Kročajová izolácia pod plávajúcu podlahu: Komplexný sprievodca a výber materiálov

Kročajová izolácia je špecifické pomenovanie zvukovej izolácie podlahy, ktorej hlavným cieľom je tlmiť hluk vznikajúci pri priamom kontakte s podlahou. Ide o zvuky ako kráčanie, dupot, pád predmetov či posúvanie stoličiek. Táto časť podlahy je, žiaľ, často podceňovaná, riešená z nevhodných materiálov alebo realizovaná nevhodnou technológiou, čo vedie k nežiaducemu prenosu hluku v rámci budovy.

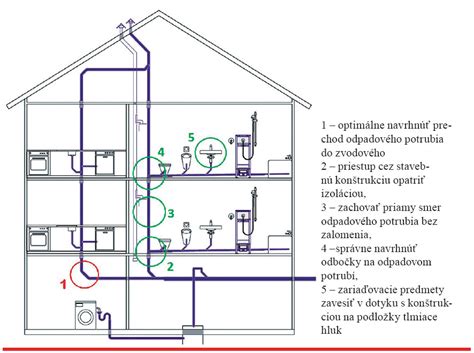

Pochôdzne stavebné konštrukcie, ako sú podlahy, stropy a strechy, majú chránený priestor izolovať nielen proti hluku šíriacemu sa vzduchom, ale aj proti hluku spôsobenému mechanickými impulzmi. Tieto impulzy vytvárajú v stavebnej konštrukcii ohybové vlny, ktoré ju uvádzajú do difúzneho chvenia a konštrukcia tak vyžaruje do vzduchu v chránenom priestore tzv. krokový zvuk.

Zvuk od dupania, klepania a nárazov predmetov na zem sa primárne šíri tvrdými konštrukciami, ako je betón. Bežné izolácie, najmä tepelné, majú problémy hlavne na nízkej frekvencii a nedokážu daný hluk dostatočne eliminovať. Práve dupot, buchot a chodenie sú zvuky na nízkej frekvencii, ktoré sú pre ľudské ucho obzvlášť rušivé.

Prečo je kročajová izolácia dôležitá?

Kročajová izolácia je vhodná v mnohých situáciách, či už ste to vy, kto produkuje hluk, alebo ste ním rušení. Ak ste hluční, napríklad dupotom alebo krokmi, a záleží vám na vzťahoch so susedmi pod vami, riešenie kročajovej izolácie je ideálne. Vôbec nemusí ísť o extrémny hluk; už len samotné chodenie po laminátovej podlahe bez kročajovej izolácie môže vyvolať nepríjemný prenos hluku až k susedovi. S vhodnou izoláciou získate kľud a nikto sa na vás nebude sťažovať pre hluk, ktorý produkujete. Ak budete chcieť posilniť susedské vzťahy, kročajová izolácia vo vašej podlahe je ideálne riešenie.

Rovnako dôležitá je kročajová izolácia, ak počujete kroky alebo buchot od horného či spodného suseda. Ak máte hlučného suseda (s kročajovým hlukom), ideálnym riešením je komplexná rekonštrukcia jeho podlahy s kročajovou izoláciou. Je dôležité si uvedomiť, že zvukovou izoláciou stropu síce zabránite prieniku bežného hluku ako reč, TV alebo krik, ale kročajový hluk sa k vám dostáva hlavne stenami a odhlučnením stropu ho výrazne neznížite.

Kľúčové vlastnosti materiálov: Dynamická tuhosť a útlm

Účinnosť materiálu na kročajovú izoláciu nezávisí primárne od jeho hrúbky, ale od iných dôležitých vlastností, z ktorých najvýznamnejšou je dynamická tuhosť. Z akustického hľadiska platí, že čím mäkšia kroková izolácia, tým nižšia dynamická tuhosť a lepší krokový útlm. Na zabezpečenie tlmenia krokového hluku v podlahe je preto potrebné použiť izolačné materiály s nízkou dynamickou tuhosťou.

Kročajový hluk sa skladá z rôznych frekvencií, hlavne v rozpätí 100 - 3150 Hz. Pre ľudské ucho je dôležité, aby všetky hodnoty na grafe boli čo najnižšie. Čím je hodnota L´n nižšia, tým menej hluku počujeme. Rozdiel v hluku 3 dB ľudské ucho vníma ako 50% zlepšenie. Kľúčom k dosiahnutiu vynikajúcich výsledkov je nízka dynamická tuhosť materiálu. Hľadajte ju v technických listoch - čím je hodnota nižšia, tým je kročajová izolácia účinnejšia. Napríklad, niektoré materiály dosahujú dynamickú tuhosť iba 3,17 MN/m³.

Ukazovatele účinnosti

• ∆Lw (index zlepšenia kročajového hluku): Tento ukazovateľ slúži na porovnanie samostatných materiálov. Pri ťažkých podlahách (betónových) sa bežné materiály, napríklad z minerálnej vlny, pohybujú na úrovni ∆Lw 23-27 dB. Špecializované materiály môžu dosiahnuť ∆Lw 26-35 dB, čo predstavuje výrazné zlepšenie.
• Ln,w (vážená normalizovaná hladina krokového zvuku): Čím je táto hodnota nižšia, tým má podlaha/strop vyššiu krokovú nepriezvučnosť. Pri hodnote pod 50 dB už vieme hovoriť o veľmi dobre odhlučnenej podlahe. Certifikovaný útlm niektorých moderných materiálov je v konštrukcii až ∆Lw = 35 dB, pri Ln,w=43 dB, čo vysoko prekračuje stavebnú normu.

Naše merania s vybranými materiálmi ukazujú hodnoty Ln,w v rozsahu 38 dB až 52 dB. Pre porovnanie účinnosti materiálov môžeme použiť nasledujúcu tabuľku:

Hrúbka a kombinácia materiálov

Cieľová hrúbka kročajovej izolácie pod poter by sa mala pohybovať v rozmedzí 5-10 mm. Zbytočne hrubé bežné materiály (minerálna vlna, polystyrén) v hrúbke 30-50 mm zbytočne zvyšujú výšku podlahy bez proporcionálneho zvýšenia účinnosti. Kročajová izolácia musí byť mäkká pre dobré tlmenie, ale zároveň dostatočne tvrdá, aby si zachovala dobré hodnoty dynamickej tuhosti pod zaťažením.

Na dosiahnutie prijateľnej deformácie sa dosky na krokový útlm vyrábajú v hrúbkach do 50 mm. V prípade potreby väčšej hrúbky izolačnej vrstvy ako 50 mm sa neodporúča zdvojovanie bežných izolačných dosiek. Je vhodné kombinovať mäkkú krokovú izoláciu s hrúbkou max. 50 mm a pevný izolačný materiál s nízkym stlačením, najčastejšie expandovaný polystyrén EPS 100.

Expandovaný polystyrén EPS 100 vykazuje pri plošnom zaťažení 2 000 kg/m² deformáciu menšiu ako 2 % s možnosťou lineárnej interpolácie deformácie pri nižšom zaťažení. Pri bežnom zaťažení, napríklad 400 kg/m², tak vykazuje pri hrúbke 100 mm deformáciu menšiu ako 4 %, teda 4 mm. Častou otázkou je, či sa má doplnková izolácia klásť nad alebo pod dosky krokovej izolácie. Zvyčajne sa mäkká izolácia ukladá naspodok, pretože dobre vyrovná prípadné nerovnosti v podklade (výstupky sa do nej vtlačia).

Typy plávajúcich podláh a ich skladba

Plávajúca podlaha je vlastne roznášacia, mechanicky tuhá doska, ktorá je uložená na materiáli s nízkou dynamickou tuhosťou, ktorý zabezpečí vysokú akustickú účinnosť. Tuhá doska musí byť akusticky (pružne) oddelená zároveň od všetkých ďalších pevných konštrukcií (steny, rúry, vykurovanie a pod.), ktoré by inak tvorili akustické mosty a významne znižovali akustický účinok. Na účinnú akustiku, rovnako ako účinnú tepelnú izoláciu, je veľmi dôležité správne riešenie všetkých podstatných detailov.

Z hľadiska statiky a únosnosti podlahy je dôležité, aby nosná konštrukcia zvládla zaťaženie prenášané na podlahu. Ťažké aj ľahké plávajúce podlahy môžu byť navrhnuté na bežné použitie v obytných budovách (do 200 kg/m²) alebo na vyššie zaťaženie, napríklad v obchodných priestoroch (až 500 kg/m²).

Ťažké plávajúce podlahy

Ťažké plávajúce podlahy sú riešené mokrým spôsobom s roznášacou vrstvou z cementového alebo anhydritového poteru. Pred vyliatím poteru je nutné na izoláciu položiť separačnú PE fóliu.

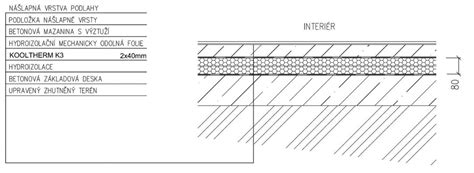

Štandardná skladba ťažkej plávajúcej podlahy:

1. Nášľapná vrstva (napr. keramická dlažba), hrúbka 1 až 20 mm.
2. Lepidlo pod nášľapnú vrstvu.
3. Vystužená betónová doska (C16/20 s kari sieťou W4 150/150 mm, hr. 50 mm, alebo W4 200/200 mm, hr. 60 mm a viac, alebo anhydritový poter, hr. 40 až 80 mm).
4. Separačná vrstva na zamedzenie prieniku vody do izolácie.
5. Kročajová izolácia (napr. ISOVER N, ISOVER T-N, ISOVER TDPT, elastifikovaný polystyrén ISOVER EPS Floor 4000), hrúbka 15 až 50 mm.
6. Nosná stropná doska.

Ľahké plávajúce podlahy

Druhým typom je ľahká plávajúca podlaha, ktorá je riešená suchým spôsobom s roznášacou vrstvou z veľkoformátových dosiek.

Skladba ľahkej plávajúcej podlahy:

1. Nášľapná vrstva (napr. laminátová podlaha).
2. Separačná podložka pod laminátovú podlahu.
3. Roznášacia vrstva z dvoch spriahnutých veľkoformátových dosiek (napr. Knauf Brio).
4. Kročajová izolácia z minerálnej vlny PTS.
5. Nosná stropná doska.

Plávajúca podlaha s podlahovým vykurovaním

Do skladby podlahy je možné zahrnúť aj rôzne rozvody a inštalácie, vrátane podlahového vykurovania. Aby bolo vykurovanie efektívne, je potrebné zabezpečiť dostatočnú hrúbku tepelnej izolácie, ktorá zabezpečí prenos tepla správnym smerom do interiéru.

Pre variant s podlahovým vykurovaním sa väčšinou využívajú polystyrénové tvarovky, do ktorých sa kladú vykurovacie hadice a potom sa celá konštrukcia spevní vrstvou anhydritového poteru.

Skladba ťažkej plávajúcej podlahy s podlahovým vykurovaním:

1. Nášľapná vrstva, hrúbka 1 až 20 mm.
2. Separačná vrstva na vyrovnanie podkladu, hrúbka 2 až 3 mm.
3. Anhydritový poter, hrúbka 35 až 60 mm.
4. EPS tvarovky na podlahové vykurovanie, hrúbka 30 mm.
5. Kročajová izolácia (napr. ISOVER T-P, ISOVER TDPT, elastifikovaný polystyrén ISOVER EPS Floor 4000), hrúbka 15 až 50 mm.
6. Nosná stropná doska.

Normy a štandardy pre kročajovú izoláciu

Minimálne požadované hodnoty vzduchovej nepriezvučnosti a maximálne požadované hodnoty váženého priemeru normalizovanej hladiny krokového zvuku stanovuje norma STN 73 0532: 2013: Akustika. Hodnotenie zvukovoizolačných vlastností budov a stavebných konštrukcií. Rozhodujúci vplyv na akustickú účinnosť celej plávajúcej podlahy má kroková izolácia, t. j. pružná zvuková a tepelnoizolačná vrstva (izolačná podložka).

Na utlmenie krokového hluku sa odporúča používať zásadne materiály, ktoré sú zaradené podľa STN 73 0532: 2013 do I. kategórie, t. j. elastifikovaný polystyrén. Pre plávajúce podlahy bol vyvinutý tzv. elastifikovaný polystyrén, ktorý patrí medzi najkvalitnejšie výrobky na tlmenie zvuku do podlahových konštrukcií, pretože sa vyznačuje požadovanou veľmi nízkou dynamickou tuhosťou 10 až 30 MPa/m a podľa STN 73 0532 je zaradený do I. kategórie.

Na splnenie požiadaviek na tepelnú izoláciu podľa STN 73 0540 je potrebné okrem stropov medzi vykurovanými priestormi takmer vždy aplikovať tepelnoizolačnú vrstvu. Najčastejšie používaným materiálom na tento účel je EPS 100.

Praktické aspekty inštalácie

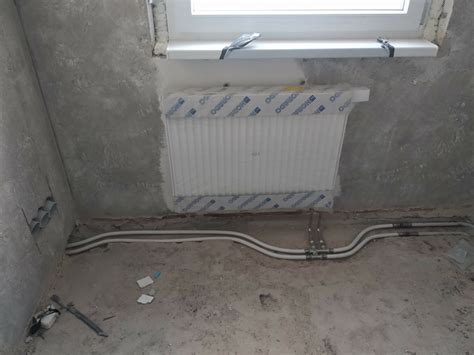

Pri inštalácii kročajovej izolácie sa často stretávame s rozvodmi alebo elektroinštaláciou na podlahe. Pri bežných materiáloch, ako sú polystyrénové alebo minerálne dosky, sú možnosti vyrovnania obmedzené, keďže ide o pevné dosky bez elastických vlastností. Podlahu je potrebné vyrovnať napríklad mokrým procesom (poter) a zvýšiť jej hrúbku. Alternatívne vyrezanie otvorov do dosiek pre rozvody kompletne zničí účinok kročajovej izolácie a neodporúča sa, ak nechcete riešiť problémy pri kolaudácii objektu.

Niektoré moderné pásy kročajovej izolácie tento problém vyriešia, keďže sa krásne prispôsobia výškovým rozdielom a zachovajú si svoje vlastnosti. Pokiaľ sú výškové rozdiely enormné, napríklad kríženie dvoch rúr, je vhodné dosypať okolie rúr pieskom, zjemniť výškový prechod a následne položiť izolačné pásy.

Na zabezpečenie správnej funkcie plávajúcej podlahy je tiež potrebné aplikovať po celom obvode dilatačný obvodový pásik z pružného materiálu. Tým sa zabráni prenosu krokového hluku z roznášacej dosky do zvislých stavebných konštrukcií a zabezpečí sa dosiahnutie požadovaných akustických parametrov podlahy.

Odolnosť a trvácnosť materiálov

Materiály ako INSULCO majú extrémne nízku deformáciu v čase - za 6 mesiacov sa zdeformujú maximálne o 10 percent, zatiaľ čo minerálna vlna až o 25 percent. To znamená, že materiál si aj v čase zachováva svoje vlastnosti, čo je veľmi dôležitá vlastnosť pre dlhodobú účinnosť izolácie. Jedine gumové izolácie prekonávajú INSULCO materiály v deformácii, na druhej strane však môžu zlyhávať v iných vlastnostiach. Aktuálne prebiehajú nové testy deformácie, ktorých výsledkom by mala byť ešte nižšia hodnota deformácie.

Niektoré izolácie, ako napríklad AKUSTIK FIBER®, AKUSTIK P2®, AKUSTIK PE® a AKUSTIK SLIM®, sú odolné voči kyselinám, alkalickým prostriedkom, nehnijú, zachovávajú si v priebehu času svoje charakteristiky a sú odolné voči napadnutiu plesňou a hmyzom. Tieto vlastnosti prispievajú k dlhej životnosti a bezúdržbovosti izolačnej vrstvy.

Prehľad špecifických materiálov a výrobcov

Na trhu existuje široká škála materiálov určených pre kročajovú izoláciu, pričom mnohé z nich využívajú pokročilé technológie na dosiahnutie optimálnych akustických vlastností.

Elastifikovaný polystyrén (EPS)

Elastifikácia je technologická úprava EPS, ktorá umožňuje vyrábať penový polystyrén s vopred zvolenou pružnosťou (vyjadrenou dynamickou tuhosťou). Týmto spôsobom sa poruší štruktúra buniek a výrazne sa tak zlepšia jeho akustické vlastnosti. Po uvoľnení tlaku sa vrátia približne do 4/5 pôvodnej hrúbky. ISOVER, ako divízia francúzskeho koncernu Saint-Gobain, je najväčší výrobca tepelných, akustických a protipožiarnych izolácií s pôsobnosťou po celom svete. Na Slovensku prevádzkuje fabriku na výrobu stavebných izolácií z expandovaného polystyrénu v Trnave.

• ISOVER EPS Floor 4000: Určený do ťažkých plávajúcich podláh s normatívnym prevádzkovým zaťažením max. 4 kN/m² (400 kg/m²).
• ISOVER EPS Floor 5000: Určený do ťažkých plávajúcich podláh s normatívnym prevádzkovým zaťažením max. 5 kN/m² (500 kg/m²).

Produkt Isover EPS vyrobený v závode Trnava je 100% recyklovateľný slovenský výrobok, čo potvrdzuje aj spätným odberom nespotrebovaného výrobku od svojich zákazníkov na opätovnú recykláciu. Izolačné dosky EPS Isover rozmerov 1000x500mm sú balené do PE fólií do balíkov max. výšky 600 mm s potlačou výrobcu. Dosky sú štandardne vyrábané s rovnou hranou.

Špeciálne izolačné materiály

• Kročajová izolácia AKUSTIK FIBER®: Materiál zlúčený polyesterovým vláknom spárovaný s netkanou čiernou geotextíliou. Zvuková izolácia s hrúbkou 2mm sa osádza priamo pod parkety, plávajúcu podlahu alebo LVT. Dodávané vo forme kotúča 1m x 25m.
• ACUSTIC GUM®: Akustický izolátor vyrobený z gumy so špeciálnou zmesou s minerálnymi plnivami, obojstranne potiahnutý netkanou textíliou (geotextíliou) s funkciou nepriľnavosti, môže byť tiež lepený. Používa sa v civilnom, priemyselnom, lodiarskom a automobilovom priemysle.
• Kročajová izolácia AKUSTIK P2®: Tenká zvuková izolácia, 2mm, osádza sa priamo pod parkety.
• Kročajová izolácia AKUSTIK PE®: Tenká zvuková izolácia, 2mm, osádza sa priamo pod parkety. Materiál je vyrobený z modrého expandovaného polypropylénu na zníženie prechodu zvuku.
• Kročajová izolácia AKUSTIK SLIM®: Tenká zvuková izolácia o hrúbke 2mm, osádza sa priamo pod parkety.

Prípadová štúdia: Projekt Drotárska cesta

V roku 2018 sa uskutočnili testy kročajového hluku v projekte na Drotárskej ceste v Bratislave. V jednej časti bytového domu bol použitý podlahový polystyrén 40mm, zatiaľ čo v inej, podľa developera luxusnejšej časti, sa navyše použil Insulit 4+2.

Výsledky v časti s bežným polystyrénom dopadli veľmi zle. Investor hlavne nesplnil stavebnú normu a budúci obyvatelia bytov budú značne obťažovaní hlukom. Naopak, v bytoch, kde sa pridal Insulit 4+2, klesol výsledný hluk Lnw až o 10 dB, čo predstavuje rozdiely 4-11 dB v celom spektre frekvencií. Konkrétne hodnoty meraní boli nasledovné:

• Insulit 4+2 (ŽB doska 250 mm, 16 mm systémová doska, poter 50 mm): Lnw 39 dB
• Insulit Bi+9 (ŽB doska 250 mm, 16 mm systémová doska, poter 50 mm): Lnw 39 dB
• Minerálna vlna 50 mm (ŽB doska 250 mm, 16 mm systémová doska, poter 50 mm): výsledok neúplný v texte, ale predpokladáme vyššie hodnoty hluku.

Ak máte v projekte hrubú základovú dosku, minimálne 230-250 mm, plus poter aspoň 5 cm, stačí vám Insulit 4+2 na dosiahnutie vynikajúcich akustických parametrov.
