Krb s externým prívodom spaľovacieho vzduchu: Kľúč k efektívnemu a ekologickému vykurovaniu

Správne fungovanie krbu, či už ide o modernú krbovú vložku alebo klasické kachle, závisí od mnohých faktorov. Jedným z najzásadnejších, no často prehliadaných, je dostatočný prívod spaľovacieho vzduchu. Tento článok sa zameriava na dôležitosť externého prívodu vzduchu ku krbu, jeho technické aspekty a benefity, ktoré prináša pre efektívne, ekologické a bezpečné spaľovanie.

Základy horenia a nevyhnutnosť prísunu vzduchu

Horenie je prudká chemická reakcia, pri ktorej sa z dreva uvoľňuje teplo a svetlo. Vzniká a trvá za určitých podmienok: aby drevo horelo, musí dosiahnuť zápalnú teplotu za prítomnosti vzdušného kyslíka. Najviditeľnejší prejav horenia je plameň, stĺpec horiacich, najmä plynných látok nad povrchom dreva, ktoré sa z dreva uvoľňujú pôsobením teploty. Pri spaľovaní dreva vzniká chemická reakcia, pri ktorej sa kyslík z okolitého vzduchu spája s uhlíkom obsiahnutým v palive. Ak je kyslíka nedostatok, horenie prebieha neúplne, čo vedie k tvorbe dymu, sadzí a neefektívnemu využívaniu energie. Bez dostatočného prísunu vzduchu krb doslova „dusí oheň“, čo znižuje jeho výkon a skracuje životnosť zariadenia.

Spotreba vzduchu na horenie je pomerne vysoká - 1 kg dreva potrebuje pre dokonalé zhorenie približne 8 m³ vzduchu. Ideálne je myslieť naň už vo fáze projektu alebo hrubej stavby domu.

Fázy spaľovania dreva a úloha vzduchu

Drevo nehorí stále rovnako. Pri zahrievaní dreva musí najprv dôjsť k odparení vody v ňom obsiahnutej. Odparením vody sa spotrebuje veľa tepla a drevo sa ochladí. Až po odparení vody vzrastie teplota a začne dochádzať k uvoľňovaniu ďalších prchavých látok a k tepelnému rozkladu jednotlivých látok v dreve obsiahnutých. Už od teploty 150 °C sa z dreva začínajú uvoľňovať prchavé horľaviny. Čím je teplota ohniska vyššia, tým viac horľavých plynov sa z neho uvoľní a tým je vyššia aj účinnosť spaľovania. Prchavé horľaviny tvoria 80 až 85 % horľaviny drevnej hmoty a spolu s privádzaným vzduchom horia svietivým plameňom nad tuhou zložkou dreva. Vaším cieľom je dosiahnuť, aby všetky uvoľnené prchavé horľaviny dokonale zhoreli.

Moderné krbové vložky sú často vybavené sofistikovaným systémom regulácie prívodu vzduchu, ktorý umožňuje optimalizovať proces spaľovania. Tento systém zvyčajne zahŕňa:

• Primárny vzduch: Privádza sa do spodnej časti ohniska (často cez rošt) a pomáha pri rozhorievaní dreva. Horľavé plyny so vzduchom privádzaným cez rošt (primárny vzduch) horí vo forme dlhého plameňa - primárne spaľovanie.
• Sekundárny vzduch: Nasáva sa zhora, prechádza popri skle dvierok a zabraňuje jeho očadeniu. Tým udržiava presklenie čisté a umožňuje lepší pohľad na oheň. Podpora sekundárneho spaľovania rovnako zaisťuje vzduch určený k oplachu skla vložky. Oplach výrobcovia riešia tak, že po celej dĺžke skla pri jeho hornom okraji privádzajú vzduch. U modernejších typov vložiek je tento vzduch privádzaný spravidla z exteriéru systémom kanálikov v tele krbovej vložky. Sekundárny vzduch teda umožní dohorenie zvyšných doteraz nespálených plynov, čím sa uvoľní zvyšná energia obsiahnutá v palive a do komína odchádza v ideálnom prípade len oxid uhličitý, vodná para a dusík. Sekundárnym spálením prchavých plynov a emisných častíc, čiže ich splyňovaním dôjde k významnej úspore paliva (až 50%) a dochádza tým pochopiteľne k výraznému zvýšeniu účinnosti procesu spaľovania v krbovej vložke či kachliach. Na princíp sekundárneho spaľovania alebo ako sme si už povedali na princíp splyňovania emisných častíc a ich následné spálenie sa teraz pozrieme podrobnejšie. Prebieha pri teplotách okolo 400 °C.
• Terciárny vzduch: Pridáva sa v zadnej časti spaľovacej komory a zabezpečuje dokonalé dohorenie plynov uvoľnených z dreva. Prívodom terciárneho vzduchu v pravom slova zmysle rieši niektorí výrobcovia krbových vložiek plnenie prísnych emisných noriem v Nemecku, Rakúsku atď. Podstatou je privedenie ďalšieho vzduchu opäť systémom kanálikov tesne pred výstupné hrdlo, kadiaľ spaliny opúšťajú telo vložky. Dochádza tu k dodatočnému okysličeniu a následnému spáleniu zvyšku častíc obsiahnutých v spalinách. Týmto spaľovaním sa uvoľní minimálne množstvo tepla, ktoré spravidla zahŕňame do tzv. komínovej straty.

Vďaka tejto trojitej regulácii sa dosahuje vysoká účinnosť spaľovania a minimalizujú sa emisie škodlivých látok. Niektoré najnovšie modely krbových vložiek sú dokonca vybavené automatickou reguláciou prívodu vzduchu. Systém pomocou senzorov monitoruje teplotu spaľovania a sám upravuje množstvo privádzaného kyslíka. Tieto automatizované systémy sú ideálne pre používateľov, ktorí hľadajú maximálny komfort bez nutnosti neustálej manuálnej regulácie.

Prečo je externý prívod vzduchu nevyhnutný v moderných domoch?

Čím väčšie je ohnisko a čím lepšie sú zaizolované miestnosti, tým viac je potrebný prívod vzduchu priamo z exteriéru (zvonku, z chodby, alebo z pivnice). V takomto prípade sa horenie stáva úplne nezávislé od vzduchu, ktorý je v tej istej miestnosti ako krb. V starších domoch sa tento problém často riešil prirodzene netesnosťami v stavbe. Dnešné moderné domy sú však navrhnuté s dôrazom na energetickú úsporu, čo znamená, že sú výrazne tesnejšie a lepšie izolované. Kvalitnejšie okná a dvere, ktoré zabraňujú úniku tepla, zároveň obmedzujú prísun čerstvého vzduchu. V takýchto tesných objektoch, najmä ak sú navyše vybavené rekuperačným systémom na riadenie vetrania, môže byť nedostatok kyslíka pre krb vážnym problémom.

Krbové kachle v modernej vzduchotesnej budove (blower door), prípadne v spoločnej prevádzke s rekuperáciou alebo digestorom, nie sú z technického hľadiska problémom, ak je zabezpečený externý prívod vzduchu. Externý prívod spaľovacieho vzduchu (CPV) sa montuje tam, kde nie je možné zaistiť ohnisku potrebné množstvo vzduchu z vykurovaných miestností. Vonkajšie vplyvy, ako je podtlak vytvorený napríklad systémom rekuperácie tepla alebo digestorom v miestnosti, kde sú kachle nainštalované, nemajú na kachle žiadny vplyv, ak sú správne dimenzované a nainštalované. Kvalitné vložky sú kompatibilné s rekuperačnými systémami a spĺňajú požiadavky nízkoenergetických a pasívnych domov.

Pripojenie krbovej vložky či krbových kachlí na externý prívod vzduchu je v dnešnej dobe pasívnych a nízkoenergetických domov prakticky nutnosťou. Nové domy sú tesnejšie a energeticky úspornejšie. Moderné vložky sú často priamo pripravené na napojenie externého prívodu vzduchu. Krb, ktorý má zabezpečený stabilný prívod spaľovacieho vzduchu, pracuje predvídateľnejšie a správnejšie.

Typy prívodu vzduchu do krbu

Existujú dva základné spôsoby, ako možno zabezpečiť prívod kyslíka do krbovej vložky:

1. Vnútorný prívod vzduchu: Vzduch sa nasáva priamo z miestnosti, v ktorej je krb umiestnený. Tento spôsob je síce jednoduchší na realizáciu, ale môže znižovať kvalitu vzduchu v interiéri a spôsobovať nepríjemný prievan. Jednoduché krbové kachle s priestorovým vzduchovým uzáverom čerpajú spaľovací vzduch z miestnosti, v ktorej sú nainštalované. Systémy ako rekuperácia tepla alebo odsávače pár, ktoré môžu v miestnosti vytvoriť podtlak, majú preto významný vplyv na bezpečnú prevádzku kachlí. Nie je ideálny pre moderné, tesné domy.

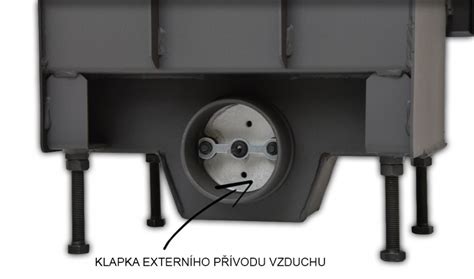

2. Externý (centrálny) prívod vzduchu: Vzduch sa privádza špeciálnym potrubím priamo z exteriéru. Toto je najvhodnejšie riešenie pre nové domy, nízkoenergetické a pasívne domy, pretože nedochádza k úbytku kyslíka v interiéri a celý systém funguje nezávisle od prirodzeného vetrania miestnosti. Externý prívod je často vybavený regulačnou klapkou, ktorá umožňuje nastaviť množstvo prúdiaceho vzduchu podľa potreby spaľovania. Kachle nezávislé od vzduchu v miestnosti nečerpajú spaľovací vzduch z miestnosti inštalácie; sú oddelené a mali by sa považovať za uzavreté.

Podľa slovenských noriem nie je vždy nutné realizovať externý prívod vzduchu ku krbu. Avšak profesionáli a výrobcovia ho dôrazne odporúčajú. V súčasnosti sa v drvivej väčšine realizovaných krbov rieši aj externý prívod vzduchu.

Technické riešenia externého prívodu vzduchu

Realizácia externého prívodu vzduchu závisí od typu stavby, umiestnenia krbu a konkrétnej krbovej vložky. Ideálne je myslieť naň už vo fáze projektu alebo hrubej stavby domu. Inštalácia potrubia sa zvyčajne vykonáva počas výstavby alebo rekonštrukcie domu. Potrubie s priemerom 100-150 mm sa vedie z vonkajšej steny alebo z podlahy priamo do priestoru pod ohniskom vložky. Externý prívod vzduchu je vlastne potrubie, ktoré privádza vonkajší vzduch do kozubovej vložky s výmenníkom. Vzduch tam môžete privádzať z pivnice, strechy, pôdy či prívod umiestniť na fasádu.

Možnosti realizácie externého prívodu vzduchu:

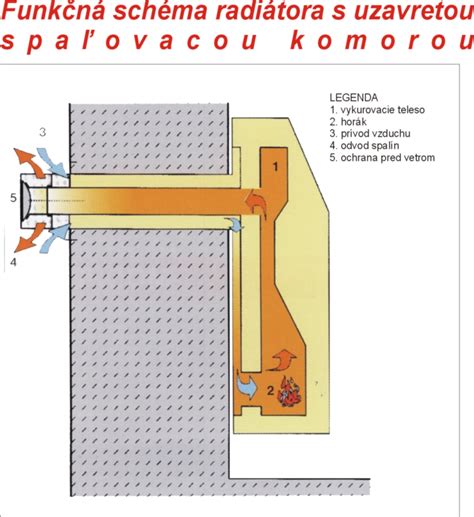

• Priamy prievlak stenou: Toto je najjednoduchší spôsob napojenia, ak je krbová vložka alebo kachle umiestnené pri vonkajšej stene. Vykoná sa prievlak cez vonkajšiu stenu a potrubím (často flexibilnou hliníkovou hadicou) s priemerom zodpovedajúcim priemeru príruby na vložke sa privedie vzduch. Na fasáde sa prívod zakončí ochrannou mriežkou. Na prírube krbovej vložky sa hadica zaistí sťahovacou páskou.

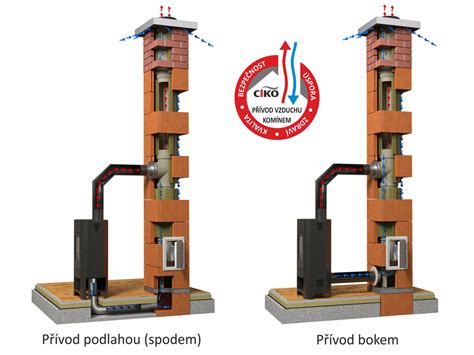

• Využitie vetracích šachiet v komíne: V prípade špeciálnych komínov s integrovanými vetracími šachtami je možné externý vzduch priviesť bez dodatočného zložitého búrania. S týmto typom komína je však potrebné počítať už pri plánovaní domu. Moderné komínové systémy, ako Schiedel, Heluz alebo Ciko, často obsahujú integrovaný kanál na prívod vzduchu vedený plášťom komína. Vzduch prúdi dutinou komína priamo do ohniska, čo eliminuje potrebu zásahu do obvodových stien. Tento spôsob je ideálny pre pasívne a nízkoenergetické domy, kde je potrebné zachovať vzduchotesnosť konštrukcie.
• Použitie obdĺžnikových rozvodov v podlahe: Ak skladba podlahy umožňuje, externý prívod vzduchu sa dá zrealizovať pomocou obdĺžnikových rozvodov. Tieto komponenty sa prepájajú pomocou spojok a na prechod ku guľatej hadici sa používa redukcia. Potrubie je často vedené v podlahe. Toto riešenie je najčastejšie a zároveň najefektívnejšie, najmä pri novostavbách. Potrubie vedie skryto v tepelnej izolácii podlahy a ústi priamo pod krbovú vložku. Vďaka tomu nedochádza k únikom tepla ani k viditeľnému vedeniu potrubia v interiéri. Inštalácia sa vykonáva už pri ukladaní podlahy, takže pôsobí esteticky čisto a funkčne.
• Potrubie cez zadnú stenu alebo strop: Ak konštrukcia domu neumožňuje priviesť vzduch zvonka cez múr, rieši sa to privedením vzduchu napríklad z podkrovia. V tomto prípade je potrubie vedené z podkrovia cez otvor v strope.

Odporúča sa použiť tepelne izolované potrubie, ktoré zabraňuje ochladzovaniu nasávaného vzduchu a vzniku kondenzácie. Dôležité je, aby cesta prívodu bola čo najkratšia a bez ostrých ohybov, ktoré by znižovali prietok vzduchu. Potrubie prívodu spaľovacieho vzduchu a potrubie kachlí do komína musia byť vzduchotesné/nepriepustné pre spaliny. Okrem štandardných okrúhlych plastových alebo hliníkových rúr existujú aj systémy plochej plastovej alebo kovovej rúry. Ich výhodou je väčšia flexibilita pri ich umiestnení v interiéri, čo môže byť užitočné v stiesnených priestoroch.

Dimenzovanie potrubia a technické požiadavky

Správne dimenzovanie prívodu vzduchu ku krbu je kľúčové pre jeho bezpečnú a efektívnu prevádzku. Potrubie musí zabezpečiť dostatočný prietok vzduchu bez výrazných tlakových strát, ktoré by mohli ovplyvniť ťah aj kvalitu spaľovania. Každý výrobca krbových vložiek zvyčajne uvádza odporúčané parametre, ktorých dodržanie má priamy vplyv na výkon aj životnosť spotrebiča. Príliš úzke vedenie obmedzí prísun kyslíka, zatiaľ čo zbytočne dlhé trasy s mnohými ohybmi môžu spôsobiť nerovnomerné spaľovanie alebo podtlak v ohnisku.

Napríklad krb s výkonom 10 kW potrebuje otvor s plochou 80 cm², čo zodpovedá potrubiu s priemerom približne 100 mm. Pri vyšších výkonoch je vhodné zvoliť väčší priemer alebo dvojité vedenie, ktoré zabezpečí rovnomerné spaľovanie aj pri plnom zaťažení. Odborní technici pri montáži vždy dbajú na správne utesnenie, optimálny priemer a bezpečné prepojenie s vložkou podľa noriem EN 13229.

Najčastejšie chyby pri prívode vzduchu

Mnoho používateľov sa stretáva s problémami spôsobenými nesprávnym návrhom alebo montážou. Aj napriek rastúcemu povedomiu o dôležitosti externého prívodu vzduchu sa pri jeho návrhu a montáži stále vyskytujú chyby. Medzi najčastejšie chyby patria:

• Príliš úzky priemer potrubia: Obmedzuje prietok vzduchu a znižuje účinnosť spaľovania.
• Dlhá trasa prívodu s viacerými ohybmi: Znižuje prietok vzduchu a zvyšuje odpor.
• Použitie nevhodných materiálov: Napríklad plastové materiály, ktoré nie sú tepelne odolné, môžu byť pri dlhodobom vystavení teplu poškodené.
• Chýbajúce tesnenie: Nesprávne utesnenie v mieste pripojenia môže spôsobiť únik vzduchu alebo spätné prúdenie.
• Nesprávna poloha vonkajšieho otvoru: Otvor by mal byť umiestnený tak, aby sa zabránilo vnikaniu nečistôt, lístia alebo malých zvierat. Vývod orientovaný proti prevládajúcemu vetru alebo vystavený mrazu môže v zime zamŕzať a brániť prísunu vzduchu.
• Nedostatočne izolované potrubie: Bez tepelnej a parotesnej izolácie dochádza ku kondenzácii, ktorá môže spôsobovať vlhkosť, plesne alebo koróziu kovových častí.
• Zanesená alebo neprístupná mriežka: Prach, hmyz alebo nečistoty obmedzujú priechod vzduchu, čo sa prejaví kolísaním plameňa a zníženou účinnosťou.

Tieto nedostatky môžu viesť k zlému horeniu, spätnému prúdeniu dymu do interiéru alebo nadmernému znečisteniu vložky. Decht, ale aj začiernený šamot v ohnisku alebo začiernené sklo sú len dôkazom nekvalitného a málo účinného horenia.

Údržba a kontrola prívodu vzduchu

Aj prívodné potrubie si vyžaduje pravidelnú kontrolu a údržbu. Raz ročne je vhodné preveriť, či nie je zanesené prachom, listami alebo hmyzom. Vonkajší otvor by mal byť vybavený ochrannou mriežkou, ktorá zabraňuje vnikaniu nečistôt a drobných zvierat. Pred vykurovacou sezónou mriežku a potrubie vždy skontrolujte a vyčistite. Aj malá prekážka v prívode vzduchu môže ovplyvniť výkon celého krbu.

Odborný servis zahŕňa aj kontrolu prívodu, funkčnosť klapiek a tesnení. Tým sa zaručí bezchybná prevádzka počas celej vykurovacej sezóny. Pravidelná kontrola prívodu vzduchu predlžuje životnosť spotrebiča aj komína. Zanedbaný systém môže spôsobiť podtlak v miestnosti, zadymovanie interiéru alebo zníženú účinnosť ohniska. Odporúča sa tiež skontrolovať izolačné materiály pri podlahových vedeniach, ktoré môžu časom strácať účinnosť. Pred vykurovacou sezónou urobte jednoduchý test - rozložte oheň pri otvorených dvierkach krbu. Ak po ich zatvorení plameň zhasína, je to jasný signál, že prívod vzduchu nefunguje.

Výhody správne navrhnutého prívodu vzduchu

Kvalitný prívod vzduchu zabezpečí úplné spaľovanie paliva, vyššiu účinnosť krbu, menšie množstvo znečistenia a čistejšie sklo na dvierkach. Správne navrhnutý systém prívodu prináša množstvo benefitov:

• vyšší výkon a dlhšie horenie dreva,
• čistejšie sklo bez sadzí,
• nižšia spotreba paliva,
• stabilné horenie bez dymenia,
• bezpečnejšia a ekologickejšia prevádzka.

Okrem toho zlepšuje komfort v interiéri, pretože nevzniká podtlak ani zbytočný prievan. Ak má krb dostatok spaľovacieho vzduchu, horí stabilnejšie a účinnejšie. Pri externom prívode si krb berie vzduch zvonku, takže menej zasahuje do vnútorného prostredia miestnosti.

Externý vzduch pre krb nie je nadštandard, ale nevyhnutnosť moderného bývania. Zabezpečuje zdravé spaľovanie, vyššiu účinnosť, bezpečnosť aj komfort. Správne ho pripraviť už vo fáze výstavby znamená ušetriť starosti aj náklady v budúcnosti. Či už zvolíte prívod vzduchu komínom, podlahou alebo cez stenu, vždy myslite na správny rozmer, izoláciu a pravidelnú údržbu.
