Komplexný sprievodca krbovými vložkami: Funkcia, regulácia a typy

Krbové kachle a krbové vložky sú už dlhú dobu obľúbeným zdrojom tepla, a to hneď z niekoľkých dôvodov. Pohľad do plápolajúceho plameňa prináša do domácnosti útulnú a príjemnú atmosféru a zabudnúť nemožno ani na dobrú účinnosť. Drevo je v našich zemepisných šírkach navyše stále obľúbeným lacným palivom. Aby však všetko fungovalo správne a bolo možné využívať spomínané výhody, je potrebné používať vhodné palivo, nezabúdať na pravidelnú údržbu a hlavne vedieť, ako krbové kachle regulovať.

Čo je moderný krb?

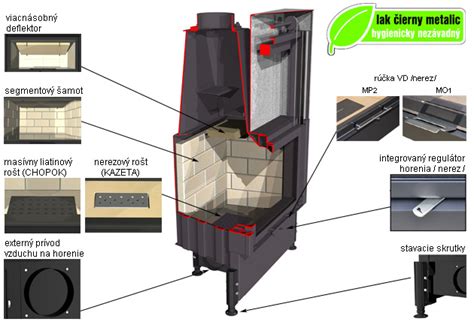

V súčasných moderných rodinných domoch sa už takmer výhradne stavajú krby s uzavíratelným ohništěm - s tzv. "krbovou vložkou", ktorá má zpředu prosklená dvířka, a oheň tak pozorujeme za sklem, podobně jako u krbových kamen. Základom moderného krbu je teda krbová vložka, ktorá je ohništěm krbu a probíhá v ní proces spalování dřeva. Těleso krbovej vložky je většinou svařeno z plechu vhodné oceli. Dno a vnitřní stěny ohniště sú navíc opatřeny výstelkou ze šamotu nebo podobného materiálu. Krbová vložka je napojená na komín pomocou kouřovodu. Steny a strop krbu spoločne vytvárajú okolo krbovej vložky tzv. "krbovou komoru". Pri horení dreva je potrebný kyslík, ktorý tvorí približne 20% vzduchu.

Spotreba vzduchu pri horení

Pre predstavu o tom, koľko vzduchu je potrebné pre efektívne spaľovanie dreva, uvádzame nasledujúcu tabuľku:

Regulácia prúdenia vzduchu v krbových vložkách

Úloha prúdenia vzduchu pri regulácii krbových kachlí je kľúčová. V priebehu prevádzky je možné meniť výkon krbových kachlí, aby bolo kúrenie efektívne a bezpečné. Oheň potrebuje pre svoje horenie samozrejme vzduch a práve ten ovláda silu horenia plameňa. Ohnisko krbových kachlí na drevo či krbových vložiek je uzavreté a konštruované tak, aby prísun vzduchu nebol samovoľný ako u otvorených krbov. Vzduch sa do kachlí či krbovej vložky dostáva dvoma alebo troma prúdmi - primárnym, sekundárnym a terciálnym.

Primárny vzduch

Primárny vzduch vstupuje do ohniska ako hlavný prúd zospodu, väčšinou okolo popolníka a spod roštu, ktorý by mal byť na začiatku kúrenia vždy čistý. Tento vzduch sa používa predovšetkým pri zakurovaní pre dostatočné rozhorenie paliva, preto musí byť v danej chvíli naplno otvorený. Akonáhle sa oheň rozhorí a krbové kachle vrátane komína sú zahriate na prevádzkovú teplotu, tento primárny prívod vzduchu sa postupne uzatvára. Zahriatie komína je veľmi dôležité, pokiaľ nie je komín dostatočne zahriaty, môžu kachle začať dymiť.

Sekundárny vzduch

Sekundárny vzduch pre reguláciu krbových kachlí prichádza do ohniska väčšinou prostredníctvom regulátora na hornej časti dvierok. Zaisťuje efektívne spaľovanie a podporuje vysokú účinnosť vo chvíli, keď sa oheň už naplno rozhorel. Dôležitou funkciou sekundárneho vzduchu je okrem regulácie krbových kachlí aj vytvorenie clony, ktorá „omýva“ sklo dvierok, čím ho udržuje čisté a priehľadné. Sekundárny vzduch je kľúčový pre úsporné a pomalé kúrenie, preto sa odporúča nastaviť regulátor na zhruba 1/2 až 2/3 zatvorenia, čo umožní v ďalšej fáze kúrenia aj kontrolu intenzity.

Terciárny vzduch

V moderných ohniskách sa často využíva aj terciárny vzduch, ktorý zaisťuje ešte vyššiu účinnosť spaľovania. Je predhrievaný v zadnej časti ohniska a vstupuje doň cez otvory v stenách alebo v jeho hornej časti. Terciárny vzduch pomáha spaľovať plyny a nečistoty vznikajúce pri horení, čo vedie k čistejšiemu spaľovaniu, nižšej spotrebe paliva i dlhšej výdrži horenia. Nemusíte však riešiť, ako regulovať krbové kachle za pomoci terciálneho vzduchu, jeho prísun je riadený automaticky podľa potreby, alebo je daný konštrukciou kachlí či krbovej vložky.

Ako postupne regulovať krbové kachle a vložky

Pri zakurovaní otvorte primárny prívod vzduchu naplno a sekundárny vzduch nechajte zatiaľ uzavretý. Rozrobte oheň pomocou podpaľovača, papiera, triesok a suchého dreva. Po zapálení ohňa zatvorte dvierka. Akonáhle uvidíte, že sa plamene v ohnisku rozhoreli a mieria nahor, čo už značí správny ťah komína, je na čase otvoriť sekundárny prívod vzduchu. Pokiaľ oheň dobre horí, postupne môžete uzatvárať reguláciu primárneho prívodu vzduchu krbových kachlí.

Akonáhle bude potrebné priložiť, otvorte opäť primárny prívod vzduchu, opatrne otvorte dvierka krbových kachlí či vložky (odporúčame pootvoriť a chvíľočku počkať, kým komínom odídu spaliny, aby dym nevnikol do miestnosti). Vložte ďalšie už väčšie kusy suchého dreva, napríklad z praktického koša, a po opätovnom uzavretí dvierok a zapálení pridaných polien horúcimi uhlíkmi v ohnisku môžete opäť pomaly uzatvárať reguláciu primárneho vzduchu krbových kachlí. Pre bezpečnú prácu s drevom aj ohňom v ohnisku je nevyhnutné vhodné krbové náčinie, ktoré vám zakurovanie aj prikladanie veľmi uľahčí.

Regulácia krbových kachlí ovplyvňuje nielen intenzitu plameňa. Pri spaľovaní dreva a drevených brikiet je zásadné správne nastavenie primárneho a sekundárneho vzduchu. Akonáhle sa oheň rozhorí, postupne uzatvárajte prívod primárneho vzduchu a regulujte intenzitu horenia krbových kachlí či vložky už iba sekundárnym vzduchom. Tento prístup pomáha udržať optimálnu teplotu v ohnisku, predlžuje dobu horenia a zlepšuje účinnosť. Pri niektorých moderných kachliach a vložkách s pokročilými technológiami je možné efektívne regulovať spaľovanie a optimalizovať spotrebu paliva vďaka možnosti nastavenia rôznych úrovní prísunu vzduchu aj tepelného výkonu. Vhodne nastavený sekundárny vzduch dokáže výrazne predĺžiť dobu horenia, čo je ideálne na nočné kúrenie alebo dlhodobé vykurovanie. Najpohodlnejším riešením je automatická regulácia, ktorá sa postará o ideálne množstvo vzduchu a tým aj správne horenie v priebehu celého dňa.

Typy krbov: teplovzdušné, akumulačné a teplovodné

Vysvetlili sme si, čo je to krb, a predstavili si tri základné typy krbov - teplovzdušný, sálavý (akumulačný) a teplovodný. Kúrenie krbom sa po našich západných susedoch stáva národným športom aj u nás.

Teplovzdušný krb

Teplovzdušný krb patrí na Slovensku k tým najobľúbenejším. Ide o kompromis medzi krbom len na romantiku a zložitým krbom napojeným na radiátorové alebo podlahové kúrenie. Pri teplovzdušnom krbe nejde až o takú náročnú technológiu ako pri teplovodnom krbe tzv. vodníkovi, takže cena je podstatne nižšia. Na kompletné vykurovanie celého domu sa ale väčšinou nevyužíva.

Krbové vložky teplovzdušných krbov sa vyrábajú z liatiny alebo ocele. Kvalitná krbová vložka sa síce prejaví na vyššej cene, ale najmä na odovzdanom teple do priestoru. Preto, ak sa krb plánuje využiť nielen na dekoráciu, oplatí sa investovať. Liatinové krbové vložky majú oproti tým oceľovým viacero výhod.

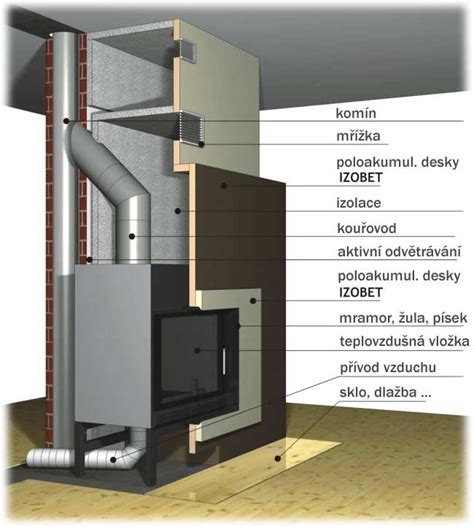

Krbová vložka je obložená izolačným materiálom. Medzi zástavbou a vložkou je ponechaný priestor na cirkuláciu vzduchu. Pri kúrení sa krbová vložka rozpáli a ohrieva studený vzduch. Tento teplý vzduch je potom distribuovaný do miestnosti buď priamo, alebo teplovzdušnými rozvodmi, ktoré pomocou potrubia šíria teplo aj do iných, vzdialenejších miestností. Teplý vzduch sa môže roznášať buď tesne pod stropom, alebo rozvodmi v podlahe. Samotné prúdenie teplého vzduchu nie je dostatočne silné, preto je nevyhnutný ťažný ventilátor. Spravidla sa pred neho montuje filter, ktorý zabraňuje šíreniu nečistôt. Výkon sa navrhuje tak, aby bol ventilátor schopný vymeniť vzduch v miestnosti približne 2 až 3 krát za hodinu.

Pri teplovzdušných krboch je veľkou nevýhodou, že vyrobené teplo nedokážeme „odložiť“ a použiť ho neskôr. Ak by sme chceli vykúriť domov na pár hodín, prípadne na celý deň, museli by sme každú hodinu (prípadne dve) dokladať do krbu polená dreva. Ďalšou nevýhodou je nerovnomerné rozmiestnenie tepla nielen v miestnosti, ale aj v celom dome. “Predstavte si, že v obývačke, kde sa krb nachádza, je teplota miestnosti 22-23°C. V detskej izbe, ktorá sa nachádza v odľahlej časti domu tak môže byť len 18-19°C. Teplovzdušný krb sa na druhej strane dokáže rýchlo zahriať a odovzdať teplo. Ako rýchlo sa však zahreje, tak aj vychladne. Účinnosť krbu je pomerne nízka a preto si vyžaduje dokladanie každé 2-3 hodiny. Záleží od kvality krbovej vložky. Preto je vhodný najmä pre chaty a chalupy, prípadne do domácností na romantické večery. Kompletné kúrenie domova teplovzdušným krbom je pracne náročné a tepelne nepohodlné.

Akumulačný (sálavý) krb

Akumulačný krb: teplo, ktoré sa vytvorí po zakúrení, sa postupne akumuluje do akumulačných materiálov, použitých pri stavbe krbu, a aj po dohorení ešte niekoľko hodín vydáva príjemné sálavé teplo podobné teplu, ako nám dáva slnko. Pre dosiahnutie požadovaného efektu je potrebná akumulačná stena, ktorú vypočítame podľa výkonu vložky. V prípade sálavého krbu je krbová komora uzavretá (bez "ventilačných mřížek") a tepelná energia sa z krbovej komory odvádza cez steny komory a následne sa odovzdáva sálaním (zářením) povrchu týchto stien do okolia krbu.

Tento typ obostavby krbu sa často doplňuje o akumulačné prvky umiestnené vo vnútri krbovej komory, napríklad akumulačné prstence okolo kouřovodu, akumulačné obklady okolo krbovej vložky a podobne. V takom akumulačnom krbe sa potom prevádzkuje krbová vložka na jej menovitý výkon len po obmedzenú dobu, napríklad 2-3 hodiny. Počas tejto doby dôjde k nabitiu akumulačných prvkov vo vnútri krbu. Potom sa ukončí pridávanie ďalšieho paliva a nechá sa oheň dohorieť. Krbová vložka už teda ďalšiu tepelnú energiu do krbovej komory neodovzdáva. Po dobu nasledujúcich niekoľkých hodín (v závislosti na akumulačných vlastnostiach krbu) sa potom akumulovaná energia postupne uvoľňuje a prechádza stenami krbovej komory von. Sálavý krb môže byť tiež napojený na uzavretý teplovzdušný rozvod (tzv. "hypokaust") vedený do ďalších miestností (s ich vlastnými teplosměnnými plochami), a výkon krbu tak môže byť distribuovaný aj do vzdialenejších miest. Vieme Vám postaviť aj kombinovaný krb.

Teplovodný krb (Vodník)

Obľúbenejším krbom na kúrenie je tzv. vodník. Vodník je označovaná krbová vložka, ktorá Vám po zakúrení zohrieva aj vodu. Či už úžitkovú, alebo ako rozvod vody do radiátorov alebo podlahového kúrenia. Teplovodné krbové vložky sú najefektívnejším a zrejme aj najpokročilejším systémom akumulácie energie z horenia krbu. U teplovodného krbu sa používa krbová vložka, ktorá má integrovaný teplovodný výmenník. Výrobci krbových vložek sa snažia o to, aby bol podiel tepelnej energie predávanej do výmenníka čo najväčší. V praxi sa tak darí predať do teplovodného výmenníka až 70% výkonu krbovej vložky. Obostavba teplovodného krbu sa rieši obvykle rovnako ako u teplovzdušného krbu, ale veľkosť vstupných a výstupných konvekčných otvorov ("ventilačných mřížek") môže byť oveľa menšia, nakoľko väčšina tepelnej energie prechádza do výmenníka.

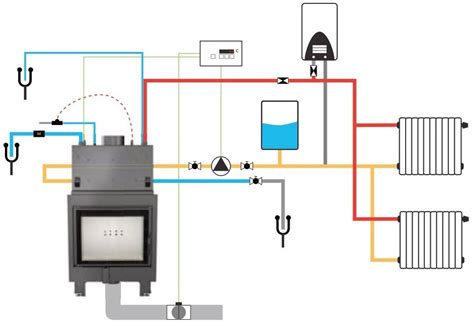

Pre teplovodný krb je ideálne, aby teplota vody na vstupe do krbu nebola chladnejšia než 55° C. Takýmto spôsobom dochádza k maximálne efektívnemu predávaniu tepelnej energie do vody a zároveň znižuje riziko dehtovania krbu. Teplovodný krb odporúčame zapojiť do tzv. malého okruhu. Je veľmi dôležité, prečo je nutné, aby teplovodný krb zapájal skúsený odborník. Správne zapojený teplovodný krb je možné prevádzkovať bez obáv.

Využitie princípu samoťažného obehu vody vo vykurovacej sústave je dnes už skôr výnimkou, ktorá má navyše svoje funkčné limity. Štandard je preto zapojenie teplovodného krbu do sústavy s obehovým čerpadlom. Pre prípad výpadku elektrického prúdu a pohonu čerpadla odporúčame v rámci inštalácie zvoliť aj záložný zdroj elektrickej energie. Voda je najlepším prírodným materiálom pre akumuláciu a uchovanie energie. Je to jedna z látok s najvyššou hmotnostnou tepelnou kapacitou. Vysoká merná tepelná kapacita znamená, že látka do seba dokáže potiahnuť veľké množstvo energie, než sa ohreje o jednotku teploty - a teda že túto energiu tiež dokáže uchovať a po dlhšom čase uvoľní viac energie, než látka s nízkou mernou tepelnou kapacitou.

Vodu môžete v modernom bojlery uchovať teplú aj niekoľko dní a presne dávkovať, koľko teplej vody a kam prostredníctvom systému vykurovania pošlete. Energiu, ktorá je vo vode uložená, využívate maximálne efektívne a vykurujete presne tie miestnosti a tie vykurovacie sústavy, ktoré potrebujete. Dobre konštruovaná a kvalitná teplovodná vložka je tepelne izolovaná, takže smeruje maximálnu energiu do teplovodných výmenníkov. Ak vám váš krbár pomôže správne vybrať, môžete si zvoliť spotrebič, pri ktorom vďaka kombinácii dobrej izolácie s dvojsklom (alebo trojsklom) nehrozí prekúrenie interiéru. Na rozdiel od sálavej akumulačnej obostavby sú náklady na stavbu obostavby teplovodného krbu výrazne nižšie. Náklady na zapojenie kúrenárskou firmou sa líšia podľa projektu, ale spravidla predstavujú zlomok nákladov, ktoré by stála realizácia masívnej sálavej akumulačnej obostavby a vďaka vysokej účinnosti spotrebiča sa vám čoskoro vrátia.

Dôležité aspekty pri výbere a inštalácii krbu

Stavba krbu je mokrý stavebný proces, preto je ideálne stavať krb v čase, keď máte osadené okná, urobené potery a omietky. Podľa zložitosti obstavby trvá postavenie krbu približne 2-3 dni. O stavbu krbu je ideálne zaujímať sa približne 2-3 mesiace pred požadovaným termínom. Prečo? Relatívne veľkú časť krbových vložiek vieme dodať do 2 týždňov, máme aj krbové vložky skladom priamo k odberu, ale sú prípady, keď sa na konkrétny typ krbovej vložky čaká aj 2 mesiace.

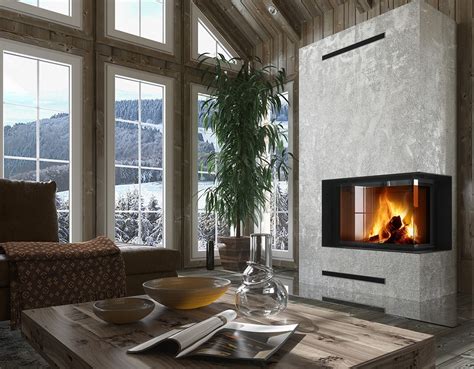

Ako nerozmýšlate nad tým, že si rozvody vody dáte urobiť strechárom, zapojenie plynu podlahárom, rozvody elektriky oknárom alebo napojenie kotla maliarom, tak by ste nemali ani zvažovať zverenie stavbu krbu murárom. Prečo? Krbová vložka je srdce krbu, ktoré mu dodá život. Podľa tvaru si viete vybrať: krbovú vložku čelnú, rohovú, trojpresklenú, priehľadovú, oblúkovú, alebo umiestenú v priestore. Ďalším faktorom pri výbere je otváranie a čistenie skla. Vložky sú do boku otvárané a hore výsuvné.

Veľmi dôležitý aspekt je aj výkon vložky, to znamená koľko tepla vydá vložka pri bežnej dávke dreva. Sú vložky s nízkym výkonom okolo 6-7 kW (s menším presklením a niekedy aj menšou hĺbkou, napríklad označenie GET pri značke Spartherm) vhodné aj pre pasívne a nízkoenergetické domy, a potom s vyšším výkonom. Áno, dizajn krbu je veľmi dôležitý a v konečnom dôsledku dizajn je práve to, čo nám spôsobuje radosť pri pohľade na krb. Ale pri stavbe krbu sa treba zaujímať aj o to, čo nám tvorí obstavbu. Rozdiel ceny medzi jednotlivými krbovými vložkami a výrobcami vložiek je hlavne v kvalite materiálov a prevedení detailov.

Externý prívod vzduchu

Potrebujem externý prívod vzduchu? Externý prívod vzduchu znamená, že krb si berie vzduch potrebný pre horenie priamo z exteriéru cez prívodnú hadicu, ktorá je napojená priamo na krb. Tento prívod je kľúčový pre moderné, energeticky úsporné domy, kde by mohlo dochádzať k nedostatku kyslíka pre horenie.

Priemer komína

Aký veľký musí byť priemer komína? Všeobecne platí, že čím väčší výkon má krbová vložka, tým väčší priemer komína potrebujete na odvod spalín. Napríklad krbovej piecke stačí priemer 150 mm, u krbových vložiek je to vždy napísané v popise, aký je minimálny požadovaný priemer. Vždy platí, že sa dá napojiť menší priemer prívodu krbovej vložky cez redukciu na väčší priemer komína, ale nikdy nie naopak.

Samoleštiace sklo na krbovej vložke

Čo je vlastne samočistiace sklo a ako funguje? Samočistiace sklo je z jednej strany potiahnuté oxidom kovu. Tento povlak je pre ľudské oko prakticky neviditeľný a nemá žiadny rušivý vplyv pre pohľad na oheň. Vďaka tomuto povlaku sa veľká časť infračerveného žiarenia odráža do vnútra krbovej vložky, čím zvyšuje teplotu skla z vnútornej strany približne o 25% (v porovnaní s klasickým sklom) a zlepšuje horenie. V dôsledku toho sa vypaľuje sadza zachytená na vnútornej strane skla. Na čistotu skla má vplyv hlavne kvalita paliva (predovšetkým jeho vlhkosť), komínový ťah, množstvo vzduchu pre horenie a v neposlednom rade aj konštrukcia krbovej vložky. U samočistiaceho skla je podstatné jeho otočenie. Do ohňa sa dáva tá strana, ktorá je potiahnutá samočistiacou vrstvou - oxidom kovu. Vďaka tomu je táto strana aj elektricky vodivá. Na túto stranu sa umiestňuje nálepka s upozornením, že je to strana určená do ohňa.

Údržba krbových vložiek

Pre správnu funkciu krbových kachlí či vložky je nevyhnutná nielen regulácia, ale aj správna údržba, ktorú hravo zvládnete napríklad za pomoci rôznych čističov. Pokiaľ som klasické sklo čistil približne každý deň, samočistiace sklo postačuje čistiť každý tretí deň. Všetko potrebné pre ľahké zakurovanie, ale aj krbové kachle či krbové vložky nájdete na špecializovaných predajniach, kde vám s nákupom radi poradia.
