Pri elektroinštalácii je dôležité venovať pozornosť každému detailu, ktorý zabezpečuje jej bezpečnosť a funkčnosť. Medzi takéto prvky určite patria káblové žľaby. Na prvý pohľad nenápadné, no v rámci efektivity nepostrádateľné. Káblové žľaby predstavujú nenahraditeľný prvok moderných elektroinštalácií, poskytujúci bezpečné a organizované vedenie káblov v rôznych typoch objektov.
Káblový žľab je štruktúra alebo ochranný prvok, ktorý sa používa na udržanie a ochranu elektrických a komunikačných káblov pri prechode cez stenu, podlahu alebo inú prekážku. Každý skúsený elektrikár vie, že kovové žľaby slúžia nielen ako ochrana pre káble pred mechanickým poškodením, ale zároveň prispievajú k lepšej organizácii káblov.
Káblové žľaby sa často používajú v budovách, priemyselných zariadeniach, dopravných systémoch a iných miestach, kde je potrebné mať spoľahlivý a bezpečný spôsob vedenia a ochrany káblov. Kovové drôtené kanály, známe tiež ako drôtené kanály a káblové kanály, sa používajú na usporiadanie elektrických vedení, dátových vedení a iných špecifikácií drôtov a na upevnenie elektrického náradia na stenu alebo strop.

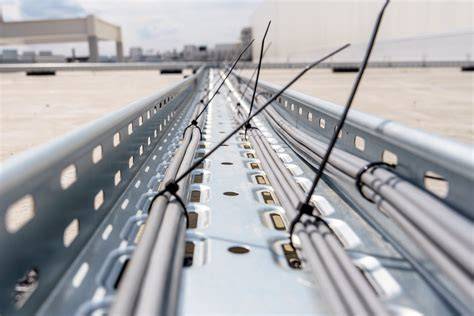

Výhody použitia kovových káblových žľabov
Ak niekedy stojíte pred otázkou, či káblový žľab do elektroinštalácie použiť alebo nie, možno vám pomôže pri rozhodovaní sa zváženie ich najväčších výhod. Práve tie totiž dokážu zlepšiť celkovú efektivitu obvodu a hoci to tak možno na prvý pohľad nevyzerá, uľahčiť opravy, revízie a celkovú manipuláciu s káblami v budúcnosti.
- Ochrana pred mechanickým poškodením: Kovové káblové žľaby predstavujú ideálne riešenie pre ochranu káblov v prostrediach s vysokou mechanickou záťažou, ako sú výrobné haly alebo skladovacie priestory. Pre aplikácie na stavbách alebo v priemyselných parkoch, kde je potrebná vysoká odolnosť, sú kovové žľaby doslova nevyhnutné. Potrebujete zabezpečiť káble pred mechanickým poškodením v nadmieru exponovaných oblastiach? Kovové káblové žľaby sú tou správnou voľbou.
- Lepšia organizácia káblov: Kovové káblové žľaby hrajú kľúčovú rolu v organizácii káblov, čím prispievajú k čistej a prehľadnej inštalácii. Napokon, asi to poznáte. Najmä vo chvíľach, kedy sa potrebujete dostať ku konkrétnemu káblu, no v spleti tých ostatných ho nedokážete nájsť. Práve v prostrediach, kde je dôležitá systematická organizácia, ako sú kancelárie, administratívne budovy, dátové centrá alebo výrobné linky, ponúkajú kovové žľaby ideálne riešenie. Umožňujú efektívne rozdelenie a vedenie rôznych druhov káblov, znižujú riziko zamotania a poškodenia a zjednodušujú prístup pre budúce úpravy, potrebné opravy alebo rozšírenie kabeláže.
- Ochrana pred požiarom: V priestoroch s vyšším rizikom vzniku požiaru, ako sú chemické laboratóriá alebo sklady s horľavým tovarom, kovové žľaby poskytujú jednu z foriem ochrany káblov pred požiarom.
- Ochrana pred elektromagnetickým rušením: V prostrediach, kde je nevyhnutné chrániť zariadenia pred elektromagnetickým rušením, napríklad v dátových centrách alebo nemocniciach s citlivým medicínskym vybavením, poskytujú kovové žľaby nepostrádateľnú ochranu.
Materiály a konštrukčné vlastnosti kovových žľabov
Pri výbere toho najvhodnejšieho káblového žľabu odporúčame zamerať sa na materiál, z ktorého je vyrobený. Káblové žľaby môžu byť vyrobené z rôznych materiálov, vrátane kovov (ako hliník alebo oceľ), plastov (ako PVC), betónu alebo kompozitných materiálov. Výrazne vyššiu pevnosť, než plastové žľaby na káble, prinášajú tie kovové. Napríklad z nerezu, hliníka, ocele, zinkochromátu alebo klasické plechové žľaby na káble. Sú robustné a dostatočne odolné voči vysokému zaťaženiu a poskytujú vysokú ochranu káblov. Dokonca môžu byť povrchovo ošetrené pre zvýšenú odolnosť voči korózii.
Typy kovových materiálov:
- Plech valcovaný za studena: Spracováva sa plechom valcovaným za tepla. Plech valcovaný za studena je vylepšená verzia plechu valcovaného za tepla. V porovnaní s plechom valcovaným za tepla sú hrúbka a tvrdosť plechu valcovaného za studena silnejšie a nie je ľahké ho deformovať.
- Plech valcovaný za tepla: V porovnaní s plechom valcovaným za studena sú hrúbka, tvrdosť atď. o niečo slabšie a je tiež ľahké ho deformovať a vykazuje iné chyby.
Typy kovových žľabov podľa konštrukcie
V prípade kovových žľabov na káble poznáme niekoľko druhov, v rámci ktorých bude potrebné si zvoliť tie správne. Hovoríme najmä o konštrukčných vlastnostiach, ktoré výrazne odrážajú použiteľnosť kovového žľabu v danej elektroinštalácii.

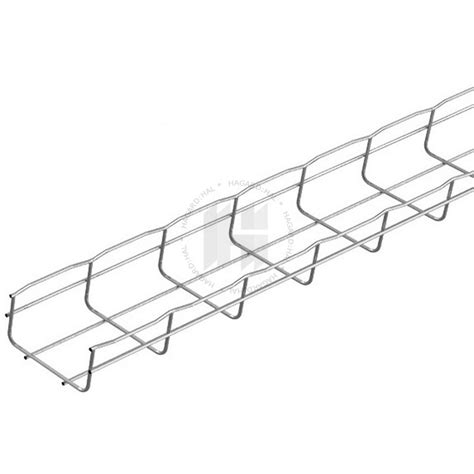

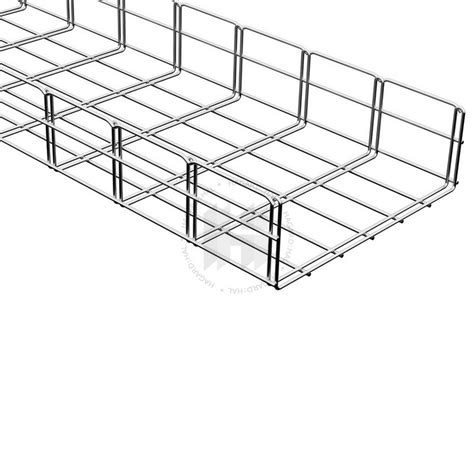

Drôtené káblové žľaby
Drôtené káblové žľaby sú vynikajúcou voľbou pre elektroinštalácie, kde je potrebné zachovať dostatok priestoru pre kontakt s káblami a jednoduchý prístup pre údržbu alebo revíziu. S ich otvorenou štruktúrou sú ideálne pre dátové centrá alebo serverovne, kde môže predstavovať problém napríklad prehrievanie káblov. Vďaka bezproblémovej prehľadnosti umožňujú rýchlu identifikáciu hľadaného kábla a riešenie problémov bez potreby zdĺhavej demontáže celej inštalácie alebo jej značnej časti.
Rebríkové káblové žľaby (káblové rebríky)
Rebríkové káblové žľaby vynikajú vysokou nosnosťou a robustnosťou, čo ich robí skvelou voľbou pre priemyselné aplikácie, rozsiahle elektroinštalácie a miesta, kde je potrebné viesť ťažké káble, prípadne veľké množstvo káblov. Príkladom sú náročné výrobné linky alebo rozvodné stanice. Dômyselná rebríková konštrukcia umožňuje efektívne rozloženie káblov a zabezpečuje dostatočné prúdenie vzduchu, čo predchádza prehrievaniu káblov. Ak potrebujete žľab na káble s vysokou odolnosťou voči mechanickému zaťaženiu, túto voľbu neoľutujte.
Plné káblové žľaby
Posledným variantom sú plné káblové žľaby, ktorých hlavná výhoda je ochrana pred neželanými časticami alebo prípadným vniknutím tekutiny. Poskytujú tak zvýšenú ochranu pre káble pred vonkajšími vplyvmi, ako sú prach, vlhkosť a taktiež mechanické poškodenie. Práve z toho dôvodu sú plné káblové žľaby ideálne pre elektroinštalácie, kde je potrebná vysoká úroveň ochrany, napríklad v chemických závodoch, laboratóriách alebo v oblastiach s vysokou prašnosťou či znečistením, ako sú dielne, sklady alebo výrobné haly.
Ako nainštalovať káblový žľab: Komplexný sprievodca rôznymi typmi káblových žľabov
Ako vybrať vhodný kovový žľab podľa parametrov inštalácie
Aby bola kabeláž dostatočne chránená a žľaby na káble plnili svoju primárnu funkciu, je potrebné sa zamerať na niekoľko kľúčových faktorov. Možno práve aj vy stojíte pred dilemou, ktorý kovový žľab vybrať, prípadne zvažujete elektrožľaby plastové.
- Materiál a odolnosť: Ak stojíte pred voľbou materiálu, odporúčame zamerať sa na odolnosť. Samozrejme, do hry vstupuje aj faktor ceny a taktiež špeciálne nároky prostredia (mechanické zaťaženie, odolnosť, riziko požiaru a podobne).
- Rozmery: Keďže majú kovové žľaby rôzne rozmery, sledujte výšku, šírku a taktiež potrebnú dĺžku žľabu na káble. To všetko sú parametre, ktoré hovoria o tom, akú veľkosť káblových žľabov zvoliť. Pri výbere konštrukčných vlastností zvážte, ako často budete musieť s káblami manipulovať z hľadiska prístupu. Alebo ako ľahko bude možné vykonávať údržbu a prípadné rozšírenie kabeláže.
- Povrchová úprava: Výber správnej povrchovej úpravy je často rozhodujúci faktor, ktorý ovplyvní životnosť celej káblovej trasy. Kovové žľaby môžu byť povrchovo ošetrené pre zvýšenú odolnosť voči korózii. Bežnou a efektívnou úpravou je žiarové zinkovanie ponorom (VF/F), ktoré zabezpečuje dlhodobú ochranu.
- Normy a predpisy: Aj v prípade žľabov na káble platia predpisy a normy, ktoré je potrebné dodržiavať. Patria sem napríklad normy pre elektroinštalačné úložné kanály a elektroinštalačné uzavreté žľaby, ktoré zaručujú bezpečnosť a spoľahlivosť inštalácie. Dôležitým aspektom je aj požiarna odolnosť, ktorá musí spĺňať prísne kritériá.
Povrchové úpravy kovových žľabov a ich životnosť
Povrchová úprava hrá kľúčovú úlohu v ochrane kovových žľabov pred koróziou a predlžuje ich životnosť. Existuje niekoľko typov úprav:
- Žiarové zinkovanie ponorom (VF/F): Poskytuje vynikajúcu ochranu za rozumnú cenu s priemernou životnosťou 15-30 rokov. Táto úprava je vhodná do prostredí s vyššou vlhkosťou alebo chemickým zaťažením.
- Galvanické zinkovanie: Často používané pre vnútorné priestory s nižším rizikom korózie.
- Nerezová oceľ: Ponúka najvyššiu odolnosť voči korózii a agresívnym prostrediam, je ideálna pre špecifické aplikácie v potravinárstve, farmácii alebo chemickom priemysle.
- Epoxidový náter: Poskytuje dodatočnú ochranu a môže byť aplikovaný v rôznych farbách pre estetické alebo identifikačné účely.
Dôležité špecifiká a detaily inštalácie
Káblové žľaby sa zvyčajne upevňujú k stene, podlahe alebo iným povrchom pomocou upevňovacích prvkov, aby sa zabránilo pohybu alebo poškodeniu. V káblových žľaboch môžu byť vedúce dráhy alebo drážky, ktoré umožňujú káblovým a drôtovým systémom byť usporiadanými a oddelenými. Pre niektoré aplikácie je dôležité, aby káblový žľab bol odolný voči vlhkosti a vode, čo zabezpečuje tesnenie a správne prevedenie.
Kompaktné rozmery žľabov prispievajú k efektívnemu využitiu priestoru. Pri konštrukcii je potrebné zvoliť správny prierez uzemňovacieho vodiča prepojky a dobre vykonať spojenie prepojky, aby sa medzi drážkami kovového vodiča každej sekcie vytvorilo spoľahlivé, neporušené a efektívne elektrické spojenie. Áno, všetky kovové časti elektroinštalácie musia byť pospájané a uzemnené podľa STN.
Často kladené otázky o kovových žľaboch
Tu sú odpovede na niektoré bežné otázky týkajúce sa kovových žľabov:
- Je káblový žľab rovnaký ako kovový žľab na elektrické rozvody?
Kovové žľaby na elektrické rozvody sú špecifickým typom káblových žľabov určených na vedenie elektrických káblov a vedení, zatiaľ čo termín "káblový žľab" môže byť širší a zahŕňať aj plastové varianty alebo žľaby pre iné typy káblov (napr. dátové). Kovový žľab má bočnice a dno, poskytuje lepšiu mechanickú ochranu. - Aké sú štandardné dĺžky žľabov?
Štandardná dĺžka je zvyčajne 2-3 metre kvôli manipulácii a doprave. - Ako vypočítať potrebnú veľkosť žľabu?
Spočítajte plochu všetkých káblov a vynásobte ju dvoma (pravidlo 50% zaplnenia sa odporúča pre dostatok priestoru a odvod tepla). - Sú rozmery kovových žľabov kompatibilné medzi rôznymi výrobcami?
Spoločnosť KOPOS, ktorá patrí medzi popredných európskych výrobcov úložného materiálu, dodržiava európske normy, takže základné rozmery sú kompatibilné. Avšak pre špecifické príslušenstvo je vždy vhodné skontrolovať kompatibilitu.
Spoločnosť KOPOS patrí medzi popredných európskych výrobcov úložného materiálu s bohatou históriou a dôrazom na kvalitu. Toto komplexné porovnanie dokazuje, že výber optimálneho žľabu závisí od konkrétnych podmienok inštalácie.
