Základné princípy a výber kovania pre spevnenie rohov a spojov

Správne zvolené kovanie drží konštrukciu pohromade, prenáša ťah aj šmyk a bráni krúteniu. Tesárske kovanie sú kovové spojovacie a kotviace prvky (väčšinou z ocele s povrchovou úpravou), ktoré prenášajú sily medzi drevenými prvkami navzájom alebo medzi drevom a podkladom (betón, murivo, oceľ).

Pred výberom tesárskeho kovania si položte tri základné otázky, ktoré vám pomôžu vybrať ten správny prvok:

1. Čo spájate? Najprv si predstavte konkrétnu situáciu - čo k čomu pripájate - a ako sa bude spoj správať pri zaťažení. Podľa toho vyberiete prvok aj vhodné spojovacie prostriedky.
2. Aké je zaťaženie a smer sily? Pri voľbe správneho kotviaceho prvku je nutné zohľadniť taktiež smer pôsobiacich síl aj veľkosť zaťaženia.
3. Kde to bude? Prostredie, v ktorom bude spoj fungovať, výrazne ovplyvňuje potrebnú povrchovú úpravu kovania a spojovačov pre zaistenie dlhej životnosti.

Podľa týchto kritérií vyberte vhodný prvok - uholník pre pevný roh, pätku pre čisté uloženie trámu, alebo pätku pre stĺpik nad terénom. Keď si nie ste istí, voľte radšej hrubší prvok a niekoľko kotiev navyše. Dlhodobo sa vám to vyplatí.

Typy kovania pre spevnenie rohov a konštrukcií

Uholníky - univerzálny prvok pre rohy

Uholník je najpoužívanejší prvok tesárskeho kovania. Drží správny uhol a spevňuje celý spoj, pričom prenáša šmykové sily, takže sa spoj „nerozbieha“.

• Rovný uholník je vhodný pre ľahšie až stredné zaťaženie a pre vnútorné použitie, typicky u menších rámov a políc.
• Uholník s výstužou (so rebrom) dáva zmysel vonku, pri väčších rozponoch a vo veterných polohách, pretože je znateľne tuhší.
• Kotviaci uholník sa oplatí, ak jeden prvok pripájate na stenu, strop alebo betónový základ.
• Nastaviteľný uholník pomôže pri atypických rozmeroch alebo pri rekonštrukciách.

Uholník je tiež ideálny na spevnenie a opravy nábytkových spojov, ako sú skrine, police, stoly, stoličky, postele či komody. Vďaka 90° uhlu perfektne prilieha k rohom, čím zvyšuje stabilitu a celkový vzhľad nábytku.

Pri montáži si dávajte pozor, aby priemer použitého spojovacieho prvku zodpovedal otvorom v kovaní a aby bol počet kotviacich bodov dostatočný na rozloženie síl. Pre zaťaženie platí:

• Ľahké (police, ľahké prístrešky): bežné uhlovníky, skrutky Ø4-5 mm.
• Stredné (pergola, terasa): uholníky s výstuhou 2-3 mm, skrutky Ø6-8 mm / svorníky M8-M10.

Pätky a botky pre stabilné uloženie drevených prvkov

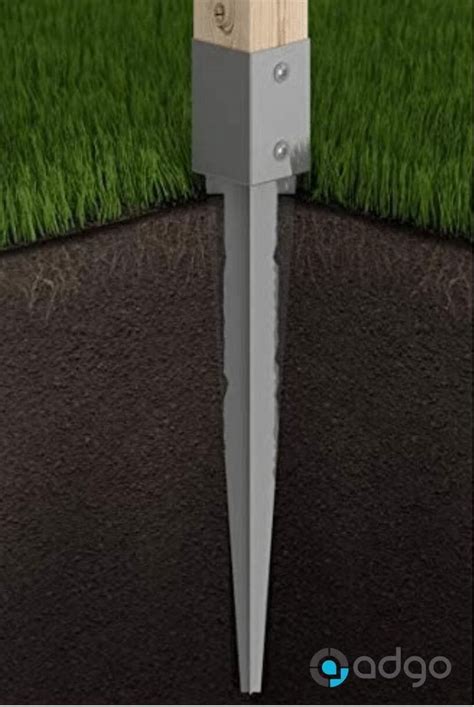

Pätky oddelia drevo od zeme, prenesú tlak do podkladu a spevnia pätu stĺpika. Vďaka nim stĺpik nenasaje vlhkosť a konštrukcia sa menej hýbe. Pätka stĺpika prenáša tlakové sily z konštrukcie do podkladu a chráni drevo pred vlhkosťou zo zeme. Stĺpik musí byť niekoľko centimetrov nad terénom, aby naň nestriekala voda a nesolil sa snehom.

• U-botka je univerzálna voľba pre trámy. Sledujte šírku botky vs. šírku trámu a deklarovanú únosnosť. Botky umožňujú uložiť trám alebo krokvičku „do kolísky“ tak, aby sa sila preniesla čisto do podkladu, čo je vhodné, keď chcete vzhľadovo čisté riešenie bez zložitého vyrezávania dreva.
• Krokvová pätka sa montuje zboku a zvrchu, hodí sa na rýchle a rovnaké napojenie krokiev do pomúrnice či venca.
• Skrytá botka schová kovanie vo vnútri spoja. Je skvelá pri pohľadových konštrukciách, vyžaduje však presnejšiu prípravu osadenia.
• Kovová pätka umožňuje pevné a presné osadenie trámu na nosný prvok - ideálna pre pergoly či krovy.
• Pevná pätka drží výšku aj polohu, hodí sa tam, kde je základ presný.
• Nastaviteľná pätka umožní doladiť výšku a vyrovnať nerovnosti, čo je ideálne pri rekonštrukciách, kde potrebujete dorovnať výšky alebo nerovný podklad.

Pre správne fungovanie pätiek je dôležité dodržať nasledujúce zásady:

• Plná dosadacia plocha: trám nesmie „sedieť“ na hrane, inak sa časom vtlačí a spoj stratí geometrickú stabilitu. Pätka potrebuje plochu, ktorá skutočne nesie, nielen hranu alebo dutinu v betóne.
• Okrajové vzdialenosti: príliš blízko hrany v dreve aj v podklade klesá únosnosť a hrozí vytrhnutie.
• Priečna výstuž rámu: päta prenáša tlak a šmyk v mieste uloženia, ale sama nerieši krútenie konštrukcie - doplňte pásky/plechy.

Kotviť možno zabetónovaním, skrutkami do betónu alebo chemickou kotvou so závitovou tyčou. Na nebetónový podklad poslúži zemný vrut či patka. Pri okrajoch dosiek a tenkých pätkách v betóne má zmysel chemická kotva - lepšie znáša menšie okrajové vzdialenosti.

Ďalšie prvky pre dodatočné spevnenie

Keď rám „uteká do koso“ alebo s ním hýbe vietor, je potrebné sily rozniesť do väčšej plochy a konštrukciu stužit. Pre tieto účely sa používajú:

• Perforované pásiky: tvoria diagonály, ktoré rám stiahnu a bránia krúteniu.
• Plošné spojovacie plechy: prekryjú spoj „naplocho“ a rovnomerne prenesú šmyk.
• Závesy krokiev: držia krokev proti vytrhnutiu a stabilizujú spoj v ťahu, napríklad pri zabezpečení krokiev proti vztlaku vetra.

Spojovací materiál a povrchová úprava - kľúč k životnosti

Výber správneho spojovacieho materiálu

Správne kovanie unesie len toľko, koľko dovolí zvolený spojovací materiál. Kvalitný spojovací materiál je základ. Pre tesárske kovanie sa používajú vruty s povrchovou úpravou proti korózii.

• Vruty do dreva s hlavou TX: sú najuniverzálnejšie pre spoje drevo-drevo. Vyberte priemer, ktorý zodpovedá otvorom v kovaní, a dĺžku tak, aby bol vrut skutočne „v mase“ dreva.
• Svorník s dvoma podložkami a maticou: prenesie záťaž spoľahlivejšie a rovnomernejšie, keď ide o hlavné nosné rohy, ťahové detaily alebo vrstvené prvky. Hodí sa aj tam, kde chcete možnosť opakovaného dotiahnutia.
• Skrutky do betónu a rámové hmoždiny: pri napojení na betón či murivo rozhoduje podklad. Do kvalitného betónu fungujú skrutky do betónu, do dierovaných tehál sa osvedčili rámové hmoždiny alebo chemická kotva so sieťkou. Dlhá rozperná časť zaručuje maximálnu nosnosť prenosom síl do početných priečok v dierovaných tehlách, prípadne do veľkého povrchu vŕtanej diery v stavebných hmotách s nízkou pevnosťou.
• Chemická kotva: má zmysel pri okrajoch dosiek a tenkých pätkách v betóne, pretože lepšie znáša menšie okrajové vzdialenosti.
• Podložka: zväčší dosadaciu plochu a bráni „zarývaniu“ hlavy do kovu či dreva.

Odolnosť a kompatibilita povrchových úprav

Správna povrchová úprava rozhoduje o životnosti spoja, hlavne vonku.

Je kľúčová aj kompatibilita materiálov: Kombinujte kovania a spojovače s rovnakou alebo kompatibilnou povrchovou úpravou. Zmes rôznych kovov môže urýchliť galvanickú koróziu, zvlášť vo vlhku a pri slanej vode.

Riešenia pre nábytkové rohové spoje a montáž

Rohové kuchyne patria medzi obľúbené riešenia kuchynského nábytku, no ich rohové časti a detaily môžu byť náročnejšie na realizáciu. Hlavnou charakteristickou vlastnosťou rohových skríň je ich funkčná kapacita a úspora miesta. Konštrukcie uhlového typu sa zvyčajne inštalujú v miestnostiach s neštandardnými rozmermi alebo na malej ploche. Takýto nábytok je navrhnutý tak, aby poskytoval pohodlie a dodával interiéru originalitu.

Jedným z kľúčových technických detailov sú rohové spoje laminovaných kuchynských pracovných dosiek. Pri dodržaní správnych zásad a technológie je frézovaný rohový spoj najvhodnejší z hľadiska estetiky a funkčnosti. Pre pevné a spoľahlivé spojenie dosiek slúži spojovací prvok ZIPBOLT UT, často používaný pre pracovné dosky, kuchynské linky alebo dlhé spoje na tupo. Súčasťou ZIPBOLT UT je špeciálny ozubený prevod, ktorý umožňuje pohodlné dotiahnutie pomocou imbusového bitu č. 5. Spoj sa umiestňuje do vopred pripravenej kapsy (zvyčajne 35 mm) a drážky pre tyč.

Pre vŕtanie otvorov v drevotrieskových doskách, napríklad pre pánty, sú vhodné frézy, ktoré vytvárajú hladké hrany bez vytrhávania materiálu. Otvory sú čisté a presne vyfrézované - dokonale pasujú so všetkými 26 mm alebo 20 mm skrytými pántmi. Estetický biely excentrický konektor, neviditeľný na vonkajšej strane tela, zabezpečuje čistý a profesionálny vzhľad inštalácie, pričom má pokročilý mechanizmus umožňujúci inštaláciu pod uhlom 90 stupňov.

Montáž rohovej skrinky

Montáž nábytku môžeme prirovnať k skladačke rôznych veľkostí. Predtým, ako začnete, rozložte si všetky diely, skontrolujte označenie otvorov a porovnajte ich s návodom. Pre vlastnú montáž je lepšie kupovať modely rohových konštrukcií s výkyvnými krídlami. Každý produkt zvyčajne prichádza s pokynmi na inštaláciu. Pred montážou rohovej skrinky sa odporúča oboznámiť sa so schémou montáže.

Proces montáže rohovej skrinky je možné vykonávať aj samostatne doma. Rozbaľte produkt a skontrolujte kompletnú sadu panelov. Štandardná skrinka uhlového prevedenia obsahuje ľavú a pravú stranu, zadnú tvrdú dosku a panel, police, hornú a spodnú časť. Zvyčajne sa najprv zostavujú veľké diely, na ktoré sa potom zostavujú menšie diely. Namontujte základňu a spodnú časť, potom zostavte bočné panely a namontujte strechu skrine. Ďalej pokračujte v pripevňovaní políc - budú navyše držať rám. Posledným krokom bude inštalácia dverí. Ak ide o posuvný systém, koľajnice sú namontované na streche a dole.

Počas inštalácie smerových boxov a zásuviek, ako aj tyčí, použite vodováhu. Montáž výrobku sa často vykonáva na podlahe. Po práci sa skrinka postupne zdvíha a zapadá do rohu. Je lepšie vykonávať tento proces priamo na mieste inštalácie, než namontovať rohovú konštrukciu na podlahu.

V prípade vstavanej rohovej skrinky, kde nie sú žiadne zadné lišty a sololit, sa model montuje priamo pri stene. Bočné časti sa pripevnia k stene vystuženými pántami. Montážny návod pre vstavanú rohovú skrinku sa nelíši od štandardného schématu. Po inštalácii bočných podpier sa namontujú police a ďalšie vnútorné prvky. Inštalácia dverí akéhokoľvek typu sa vykonáva prísne po zmontovaní produktu vo zvislej polohe.

Na konci zostavy sa vzhľad produktu zlepší. Uzatvorte všetky viditeľné skrutky špeciálnymi zátkami vo farbe materiálu.

Nastavenie nábytkových dvierok - bežné problémy a ich riešenia

Montáž nábytku sa môže zdať náročná, najmä keď ide o nastavenie dvierok. Na konci montáže je potrebné nastaviť dvere. Našťastie, väčšina problémov je ľahko a rýchlo odstrániteľná správnym pre-nastavením. Uvedené chyby neznamenajú automaticky chybný výrobok. K materiálom sa zvyčajne dodávajú podrobné pokyny. Výkresy vám umožnia samostatne zostaviť produkt. Na obrázku môžete vidieť rozmery hĺbky skrine, jej uhol ohybu je často 45 stupňov. Na obrázku fasád je uvedená výška a šírka dvierok, ako aj body pripevnenia kovania. Výkres s vnútorným obsahom zobrazuje inštalačné schéma políc a ďalších prvkov.

Detailnejšie vysvetlenie problémov a ich riešení:

• Dvierka nábytku nie sú vycentrované: Uvoľnite skrutky 3 a 4 na všetkých závesoch. Jednou rukou je dobré dvere pridržať, aby svojvoľne neklesali o niekoľko milimetrov nižšie. Ideálne je mať pri sebe pomocníka. Keď uvedené skrutky závesov uvoľníte, potlačte dvierka nábytku podľa potreby smerom dolu k podlahe alebo hore k stropu. V niektorých prípadoch nemusí pomôcť nastavenie závesov len jedných dvierok - možno budete musieť ľavé dvere zdvihnúť a pravé spustiť, aby došlo k úplnému vyrovnaniu.
• Problém s vyrovnaním dvierok: Pozornosť venujte skrutke 1. Myslite na to, že vo väčšine prípadov je nevyhnutné nastaviť skrutku 1 na všetkých závesoch dvierok. Niekedy majú dvierka 2, 3 a výnimočne aj 4 závesy. Z toho vyplýva, že pokiaľ skrutku 1 na vrchnom závese dotiahnete, na spodnom ju zasa uvoľníte.
• Dvierka sa dotýkajú rámu: Zamerajte sa na skrutku číslo 1 a jej nastavenie. Pokiaľ sa problém týka iba jedných dvierok, dotiahnite alebo uvoľnite skrutky 1 na všetkých závesoch rovnomerne (napríklad o 90, 180 alebo 1 otáčku - 360 stupňov). Následne dvere zatvorte a skontrolujte, či sa situácia zlepšila. Pokiaľ sa skrutky 1 už nedajú viac dotiahnuť, musíte povoliť skrutky 2, ktoré vám v tom prekážajú. Na záver skontrolujte, či je všetko riadne dotiahnuté.
• Nastavenie medzery medzi bočnicou a dvierkami: Dvere vyrovnajte vďaka manipulácii so skrutkami 2. Aj teraz je nevyhnutné skrutky uvoľniť na všetkých závesoch. Ideálna medzera medzi bočnicou a doskou dvierok je kľúčová. Pokiaľ upravujete dvierka skrine sami, jednou rukou skrutkujte a druhou dvere pridržiavajte.
• Kombinácia problémov: Je dôležité si dvierka poriadne obhliadnuť z každej strany a analyzovať vyššie uvedené problémy. Nanešťastie môžu byť opísané problémy skombinované. Dvierka nábytku sú vtedy napríklad šikmo a zároveň nie je medzera medzi bokom a dvierkami rovnomerná. Vtedy musíte skombinovať riešenia a postupovať podľa popísaných krokov.
