Spájanie dreva: Tradičné metódy, kolíky a moderné kovania

Pevnosť a trvanlivosť drevených konštrukcií i výrobkov je priamo závislá od pevnosti spojov medzi jednotlivými komponentmi. Spájanie dreva patrí k základným zručnostiam, ktoré potrebuje zvládnuť každý majster, či už vyrába nábytok, alebo nejaké konštrukcie. Preto musíme spoje zhotovovať presne a používať vždy taký druh spoja, ktorý najviac vyhovuje daným podmienkam.

Spájať drevo možno mechanickými prostriedkami, ako sú klince, skrutky, kolíky, lamely a uholníky, ako aj lepením či pomocou rôznych tesárskych spojov, ku ktorým patria napríklad plátovanie, čapovanie, kampovanie, osedlanie atď. Použitie toho-ktorého spoja závisí od konkrétneho projektu, pričom dôležité je, aby sa zabezpečila pevnosť aj estetickosť dreveného výrobku. Niektoré využije každý domáci majster, iné sú vhodné na zložitejšie konštrukcie, ako sú krovy, ktorých zhotovenie patrí do rúk odborníkov. Deliť ich môžeme podľa viacerých kritérií.

Tradičné Tesárske Spoje

Ak chcete drevené diely navzájom spájať tradičným remeselným spôsobom, nepotrebujete okrem samotných obrobkov žiadny ďalší materiál. Žiadne klince, žiadne skrutky, žiadne príchytky, žiadne kovania - dokonca ani lepidlo! Všetky klasické spoje dreva pri výrobe nábytku spočívajú na princípe, že spoj tvorí samotný materiál: Opracovaním drevených dielov na ozuby, čapy, drážky atď. sa zväčšuje dotykový povrch v oblasti lepenej škáry. Táto pridaná plocha na povrchu znamená lepšiu súdržnosť a trvalý spoj.

Tesárske spoje sú dlhodobo odskúšané a pri presnom a správnom vyhotovení aj veľmi estetické. Medzi ich nevýhody však patrí prácna výroba a fakt, že pri vytváraní osedlaní, vydlabaní alebo preplátovaní dochádza v miestach s najväčším zaťažením k oslabeniu prierezu dreveného prvku. Pri zhotovovaní takýchto spojov je veľmi dôležitá precíznosť. Dbajte vždy na to, aby polovica hrúbky čiary značenia vždy zostala na zostávajúcom spájanom diele. Teda: Režte na strane odpadového dreva a berte pritom do úvahy taktiež šírku rezu píly!

Čisto remeselne zhotovené spoje dreva sú náročnými kutilskými úlohami. Tu musíte pracovať veľmi presne a precízne a nesmiete stratiť prehľad. Než niečo príliš rýchlo odrežete, vždy si hneď označte časti dreva, ktoré sa majú neskôr odstrániť. Je nevyhnutné, aby jednotlivé prvky pri zostavovaní do seba ľahko, ale presne zapadali alebo k sebe priliehali. Hotový kus musíte poskladať prípadne s pridaním lepidla na drevo.

Spoj na Drážku a Čap

Spoj na drážku a čap je obzvlášť stabilným spojom. Dielec sa opracuje na drážku, do ktorej sa zasunie čap druhého dielca. Drážka sa väčšinou robí do ďalšieho dreveného dielu. Než začnete s opracovaním drevených dielov, začnite narysovaním, respektíve vyznačením rozmerov pre čapy a drážky na opracovávané kusy. Hrúbku materiálu rozdeľte na tretiny a pomocou rysovacieho nástroja nakreslite príslušné čiary na čelné strany, a ďalej na vnútorné a vonkajšie hrany oboch drevených dielov. Miesta, ktoré chcete odstrániť, označte krížikom. Jemnou pílkou narežte prvky drážky a čapu až po vyznačený základ (na tento účel drevené diely prípadne upnite).

Aby sa vytvorila drážka, drevo teraz plochým dlátom a stolárskym kladivom opatrne vysekajte. Ploché dláto držte zvisle a pracujte do hĺbky. Začnite na jednej strane približne dva milimetre pred koreňom drážky (teda pred zakreslenou čiarou) a vysekajte drevo do úrovne polovice hrúbky dreva. Drevený diel otočte a opracujte ho zo zadnej strany. Čap zhotovíte tak, že jednoducho odrežete obe bočné časti. Dbajte na to, aby ste rezali v polovici nakreslenej čiary na strane odpadového dreva. Po tom, čo ste skontrolovali presnosť lícovania drážky a čapu (prípadne upravte rímsovníkom a zbrúste vnútorné hrany), oba drevené diely navzájom zlepte (použite príložky).

Pokiaľ to hrúbka dreva dovoľuje, môžete namiesto jedného čapu vypracovať aj dvojitú drážku a čap. To konštrukciu spevní, pretože tým dôjde k zväčšeniu lepenej plochy. Šírka dreva sa potom nedelí na tretiny, ale na pätiny. Ak chcete konštruovať rám s výplňou a výplň nechcete pripevňovať pomocnými lištami, je možným variantom spoj na drážku a čap so žliabkom. Skôr než podľa popisu zhotovíte drážku a čap, vyfrézujte alebo vyrežte do drevených dielov žliabok.

Krížové Preplátovanie

Takzvané krížové preplátovanie je najjednoduchším spojom v konštrukcii rámov a podobným spôsobom spojenia ako spoj na drážku a čap: Dva drevené diely sa spoja v pravom uhle tým, že spodný kus sa vyseká alebo vyfrézuje na šírku horného kusu do úrovne polovice hrúbky dreva. Horný kus sa zhotoví analogicky a prilícuje sa tak, aby povrchy boli v jednej úrovni.

Rybinovanie

Najnáročnejším rohovým spojom dvoch drevených obrobkov je rybinovanie. Rybinové čapy tu držia vďaka ozubeniu jednotlivých čapov. Pre ctižiadostivých domácich majstrov, ktorí vyrábajú ozubové spoje často, je účelné obstaranie ozubovacej šablóny pre hornú frézu. Túto frézu jednoducho vediete kopírovacím puzdrom pozdĺž šablóny - pri tom sa do dreveného dielu vyfrézujú ozuby. Aby bolo možné obrobky presne zlícovať, musíte rozmery ozubov rybinového spoja dopredu prepočítať: Rozdeľte šírku dreva nepárnym číslom tak, aby vznikla približne šírka dosky (teda jeden čiastkový úsek zodpovedá približne hrúbke dreva). Tento rozmer si vyznačte na čelnej strane dreva pomocnými čiarami a potom tu pomocou ozubovacej šablóny narysujte ozuby tak, aby úzke konce smerovali k neskoršej vonkajšej strane. Takto zhotovené ozuby teraz slúžia ako šablóna pre rybiny na protikuse: Obkreslite vonkajšie hrany a uholníkom preneste rysky ozubov na čelnú stranu. Teraz môžete plochým dlátom a jemnou pílkou vypracovať rybiny.

V prípade rámových prvkov jednoduchých zásuviek s prevedením spoja na rybinu sa musí predná a zadná strana urobiť ako ozubový kus a boky ako spoje na rybinu. Otvorené rybinovanie na pokos je náročným spojom s ešte väčšou plochou na lepidlo.

Ďalšie Tesárske Spoje

• Pozdĺžne väzby: Slúžia na nadstavovanie vodorovných, zvislých a šikmých prvkov.
  • Spoj na zraz: Najjednoduchší tesársky spoj, používaný tam, kde je trám podopretý po celej dĺžke alebo čiastočne, pričom podpera musí byť vždy pod spojením. Čelá zrazov môžu byť tupé, šikmé, klinočelné alebo s čapom. Proti vybočeniu sa trámy zabezpečujú tesárskymi skobami alebo drevenými či oceľovými príložkami.
  • Plátovanie: Používa sa v konštrukciách, kde zraz nie je dostatočne podopretý. Plátovanie môže byť rovné, šikmé, s ozubom a iné.
  • Štepovanie: Zvislé nadstavovanie stĺpov a šikmých vzpier. Čelá nadstavovaných prvkov sa najčastejšie spájajú prostým čelným zrazom, zabezpečeným proti bočnému posunutiu tesárskymi skobami alebo okovaním plochou valcovanou oceľou.
• Čapovanie: Patrí k najrozšírenejším tesárskym spojom na spojenie dvoch alebo troch drevených prvkov, ktoré sa vzájomne križujú, alebo keď sa jeden trám končí na druhom. Rozlišujeme pravouhlé alebo šikmé čapovanie. Základným prvkom je čap na konci jedného prvku a vydlabanie na druhom. Pri rohových spojoch sa niekedy môže stať, že si čapy prekážajú. Aby sa tomu zabránilo, odrežte konce čapov na pokos. Pred zlepením pokosových čapov preverte, že je možné spoj ľahko zasunúť. Na miestach, kde by oslabenie vydlabania mohlo byť nebezpečné, používame iba zapustenie pomocou svorníkov alebo strmeňov.
• Preplátovanie: Použijeme vtedy, keď sa v konštrukcii križujú dva vodorovné trámy alebo keď je jeden ukončený na druhom. Rozoznávame úplné preplátovanie (výrezy do polovice výšky trámu) alebo čiastočné preplátovanie (výrezy menšie ako polovica výšky).
• Kampovanie: Je osadzovanie na ozub, ktoré zabráni posunutiu prvku a súčasne šetrí drevo. V podstate ide o určitý druh preplátovania a môžeme ho využiť na spojenie križujúcich sa trámov namáhaných na ohyb.
• Osedlanie: Spoj, ktorým spájame šikmý trám s vodorovným (napr. krokvu s pomúrnicou). V šikmom tráme vyrežeme sedlo, ktorým dosadne na hornú plochu vodorovného trámu. Spoj sa ešte zabezpečí nárožníkmi - klincami.
• Rošt: Spojenie dvoch vodorovných trámov, ktoré pri ohybe pôsobia konštrukčne ako celok. Trámy kladieme na seba a spojíme ich skrutkami, skobami, príchytkami, ozubmi, klinmi alebo ich kombináciou.
• Rozširujúce väzby: Uplatňujú sa najmä pri doskách a fošniach.

Aj remeselne zhotovené spoje sa musia po mnohoročnom používaní niekedy opraviť - napríklad kývavá stolička so spojom na drážku a čap. Jednoduché riešenie: Do spoja na čap vyvŕtajte otvor a pomocou injekčnej striekačky doň dajte lepidlo na drevo alebo PU lepidlo vhodné na drevo. Ďalšou možnosťou je kompletné rozobranie kusu nábytku niekoľkými cielenými údermi kladivom (použite príložku!), odstránenie starého lepidla a nové zlepenie všetkých častí.

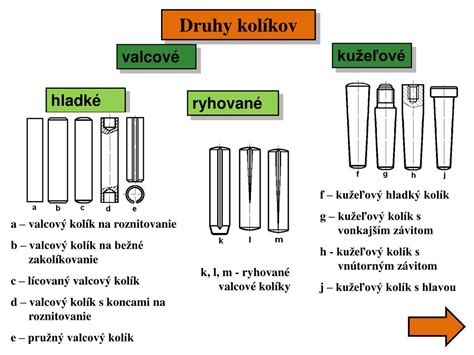

Spájanie Dreva Pomocou Kolíkov

Kto sa chce vyhnúť skutočne náročnému vypracovaniu drevených dielov, siahne po valcových alebo plochých kolíkoch. Na zhotovenie spoja sú potrebné iba otvory alebo drážky, do ktorých sa nalepia tieto voľné spojovacie prvky z dreva alebo plastu.

Valcové Kolíky

Na spoje dreva pomocou valcových kolíkov vyvŕtajte najskôr do čela dreva príslušné otvory, vsaďte do nich kolíkové hroty a preneste pozície pre vŕtanie na protikus (po presnom zlícovaní s protikusom na ne zatlačte). Na protikuse vyvŕtajte otvory pre kolíky tak, že centrovací hrot vrtáka do dreva nasadíte vždy do stredu značky. Do otvorov dajte lepidlo na drevo, zasuňte valcové kolíky, diely spojte a stlačte ich až do stuhnutia lepidla (dodržujte pokyny výrobcu).

Ako pomôcky na zhotovenie otvorov na valcové kolíky sa osvedčili obmedzovače hĺbky (takisto hĺbkový doraz), kolíková vŕtacia šablóna a kolíkové hroty (takisto náradie na vstreľovanie kolíkov). Vŕtacia šablóna umožňuje precízne vŕtanie mnohých otvorov v presnej vzdialenosti od okraja - aj bez stojanovej vŕtačky. Obmedzovač hĺbky sa postará o to, aby boli otvory rovnako hlboké - ľahko sa naskrutkuje na vrták do dreva.

Valcové kolíky existujú buď ako metráž s rôznymi priemermi - z tejto kolíkovej tyče jednoducho odrezávajte jednotlivé kolíky - alebo ako hotové narezané kolíky.

Ploché Kolíky

Pri zhotovovaní spojov plochými kolíkmi oba obrobky zostavte a pozície kolíkov vyznačte súčasne. Následne vyfrézujte zodpovedajúce drážky - najskôr do čelného dreva, potom do protiľahlej plochy. Ploché kolíky sa lisujú z vrstveného bukového dreva.

Ak spájate pokos s plochými kolíkmi, najskôr presne odrežte úkos. Na upevnenie plochých kolíkov vyfrézujte zodpovedajúce drážky. Ploché kolíky s lepidlom vsaďte do drážok a dielec zafixujte až do stuhnutia lepidla rámovým napínacím pásom.

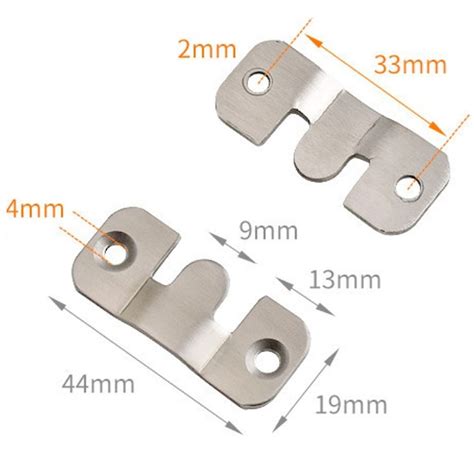

Nábytkové Kovania a Spojovacie Prvky

Štandardizované spojovacie kovania (napríklad skrutková spojka a naskrutkovateľná násuvka) sa používajú predovšetkým v priemyselnej výrobe nábytku - rozmontovaný nábytok je možné ľahko prepraviť domov a v mieste určenia práve tak ľahko zmontovať. Z týchto kovaní však ťažia aj domáci majstri - trebárs pri výrobe skriňového nábytku a regálov: Časová náročnosť je výrazne nižšia než v prípade čisto remeselne zhotovených spojov a nemusíte mať ani veľkú stolársku skúsenosť. Pomocou spojovacieho kovania sa dá rýchlo a ľahko zostaviť nábytok.

V LAMINASHOP.sk máme zatiaľ skladom základný sortiment trámových spojok a tesárskeho kovania. Všetky produkty sú však k dispozícii u nášho dodávateľa, ktorý drží omnoho širší sortiment.

Tesárske Kovania pre Drevené Konštrukcie

Trámové spojky a tesárske kovania uľahčujú stavbu drevených konštrukcií a zvyšujú ich stabilitu. Pri správnom výbere a použití zabezpečia pevné spoje, presné uchytenie trámov a dlhú životnosť celej stavby. Tesárske kovania sú kovové prvky určené na spájanie, kotvenie a vystužovanie drevených konštrukcií. Zahŕňajú trámové spojky, pätky na hranoly, uholníky, spojovacie a styčníkové dosky. Všetky tesárske kovania v našej ponuke sú vyrobené z pozinkovanej ocele s galvanickým zinkovaním, ktoré poskytuje dlhodobú ochranu proti korózii.

Trámové spojky patria medzi najpoužívanejšie tesárske kovania všade tam, kde je dôležitá stabilita a pevné uchytenie drevených trámov. Umožňujú jednoduché, presné a rýchle spájanie nosných prvkov bez nutnosti zložitého opracovania dreva. Vďaka svojej konštrukcii pomáhajú prenášať vysoké zaťaženie, držia spoje pevne na svojom mieste a zabezpečujú dlhodobú odolnosť celej drevenej konštrukcie. Bez kvalitných kovových spojovacích dielov by strechy, pergoly, altánky či terasy nemali potrebnú odolnosť ani dlhú životnosť.

Pre každý váš projekt drevodomu, terasy a pergoly potrebujete kvalitné tesárske kovanie. Staviate altánok, rekonštruujete drevostavbu? Určite vám nesmú chýbať spojovacie dosky a uholníky, ktoré sa vyrábajú v rôznych rozmeroch ako aj prevedeniach. Spojovacie dosky slúžia prevažne na spevnenie málo pevných konštrukcií, alebo materiálov v miestach, kde je to potrebné. V ponuke taktiež nájdete napríklad Uholník s prelisom, ktorý má široké využitie a je primárne určený na spájanie drevených hranolov. Vďaka predvŕtaným otvorom je možné uholník pripevniť k hranolu vrutmi do dreva so zapustenou hlavou a podstavcovými skrutkami so 6-hrannou hlavou.

Kvalitné trámové spojky a tesárske prvky zvyšujú pevnosť a bezpečnosť drevených konštrukcií, uľahčujú montáž a predlžujú životnosť celej stavby. Pomáhajú prenášať zaťaženie, držia spoje presne na svojom mieste a chránia drevo pred poškodením, vlhkosťou alebo deformáciami. Pri stavbe z dreva nie sú detaily detailmi - trámové spojky, pätky na hranoly a ostatné tesárske prvky určujú, ako pevná a bezpečná bude celá konštrukcia.

Prehľad vybraných tesárskych kovaní

Spájanie Dreva Lepidlom

Veľmi pevnými, avšak pomerne nákladnými sú lepené spoje. Aj niektoré druhy tesárskych spojov (čapy) sa spájajú lepením. Lepené spoje sú veľmi pevné, húževnaté, pružné a odolávajú vode. Vyžadujú však presné opracovanie plochy a silný lisovací tlak. Na lepenie najčastejšie využívame syntetické lepidlá, ktoré pre svoje výhodné vlastnosti (vodovzdornosť, biologická odolnosť) a ľahké použitie postupne nahrádzajú glutínové a kazeínové lepidlá.

Skôr ako začneme drevo lepiť, musíme ho ohobľovať, prípadne prebrúsiť a odstrániť prach z brúsenia. Z borovicového dreva odstránime miesta pokryté živicou a staré nánosy gleja. Lepené dielce po nanesení lepidla stiahneme v lise alebo pomocou stužovadiel a sťahovákov. Optimálny lisovací tlak je 0,4 až 1,2 MPa. Lisovanie trvá dve i viac hodín. Konečnú pevnosť získa lepený spoj až po niekoľkých dňoch. Dôležitou podmienkou pri lepení je dostatočná teplota v miestnosti (minimálne 21 °C) a dostatočná teplota spojov. Na pevnosť lepenia má vplyv aj smer vláken jednotlivých lepených dielov. Najvhodnejšie je, keď sú smery vláken v spoji na seba kolmé. Lepenie drevených prvkov s rovnobežnými vláknami nie je vhodné. Pomocou lepidiel sa dajú navzájom spájať rozličné materiály rozdielnych vlastností, ktoré treba pri lepení rešpektovať.
