Kotvenie Drevených Konštrukcií do Betónu: Pevnosť, Stabilita a Dlhá Životnosť

Či už plánujete stavať prístrešok pre auto, drevenú terasu, altánok, alebo plot, správne zvolené stavebné kovanie je kľúčom k bezpečnosti a dlhej životnosti. Na stabilite sa neoplatí šetriť. Ako pevne uchytiť drevený stĺp k základu, aby odolal vetru aj vlhkosti? Odpoveď je jednoduchá: stavebné kotviace pätky.

Kotviace pätky sú ocelové prvky navrhnuté tak, aby prenášali zaťaženie z nadzemných konštrukcií do betónového základu. Prenášajú zaťaženie stĺpa do podkladu a zároveň odizolujú drevo od zeme, takže nenasáva vlhkosť a nezhnije. Dôležité: Zabetónovať drevo „na priamo“ je zlé riešenie. Drevo v betóne drží vlhkosť a rýchlo sa zničí. Základňa stĺpa je určená na montáž drevených prvkov s betónom.

Typy Kotviacich Pätiek pre Drevené Konštrukcie

Na trhu naleznete kotevní patky několika druhů a typů. Výber kotevných pätiek musíme zvážiť už pri projektovaní stavby. Pri uchycení dřeva je dobré, aby dřevo nebylo v přímém kontaktu s vodorovnou částí kotevní patky.

Pätky typu U

Kotevní patka tvaru U je nejpoužívanější typ kotevní patky, dostupná pro trámky o průřezech 60, 80, 100, 120,140, 160 mm. Taková kotevní patka je univerzální a nevyžaduje žádné specifické uchycení ani spojovací materiál. Masívna oceľová pätka v tvare U slúži na pevné kotvenie drevených stĺpov k betónu. Príkladom je kotviaca pätka typu U (PS 120U), ktorá slúži na ukotvenie nosných drevených stĺpov k betónovému podkladu.

• Extra masívna kotviaca pätka typu U pre najťažšie drevostavby. Zabezpečuje nekompromisne pevné uchytenie hrubých nosných stĺpov k betónu.
• Extra masívna kotviaca pätka typu U (PS 150U) je určená pre ťažké drevostavby.
• Kotviaca pätka PS-90U je pre bezpečné a stabilné uchytenie drevených stĺpov k betónovému základu.
• Kotviaca pätka PS-90U v elegantnej čiernej farbe pre pevné a estetické uchytenie drevených stĺpov k betónu.
• Obojstranná pätka PSW 70 s tyčou slúži na stabilné ukotvenie drevených stĺpov a trámov k betónovému podkladu.

Pätky typu U s prelisom

Kotevní patky tvaru U s prolisem poskytují lepší ochranu dřevěného prvku, kdy je spodek trámku na prolisech a je lépe chráněn proti vlhkosti. Speciálním případem „U“ patky je patka s prolisem. Výškově nastavitelná patka tvaru U s prolisem poskytuje lepšiu ochranu dreveného prvku, keď je spodok trámika na prelisoch, čo ho lepšie chráni proti vlhkosti.

Pätky typu L

Kotevní patky tvaru L se využívají pro podepření rohových spojů trámků, nebo v případech, kdy nechceme, aby patka byla viditelná z pohledové strany konstrukce.

Pätky typu T

Kotevní patky tvaru T se vkládá do naříznuté drážky v dřevěném prvku. Výhodou této patky je, že není viditelná z žádné pohledové strany. Na trhu můžete narazit i na kotevní patku s vrchní částí ve tvaru písmene „T“. Takovou patku použijeme, pokud máme vysoké nároky na estetiku. Patku „zasekáme“ do trámu, takže zvenčí bude téměř neviditelná. Patka T šroubová se vkládá do naříznuté drážky v dřevěném prvku a je výškově stavitelná pomocí prodloužené šestihranné matice v rozsahu 110-190 mm. Nejčastěji se používá pro svislé trámky.

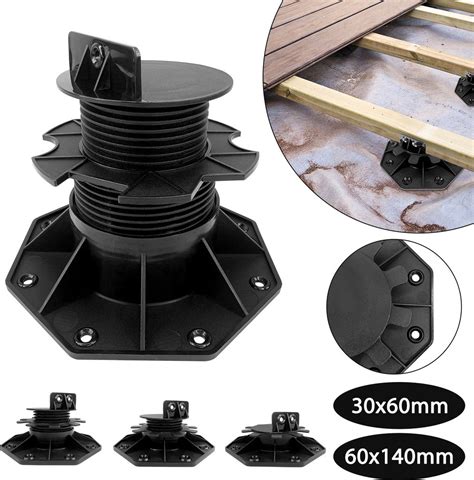

Výškovo a šírkovo nastaviteľné pätky

• Pätka pilíře s pevnou deskou: Patka pilíře s pevnou horní deskou s přivařenou šestihrannou maticí s možností výškového nastavení pomocí závitové tyče.
• Pätka pilíře s volnou deskou: Patka pilíře s volnou horní deskou s možností výškového nastavení pomocí závitové tyče.
• Tieto pätky obsahujú závitovú tyč s maticou na jemné doladenie výšky po montáži.
• Kotevní patka U stavitelná: Patka tvaru U s možností šířkového nastavení pro různé průřezy trámků v rozsahu 80-160 mm. Tato stavitelná patka se často používá pro výstavbu ze starých použitých trámů, kdy trámky nemají v celé své délce stejný průřez.
• Pri nerovnostiach a neštandardných hranoloch vás zachránia nastaviteľné kotviace pätky, ktoré umožňujú regulovať šírku uchytenia (napríklad PSP 100 Pätka stĺpiku so štvorc. alebo PSP 90 Pätka stĺpiku so štvorc.).

Čierna pätka stĺpika PS 140C je nekompromisný kotviaci prvok určený pre ťažké nosné stĺpy 140 x 140 mm. Hľadáte kotvenie, ktoré znesie extrémnu záťaž?

Spôsoby Ukotvenia Pätiek do Podkladu

Varianty kotvení: Patky je možné do podkladu vložit již při jeho budování, nebo je lze ukotvit do již hotového podkladu. Podle toho zvolíme buď kotevní pilíře nebo patky do betonu.

Ukotvenie do čerstvého (zalievacieho) betónu

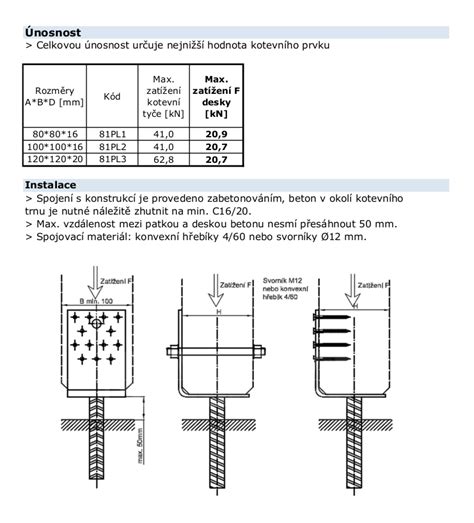

Do čerstvého (zalievaného) betónu sú ideálnou voľbou pätky s roxorom (tŕňom) na zabetónovanie. První varianta, kdy základ není hotový a budeme jej teprve betonovat, je využití kotevních patek s trnem, kdy trn kotevní patky přímo zabetonujeme do základového pilíře. Beton v okolí kotevního trnu by měl být zhutněn na min. C16/20. Tato varianta je nejrychlejší, bez potřeby dalších nástrojů, nářadí a kotevních prvků. Oceľový tŕň (roxor) sa zalieva do čerstvého betónu, hore je U-profil alebo platňa na priskrutkovanie stĺpa. Príkladom je kotviaca pätka PS-100U určená na priame zabetónovanie, ktorá je dostupná aj v elegantnej čiernej farbe.

Ukotvenie do hotového betónu alebo dlažby

Do hotového betónu alebo dlažby použite kotviace pätky typu U, L alebo pilierové pätky. Kotevní pilíře, na rozdíl od patek do betonu, se použijí do již připraveného podkladu. Součástí kotevního pilíře je deska, kterou k podkladu přichytíte pomocí kotevního materiálu. Druhá varianta, kdy již máme hotový betonový podklad, umožňuje také použít výše uvedené kotevní patky s trnem, ale musíme nejdříve do betonu vyvrtat kotevní otvor pomocí stavebního vrtáku SDS. Do vyvrtaného otvoru potom trn kotevní patky upevníme ve správné poloze pomocí chemické malty. Tieto pätky majú základovú dosku s otvormi pre mechanické kotvy alebo chemickú maltu so závitovou tyčou.

Najčastejšie doporučovaná varianta kotvení je pomocí ocelových průvlakových kotev. Do betonu vyvrtáme otvory pomocí stavebního vrtáku SDS dle roztečí v ocelové základně patky. Hloubka a průměr otvorů závisí na zvoleném rozměru ocelové kotvy. Z vyvrtaného otvoru je nutné odstranit prach, aby byl otvor čistý, ideální je vyfoukat vzduchem pumpičkou nebo použít kompresor. Ďalšou používanou variantou je priame priskrutkovanie pätky pomocou skrutiek do betónu so šesťhrannou hlavou. Túto variantu volíme predovšetkým v prípadoch, keď pätku kotvíme blízko k okraji betónového základu, protože při kotvení nevzniká v otvoru napětí jako u průvlakových kotev a sníží se tak riziko prasknutí betonu. Pätku môžeme tiež do betónu upevniť pomocou nylonových hmoždiniek a skrutiek so šesťhrannou hlavou. Pre túto možnosť kotvenia sa odporúčajú hmoždinky Mungo Quattro, ktoré majú vysokú možnosť zaťaženia.

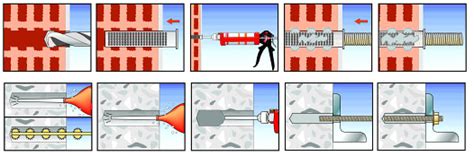

Posledním již zmiňovaným způsobem ukotvení je pomocí chemické malty. Toto kotvení je nejvhodnější pro pevné patky s trnem pro zabetonování. Můžeme jej ale použít i pro kotvení patek s kotvící deskou. K tomuto způsobu kotvení se používají závitové svorníky (nařezané závitové tyče na požadovanou délku), které se pomocí chemické malty upevní do vyvrtaných otvorů. Chemické kotvy zaisťujú spoľahlivé ukotvenie pätiek do podkladu.

Kotvenie do Zeme Bez Betónovania: Zemné Vruty

Stavby nemusíme nutně kotvit pouze do betonu. Priamo do zeme (bez betónovania): Pre ľahšie stavby a ploty odporúčame zatĺkacie pätky (špice) alebo zemné vruty. Zemní vruty jsou moderní náhradou za klasické kotvení betonováním. Jejich využití je snadné a velmi rychlé. Odpadá nutnost výkopových prací, bednění a následného betonování.

Typy zemných vrutov

• Univerzální zemní vrut: Tento typ patří mezi nejpoužívanější. Tento vrut je opatřen trubovým závitem pro kvalitní ukotvení a kuželovým tělem.

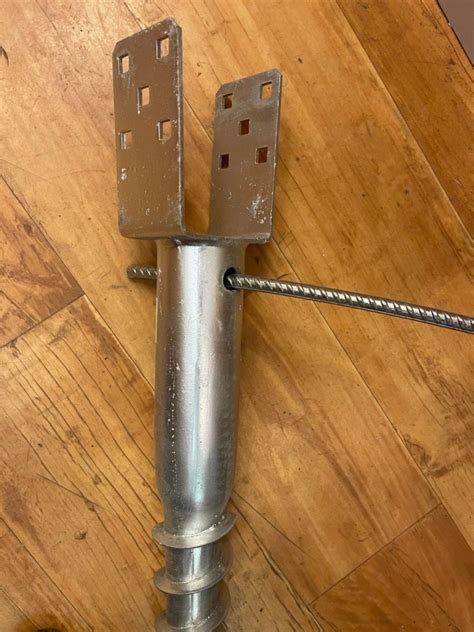

• Zemní vrut s patkou tvaru U: Jedná se o produkt výhradně používaný pro kotvení dřevěných konstrukcí. V nabídce máme hned tři různé šířky, pro konkrétní rozměry dřevěných trámů. U patka je součástí vrutu a to zvyšuje její pevnost. Vrut je opatřen kuželovým závitem.

Montáž zemných vrutov

Stejným způsobem, jako se šroubuje vrut do dřeva, montují se také zemní vruty. Velkým a snad jediným rozdílem je použité nářadí. Jako první použijeme ocelovou tyč k zavrtávání zemních vrutů. Vhodná také pro vytvoření vodícího otvoru. Před montáží je vhodné s ní "předvrtat" zeminu. Zaražením tyče v první řadě zjistíme, zda v cestě není nějaký kámen. Hlavním důvodem je ale vedení vrutu přímo směrem, kterým jsme tyč zatloukli. Nyní je čas na zašroubování vrutu do připraveného otvoru. Při prvních několika otáčkách, je nutné vrut dostatečně tlačit do země. Šroubovice by mohla zeminu vydrolit a vytahovat z vrtu pryč. Zde přijde opět na řadu tyč. Každý námi nabízený zemní vrut je opatřen otvory, kterými tyč provlékneme. S přibývající hloubkou, vzrůstá také odpor při šroubování a je potřeba vynaložit větší úsilí. Páku tedy využijeme na maximum. V kvalitní zemině se nezřídka stává, že 50 cm dlouhá tyč je málo. V tomto případě je nutné použití delší páky. Univerzální vrut se montuje tak, aby bylo možné obsluhovat jistící šroub. U vrutů s patkou se výška většinou stanovuje konstrukcí stavby.

Výber a Montáž Kotviacich Pätiek: Dôležité Aspekty

Voľba materiálu a povrchovej úpravy

Při volbě kotevní patky musíme zvážit i její materiál nebo povrchovou úpravu. Volba záleží na zamýšleném využití. Ve většině případů bude stačit pozinkovaná patka, ale v náročnějším prostředí je lepší použít patku z nerezu.

• Žiarové zinkovanie: Ponorenie do tekutého zinku vytvára hrubú ochrannú vrstvu, ktorá preniká aj do zvarov a hrán. Žárové zinkování je jedním z nejlepších způsobů, jak ochránit ocelové prvky před korozí. Má velmi dlouhou životnost a vyznačuje se stejnoměrnou ochranou v ohybech i na hranách. Žárově zinkované patky sice nejsou tak pěkné, ale vydrží Vám mnohem déle!
• Galvanicky pozinkované patky: Vypadají sice moc pěkně a "září", ale z dlouhodobého hlediska oceníte žárově zinkované patky.
• Nerezové prvky: Jak již název napovídá, jsou vyrobeny z nerezavějící oceli. Nerezovou ocel dělíme do několika tříd, podle několika norem. Na trhu běžně narazíte na nerezovou ocel A1 až A4, ale nejčastěji se setkáte s prvky typu A2 nebo A4. Nejpoužívanější nerez A2 (AISI 304) lze použít bez jakýchkoli obav z koroze i ve venkovním prostředí. Nerezové patky jsou zpravidla velmi drahé, a proto se moc nepoužívají. Pro běžné použití rozhodně doporučujeme žárově zinkované kotevní patky.

Správna veľkosť pätky

Vždy vyberajte pätku presne podľa rozmeru vášho dreva. Ak máte hranol 100x100 mm, potrebujete pätku 100 mm. Vôľa by mala byť minimálna (max. 1-2 mm z každej strany), aby konštrukcia po priskrutkovaní nepracovala a nekývala sa. Rozmer stĺpa: pätka musí sedieť na šírku/výšku. Na hranol 100×100 mm voľte U-pätku 100 mm.

Kvalita pätky

Kvalitu a pevnosť patek udává mimo jiné tloušťka plechu. V ideálním případě by tloušťka materiálu měla být alespoň 4 mm.

Ochrana dreva

Drevo sa dotýka betónu: stĺp nesmie stáť „na dne“ pätky. Pro vyšší odolnost vůči vlhkosti (a hnilobě dřeva) doporučujeme dřevo ošetřit vhodným nátěrem nebo impregnací.

Spojovací Materiál

Kvalitná pätka potrebuje kvalitný spoj. Pre dokonalé uchytenie dreveného hranola do kovania u nás nájdete aj profi spojovací materiál.

• Skrutky RAPI-TEC: Variantou číslo jedna, ktorú doporučujeme, je použití vrutů RAPI-TEC, určených přímo do tesařského kování, patek a zemních vrutů. Jedná se o vruty vyrobené z jakostní oceli s vysokou pevností, které mají válcové osazení pod hlavou a zapadnou přesně do otvorů v kotevní patce.
• Štandardné stavebné skrutky: Druhou nejčastější variantou je použití standardních konstrukčních vrutů s talířovou hlavou nebo stavebních vrutů RAPITEC SK-PLUS. Oba výše uvedené typy vrutů mají kvalitní povrchovou úpravu s kluzným povlakem na závitu a šroubují se také přímo bez předvrtání do plného materiálu.
• Závitové tyče a podložky: Závitové tyče + matice a VEĽKÉ podložky (DIN 9021) rozložia tlak v dreve. U patek tvaru T, které se zasouvají do vyříznuté drážky v trámku, je pro montáž nutné použít závitové svorníky, šestihranné nebo vratové šrouby v průměru závitu M10 a délce podle průřezu trámku. V tomto případě se musí v trámku vyvrtat otvory o průměru 10,5 -11 mm v přesné pozici jako jsou otvory v patce.

Spojovací materiál, který zvolíte na upevnění dřeva do kotevní patky, by měl odpovídat celému projektu. Pokud například volíme nerezové patky, kombinujeme je nejlépe s nerezovými vruty. Závitové tyče, kterými lze dřevo do patky též ukotvit, musíme v místě řezu ošetřit před korozí například zinkovým sprejem.

Všeobecné Kotvy do Betónu

Kotvy do betónu - pevné a spoľahlivé ukotvenie pre rôzne konštrukcie. Kotva do betónu je nevyhnutným upevňovacím prvkom pre montáž rôznych konštrukcií, zariadení a nosných prvkov do betónových povrchov. Vďaka vysokej nosnosti a odolnosti voči vytrhnutiu sa používa v stavebníctve, priemysle, montážnych prácach aj pri kotvení zábradlí, pergol, prístreškov či iných nosných prvkov. Kotvy do betónu sa používajú na upevnenie predmetov na betónové alebo kamenné povrchy. Je to po chemickom kotvení najúčinnejší spôsob uchytenia materiálu na podklad. Tieto kotvy sú často používané v stavebníctve, aby sa upevnili oceľové konštrukcie, zábradlia, schody, rôzne stroje, alebo iné predmety na betónové alebo kamenné povrchy. Kotvy do betónu môžu byť použité na vnútorné alebo vonkajšie aplikácie a môžu byť nainštalované do horizontálnych alebo vertikálnych povrchov.

Výhody kotiev do betónu

• Vysoká pevnosť a spoľahlivosť - Zabezpečuje stabilné ukotvenie aj pri vysokom zaťažení.
• Odolnosť voči poveternostným vplyvom - Kotvy sú vyrobené z kvalitných materiálov, ktoré odolávajú korózii a mechanickému opotrebeniu.
• Rýchla a jednoduchá montáž - Natĺkacia kotva do betónu umožňuje rýchlu inštaláciu bez nutnosti zložitého náradia. Výhodou kotiev do betónu je ich rýchla použiteľnosť. Pri kotvách do betónu odpadá nutnosť čakania na zaschnutie chemickej kotvy, čiže predmet je uchytený prakticky okamžite.
• Univerzálne použitie - Vhodné na ukotvenie zábradlí, konzol, konštrukcií, strojov, regálov a ďalších prvkov.
• Rôzne typy pre rôzne potreby - V ponuke sú mechanické, chemické, rozperné aj natĺkacie kotvy do betónu. Kotvy do betónových povrchov sú zväčša celokovové, ale v malom počte sú aj kombinácie kov s plastom.

Typy kotiev do betónu a ich využitie

Medzi najpoužívanejšie patrí natĺkacia kotva do betónu, ktorá sa ľahko aplikuje a ponúka vysokú pevnosť spoja. Správna voľba kotvy závisí od typu konštrukcie, požadovaného zaťaženia a podmienok prostredia, v ktorom bude kotva použitá. V našej ponuke nájdete široký výber kotiev do betónu, vrátane natĺkacích kotiev do betónu, rozperných a chemických variantov.

Aplikácie kotiev do betónu

• Stavebné konštrukcie - Kotvenie oceľových a drevených prvkov do betónu.
• Zábradlia a oplotenia - Stabilná montáž vonkajších aj vnútorných zábradlí.
• Priemysel a výroba - Uchytenie strojov, technologických zariadení a konzol.
• Montáž pergol a prístreškov - Pevné ukotvenie nosných stĺpov do betónového podkladu.

Postup montáže kotviacej pätky (príklad)

Pri inštalácii do čerstvého betónu je dôležitá kontrola počas tuhnutia: po 10-15 min doladíte polohu a nechajte tuhnúť minimálne odporúčanú dobu. Následne prebehne upevnenie stĺpa a finálna kontrola: vložte stĺp, predvŕtajte, použite závitové tyče/vruty a veľké podložky, dotiahnite; skontrolujte zvislosť. Kotviace pätky sú detail, ktorý rozhoduje o stabilite a životnosti. Správny výber typu, presné osadenie a kvalitné kotvy znamenajú, že pergolu ani plot neprekvapí vietor, dážď ani sneh.
