Kotvenie skleneného zábradlia rozhoduje o tom, ako budete sklenené zábradlie vnímať, ako bude v priestore na vás pôsobiť. Umožňuje vytvárať prvý dojem, dotyk elegancie a štýlu. Správne kotvenie zábradlia je kľúčové aj pre vašu bezpečnosť a stabilitu. Spoznajte aktuálne možnosti. Sklenené balustrády vyzerajú rovnako dobre v domácnostiach, komerčných nákupných centrách, administratívnych budovách alebo na verejných priestranstvách. Hodia sa do tradičných aj moderných priestorov.
Pre tmavé a celkom uzavreté vnútorné priestory, ako sú schodiská, sklenené zábradlie pomôže otvoriť a presvetliť priestor s dostatkom svetla. Sklenené balustrády vyrábame z vrstveného tvrdeného skla, ktoré je pevné a dokonale bezpečné. Pri celkovom dizajne a vizuálnej stránke, veľmi záleží od spôsobu uchytenia, ktorý si môžete, vzhľadom na pripravenosť priestoru, dovoliť. O štandardných spôsoboch kotvenia skleneného zábradlia sme už dávnejšie písali, chceme sa s vami podeliť o naše vedomosti, ktoré zbierame už viac ako 25 rokov a o aktuálne možnosti, s ktorými máme najlepšie skúsenosti.
Dizajn a bezpečnostné normy pri kotvení zábradlia
Kotvenie zábradlia je aj o dizajne. Podstatou kvality každého zábradlia je dobré naprojektovanie vzhľadom na účel zábradlia, charakteristiku stavby, či prepadovú výšku. Sklo sa vynikajúco kombinuje s drevom, antikorom i kovom, čo vám dáva možnosť vybrať si dizajn presne podľa vašich požiadaviek. Vzhľadom na účel zábradlia, musí byť balustráda, vrátane kotvenia, schopná prenášať požadované zaťaženie na celú nosnú konštrukciu. Zábradlie musí v prvom rade spĺňať bezpečnostné normy. Kotvenie môže byť tvorené pevnými úchytmi alebo zapustením do profilu. Kotviace profily bývajú priamo zabudované do priľahlej nosnej konštrukcie, spravidla sa jedná o zabetónované kotevné dosky.
Typy kotvenia skleneného zábradlia
Bočné kotvenie zábradlia
Sklenené zábradlie s uchytením na terčoch
Uchytenie zábradlia zo skla na terčoch je najbežnejší typ skleného zábradlia. Má širokú paletu možností použitia. Z viacerých ohľadov ide o ekonomickú verziu. Sklenené zábradlie na terčoch môžete umiestniť do interiéru domácnosti i firmy, k vstupnému schodisku, či na balkón alebo na presklenie terasy. Zábradlie na terčoch je možné kotviť okrem betónu aj do dreva, či do oceľovej konštrukcie.
Bodové úchyty musia udržať váhu celého zábradlia, preto volíme väčší počet terčov, ktoré sú rovnomerne rozmiestnené, aby rozložili váhu zábradlia a zabezpečili jeho pevnosť zábradlia automaticky rozložiť po zvyšok konštrukcie. Preto minimálna výška betónovej dosky pre uchytenie terčov, najčastejšie cez chemickú kotvu, je 250 mm. Bodové kotvenie môže vyzerať aj ako zapustené. Platí najmä pre schodiskové zábradlie s uchytením skleneného zábradlia zboku do schodníc. Pomocou bodových úchytov, s použitím vrchnej krytky vo farbe stupňov schodiska, docielime efekt zapusteného zábradlia.

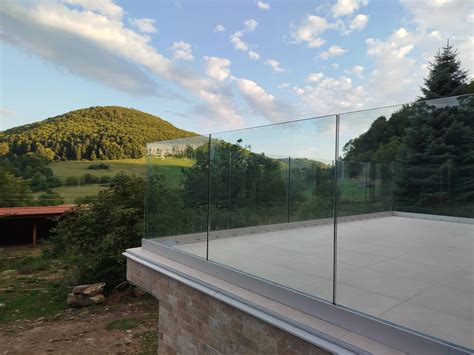

Sklenené zábradlie s bočným kotvením do profilu
Na vytvorenie čistého spojenia medzi sklenenou zábradlí a priľahlou podlahou alebo obkladom používame nerezové profily. Eliminujeme nutnosť vŕtania dier pre bočné úchyty, aby samonosné zábradlie pevne držalo na mieste. Môžete sa o sklenené zábradlie spokojne oprieť. Ak by vám pri opieraní nevyhovoval priamy dotyk so sklom, vo vrchnej časti môže pribudnúť madlo na zábradlie.
Pre bezrámové zábradlie na terasu môžu byť sklenené panely uchytené na mieste aj konštrukčne náročnejším spôsobe, aby sme zabezpečilo napríklad aj odvodnenie terasy. Kovový profil je vloženým z bočnej časti podlahy. Táto voľba vyžaduje skoršiu prípravu v rannej fáze výstavby alebo rekonštrukcie a o niečo viac času a zručností. Na druhej strane, kotvenie skla do profilu vám prinesie odmenu nerušeným výhľadom, cez ktorú môžete obdivovať okolie. Najmä na terase.
Prémiový systém kotvenia s uchytením zábradlia zboku je vhodný pre špeciálne typy kotvenia, kde sa počíta s minimalizmom. Celý kotviaci profil môže byť zároveň prekrytý. Vhodné je pre interiér aj pre exteriér, a taktiež kotvenie do betónu, do železa, do dreva. Bočné kotvenie do profilu nie je automaticky možné všade, preto pre nájdenie optimálneho riešenia vám odporúčame vopred s nami skonzultovať vaše predstavy. Najmä z dôvodu množstva faktorov vplývajúcich na vhodnosť použitia tohto spôsobu uchytenia skleného zábradlia.

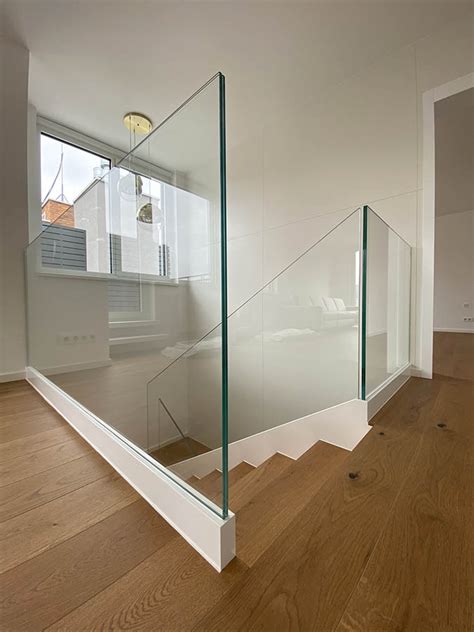

Sklenené zábradlie so spodným kotvením do profilu
Špeciálne prispôsobené U profily vám umožňujú nainštalovať balustrádu priamo na hranu betónového povrchu, aby ste optimálne využili priestor. Výsledkom je hladšie spojenie medzi zábradlím a priľahlými podlahami alebo obkladmi. Kotviaci systém so spodným kotvením patrí k prémiovým spôsobom uchytenia zábradlia. Vhodný je pre špeciálne typy kotvenia, kde sa počíta s minimalizmom. Kotviaca lišta môže byť zároveň prekrytá. Vhodné pre interiér aj pre exteriér. Vhodné kotvenie prevažne do betónovej a do železnej konštrukcie. Pri tomto type uchytenia zábradlia zo skla, nie je vhodné kotvenie do dreva. Dôležitá je vzdialenosť od okraja dosky.
Podobne ako v prípade bočného kotvenia, odporúčame konzultovať s nami vaše predstavy, aby sme spoločne našli optimálne riešenie. Na vhodnosť použitie vplýva množstvo faktorov.

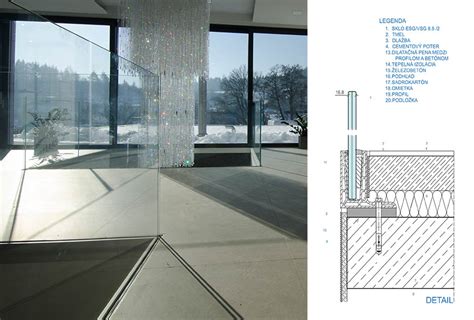

Sklenené zábradlie so spodným kotvením so zapustením do podlahy
Prémiovou možnosťou skleneného zábradlia, ktoré je extrémne pevné a bezpečné, je umiestniť kotviaci profil zábradlia pod podlahu alebo obloženie. Keď chcete dosiahnuť dokonale čisté spojenie medzi sklom zábradlia a okolitou podlahou alebo obkladom, kde nie je viditeľný kotviaci prvok. Úžasne s týmto riešením vyniknú verejné priestory, ako sú štadióny, letiská a nákupné centrá.
Prémiový systém kotvenia so zapustením do spodu je vhodný pre špeciálne typy kotvenia, kde sa počíta s minimalizmom. Kotviaci profil môže byť zároveň prekrytý. Vhodné je pre interiér aj pre exteriér, a taktiež kotvenie do betónu, do železa. Na vhodnosť použitie vplýva množstvo faktorov. Odporúčame vám konzultovať s nami vaše predstavy, aby sme spoločne našli optimálne riešenie. Nie je vhodné kotvenie do dreva.
Montáž interiérového skleneného zábradlia s uchytením na terčoch
Sklenené zábradlie s uchytením na kotvách na zábradlie (Spigoty)
Kotvy na zábradlie bezpečne držia sklo na svojom mieste a bránia mu v posúvaní, pohybe alebo kolísaní. Nožičky do nemusia byť objemné. Môžete si zvoliť tenký a nenápadný dizajn vyrobený z nehrdzavejúcej ocele. Výhodu majú aj vtedy, keď riešite plynulé odvodnenie terasy. Kľúčovou vecou, na ktorú treba pamätať pri navrhovaní zábradlia na kotvách je rozloženie hmotnosti a dostatočný počet nožičiek. Často je doplnené o nerezové madlo na zábradlie, ktoré poskytuje komfort pri opieraní sa.
Nerezové nožičky na zábradlie, známe aj ako spigoty, sú alternatíva k uchyteniu cez terčový systém. Kotvy na zábradlie sú vhodnejšie tam, kde je výška betónovej dosky pre uchytenie je nižšia ako 150 mm. Sú rovnako vhodné pre použitie v interiéri aj v exteriéri. Dajú sa kotviť do dreva, do betónu, aj do oceľovej konštrukcie. Najčastejšie sa kotvy, spigoty kotvia do podlahy zhora, ako v tomto prípade terasy rodinného domu pri Banskej Bystrici.
Alternatívne materiály a systémy zábradlí
Nerezové zábradlie s bočnými úchytmi
Antikorové zábradlia so sklenenými výplňami sú bez ohľadu na extrémy počasia alebo frekvenciu používania vhodnou možnosťou. Na rozdiel od bezrámového zábradlia obsahuje viac zložitejšiu konštrukciu, ktorá však bude pevne držať na mieste. Vďaka tomu je populárnou voľbou pre použitie na vonkajších balkónoch a na schodiskách s vysokou premávkou, ako napríklad v administratívnych budovách s množstvom kancelárií. Sklo býva vsadené medzi stĺpiky cez úchyty po bokoch konštrukcie zábradlia. Ľahko sa uchopí a pri kombinácií nereze a skla, ľuďom umožňuje cítiť sa bezpečne.
Oceľové zábradlie s nerezovou sieťou
Nerezová lanková sieť je našou novinkou, ktorá plní funkciu interiérového zábradlia s výnimočným dizajnom. Nerezová sieť je istá náhrada skla, najmä pri inštalácii v interiéri. Zabezpečí priehľadnosť a so zariadením v industriálnom štýle pekne dotvára celkový efekt priestoru. Páčia sa vám presvetlené a prevzdušnené priestory?
Kotvenie v ETICS: Výzvy a riešenia pre tepelné mosty
V modernej výstavbe sa čoraz častejšie stretávame s požiadavkou inštalovať ťažšie prvky (napr. zábradlia, žalúzie alebo konzoly pre klimatizáciu) na fasády s kontaktnými izolačnými systémami ETICS. Štandardné upevnenie priamo do izolácie nie je možné z dôvodu nedostatočnej nosnosti a upevnenie pomocou oceľových konzol, uhlových konzol a závitových tyčí, ktoré prechádzajú cez tepelnú izoláciu, je významným zdrojom bodových alebo lineárnych tepelných mostov.
Prečo je kotvenie v ETICS problematické
Oceľové kotviace prvky majú v porovnaní s izolačnými materiálmi výrazne vyššiu tepelnú vodivosť. Z tohto dôvodu sa v súčasnej výstavbe čoraz častejšie používajú systémové riešenia, ktoré umožňujú prenášať zaťaženie na nosnú konštrukciu bez výrazného narušenia tepelnoizolačného plášťa budovy. Účinným riešením sú špeciálne nosné konzoly a bloky vyrobené z materiálov s nízkou tepelnou vodivosťou. Tieto prvky prenášajú zaťaženie cez tepelnú izoláciu na nosnú konštrukciu a zároveň minimalizujú alebo úplne eliminujú tepelné mosty.
LIFIX L: Montážna nosná konzola pre ETICS
LIFIX L je montážna nosná konzola určená na upevňovanie ťažších prvkov na fasády ETICS. Je vyrobená z tvrdeného polyuretánu s hustotou 450 kg/m³, čo zaisťuje nízku tepelnú vodivosť 0,068 W/m.K a vysokú nosnosť. Produkt má certifikát európskeho technického posúdenia ETA, ktorý potvrdzuje jeho statické vlastnosti a súlad s EAD 040868-00-0404. Prvok má tvar L s dvoma montážnymi plochami - prednou a bočnou. Konzola je veľmi univerzálna.
Možnosti ukotvenia a nosnosť LIFIX L konzoly
Predmety je možné ukotviť k prvku LIFIX pomocou skrutky z nehrdzavejúcej ocele s priemerom 8 mm a dĺžkou 60 mm. Minimálna hĺbka ukotvenia je 40 mm. Otvory na ukotvenie je potrebné vopred vyvŕtať vrtákom s priemerom 5 mm bez príklepu. Ďalšou možnosťou je ukotvenie pomocou závrtných matíc M8/16/30 mm a metrických skrutiek M8. Použitie závrtných matíc zaisťuje rozoberateľný spoj, takže je možné pripevnený prvok demontovať a znovu pripevniť, čo sa hodí napr. pri renovácii okeníc. Konzola je testovaná pre prisadenú aj odsadenú montáž a pre rôzne spôsoby umiestnenia a počet skrutiek či závrtných matíc. Jedna konzola prenesie zaťaženie 1,7 kN až 9 kN v závislosti od smeru zaťaženia a veľkosti konzoly. Všeobecne je možné počítať s únosnosťou konzoly min. 100 kg.
Konzola LIFIX L sa do nosnej konštrukcie kotví buď tromi závitovými tyčami na chemickú kotvu, alebo 3 ks rámových hmoždiniek. Pri kotvení je nutné zohľadniť typ podkladu. Počet a spôsob kotvenia musí zodpovedať statickému návrhu vykonaného autorizovanou osobou. V praxi sa voľba medzi typmi kotvenia riadi konkrétnymi statickými požiadavkami projektu a typom montovaných prvkov. Kotviace prvky sú úplne skryté pod tepelnou izoláciou a nedochádza tak k tepelným mostom. Konzoly LIFIX sú vyrábané v dĺžkach 80-300 mm po 20 mm, podľa hrúbky tepelnej izolácie. Konzola LIFIX L predstavuje univerzálne riešenie pre vytvorenie nosného bodu v kontaktnom zatepľovacom systéme bez výrazného narušenia tepelnej izolácie.
| Vlastnosť | Popis |
|---|---|
| Materiál | Tvrdený polyuretán |
| Hustota | 450 kg/m³ |
| Tepelná vodivosť | 0,068 W/m.K |
| Certifikácia | ETA, EAD 040868-00-0404 |
| Tvar | L (s prednou a bočnou montážnou plochou) |
| Nosnosť (jedna konzola) | 1,7 kN až 9 kN (podľa zaťaženia a veľkosti) |
| Únosnosť (min.) | 100 kg |
| Dĺžky | 80-300 mm (po 20 mm) |
Všeobecné metódy kotvenia zábradlia podľa podkladu
Zábradlia sú kľúčovým bezpečnostným prvkom na balkónoch, terasách, schodiskách a v priemyselných budovách. Výber správnej metódy kotvenia závisí od typu podkladu, materiálu zábradlia a jeho zaťaženia.
- Kotvenie do betónového podkladu: Jedným z najbežnejších spôsobov upevnenia zábradlia je kotvenie do betónového podkladu. Používa sa pri balkónoch, lodžiách a schodiskách. Chemická kotva je vysokopevnostné riešenie, ktoré zahŕňa vyvŕtanie otvoru, jeho vyplnenie špeciálnou chemickou maltou a vloženie závitovej tyče alebo skrutky. Prikladom je kotvenie zábradlia do schodiskovej dosky - použitý kotviaci prvok KP-R 310 zábradlie krycia miska 150 s minimálnou kvalitou betónu B20.
- Kotvenie do oceľových konštrukcií: V prípade zábradlí inštalovaných na oceľových konštrukciách (napr. na nosníkoch, stĺpoch alebo rámoch) sa často používajú skrutky, svorníky a zváracie metódy.
- Kotvenie do drevených podkladov: Pri montáži zábradlia na drevené podklady (napr. drevené terasy alebo schodiská) je dôležité použiť vhodné skrutky alebo svorníky s dostatočnou dĺžkou a pevnosťou. Správny výber kotviaceho materiálu je rozhodujúci pre životnosť a bezpečnosť zábradlia.
Príklady univerzálnych kotviacich prvkov a komponentov
Existujú univerzálne kotviace prvky oceľového stĺpika zábradlia, ktoré sú stavebným výrobkom podľa zákona 90/1998 Z.z. a s vyhlásením zhody. Tieto výrobky spĺňajú základné požiadavky na stavby podľa § 43d zákona 50/1976 Zb. (stavebný zákon) a môžu mať statický posudok, ktorý zjednodušuje práce pri osadzovaní zábradlia.
Medzi špecifické nerezové kotviace príruby patria napríklad: 54180-240-42 pre rúrku pr. 50, 50110-240 pre rúrku pr. 50, 50011-240 pre rúrku pr. 50, 54181-240-34 pre rúrku pr. 33,7 mm (bočná), 54180-240-34 pre rúrku pr. 33,7 mm, 54182-240-40 pre jekl pr. 40, a 54155-240 pre rúrku pr. 42 (s gumovým tesnením). Materiálom je často nerezová oceľ s matnou/brúsenou povrchovou úpravou K240, trieda ocele AISI 304 (A2). Typ kotvenia môže byť bočný (madlo) s uchytením na trubku.
