Zhotovenie a kotvenie železobetónového schodiska: Komplexný sprievodca

Schodisko je jedným z najviac namáhaných konštrukčných prvkov v dome. Voľba správneho materiálu zásadne ovplyvňuje životnosť, stabilitu aj cenu schodiska. Všestrannosť betónu spolu s inovatívnym dizajnom a dokončovacím procesom vám umožňuje vytvoriť monolitické konštrukcie, ktoré sú vizuálne príjemné a mimoriadne stabilné v súkromnom dome. Betónové podlahy sú obzvlášť obľúbené, pretože sú trvanlivejšie ako drevo a sú lacnejšie ako inštalácia kovových schodov. Pri správnom dizajne je betónové schodisko nielen funkčné, ale môže tiež pridať estetickú hodnotu k celkovému dizajnu budovy.

Hľadáte odbornú radu, ako zhotoviť schody z betónu? Aké pravidlá dodržiavať pri realizácii projektu, a tiež ako sa naň dôkladne pripraviť? To všetko sa dozviete v nasledujúcom prehľadnom návode. Dôkladná príprava je polovicou úspechu!

Výhody a typy železobetónových schodísk

Betón je dobre známy pre jeho trvalé, spoľahlivé vlastnosti. Železobetónové schodisko je oproti ostatným konštrukčným systémom najrobustnejšie. Betónové konštrukcie sú odolné voči erózii a poškodeniu zaplavením alebo požiarom. Sú dodávané aj v jednotkách, ktoré je možné rýchlo a efektívne inštalovať v ktoromkoľvek štádiu procesu výstavby. Monolit je vysoko odolný voči opotrebeniu, môžete vykonať kroky štandardného typu alebo začať budovať modernizovanú konštrukciu. Hustý prefabrikovaný betón má vynikajúce akustické vlastnosti spojené s problémami prenosu zvuku. Pripravené betónové podlahy sú samozrejmou voľbou pre únik požiaru. Údržba a vynikajúca životnosť sú neoddeliteľnou súčasťou dizajnu. Železobetónové schody sú pevné a sú vhodné aj do exteriéru.

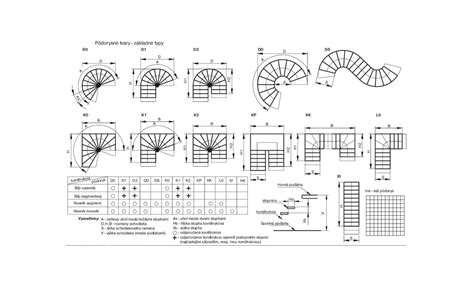

Typy schodov používané v pozemných stavbách sú vo všeobecnosti založené na forme. Môže tu byť rovný železobetón, s otočením a kontinuálnym - je to široké prekrytie. Existujú prefabrikované skrutky alebo U-štruktúra. Tento typ schodiska sa používa v podmienkach medzi dvoma podlažiami. Štvrťrok je ten, ktorý mení svoj smer buď doprava, alebo doľava. To sa otáča o 90 stupňov, keď sa zdvihne pripojiť dve rôzne úrovne. Nazýva sa tiež L-rebrík. V prípade otočenia do polovice sa zmení smer pohybu o 180 °. Trojštvrťový smer sa mení trikrát a horné rozpätie v prípade troch štvrťročných krokov prekračuje dolné rozpätie. Takéto podlahy sú vhodné najmä na výstavbu vysokorýchlostných schodísk.

Prefabrikované podlahy môžu byť riešené ako samostatné jednotky alebo môžu byť zhotovené ako kompletný prefabrikovaný schodišťový schod a pripojené pristátie. Prípravné pristátia môžu byť pripevnené k hornej alebo dolnej časti schodiska a tiež vybavené horným aj dolným odpočívadlom.

Dôležitosť presného návrhu a výpočtov

Či sa jedná o opravu staveniska alebo o jeho výstavbu, je potrebné urobiť jasné výkresy, aby sa dosiahol kvalitný projekt. Na začiatku je potrebné nájsť celkový vzostup stropu, merajúci celkovú výšku od plánovanej základne až po vyššiu úroveň alebo podlahu. Potom zmerajte priebeh krokov a nastavte vzdialenosť medzi prednou a zadnou časťou konštrukcie. V druhej etape spočítajte počet krokov, ktoré budú potrebné. To sa dá dosiahnuť nastavením výšky konštrukcie, celkovej výšky z nižšej úrovne do hornej úrovne a vydelením tohto čísla výškou nadmorskej výšky, to znamená výškou každého kroku. Ak je toto číslo zobrazené ako desatinné číslo, musí byť zaokrúhlené na najbližšie celé číslo. Ak je postavený takým spôsobom, že najvyšší chránič je o krok pod úrovňou podlahy, na ktorej staviate, potom počet chráničov, ktoré potrebujete, bude o 1 menší ako počet stúpačiek.

Je dôležité určiť rozmery výšky a hĺbky behúňa. Hĺbka každého behúňa, horný povrch schodíka, je ohybnejšia, ale každá z nich musí byť aspoň 27,9 cm, aby sa zistila výška stúpania, celkový zdvih celej konštrukcie by mal byť vydelený počtom stúpačiek. Teraz vyrátajte hĺbku stupňa (b). Predpokladá sa pritom, že priemerná dĺžka (a) je 630 mm. Aby chôdza po schodisku bola pohodlná, musí platiť vzťah 2 . h + b = a. Schodisko by malo mať výšku stupňa 160 mm a hĺbku stupňa 310 mm. Prispôsobujú sa priestoru, ktorý máme k dispozícii.

Stavebné predpisy zabezpečujú bezpečnosť schodov v súlade s pravidlami, ktoré platia pre výšku a hĺbku každého schodíka, podpery a zábradlia. Počas výstavby musia byť normy brané vážne, pretože malá chyba môže viesť k vážnym zraneniam. Medzinárodný stavebný kódex stanovuje pravidlá pre postup. Krok, ktorý sa líši výškou, šírkou alebo hĺbkou než zvyšok na rebríku, môže narušiť rovnováhu osoby počas používania konštrukcie, čo spôsobí jej pád. Kódy budovania kroku sú založené na skutočnosti, že ľudia používajúci prekrývanie očakávajú, že každý krok bude v rovnakej výške.

Regulované parametre schodiska

• Maximálna výška zdvihu: 21 cm.
• Minimálna hĺbka behúňa (horná plocha stupňa): aspoň 27,9 cm (11 palcov).
• Maximálna zmena hĺbky behúňa: 0,95 cm (0,375 palca) medzi najhlbšími a najplytšími.
• Výška stúpačiek (vertikálny rozmer): Maximálna 17,78 cm (7 palcov), minimálna 10,16 cm (4 palce).
• Maximálna zmena výšky stúpačiek: 0,95 cm (0,375 palca) medzi najvyššou a najnižšou.
• Minimálna šírka konštrukcie: 91,44 cm (36 palcov). V rodinnom dome najmenej 900 mm.
• Minimálna svetlá výška (headroom): 203,2 cm (80 palcov) pozdĺž celého zdvihu podlahy.
• Pristátia (podesty): Každá konštrukcia vyžaduje pristátie s dĺžkou rovnou šírke presahu, ale vyžaduje sa dĺžka pristátia viac ako 121,92 cm (48 palcov). Na jednom ramene môže byť najviac 16 stupňov, potom je potrebná medzipodesta.

Zábradlie

Každé schodisko musí mať zábradlie. Každé obytné schodisko so štyrmi alebo viacerými stúpačkami by malo byť z bezpečnostných dôvodov vybavené zábradlím. Inštalatéri musia inštalovať zábradlia 86,36 - 96,52 cm (34 - 38 palcov) nad schodmi a zábradlia nemôžu vyčnievať viac ako 11,43 cm (4,5 palca) od steny na oboch stranách schodiska. Okrúhle zábradlia by mali mať priemer 0,635 až 5,08 cm (1/4 až 2 palce) a zábradlia iných tvarov by mali mať vonkajší obvod najviac 10,16 cm (4 palce). Veľké zábradlia by mali obsahovať drážky, aby sa zabezpečil bezpečný výstup a vstup.

Pred vyplnením debnenia je potrebné porovnať rozmery s údajmi špecifikovanými v projekte. Pri identifikácii nepresností bude potrebné prepočítať hodnotu. Kroky sa musia starostlivo overiť, inak sa spochybní pevnosť prekrytia.

Príprava podkladu a debnenia

Predtým než začnete so samotnou realizáciou projektu, uistite sa, že ste na všetky fázy dokonale pripravený. Príprava zahŕňa v prvom rade zaistenie bezpečnosti na pracovisku tak, aby ste neohrozili ani seba, ani ostatných pomocníkov. Všeobecnou myšlienkou prípravy podkladu je jednoducho zabezpečiť, že pôda, na ktorej bude postavený rebrík, bude kompaktná, aby sa zabránilo potopeniu počas liatia cementu. Rovnako ako by bolo zlým nápadom postaviť celý dom na nerovnom, voľnom povrchu, je tiež nebezpečné postaviť ťažké betónové schodisko na zlý základ. Najprv sa musíte uistiť, že základňa kože je úplne rovná na zemi. Potom skontrolujte medzery medzi základňou alebo verandou. Ak sú viditeľné medzery, potom musíte vyplniť otvory.

Dôležitým krokom pri stavbe betónových schodov je použitie správneho debnenia a správne vypočítaný schodišťový schod. Materiál na debnenie musí byť odolný voči vlhkosti. Stojí za to venovať pozornosť optimálnej veľkosti betónových schodov a používať pevné drevené dosky. Dosky musia byť najmenej 2 cm hrubé, aby podporovali hmotnosť zmesi. Perfektná hrúbka preglejky je 2 cm. Celá štruktúra formulára musí byť podporovaná správami 4x4.

Konštrukcia a kotvenie debnenia

Prvým krokom je príprava debnenia, do ktorého sa následne vleje betón. Hotové debnenie položte na miesto, kde majú betónové schody stáť a pevne ho ukotvite. Montáž rámu sa vykonáva samoreznými skrutkami. Na zaistenie dreveného debnenia použite dlhé skrutky a klince. Formu si opätovne prekontrolujte použitím vodováhy. Skontrolujte tiež všetky miery a vzdialenosti. Bočné časti a spodný okraj by mali byť upevnené bez medzier. Pripevnenie panelov znamená použitie konštrukcie, aby sa zabezpečilo, že betón nevytečie a nestratí svoj tvar skôr, ako sa úplne vytvrdí. Vnútorná časť je ošetrená olejom alebo rozložená fóliou. Nezabudnite tiež dodržať mierny sklon schodov (asi 92°), vďaka čomu bude umožnené odtekanie vody zo schodiska. Tvar betónovej konštrukcie v druhom poschodí by mal byť spojený so stropom, ak sa jedná o druhé poschodie. Odporúča sa, aby betónový strop a schody boli naliate v jeden deň, aby sa vytvorilo pevné spojenie medzi komponentmi. Pomocou špičkovej európskej výrobnej technológie poskytuje debnenie vynikajúcu povrchovú úpravu.

Výstuž železobetónového schodiska

Betónové podlahy, ktoré sú odliate na miesto, vyžadujú veľa vystuženia, takže keď má schodišťový systém spoj, musí podoprieť zaťaženie prvkov medzi nimi tak, aby sa prenieslo na referenčný bod, napríklad na stenu, nosník alebo stĺp. Steny sú spravidla prvkami, ktoré nesú hlavnú záťaž pre schodiskové bunky.

Do debnenia sa ukladajú prúty výstuže - najčastejšie roxory s priemerom 8-12 mm - a prepájajú sa viazacím drôtom alebo zváraním. Kari siete sú jednoduché, cenovo dostupné a efektívne riešenie pre železobetónové schodiská. Rebrovaná oceľ (roxor) sa používa tam, kde je potrebné výstuž prispôsobiť tvaru schodiska. Pozinkované oceľové profily sú ideálne na dodatočné zosilnenie kovových či betónových schodísk. Odporúča sa použiť kari siete namiesto drahých tvarovaných roxorov.

Do debnenia vložte vystužovacie oceľové rohože tak, aby ste ponechali vzdialenosť minimálne 35 mm od okraja debnenia. Následne rohože dobre upevnite. Častou chybou je nedostatočné krytie výstuže betónom - malo by byť minimálne 2,5 cm, aby bola oceľ chránená pred koróziou a stratou pevnosti. Pozor si dajte aj na správne napojenie výstuže na stenu alebo podestu, pretože práve v týchto miestach často vznikajú trhliny. Prechod medzipodlahy je potrebné vyplniť monolitom, pretože prechod bude tvoriť časť zaťaženia ložiska. Výstuž sa vŕta do steny - to je jeden z dôvodov, prečo je tak dôležité udržiavať správnu vzdialenosť.

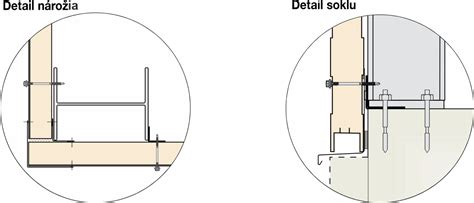

Ak je budova obkolesená betónovým blokom alebo betónovými stenami, podlahy môžu byť udržiavané kontinuálne na oboch stranách hmoždinkami alebo výstužou uloženou v stenách. Po prvé, jeden by mal vyvŕtať otvory do betónového základu, a potom blokovanie výstuže. Každá diera by mala byť asi 10,16 cm (4 palce) hlboká a 20,32 cm (8 palcov) od seba pozdĺž steny. Ak sa vyžaduje prekrytie, mal by obsahovať tretiu hĺbku kľúča dvoch hrúbok betónového povrchu a hĺbku aspoň 3,81 cm (1,5 palca) s výstužnými kolíkmi rovnými množstvu výstužného prvku, znázorneného v sekcii. Ďalšie hmoždinky možno pridať, ak je ich hĺbka a šírka dostatočná na ich použitie. Betónové stropy musia mať pod debnením dostatočné upevnenie na podporu zmesi a vystuženie.

Miešanie a betonáž

Pred realizáciou sa presvedčte, že máte k dispozícii všetky murárske potreby, náradie a stavebné materiály v súlade s typom stavebného projektu, v tomto prípade zhotovenia betónových schodov. Podľa charakteru a rozsahu danej stavby sa tiež odporúčame poradiť so skúseným odborníkom. Výsledok stavby môžu tiež ovplyvniť nepriaznivé vonkajšie podmienky. Zvážte preto výstavbu betónových schodov a vôbec prácu s betónom, pokiaľ teplota klesla pod 5°, stúpla nad 30° ale aj v prípade silného vetra či dažďa.

Betónová zmes

Najdôležitejším krokom v procese odlievania je určenie zložiek, ktoré budú tvoriť betón a ich proporcie. Je potrebné zvážiť mnoho premenných, vrátane typu cementu, veľkosti a typu kameniva, množstva vody a minerálnych a chemických nečistôt. Aj keď dobré zloženie zmesi môže stále viesť k nedostatočnej alebo zlej kvalite betónu, ak sa to robí nesprávne. Pri hľadaní najúspornejšieho zloženia by sa malo brať do úvahy niekoľko dôležitých bodov:

• Záťaž: Betón môže byť vyrobený so širokým rozsahom pevnosti, takže je to často východiskový bod. Ak zmes bude podporovať iba relatívne malé záťaže, nemôžete ju použiť na vytvorenie prekrytia.
• Spracovateľnosť (Performance): Požadovaná spracovateľnosť závisí predovšetkým od toho, ako sa má betón umiestniť. Môže sa naliať, čerpať a dokonca nastriekať na miesto, čo ovplyvní potrebný výkon. Musia sa zohľadniť aj iné faktory, ako napríklad tvar formy, vzdialenosť medzi výstužnými tyčami a zariadenia, ktoré je k dispozícii na mieste na upevnenie čerstvého betónu po jeho umiestnení.
• Podmienky prostredia: Ak je betón vystavený drsným podmienkam, môže tiež určiť potrebnú kvalitu, nie použité zaťaženie. Na miestach s chladným počasím musí byť schopná odolať mrazu.
• Povrchové opotrebenie: Pri niektorých aplikáciách fyzická námaha spravidla nosí betón a nezničuje ho.

Na betonáž sa používa betón triedy C25/30 alebo vyššej. Pre správne namiešanie betónu dodržujte odporúčaný pomer jednotlivých materiálov a to: 1 vedro univerzálneho cementu CRH Multicem, 4 vedrá štrku frakcie 0/16 alebo 0/22 mm a ½ vedra vody. Čo sa týka vody, tá musí byť čistá a bez organických zlúčenín. Pitná voda je použiteľná bez akýchkoľvek obmedzení, vodu s prírodných podzemných studní je potrebné vopred odskúšať.

Proces miešania

Miešanie betónu je veľmi dôležitým krokom na dosiahnutie dobrých konečných vlastností, ale bez správneho vybavenia to môže byť dosť ťažké. Preto mnohí uprednostňujú použitie hotového betónu. Väčšina zmesí je vyložená a zmiešaná na jednom mieste a potom prepravovaná. Výsledkom je vysoká kvalita betónu. Miešačky betónu možno použiť na prepravu už zmiešaného betónu, alebo sa môže miešanie v skutočnosti uskutočniť pomocou kamiónu, keď sa pohybuje na miesto.

Zmes miešajte asi 3-5 minút, kým nedosiahnete správnu konzistenciu. Miešanie rozdeľuje jednotku rovnomerne do cementovej pasty, zabezpečuje, že všetok cement je úplne nasýtený vodou a odstraňuje veľké vzduchové dutiny. Okrem toho miešanie ničí aglomerované zhluky častíc cementu a umožňuje, aby nečistoty na unášanie vzduchu vytvárali správny systém vzduchových dutín.

Liatie a zhutňovanie betónu

Nasleduje samotné vypĺňanie. Pred zalievaním ešte raz skontrolujte debnenie. Ak je dostatočne pevné a stabilné, môžete začať s nalievaním betónu do konštrukcie použitím lopaty. Plnenie začína horným stupňom, jedna časť roztoku je násobkom jedného stupňa. Dbajte na to, aby betón siahal po okraj debnenia, prípadne ho o niečo prevyšoval. Po správnom premiešaní musí byť betón vložený do debnenia, ktoré určuje jeho konečnú polohu a tvar.

V prípadoch, keď to nie je možné, sa prepravuje v vedrách alebo na kolieskach. Ak to nie je možné kvôli požadovanej vzdialenosti alebo veľkosti úlohy, čerstvý betón môže byť prečerpaný systémom potrubia alebo hadíc na miesto pomocou špeciálnych čerpadiel na betón. Pre čerpanú zmes existujú prísnejšie požiadavky na spracovateľnosť. Ak je príliš suchý, nebude dobre čerpať, a ak je príliš vlhký, bude mať tendenciu oddeľovať sa.

Po naliatí betónu je potrebné odstrániť veľké vzduchové otvory a uistiť sa, že sa zmes naleje do všetkých rohov debnenia. Tento proces sa nazýva aj zhutňovanie. Na manuálne zhutnenie betónu použite drevenú latu, vďaka ktorej tiež zabezpečíte rovnomernosť povrchu betónových schodov. Kladivom pobúchajte po debnení, aby ste sa zbavili prebytočného vzduchu. Nadmerné zhutnenie môže viesť k segregácii, ale nižšie koncentrácie majú za následok menej optimálne vlastnosti. Dve najbežnejšie metódy konsolidácie sú zhutňovacie valce a vibrácie. Vibračné zhutňovanie je mechanický proces, ktorý prenáša pulzy šmykovej energie do betónu, zvyčajne sondou, ktorá je vložená niekoľko palcov. Každý impulz šmykovej energie okamžite rozriedi zmes, čo jej umožňuje voľne prúdiť. Šmyková energia bude prechádzať len cez obmedzenú hrúbku, preto, keď sú umiestnené hrubé prekrytia, čerstvá kompozícia sa naleje do vrstiev. Každá vrstva sa zhutní predtým, ako sa na ňu nanesie ďalšia.

Ochrana a vytvrdzovanie

Plochy s nanesenou opravnou stierkou treba chrániť pred nepriaznivými klimatickými podmienkami, najmä pred rýchlym vysušením vetrom, vysokými alebo nízkymi teplotami, pred pôsobením dažďa, mrazu, alebo priameho slnečného žiarenia. Opravná stierka sa nesmie nanášať na plochy vystavené priamemu slnečnému žiareniu a ani na plochy prehriate od slnka. Betónové konštrukcie by mali byť naklonené, aby sa zabezpečilo správne odvodnenie, čo môže pomôcť predísť škodám spôsobeným mrazom alebo vodou. Pri nanášaní viacerých vrstiev sa spodná vrstva nechá dôkladne vytvrdnúť a následne sa zdrsní. Postup nanesenia stierky sa opakuje.

Oprava betónových schodísk

Ak je nevyhnutné pri opravných prácach použiť debnenie alebo vytvoriť spád namiesto samorozlievacích vyrovnávacích hmôt, je vhodné použiť podlahové stierky. Pred začatím opravy betónových plôch je potrebné odstrániť zvetrané alebo voľné časti betónu (aj okolo obnaženej výstuže). Tie sa odstránia osekaním, pieskovaním, prípadne inou mechanickou metódou. Jednotlivé schodiskové stupne sa dôkladne pozametajú a odstránia sa prípadné zvyšky starých náterov, mastnoty alebo iných separačných vrstiev. Pomocou oceľovej laty sa zistí hrúbka výškových rozdielov, ktoré treba opravnou stierkou vyrovnať.

Postup opravy

1. Príprava podkladu: Pripravený podklad musí byť nosný, vyzretý, suchý, čistý a zbavený prachu alebo iných voľných častíc.
2. Navlhčenie: Opravované plochy sa pred samotnou aplikáciou opravnej stierky navlhčia tak, aby nevznikali kaluže vody. Z dôvodu viazania prachu a zlepšenia priľnavosti opravnej stierky na podklad sa schody dôkladne navlhčia vodou pomocou širokej štetky.
3. Adhézny mostík: Po navlhčení sa na plochu natrie pomocou tvrdého štetca alebo metly adhézna vrstva (kontaktný mostík) použitím opravnej stierky zmiešanej s vodou. Adhézny mostík (z opravnej stierky a vody) treba naniesť aj na obnaženú oceľovú výstuž zbavenú korózie a ošetrenú antikoróznou povrchovou úpravou (náterom). Po zmiešaní obsahu vreca (25 kg) so 4,5 l vody sa adhézny mostík nanesie celoplošne na sanované schodisko pomocou maliarskej štetky.
4. Miešanie opravnej stierky: Do pripravenej nádoby sa nalejú 2 l vody, do ktorej sa vysype celý obsah vreca (25 kg). Zmes sa dôkladne premieša miešadlom približne 3 min. Potom sa prileje 1 l vody a zmes sa mieša, až kým nevznikne homogénna plastická konzistencia bez hrudiek. Nechá sa približne 5 min.
5. Aplikácia stierky: Pripravená namiešaná opravná stierka sa nenesie oceľovým hladidlom na pripravenú plochu ošetrenú nestuhnutým kontaktným mostíkom metódou „živý do živého“. Opravnú stierku treba silou vtlačiť do opravovaného miesta, aby sa dôkladne spojila s podkladom.
