Väzníkový krov je kľúčovým prvkom každej strechy, no jeho nesprávna montáž môže viesť k vážnym problémom. Nezabúdajte, že kvalitná strešná krytina je základom pre ochranu vášho domova pred nepriaznivými poveternostnými podmienkami.
Najčastejšie Chyby Pri Návrhu a Montáži Krovu
Medzi najčastejšie chyby patrí nesprávne zadefinovanie zaťaženia, čo môže ovplyvniť stabilitu a bezpečnosť konštrukcie. Prvá a najčastejšia chyba sú zle zadefinované, resp. časom zmenené zaťaženia ako napr. druh/vrstvy strešnej krytiny a podhľadu alebo dodatočné priťaženie solárnymi panelmi. Nie vždy zrealizovaný väzníkový krov na zmenu zaťaženia vyhovie.
Z hľadiska projektovania skúsenými projektantmi sa zriedkakedy vyskytnú praktické problémy. Každý projektant by mal mať vedomosti o všetkých relevantných normách a ich odporúčaniach.
Dôležitosť Minimálnej Výšky Väzníka a Sklonu Strechy
Pri nízkych sklonoch strechy, pultových konštrukciách alebo špecifických požiadavkách od zákazníkov na minimálnu výšku väzníka je dôležité dôkladne dbať na dodržanie minimálnej odporúčanej výšky väzníka podľa noriem. Táto hodnota je odvodená z praktických skúseností, dotvarovania konštrukcie, miernych tolerancií pri výrobe a následných deformácií. Dodržiavaním tejto hodnoty sa zabezpečí, že väzník bezpečne splní požiadavky počas celej svojej plánovanej životnosti (50 rokov). V opačnom prípade, pri kombinácii maximálnych zaťažení, môže dôjsť k nepredvídaným priehybom. Na 1. medzný stav únosnosti väzník samozrejme vyhovuje (nespadne, nezlomí sa), ale je prekročený 2.
Chyby Počas Montáže a Neodborné Zásahy
Nasleduje samotná montáž väzníkového krovu a svojvoľné zásahy do konštrukcie. Pri samotnej montáži vznikajú chyby ako opačne otočený väzník voči nosným stenám alebo nedodržanie normou odporúčanej zvislosti väzníka. Odstránenie chýb musí byť zrealizované ihneď pri montáži.
Vizuálnou chybou nezapríčinenou väzníkmi je rovinatosť pre pokládku strešnej krytiny. Väzníkový krov sa ukladá a kotví priamo na ž.b. a pokiaľ nie je dodržaná jeho rovinatosť, odzrkadlí sa to na strešnej rovine.
Občas sa stane, že priečky (nenosný systém) sú v rovine s nosným systémom, alebo sú dokonca nad ním. Vtedy je potrebné ich zníženie min. 50mm pod väzníky.
Častou chybou je svojvoľné odstránenie častí zavetrenia. Pri správnom zavetrení pôsobí väzníková konštrukcia ako celok (vzájomne sa previaže a zabezpečí sa priestorová tuhosť a stabilita). Pri čiastočnom odstránení ondrejských krížov môže mať jedna časť väzníkov o málo väčšie priehyby, alebo zvislý výkyv ako ostatné, nastane jemný pohyb v latovaní a konštrukcia napr. pri pôsobení vetra vŕzga. Pri väčšom odstránení ondrejských krížov môže nastať napr. pri zaťažení snehom vybočenie väzníkov.
Novostavba Herľany - konštrukcia pod zateplenie strechy
Fatálnou chybou býva neodborné odstránenie časti výpletu. Či už vnútorného (diagonály alebo zvislice), alebo rozrezanie spodného pásu. Môže nastať situácia, že výplet bude zavadzať dodatočne realizovanej vzduchotechnike, spodný pás výlezu do podkrovia atď. Vtedy je nutný celkový prepočet a posúdenie možnej realizácie. Montážnici sú po dlhoročnej praxi odborne spôsobilí na všetky situácie a radi už pri samotnej montáži zákazníkom odpovedia na väčšinu ich otázok. Počas dlhoročnej praxe sa s hore uvedenými chybami priamo či nepriamo stretávame a nie všetko, čo vyhovie ,,na papieri“ sa dá aplikovať do realizácie.
Zhrnutie Dôležitých Odporúčaní a Rozmerov
Pre správnu a bezpečnú funkčnosť strešnej konštrukcie je kľúčové dodržiavať stanovené normy a odporúčania. Nasledujúca tabuľka sumarizuje niektoré kritické hodnoty a zásady:
| Parameter | Odporúčanie / Hodnota |
|---|---|
| Zníženie nenosných priečok pod väzníky | Min. 50 mm |
| Priemer roxorov pre výstuž štítu | 12 mm |
| Dĺžka roxorov pre výstuž štítu | Asi 120 cm |
| Priemer strmienok pre výstuž štítu | 6 mm |
| Rozostup strmienok | Každých 20 cm |
| Priemer závitovej tyče pre kotvenie štítu | Ø 16 mm |
| Dĺžka klincov pre spájanie pomúrnic | 150 mm |
| Dĺžka klincov pre spájanie hranolov a kotvenie pomúrnic k stĺpom (prístrešok) | 300 mm |
| Presah pomúrnic a väznice | 40 cm |
| Predpokladaná životnosť väzníka | 50 rokov |
Investor by mal dohliadnuť pri zalievaní ž.b. vencov na ich dokonalú rovinu.
Príprava Stavby a Návrh Krovu
Príprava stavby na väzníkový krov je kľúčovým krokom, ktorý zabezpečuje úspešnú montáž a dlhú životnosť strešnej konštrukcie. Aby sa predišlo komplikáciám, je dôležité odsúhlasiť nosný systém, ktorý bude podporovať váhu krovu. Pri návrhu krovu, či už tesárskeho alebo väzníkového, hrá dôležitú úlohu dispozícia nosného systému stien (obvodové a vnútorné nosné steny). Každý krov navrhujeme vždy na konkrétny nosný systém.
Skutočné rozmery stavby musia byť presne overené pred zadaním do výroby, aby sa zabezpečila správna funkcia a stabilita. Projektanti sa v prvej fáze návrhu väzníkového krovu riadia projektovou dokumentáciou poskytnutou investorom. Skôr ako začneme krov vyrábať, projektanti si overujú a potvrdzujú skutočné rozmery stavby, polohu komína a iných telies zasahujúcich do strešného priestoru. Navrhnutý krov upravujeme vždy podľa skutočných rozmerov stavby. Výsledný väzníkový krov dodávame na skutočnú stavbu a nie na projektovanú.
Pri návrhu väzníkového krovu je potrebné zohľadniť aj prístup k elektrike a komunikáciu medzi projektantom a zákazníkom. Týmto spôsobom sa vyhneme možným problémom počas montáže. Prístup kamiónu na stavenisko je tiež nevyhnutný, aby sa materiály dostali na správne miesto.
Pri návrhu krovu, vo väčšine prípadov, nie je potrebná žiadna vnútorná nosná stena. Pokiaľ podoprieme väzníky o podperu, o ktorej sme v návrhu neuvažovali, zmení sa jeho statická schéma. Jednotlivé dimenzie reziva a spôn budú odlišné a nemusia vyhovovať povoleným hodnotám využiteľnosti. Väzníky majú určité vypočítané priehyby, ktoré musia byť v budúcnosti umožnené. Z toho dôvodu musia byť nenosné steny min. o 50mm nižšie ako je horná hrana ž.b. venca.
Detaily Kotvenia a Montáže Pomúrnic a Vrcholovej Väznice
Pomúrnice treba osadiť čo najpresnejšie. Veľké odchýlky môžu spôsobiť problémy pri dodatočnom podkladaní pomúrnic alebo neskoršom vypiľovaní sediel krokiev, a preto krokvy nebudú dobre sedieť na pomúrnici. Poďme sa spolu pozrieť, ako sme pri osádzaní pomúrnic a vrcholovej väznice postupovali. Pred osádzaním pomúrnic sme si pribili na podlahu dosky.
Osádzanie a Spájanie Pomúrnic
Bolo potrebné upraviť aj konce trámov, aby sme ich prepojili medzi sebou. Spájali sme ich preplátovaním tak, že sme okraje zrezali do tvaru písmena L a vložili jednu pomúrnicu do druhej. Dbali sme aj na to, aby spoje boli presné a zapadali do seba. Pozdĺžne spoje pomúrnic sme plátovali. Takto sme začali na kraji, postupne ukladali jednu pomúrnicu za druhou a spájali sme ich 150 mm dlhými klincami.
Stavba má tvar písmena U, a preto sme pomúrnice spájali plátovaním aj pri kolmom strete. Pomúrnice v miestach štítov presahovali pôdorys múrov o 40 cm. Podobne bola časť pomúrnice vysunutá aj na druhej strane stavby nad terasou.
Časť stavby (prístrešok) stojí len na štyroch oceľobetónových pilieroch, takže táto časť nemá veniec. Pomúrnice sme preto postavili na drevené stĺpy pripevnené na hradu nesúcu strop prístrešku. Takto sme si vytvorili drevenú konštrukciu, na ktorú budeme môcť postaviť strechu. Hranoly v tejto časti sme plátovali a spájali sme ich 300-milimetrovými klincami, ktorými sme pripevňovali aj pomúrnice k dreveným stĺpom. Pri osádzaní v tejto časti sa trámy kývali, lebo neboli položené na betóne (venci), ale na stĺpoch. Bolo dosť náročné (aj pre pokrútené hranoly) vyrovnať pomúrnice tak, aby bola konštrukcia pravouhlá a kolmo nadväzovala na pomúrnicu v najširšej časti stavby. Časť pomúrnice leží na venci a druhú časť podopierajú iba stĺpy. V pozadí je rovná línia závitových tyčí.
Osadené pomúrnice sme upevnili pomocou závitových tyčí utiahnutím matíc tak, že sa podložka zaryla do dreva. Uťahovanie sme nepodcenili, pretože pri zosychaní dreva by sa matice mohli uvoľniť.
Murovanie Štítov a Príprava pre Vrcholovú Väznicu
Následne sme začali s murovaním štítov, keďže naša strecha nebude valbová. Štítové steny sme museli vymurovať. Predtým sme si vyrobili zo strešných lát šablónu na určenie sklonu koruny múru. Pred vymurovaním štítu sme zhotovili maketu zo strešných lát so skonom 36°, čo je sklon krokiev v projekte. Sklon lát sme merali pomocou digitálnej vodováhy. Podľa formy sme vymurovali štítové múry s oknami na obidvoch stranách. Najskôr sme osadili zvislú strešnú latu v strede štítu. Potom sme k nej prichytili skrutkami šikmé strešné laty vo výške asi 3,3 m a pripevnili sme ich aj k pomúrnici (so sklonom 36°, aký majú krokvy v projekte).
Nad oknom sme si spravili preklad pomocou dvoch oceľových profilov v tvare L otočených smerom k sebe, ktoré sme vložili do zapílených tehál a zalepili stavebným lepidlom. Na tieto profily sme prilepili ďalšie tak, aby sme dosiahli výšku radu, a murovali sme ďalej. Vrchol štítu sme zadebnili, do debnenia sme vložili oceľovú výstuž (osem roxorov s priemerom 12 mm s dĺžkou asi 120 cm, previazaných strmienkami z roxorov s priemerom 6 mm každých 20 cm). Nakoniec sme pripevnili závitovú tyč (Ø 16 mm) o oceľovú konštrukciu viazacím drôtom. Dbali sme na to, aby závitová tyč bola presne v strede štítu.
Osádzanie Vrcholovej Väznice
V strede najširšej časti stavby bude osadená vrcholová väznica podopierajúca budúce krokvy. Väznica bude ležať na štítových múroch a troch drevených stĺpoch. Označovacou šnúrou sme „nastrelili“ čiaru, čím sa vyznačil presný stred. Presne sme rozdelili asi 18 m vzdialenosť na štyri rovnaké časti a vyznačili, kde budú stĺpy. V týchto miestach sme odskrutkovali dosky z podlahy. K oceľovým U-profilom (stropné nosníky) sme v miestach stĺpov privarili 2 ks pásoviny 200 × 100 × 10 mm tesne vedľa seba. Na tieto pásoviny sme prizvárali kotviace pätky, do ktorých sme postavili stĺpy vysoké 3,3 m a priskrutkovali sme ich zospodu. Stĺpy sme dočasne podopreli strešnými latami, aby sme zabránili kývaniu, kým neosadíme vrcholovú väznicu. Stĺpy museli byť v rovnakej výške ako vrcholy štítov, okrem stredného stĺpu, ktorý bol nižší o 18 cm, kvôli spevňujúcemu krátkemu trámcu (sedlu).
Museli sme ju zhotoviť z dvoch kusov pre veľkú dĺžku (takmer 19 m). Rozmery trámu 150 × 180 mm × 10 000 mm a hmotnosť viac ako 100 kg boli pre dvoch chlapov dosť veľa. Na stredný stĺp sme pribili (300 mm klincami) krátky trámec 150 × 180 × 600 mm a vytvorili sme tak sedlo v tvare T. Väznicu sme prichytili závitovými tyčami aj v mieste štítov a 300 mm klincami na zvyšných dvoch drevených stĺpoch. Väznica má rovnaký presah ako pomúrnice (40 cm).
Špecifiká Kotvenia Väzníkového Krovu

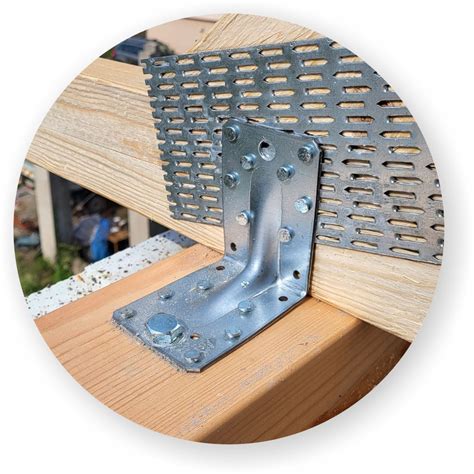

Kotvenie väzníka je kľúčovým aspektom pri stavbe väzníkového krovu. Spoločnosť sa špecializuje na efektívne kotvenie väzníka pomocou kvalitných oceľových uholníkov. Pri návrhu kotvenia sa riadime presným statickým návrhom, ktorý určuje, aké typy a počty uholníkov sú potrebné.
Pre vytvorenie pevnej podpery používame pevný uholník, ktorý zabezpečuje stabilitu a neumožňuje horizontálny posun. Na druhej strane, posuvná podpera, ktorá je upevnená pomocou posuvného uholníka, umožňuje minimálny pohyb väzníka, čo je dôležité pre správne fungovanie celej konštrukcie. Služby zahŕňajú aj montáž, kde sa kladie dôraz na kvalitu a precíznosť. Všetky uholníky sú kotvené do väzníka pomocou konvexných klincov, pričom spôsob kotvenia závisí od typu venca, či už ide o železo-betónový, drevený alebo oceľový.
Je dôležité poznamenať, že väzníkový krov sa ukladá priamo na železo-betónový (ž.b.) veniec bez použitia pomúrnic, a teda spodná hrana väzníkov klesá na výšku ž.b. venca. Investor by mal dohliadnuť pri zalievaní ž.b. vencov na ich dokonalú rovinu.
Správne Vrstvy, Odvetranie a Kvalita Materiálov
Na záver sa dostávame ku samotnému užívaniu väzníkového krovu. Keď prebehne bezproblémový návrh s montážou krovu, treba si dať pozor na správne zrealizovanie vrstiev strešnej krytiny a podhľadu. Je nutné zabezpečiť hlavne správne odvetranie podkrovného priestoru a zamedziť vniknutiu vlhkosti či už priamej cez krytinu, alebo nepriamej formou zvýšenej vlhkosti spodných podlaží a následnému kondenzu v podkroví. Pri montáži plechovej strechy je dôležité dbať na správne odvetranie a zateplenie krovu, aby sa predišlo vzniku plesní a iných problémov.
Rezivo sa používa zásadne strojovo certifikované a pri dodržaní správnych vrstiev a odporúčaných postupov, fungovania stavby ako celku nie je dôvod na degradáciu vlastností dreva. Pri zanedbaní detailov treba hľadať príčinu, nepomôže odstránenie dôsledkov.
Väzníkové krovy spájané styčníkovými doskami s prelisovanými tŕňmi nie sú vhodné do každého prostredia. Pri zvýšenej (najmä priamej) vlhkosti v kombinácii so zmrazovaním a rozmrazovaním (priame vonkajšie prostredie) môže dôjsť po rokoch opakovaného procesu ku postupnému vyťahovaniu styčníkových dosiek a kolapsu konštrukcie. Pri podkrovných priestoroch takýto fakt nehrozí, ale tento spôsob väzníkov nie je vhodný napr.
Klasický Presah Strechy a Klampiarske Práce
Klasický presah je dôležitým prvkom každej strechy, ktorý zabezpečuje nielen estetiku, ale aj funkčnosť. Pri návrhu presahu je potrebné zohľadniť rôzne faktory, ako sú krov a jeho konštrukcia. Klampiar, ktorý sa špecializuje na klampiarske práce, môže pomôcť s montážou presahov, ktoré sú často vybavené žľabmi na odvod dažďovej vody. Tento typ presahu je obzvlášť výhodný, pretože umožňuje väčšie vyloženie konštrukcie, čo zlepšuje osvetlenie interiéru. Pri plánovaní presahu je dôležité zohľadniť aj zateplenie strechy, aby sa zabezpečila optimálna energetická účinnosť. Klasický presah sa často používa v kombinácii s plechovou strechou, ktorá je cenovo výhodná a ponúka dlhú životnosť. Firma sa zaoberá realizáciou presahov a poskytuje komplexné služby v oblasti strešných konštrukcií. S odborníkmi na klampiarske práce a kvalitnými materiálmi sa zabezpečí, že vaša strecha bude nielen funkčná, ale aj esteticky príťažlivá. Klampiarske práce, ako je správne osadenie okapov a žľabov, sú tiež nevyhnutné pre dlhú životnosť strechy.
