Každý druh obkladu má svoj systém kotvenia a zabezpečenia statickej schémy. Výber vhodnej metódy závisí predovšetkým od vlastností nosného podkladu, medzi ktoré patrí pevnosť v ťahu, tlaku a pri betónoch kocková pevnosť. Vonkajšie obklady kotvíme do silikátov, do kovov a do dreva.
Metódy kotvenia podľa typu podkladu

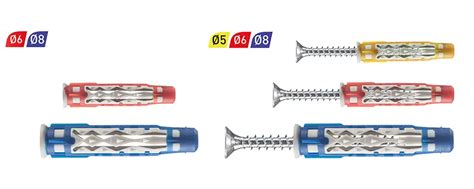

Dodatočné upevňovanie kotviacich prvkov do nosnej konštrukcie sa vykonáva ich vkladaním do pripravených navŕtaných otvorov alebo narážaním. Vŕtanie sa uplatňuje pri kotvení do nosného podkladu pomocou zápustiek, kotiev alebo nitov. Pre materiály s kockovou pevnosťou 10 až 50 MPa sú vhodné bežné rozperné zápustky („hmoždinky“), zatiaľ čo pri materiáloch nad 50 MPa, ako sú oceľobetóny alebo prírodné kamene, sa kotví výhradne pomocou zápustiek alebo kovových kotiev.
Špecifiká kotvenia v dutých materiáloch
Do muriva z dutých tehál kotvenie bežnými zápustkami nevyhovuje, lebo vzniká malý kontakt medzi telesom zápustky a nosným materiálom z hľadiska celkovej stykovej plochy, ktorá prenáša zaťaženie. Na kotvenie v materiáloch s dutinami vyhovujú kotvy, ktoré nie sú fixované trením, ale tvarovým stykom. Kotviace prvky s tvarovým stykom zabezpečujú oveľa nižšiu únosnosť ako rozperné zápustky.
Tehly nie sú homogénny materiál, preto kvalita muriva môže byť v rôznych miestach veľmi rozdielna. Preto sa odporúča rozložiť zaťaženie na viac zápustiek pomocou roznášajúcich dosiek. Kotvenie tvarovým spôsobom umožňujú špeciálne zápustky, ktoré sa pri zatáčaní skrutky plasticky deformujú a upevňujú skrutku o steny dutín alebo plášťa.
Chemické kotvenie: Efektívna alternatíva
Chemická kotva nachádza svoje uplatnenie ako plnohodnotná a veľmi účinná náhrada bežných rozperných hmoždiniek a narážacích kotiev, pričom vytvára mimoriadne odolný spoj s veľmi vysokou zaťažiteľnosťou. Oproti bežným hmoždinkám sú chemické kotvy extrémne pevné, nevznikajú pri nich rozperné tlaky a rýchlo sa s nimi pracuje.
Chemické kotvenie do muriva
Z dôvodu, aby nedošlo k veľkej spotrebe injektážneho materiálu a nevznikli tepelné mosty, do navŕtaných otvorov v murive s dutinami sa vsunie sieťová zápustka, ktorá sa vyplní injektážnou hmotou a deformuje v dutinách podkladového materiálu. Do vyplnenej zápustky sa následne vsúva závitová tyč alebo kotva.
Postup pri aplikácii chemickej kotvy
- Dôkladné odstránenie prachu a voľných častíc z vyvŕtaného otvoru pomocou kefky a vzduchovej pumpy.
- Do vyvŕtaných otvorov vsunieme sitko (pri bežných veľkostiach skrutky M6 až M14 použijeme plastové sitko).
- Aplikujeme chemickú kotvu do otvoru.
- Vsunieme závitovú tyč alebo kotvu.
- Na úplné zaťaženie počkáme nevyhnutný čas, kým kotva vytvrdne.
| Typ materiálu | Vhodný spôsob kotvenia |
|---|---|
| Plný betón a kameň | Rozperné kotvy, chemické kotvy |
| Duté tehly | Chemické kotvy so sieťkou, tvarové kotvy |
| Pórobetón | Rázvorové kotvy, injektážne systémy |
Pri kotvení je dôležité dodržiavať minimálnu vzdialenosť ôs a okrajov, aby neprišlo k zlyhaniu stavebných hmôt. Všetky chemické kotvy sú vhodné do dutého aj plného materiálu, pričom je odlišný iba postup aplikácie.
