Stojíte pred stavbou pergoly, montážou ťažkého regálu alebo potrebujete pevne spojiť drevené hranoly? Závitové tyče sú presne ten hrdina, ktorého hľadáte. Správny výber spojovacieho materiálu je základom každého úspešného projektu. V tomto článku sa detailne pozrieme na závitové tyče a ďalšie kovanie na drevo, ktoré zabezpečuje stabilitu a dlhú životnosť vašej konštrukcie, so zvláštnym dôrazom na kotvenie do stien a základov.
Čo sú závitové tyče a prečo sú kľúčové v stavebníctve?
Predstavte si skrutku bez hlavy, ktorej závit sa tiahne po celej, často až niekoľkometrovej dĺžke. To je v podstate závitová tyč (odborne nazývaná aj svorník). Jej genialita spočíva práve v tejto jednoduchosti. Ich univerzálnosť je ohromujúca. V stavebníctve ich nájdete pri kotvení nosných konštrukcií a zavesovaní technológií. Tesári ich milujú pre ich schopnosť pevne stiahnuť masívne drevené hranoly. Domáci majstri z nich vyrábajú industriálny nábytok a dielenskí profesionáli ich používajú na nespočetné množstvo opráv a montáží.
Výber správnej závitovej tyče: Materiál a pevnosť
Výber správneho materiálu je alfou a omegou dlhej životnosti vášho spoja. Pre nosné detaily voľ aspoň 8.8. Ak váhaš medzi M10 a M12, vezmi M12. 10.9 len keď presne vieš prečo.
Materiálové prevedenie a povrchová úprava
Materiálom je najčastejšie pozinkovaná oceľ, ktorá poskytuje ochranu proti korózii.
- Neupravená oceľ: Základná verzia bez akejkoľvek povrchovej ochrany. Je pevná a lacná, no jej úhlavným nepriateľom je korózia. Aj bežná vzdušná vlhkosť ju dokáže rýchlo pokryť hrdzou.
- Galvanický zinok: Najbežnejší a ekonomicky najvýhodnejší variant s ochranou. Tyč je pokrytá tenkou, lesklou vrstvou zinku. Táto vrstva poskytuje dostatočnú ochranu v suchých interiéroch, ako sú obytné miestnosti, kancelárie či sklady.
- Žiarový zinok: Toto je výrazne odolnejší variant. Celá tyč sa ponorí do kúpeľa roztaveného zinku, ktorý vytvorí hrubú, matnú a veľmi odolnú ochrannú vrstvu. Žiarový zinok = výborný pomer cena/životnosť. A2 je do bežného exteriéru.
- Nerezová oceľ (Stainless steel): Ak hľadáte riešenie pre exteriér bez kompromisov, nerezová závitová tyč A2 je správna voľba. Je odolná voči dažďu, snehu a bežným poveternostným vplyvom. Kráľovná odolnosti je nerez A4, ktorá okrem chrómu a niklu obsahuje aj prvok molybdén, ktorý jej dodáva extrémnu odolnosť voči chloridom (soli) a kyselinám. A4 je do agresívneho prostredia (soľ, chlór). Nerez A2 je trvácnejšie a bezúdržbové riešenie pre akékoľvek poveternostné podmienky.
Drevospoj Tip: Dreviny ako dub alebo agát obsahujú vysoké množstvo trieslovín (tanínov). Ak pri nich použijete bežnú pozinkovanú tyč, vlhkosť spôsobí chemickú reakciu, ktorá vytvorí nevzhľadné, tmavomodré až čierne škvrny na dreve.
Pevnostné triedy závitových tyčí
Pevnostná trieda je kľúčový údaj, ktorý vám hovorí, akú záťaž spoj vydrží.
- Prvé číslo (8): Vynásobené x100 udáva minimálnu pevnosť v ťahu v megapaskaloch (MPa).
- Druhé číslo (8): Udáva desatinný násobok medze klzu. To je bod, kedy sa materiál začne trvalo deformovať (naťahovať).
Bežné pevnostné triedy:
- 5.8: Základná pevnosť pre ľahké, nenosné a statické aplikácie. Stačí pevnosť 5.8? Na menšie veci áno. Ideálna na výrobu nábytku, ľahkých regálov, rámov alebo dekoračných prvkov.
- 8.8: Toto je zlatý štandard a najuniverzálnejšia voľba. Pevnostná závitová tyč 8.8 ponúka vynikajúci pomer medzi pevnosťou, húževnatosťou a cenou.
Nevyhnutné príslušenstvo pre pevný spoj
Sila závitovej tyče je len taká veľká, ako sila jej príslušenstva.
Matice a podložky
- Samoisťovacie matice (DIN 985): Majú nylonovú vložku, ktorá bráni samovoľnému povoleniu pri vibráciách a otrasoch.
- Podložky: Podložka nie je len "kúsok plechu". Jej funkcia je kritická. Rozkladá tlak z malej plochy matice na oveľa väčšiu plochu podkladového materiálu. Ak použijete maticu priamo na drevo, pri doťahovaní sa doslova "zahryzne" do mäkších vlákien. Časom, ako drevo pracuje (schne a vlhne), sa spoj uvoľní. Preto pri drevených konštrukciách vždy a bez výnimky používajte veľkoplošné podložky (DIN 9021). Malé podložky v dreve → drevo povolí. Pri hrubej izolácii dištančné rúrky. Kontra-matica. Závitové tyče + matice a VEĽKÉ podložky (DIN 9021) - rozložia tlak v dreve.
Praktické tipy pre prácu so závitovými tyčami
Ako správne odrezať závitovú tyč bez poškodenia závitu
Toto je najčastejší problém domácich majstrov. Po odrezaní tyče uhlovou brúskou sa poškodí závit a matica nejde naskrutkovať. Ostrý rez závitu po skracovaní → zničíš maticu.
- Naskrutkujte maticu: Ešte pred rezaním naskrutkujte jednu (ideálne dve) matice na tú časť tyče, ktorú si plánujete nechať.
- Označte a odrežte: Pevne upnite tyč do zveráka. Dôkladne si zmerajte a označte dĺžku.
- Začistite hranu: Ihneď po odrezaní zrazte ostrú hranu rezu pilníkom alebo brúsnym kotúčom.
- Opravte závit: Teraz prichádza kúzlo. Pomaly odskrutkujte pripravenú maticu cez odrezaný koniec.
Predĺženie závitovej tyče
Na predĺženie závitovej tyče použite spojovaciu maticu DIN 6334.
Kotvenie chemickou maltou: Maximálna pevnosť do betónu a tehly
Pre najpevnejšie možné kotvenie ťažkých predmetov siahnite po chemickej kotve. Kotviť chemickou maltou do vyčistenej diery. Do vyvŕtaného a dokonale vyčisteného otvoru sa aplikuje chemická malta a následne sa do nej otáčavým pohybom vsunie závitová tyč. Počkaj vytvrdnutie (čas podľa teploty). Vyčisti otvor - pumpička, kefka, znovu vyfúkať (min. 2x). Špinavá diera pre chémie → malta nedrží. Kotvy do betónu / chemické kotvy - spoľahlivé ukotvenie pätiek do podkladu.
Kotvení pozednice chemickou maltou
Aplikácie závitových tyčí pri kotvení trámov a konštrukcií do steny/základu
Teória je jedna vec, no skutočná hodnota závitovej tyče sa ukáže až na stavbe. Správna závitová tyč + správne kotvenie = pevný nosný detail.
Kotvenie pomúrnice k železobetónovému vencu
Základom každej stabilnej strechy je jej dokonalé spojenie s obvodovými múrmi. Závitová tyč tu slúži ako kľúčový spojovací prvok medzi drevenou pomúrnicou a železobetónovým vencom. Pre túto prácu je štandardom závitová tyč M12 až M16 v pevnosti 8.8. Vždy ju kombinujte s veľkoplošnými podložkami DIN 9021, aby sa matica nezatláčala do dreva.
Ťahadlá krovu
Každá sedlová strecha má prirodzenú tendenciu "roztláčať" obvodové múry do strán. Aby sa tomu zabránilo, používajú sa závitové tyče ako ťahadlá (tiahla), najčastejšie v úrovni klieštin. Tu sa používajú väčšie priemery, typicky M16 až M20 v pevnosti 8.8. Kľúčové je rovnomerné doťahovanie z oboch strán, aby v konštrukcii nevzniklo nežiaduce napätie.
Kotvenie stĺpov k základu (aj s využitím pätiek)
Či už staviate masívny prístrešok alebo oceľovú konštrukciu, každý nosný stĺp musí stáť na pevných základoch. Závitové tyče tu slúžia ako kotevné skrutky, ktoré trčia zo základovej pätky a prechádzajú oceľovou pätovou platňou stĺpa. Dimenzie (M16-M24, pevnosť 8.8) a presné rozmiestnenie kotiev musí zodpovedať projektovej dokumentácii.
Ako pevne uchytiť drevený stĺp k základu, aby odolal vetru aj vlhkosti? Odpoveď je jednoduchá: stavebné kotviace pätky. Prenášajú zaťaženie stĺpa do podkladu a zároveň odizolujú drevo od zeme, takže nenasáva vlhkosť a nezhnije. Dôležité: Zabetónovať drevo „na priamo“ je zlé riešenie. Drevo v betóne drží vlhkosť a rýchlo sa zničí.
Existujú rôzne typy pätiek, ktoré využívajú závitové tyče:
- Pätky s oceľovým tŕňom (roxor): Tieto sa zalievajú do čerstvého betónu, hore je U-profil alebo platňa na priskrutkovanie stĺpa. Kontrola počas tuhnutia: po 10-15 min doladíte polohu; nechajte tuhnúť min. 24h.
- Pätky so základovou doskou: Majú základovú dosku s otvormi pre mechanické kotvy alebo chemickú maltu so závitovou tyčou.
- Nastaviteľné pätky: Obsahujú závitovú tyč s maticou na jemné doladenie výšky po montáži. Prenos zaťaženia: Primárne zvislé a bočné zaťaženie.
Upevnenie stĺpa & finálna kontrola: vložte stĺp, predvŕtajte, použite závitové tyče/vruty a veľké podložky, dotiahnite; skontrolujte zvislosť. Drevo sa dotýka betónu: stĺp nesmie stáť „na dne“ pätky. Tip: stĺpik pergoly - M12-M16, pevnosť 8.8, tanierová podložka a pätka. Pergola / stĺpik do betónu M12-M16, pevnosť 8.8, žiarový zinok. Kotviť chemickou maltou do vyčistenej diery. Tanierová podložka + pätka.
Spoje masívnych drevených trámov s oceľovými pásnicami
V modernej architektúre drevostavieb sa často stretávame so spojmi, kde sú masívne drevené trámy spájané pomocou vonkajších oceľových plechov (pásnic). Kľúčom k úspechu je opäť použitie veľkoplošných podložiek na strane dreva. Preťah cez trám + izoláciu M12, veľké podložky alebo pásnica.
Kotvenie zábradlí a konzol
Stĺpiky zábradlia alebo konzoly schodiskových ramien musia byť ukotvené absolútne spoľahlivo. V exteriéri používajte výhradne nerezové tyče (A2/A4). Úspech kotvenia stojí a padá na dokonalom vyčistení vyvŕtaného otvoru. Záves VZT / konzola M8-M12 v ťahu, kolmá tyč. Kvalitná konzola a kotvenie. Poistiť proti povoľovaniu.
Zavesenie technológií (VZT, potrubia)
V moderných budovách sa pod stropom vedú kilometre potrubí, vzduchotechniky a káblových trás. Závitové tyče tu tvoria jednoduchý a flexibilný "stavebnicový" systém na zavesenie všetkých týchto technológií. Najčastejšie sa používajú priemery M8 až M12. V prostredí, kde môžu vznikať vibrácie (napr. pri VZT), vždy použite samoisťovacie matice.
Trámové papuče, strmene a pätky: Kedy ich použiť a ako súvisia so závitovými tyčami
Kovanie na drevo predstavuje širokú škálu kovových prvkov navrhnutých na spájanie, upevňovanie a vystužovanie drevených konštrukčných dielcov. Zahŕňa rôzne uholníky s prelisom, spojovacie platničky, zavetrovacie pásy, a predovšetkým prvky, ktorým sa budeme venovať v tomto článku - trámové papuče, strmene a pätky. Tieto komponenty zabezpečujú nielen stabilitu a nosnosť konštrukcie, ale aj jej dlhú životnosť.
Trámové papuče
Trámová papuča, často familiárne nazývaná "trámovka", je jedným z najčastejšie používaných typov kovania na drevo. Slúži na pripojenie vedľajšieho (sekundárneho) trámu k hlavnému (nosnému) trámu, stĺpu alebo stene. Umožňuje vytvoriť pevný a spoľahlivý pravouhlý spoj. Trámová papuča je zvyčajne kovový prvok v tvare písmena "U" alebo komplexnejšie tvarovaný, s prelismi a otvormi pre upevňovacie prostriedky (klince, skrutky, svorníky). Pre trámové papuče sa často používajú špeciálne kotevné klince ANCHOR alebo tesárske skrutky s čiastočným závitom WKLC.

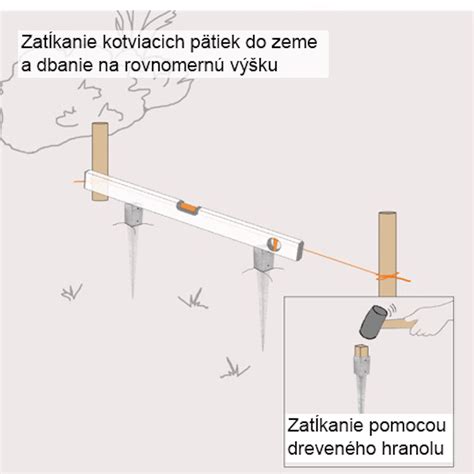

Trámové pätky (Kotviace pätky)
Trámová pätka, častejšie označovaná ako kotviaca pätka alebo pätka stĺpa, je kľúčovým prvkom pre ukotvenie zvislých drevených prvkov (stĺpov, hranolov) k základu, najčastejšie betónovému. Jej hlavnou úlohou je nielen preniesť zaťaženie z dreveného stĺpa do základu, ale aj ochrániť drevo pred zemnou vlhkosťou a hnilobou tým, že ho odizoluje od priameho kontaktu s podkladom. Kotviace pätky sú detail, ktorý rozhoduje o stabilite a životnosti. Správny výber typu, presné osadenie a kvalitné kotvy znamenajú, že pergolu ani plot neprekvapí vietor, dážď ani sneh.
Typy pätiek s ohľadom na kotvenie:
- Pätky s tŕňom na zabetónovanie: Tŕň sa zabetónuje do čerstvého betónu, čím sa vytvorí veľmi pevný spoj.
- Nastaviteľné pätky: Umožňujú dodatočné výškové nastavenie stĺpa po montáži, čo je výhodné pri nerovnom podklade.
- U-pätky: Vrchná časť má tvar písmena U, do ktorého sa vkladá drevený stĺp (väčšina bežných pätiek má tento tvar, napr. PSSZ). Rozmer stĺpa: pätka musí sedieť na šírku/výšku. Na hranol 100×100 mm voľte U-pätku 100 mm.
Materiál je prevažne žiarovo pozinkovaná oceľ pre vysokú odolnosť voči korózii, ako napríklad pri pätkách série PSSZ (žiarový zinok). Niektoré špeciálne typy môžu byť z nerezovej ocele alebo s farebnou povrchovou úpravou. Pri pätkách na priskrutkovanie je potrebné zabezpečiť kvalitné kotvenie do podkladu (napr. chemickými kotvami so závitovými tyčami).
Časté chyby pri práci so závitovými tyčami a ako sa im vyhnúť
Ak sa chcete vyhnúť problémom a zabezpečiť dlhú životnosť vašej konštrukcie, vyvarujte sa nasledujúcim chybám:
| Častá chyba | Popis a dôsledok | Riešenie a správny postup |
|---|---|---|
| Použitie pozinkovanej tyče v exteriéri bez ochrany | Bežný zinok časom prehrá boj s koróziou. | Žiarový zinok je dobrá a ekonomická voľba pre chránený exteriér (napr. pod strechou). Nerez A2 je trvácnejšie a bezúdržbové riešenie pre akékoľvek poveternostné podmienky. |
| Zabudnutie na veľkoplošné podložky pri dreve | Toto je najčastejší hriech! Malé podložky v dreve → drevo povolí. Spoj sa časom uvoľní. | Vždy používajte veľkoplošné podložky (DIN 9021) na rozloženie tlaku v dreve. |
| Nedostatočné vyčistenie otvoru pre chemickú kotvu | Prach v otvore znižuje prídržnosť kotvy až o 50 %. Špinavá diera pre chémie → malta nedrží. | Dôkladne vyčistite otvor - pumpička, kefka, znovu vyfúkať (min. 2x). |
| Prílišné utiahnutie (strhnutie závitu) | Najmä pri menších priemeroch a nižších pevnostných triedach hrozí pri použití veľkej sily strhnutie závitu. | Používajte momentový kľúč alebo cit pre správne utiahnutie. |
| Dlhá voľná tyč | Dlhá voľná tyč → vzper/ohybanie. | Zabezpečte dostatočnú oporu alebo skráťte tyč na potrebnú dĺžku. |
| Ostrý rez závitu po skracovaní | Ostrý rez závitu po skracovaní → zničíš maticu. | Pred rezaním naskrutkujte maticu, po reze hranu začistite pilníkom. |
Často kladené otázky (FAQ)
Chceme istý nákup na prvýkrát? Napíš aplikáciu (čo nesieš), prostredie (interiér/exteriér) a hrúbky materiálov.
Aká je nosnosť závitovej tyče M12 8.8?
Teoretická nosnosť v čistom ťahu je približne 46 kN (cca 4,7 tony). V praxi však nosnosť celého spoja závisí od spôsobu kotvenia, kvality podkladu a použitého príslušenstva.
Môžem závitovú tyč ohýbať?
Vo všeobecnosti sa to neodporúča. Každým ohybom za studena sa v materiáli vytvára pnutie a v mieste ohybu sa znižuje jej pevnosť.
Čo znamená norma DIN 975 vs. DIN 976?
Tradične norma DIN 975 označovala závitové tyče v štandardnej dĺžke 1 meter. Norma DIN 976 sa používala pre kratšie, vopred narezané dĺžky. V súčasnosti sa často používajú ako zameniteľné označenia pre závitové tyče.
