Moderná architektúra, ktorá sa zakladá na jednoduchosti a strohosti, kladie na tvar a vzhľad drevených dielcov špeciálne požiadavky. Na realizáciu stropov sú určené panely s výškou od 160 do 340 mm, pričom ich dimenzia a použitie závisí od rozponu nosných stien a možnosti uloženia. Základná dĺžka panelov je do 6 m, minimálna šírka uloženia stropných panelov na steny je 40 mm.
Príprava a logistika montáže
Každý panel je označený identifikačným štítkom, na ktorom je uvedené číslo pozície uloženia, a jednotlivé panely sa kladú podľa plánu kladenia. Príprava plánu kladenia je dôležitou fázou predovšetkým pri veľkých stavbách. Pred montážou sa odporúča rozmerať stavenisko a vyznačiť raster elementov na mieste uloženia. Stropné panely sa premiestňujú pomocou žeriava. Po zavesení sa panel premiestni pomalým pohybom žeriava na miesto uloženia, pričom treba dbať na to, aby sa medzi stropným panelom a popruhovým systémom dodržiaval uhol približne 60°.
Montážní návod nadkrokevní PIR izolace PAMAtherm.
Postup kotvenia a spájania panelov

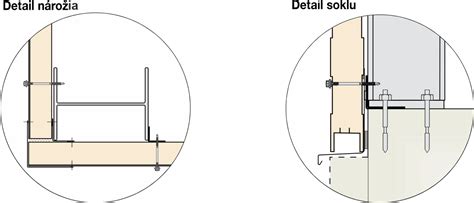

Presná poloha stropných panelov sa zabezpečí pomocou sťahovacích rační, prípadne palice, pričom treba brať do úvahy pozíciu rebier v paneli, aby sa nepoškodili. Pri styku so stenou z drevených panelov v nepohľadovej kvalite sa kotvia stropné panely na steny zo spodnej strany pomocou L-profilov a stavebných skrutiek s potrebnou dĺžkou. Pri styku stropného panela so stenou v pohľadovej kvalite sa panel pripevní z vonkajšej strany pomocou stavebných skrutiek s potrebnou dĺžkou.
Prehľad montážnych úkonov
- Osadenie: Prvý dielec sa uloží na nosné a obvodové steny a pripevní sa k nim samoreznými skrutkami.
- Spojenie: Následne sa dielce spoja medzi sebou krížovými skrutkami vo vzájomnej vzdialenosti 60 až 90 cm.
- Fixácia: Sťahovacie gurte zabezpečia, aby zo spodnej strany nebola viditeľná škára medzi jednotlivými stropnými dielcami.
Vzduchotesnosť a akustika
Na zabezpečenie vzduchotesnosti spoja sa môže použiť vzduchotesná fólia, ktorá sa pretiahne z vnútornej strany okolo stropného panelu a potom na vnútornú stranu nadväzujúceho stenového panelu ďalšieho poschodia. Konce fólie sa prelepia páskou. Steny ďalšieho poschodia sa odporúča klásť na gumovú tesniacu pásku, a to z dôvodu prerušenia akustických mostov. V prípade použitia mokrých procesov v priebehu výstavby, ako sú napríklad anhydridové podlahy, je dôležité dostatočné vetranie stavby, aby sa na stavbe nedržala vlhkosť, ale zároveň je dôležité jej postupné vysúšanie.
| Parametre panelov | Rozmery |
|---|---|
| Šírka | 1 030, 2 090, max. 2 450 mm |
| Dĺžka | 6 000, max. 12 000 mm |
| Výška | 160 - 320 mm |
