Kotvenie drevených stĺpov: Komplexný sprievodca pre stabilné a trvácne konštrukcie

Pri stavbe akéhokoľvek dreveného prvku, či už ide o pergolu, plot, altánok, detské ihrisko alebo záhradný domček, je kľúčové zabezpečiť jeho pevné a stabilné ukotvenie. Nielenže to zaručuje dlhú životnosť konštrukcie, ale predovšetkým bezpečnosť jej užívateľov. V tomto smere sa čoraz viac do popredia dostávajú moderné stavebné kotviace pätky, ktoré predstavujú efektívne riešenie pre pevné spojenie dreveného stĺpa so základom. Tento článok sa zameria na ich funkciu, typy, správny výber a montáž, ako aj na širší kontext základových konštrukcií, ktoré sú pre celkovú stabilitu nevyhnutné. Kotvenie drevených stĺpov a záhradných konštrukcií je nepostrádateľným pomocníkom pri opravách či stavaní.

Prečo sú kotviace pätky nevyhnutné?

Hlavnou úlohou stavebných kotviacich pätiek je prenášať zaťaženie dreveného stĺpa priamo do podkladu. Okrem toho však plnia ešte jednu, rovnako dôležitú funkciu: odizolujú drevo od zeme. Tento aspekt je zásadný pre predĺženie životnosti drevených prvkov.

Drevo, ktoré priamo stojí na zemi alebo je zabetónované „na priamo“, má tendenciu nasávať vlhkosť. V betónovom objatí táto vlhkosť nemá kam odtiecť, čo vedie k hnilobe dreva a jeho postupnému zničeniu. Použitím kotviacich pätiek sa tento nežiaduci jav minimalizuje, pretože drevený stĺp je od základovej konštrukcie oddelený. Tradičné riešenie zabetónovania dreveného stĺpa priamo do betónu je z viacerých dôvodov považované za nesprávne. Drevo v betóne drží vlhkosť, ktorá napomáha rozkladu materiálu. V dôsledku toho sa drevo rýchlo ničí, čo si vyžaduje predčasnú výmenu alebo opravu. Kotviace pätky tento problém elegantne riešia.

Typy kotviacich pätiek a ich špecifiká

Na trhu existuje niekoľko typov kotviacich pätiek, ktoré sa líšia spôsobom montáže a určením. Každý typ má svoje výhody a je vhodný pre iné situácie. Ponúkajú pevnú a stabilnú fixáciu, pozinkovanú ochranu proti korózii a jednoduchú montáž so štandardnými klincami či svorníkmi.

Hlavné typy kotviacich pätiek:

• Oceľový tŕň (roxor) so základňou: Tento typ kotviacej pätky sa typicky zabetónuje priamo do čerstvého betónu. Na hornom konci oceľového tŕňa je umiestnený U-profil alebo platňa, do ktorej sa následne priskrutkuje drevený stĺp. Tento spôsob zabezpečuje pevné spojenie a zároveň umožňuje presné usadenie stĺpa.

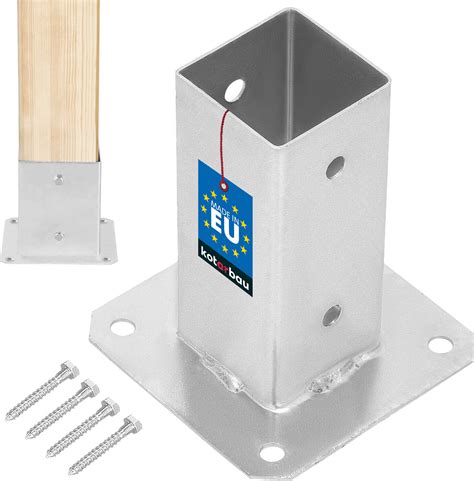

• Pätky so základovou doskou: Tieto pätky disponujú základovou doskou, ktorá má otvory určené na upevnenie pomocou mechanických kotiev alebo chemickej malty so závitovou tyčou. Tento typ je ideálny pre situácie, kde je potrebné zabezpečiť extra silné a spoľahlivé ukotvenie.
• Pätky so závitovou tyčou: Niektoré kotviace pätky obsahujú integrovanú závitovú tyč s maticou. Táto funkcia umožňuje jemné doladenie výšky stĺpa po jeho montáži, čo je užitočné pri nerovnom teréne alebo pri potrebe presného vyrovnania viacerých stĺpov.
• Priskrutkovacie pätky s platňou: Tieto pätky sa zvyčajne montujú na už existujúci betónový základ. Majú plochú platňu s predvŕtanými otvormi, do ktorých sa stĺp priskrutkuje. Tento typ je praktický pri rekonštrukciách alebo pri dodatočnom osadzovaní stĺpov.

Existujú aj univerzálne kotviace pätky, ktoré sú navrhnuté tak, aby umožňovali montovanie stĺpov so štvorcovým, ako aj guľatým prierezom, pričom veľkosť trámu nemusí byť pevne stanovená a môže sa pohybovať v určitom prípustnom rozmedzí.

Nižšie uvádzame prehľad niektorých bežne dostupných kotviacich pätiek s ich špecifikáciami:

Správny výber a montáž kotviacich pätiek

Pri výbere kotviacej pätky je dôležité zohľadniť niekoľko faktorov. Predovšetkým je potrebné zvoliť správny rozmer pätky, ktorý musí zodpovedať rozmerom dreveného stĺpa. Napríklad, na hranol s prierezom 100×100 mm je optimálne použiť U-pätku s vnútornou šírkou 100 mm.

Samotná montáž vyžaduje precízne prevedenie:

1. Osadenie pätky: Pätka sa pevne ukotví do podkladu. V prípade betónovania sa zabetónuje do čerstvého betónu, pričom je dôležité zabezpečiť jej správnu polohu a zvislosť.
2. Kontrola počas tuhnutia: Počas tuhnutia betónu je možné polohu pätky doladiť, zvyčajne v priebehu 10-15 minút od zaliatia. Po zabetónovaní je dôležité zabezpečiť, aby betón mohol dostatočne stuhnúť. Minimálna doba tuhnutia sa líši v závislosti od typu betónu a podmienok, ale zvyčajne trvá niekoľko hodín až dní.
3. Upevnenie stĺpa: Po stuhnutí betónu sa drevený stĺp vloží do pripravenej pätky. Predvŕtaním otvorov a použitím kvalitných závitových tyčí alebo vrutov s veľkými podložkami (DIN 9021) sa stĺp bezpečne prichytí. Podložky slúžia na rozloženie tlaku v dreve a zabránenie jeho poškodeniu.
4. Finálna kontrola: Po upevnení stĺpa je nevyhnutné skontrolovať jeho zvislosť. Dôležité je tiež zabezpečiť, aby sa drevo nedotýkalo priamo betónu na dne pätky. Stĺp by mal stáť na kovovej časti pätky, nie priamo na betóne.

Pre spoľahlivé ukotvenie pätiek do podkladu sa odporúča použiť kvalitné kotvy do betónu alebo chemické kotvy. Kotviace pätky sú detail, ktorý rozhoduje o stabilite a životnosti. Správny výber typu, presné osadenie a kvalitné kotvy znamenajú, že pergolu ani plot neprekvapí vietor, dážď ani sneh.

Tesárske kovanie a jeho úloha

Okrem kotviacich pätiek zohráva významnú úlohu pri stabilite drevených konštrukcií aj tzv. tesárske kovanie. Ide o rôzne kovové prvky, ako sú uholníky, spojky a výstuhy, ktoré sa používajú na spájanie drevených trámov a spojov. Príkladom je aj trámová papuča ĽAVÁ pre drevené konštrukcie alebo uholníky s hlbokým prelisovaním, ktoré majú veľmi vysokú pevnosť na ohyb.

Tieto prvky, spolu s kotviacimi pätkami, tvoria komplexný systém zabezpečujúci pevnosť a odolnosť celej konštrukcie voči poveternostným vplyvom, ako je vietor, dážď či sneh.

Širší kontext: Základy stavieb a ich význam pre drevené konštrukcie

Pochopenie funkcie kotviacich pätiek pre drevené konštrukcie nám otvára dvere k širšiemu pohľadu na základy stavieb všeobecne. Základové pásy a pätky sú oporou väčšiny rodinných domov aj menších stavieb. Ich správne prevedenie zabezpečuje stabilitu celej budovy. Podcenenie tohto kroku sa časom môže prejaviť prasklinami v murive, nerovnomerným sadaním stavby, alebo dokonca narušením statiky celej konštrukcie. Plošné základy, do ktorých patria základové pásy a pätky, prenášajú zaťaženie priamo do únosnej základovej pôdy, ktorá sa nachádza v malej hĺbke tesne pod povrchom terénu.

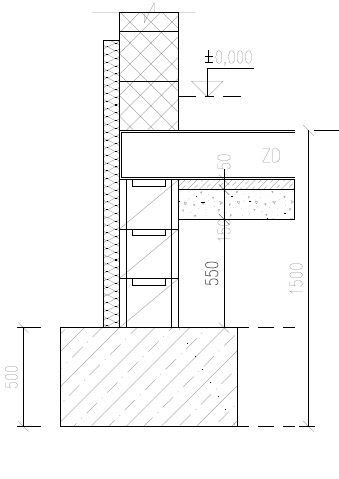

Rozdiel medzi základovými pásmi a pätkami

Základové pásy sú neprerušené železobetónové pruhy, ktoré sa ukladajú pod nosné steny. Ich úlohou je rovnomerne rozkladať zaťaženie stavby do podložia. Vďaka svojej dĺžke tvoria akúsi chrbticu stavby a zabezpečujú jej stabilitu. Základové pätky sa naopak používajú tam, kde konštrukcia stojí na jednotlivých bodoch, typicky pod stĺpmi alebo piliermi. Sú kratšie, ploššie a často štvorcového alebo obdĺžnikového tvaru. Jednoducho povedané, základový pás rozkladá zaťaženie na ploche celého muriva, zatiaľ čo základová pätka pôsobí len pod konkrétnym bodom. Ak sa na jednej stavbe kombinujú pásy aj pätky, je dôležité zladiť ich hĺbku a rozmery, aby sa predišlo rozdielnemu sadaniu. Oba spôsoby sa často dopĺňajú pre maximálnu stabilitu.

Nezámrzná hĺbka a správne dimenzovanie

Pri zakladaní stavby je kľúčové dosiahnuť tzv. nezámrznú hĺbku, ktorá na Slovensku zvyčajne dosahuje 80 až 120 cm. Táto hĺbka zabraňuje tomu, aby mráz spôsobil zdvihy a pohyby zeminy, ktoré by mohli poškodiť konštrukciu. Dôležité je aj správne dimenzovanie základov, ktoré navrhuje statik s ohľadom na únosnosť pôdy, typ stavby a celkové zaťaženie. Šírka a celková plocha základov sú rovnako rozhodujúce pre rozloženie hmotnosti budovy do podložia.

Postup výstavby základových pásov a pätiek

Výstavba základov je komplexný proces, ktorý si vyžaduje precízne dodržanie technologických postupov:

1. Odstránenie ornice a vytýčenie stavby: Geodet presne vyznačí polohu základov, odstráni sa vrchná vrstva zeminy.
2. Výkop základových rýh: Ryhy musia mať rovné hrany, správnu hĺbku a šírku pre rovnomerné prenášanie zaťaženia.
3. Liate betónu: Čerstvý betón sa leje do pripravených rýh alebo jám a zarovná sa. Dôležitá je kvalita zmesi a rýchle spracovanie.
4. Stratené debnenie: Na pásy sa používajú betónové tvárnice vyplnené betónom, ktoré tvoria pevné obvodové murivo základov.
5. Hutnenie výplne: Priestor medzi pásmi sa zasype a zhutní, aby sa predišlo sadaniu podlahy.
6. Podkladový betón a výstuž: Liatie podkladovej dosky vystuženej kari sieťou pripraví rovnú plochu pre ďalšie konštrukčné vrstvy.

Dôležité aspekty základových konštrukcií

• Podkladový betón a jeho funkcia: Podkladový betón je kľúčovou vrstvou základov, ktorá vytvára pevný a rovný povrch. Ukladá sa na základové pásy, aby sa zaťaženie domu rozložilo rovnomerne. Jeho správne prevedenie zabraňuje nerovnomernému sadaniu a chráni dom pred budúcimi problémami.
• Výstuž základov - kari siete a oceľ: Pre zvýšenie pevnosti a stability základov sa do betónu pridáva oceľová výstuž, najčastejšie vo forme kari sietí alebo oceľových prútov. Ich rozmiestnenie vychádza zo statického návrhu a zvyčajne sa ukladá k dolnému aj hornému okraju základových pásov, čím sa predchádza vzniku trhlín a zvyšuje sa odolnosť voči nerovnomernému sadaniu.
• Základové podmienky a spodná voda: Problematické pozemky s vysokou hladinou podzemnej vody alebo na ílovitých pôdach si vyžadujú špeciálny prístup. V takýchto prípadoch je nutné prizvať odborníka, ktorý navrhne vhodné riešenia, ako napríklad širšie základové pásy, drenážny systém, alebo úplne iný spôsob založenia, ako je monolitická základová doska či hlbinné piloty.

Časté chyby pri stavbe základov

Napriek zdanlivej jednoduchosti sa pri stavbe základov často vyskytujú chyby, ktoré môžu mať vážne následky:

• Nedostatočná hĺbka základov: Hrozí zdvíhanie konštrukcie mrazom.
• Nepresné vytýčenie: Môže spôsobiť krivé murivo a nutnosť nákladných opráv.
• Zlé hutnenie zásypu: Vedie k nerovnostiam podlahy a vzniku trhlín.
• Nedodržanie statického návrhu výstuže: Riziko vážnych porúch základov.
• Použitie nekvalitného betónu: Znižuje únosnosť a životnosť základov.

Každý zásah do nosných základov musí byť konzultovaný so statikom. Neodborné úpravy môžu spôsobiť nenávratné škody.

Prehľad typov základových konštrukcií

Základové pásy a pätky sú najčastejším spôsobom zakladania rodinných domov. Pri správnom návrhu a prevedení zabezpečujú rovnomerné prenášanie zaťaženia a dlhú životnosť stavby. Ich úlohou je prijímať a prenášať všetky zaťaženia stavby do základovej pôdy a zabezpečiť jej stabilitu. Výber vhodného typu základov závisí od únosnosti pôdy a intenzity zaťaženia.

• Základová doska: Je monolitická základová konštrukcia, ktorá sa používa najmä na málo únosných zeminách alebo v prípadoch, kde sa pod základmi nachádza spodná tlaková voda. Prenáša zaťaženie na celú plochu budovy, čím zamedzuje nerovnomernému sadaniu. Je to nákladnejšie, ale veľmi spoľahlivé riešenie, často využívané pri energeticky efektívnych budovách kvôli možnosti kompletnej tepelnej izolácie.
• Základové pásy: Sú dlhé, úzke konštrukcie umiestnené pod hlavnými nosnými prvkami budovy, ako sú steny. Sú najčastejšie využívané pri murovaných stavbách s menším počtom podlaží. Ich hlavnou výhodou je, že sú navzájom prepojené, čo zabraňuje nerovnomernému sadaniu stavby.
• Základová pätka: Sa navrhuje na založenie skeletových konštrukcií, kde sú nosnými prvkami stĺpy. Ide o samostatné základy umiestnené pod každým stĺpom. Ich tvar je zvyčajne štvorcový alebo obdĺžnikový.
• Základový rošt: Je sústava navzájom kolmých základových pásov, používaná pri zakladaní na málo alebo nerovnomerne únosných zeminách, často pri skeletových konštrukciách.
• Hlbinné základy (pilóty): Sa používajú v prípadoch, keď horné vrstvy pôdy nie sú dostatočne únosné alebo sa nachádzajú vo veľkej hĺbke. Pilóty prenášajú zaťaženie do stabilnejších vrstiev podložia.

Správny výber základových konštrukcií je preto komplexný proces, ktorý by mal vždy vychádzať z dôkladného geologického prieskumu a statického posúdenia. Len tak možno zabezpečiť dlhodobú stabilitu a bezpečnosť celej stavby.

Estetika a využitie drevených stĺpov

Drevené kruhové stĺpy sú tradičným a estetickým riešením pre stavby, kde hľadáte prírodný, teplý vzhľad a jednoduchú montáž - ideálne pre balkóny, terasy, interiérové alebo záhradné zábradlia, malé pergoly či dekoratívne konštrukcie. Tieto stĺpy z guľatiny prinášajú pocit prirodzenosti, jemného, klasického štýlu a výborného zakomponovania do dreveného či rustikálneho dizajnu - či už pri rekonštrukcii staršieho domu, či pri výrobe nového zábradlia. Drevené stĺpy z buku s brúseným povrchom bez náteru sú príkladom takéhoto riešenia.

Drevo ako materiál ponúka rovnováhu medzi ľahkosťou a pevnosťou - guľatinové stĺpy sú spracované tak, aby držali tvar, a pri správnej povrchovej úprave (impregnácia, možná lazúra alebo laku) dokážu dlhodobo odolávať poveternostným vplyvom aj vlhkosti. Výhodou je, že drevený stĺp nie je ťažký - čo vám uľahčí manipuláciu, dopravu aj montáž.

Pre zákazníka to znamená, že získa prírodný materiál, ktorý sa krásne hodí k dreveným madlám, výplniam z dreva alebo iným dreveným prvkom - a to bez veľkej investície či náročnej stavby. Drevený kruhový stĺp môže poslúžiť ako nosný alebo doplnkový prvok pri balkónovom zábradlí, terase, schodisku, altánku či záhradnom prístrešku. Montáž je relatívne jednoduchá - so základným náradím: meter, vodováha, vŕtačka, kotviace pätky alebo fixácia do betónu (podľa podkladu), vhodná ochrana proti vlhkosti (napríklad impregnácia alebo lazúra). V prípade exteriéru je dôležité, aby bol stĺp chránený pred priamym stykom s vlhkou zemou a aby bol drevo pravidelne ošetrované - to výrazne predĺži jeho životnosť.

Takéto stĺpy nájdu uplatnenie vo viacero situáciách:

• balkóny a lodžie
• terasy rodinných domov
• záhradné prístrešky a altánky
• zábradlia drevených schodísk
• rustikálne alebo drevené interiéry a zimné záhrady
• menšie komerčné priestory: napríklad chalupy, chaty, reštaurácie v drevenom štýle či horské domy

Pri výrobe a výbere drevených kruhových stĺpov dbáme na výber kvalitného dreva a správne spracovanie - suché drevo s nízkou vlhkosťou, ošetrené proti hnilobe, plesniam a škodcom.
