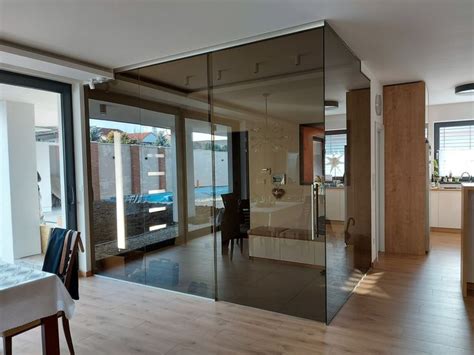

Oslovili vás sklenené steny? Aj podľa nás je mimoriadne atraktívne a zostáva veľmi vyhľadávané aj v súčasnej dobe, a to nie len v coworkingoch. Sklenené steny a priečky sú populárnym prvkom moderného bývania a v kancelárskych priestoroch. Tieto steny vytvárajú pocit priestrannosti a umožňujú prírodné svetlo prúdiť do interiéru, čím vytvárajú svetlú a otvorenú atmosféru. Sklo vyvoláva dojem otvorenosti, čo je v interiéroch veľmi cenená vlastnosť. Je to skvelá voľba pre kancelárie, domácnosti aj pre veľké kompaktné priestory. Presklenie na celú výšku miestnosti od podlahy po strop pozdvihne celkový dojem z priestoru okolo vás. Sklenená stena je nadčasový prvok dizajnu, ktorý v sebe spája minimalizmus, funkcionalitu a eleganciu. Stáva sa neodmysliteľnou súčasťou modernej architektúry, dáva priestoru tvar a charakter, udržiava jeho spojitosť, necháva ho dýchať a komunikovať.
Význam a Všeobecné Princípy Kotvenia Sklenených Konštrukcií
Problémy so skleneným zábradlím najčastejšie nevznikajú náhodne. Funkčné sklenené zábradlie nevzniká výberom jedného prvku, ale komplexným prístupom. Pri návrhu skleneného zábradlia sa často rieši jeho vzhľad, transparentnosť, typ skla alebo čistota detailu. Návrh musí zohľadniť typ skla, spôsob kotvenia skla, napojenie na nosnú konštrukciu aj pôsobenie zaťaženia a deformácií. Detail kotvenia skla určuje, ako sa zaťaženie prenáša zo skla do konštrukcie. Spôsob kotvenia skleneného zábradlia je dôležité pre vašu bezpečnosť a s tým súvisiacu stabilitu zábradlia. Má veľký vplyv na estetický vzhľad, a to v interiéri aj v exteriéri. Existujú rôzne metódy kotvenia, ktoré sa používajú na zabezpečenie skla a udržanie celej konštrukcie na správnom mieste. Každý systém má špecifické nároky na návrh, presnosť a koordináciu.
Typy Sklenených Stien a Ich Vplyv na Kotvenie
Existuje mnoho rôznych typov sklenených stien, ktoré sa líšia kombináciou materiálov, farebnosťou a konštrukčným riešením. Pri rozhodovaní o štýle a dizajne sklenených stien je dôležité zvážiť aj celkový koncept a estetiku vášho interiéru alebo kancelárie.

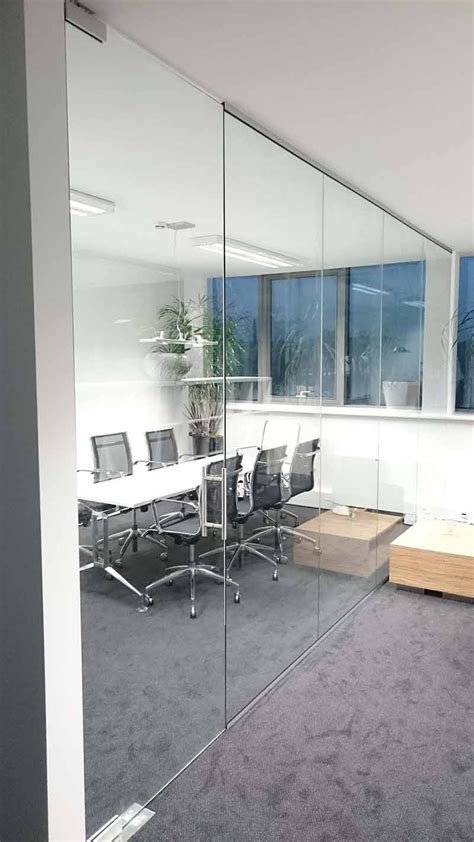

Bezrámové Sklenené Steny
Bezrámové sklenené steny sú ideálne, rýchlo montovateľné riešenie deliacich stien v interiéri. Vytvárajú moderný a minimalistický vzhľad. Bezrámové systémy sú k dispozícii s jednoduchým alebo dvojitým zasklením. Ich hlavnou výhodou je absencia rušivých kotviacich prvkov, čo prispieva k čistému vzhľadu.

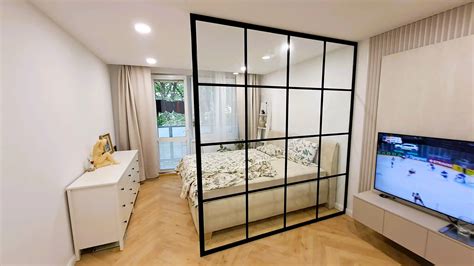

Rámové Sklenené Steny v Industriálnom Štýle
Zariaďte sa štýlovo v priemyselnom štýle. Sklenené steny s kovovým rámom v antracitovej farbe môžu obsahovať vrstvené sklo aj menšej hrúbky, napríklad 5 mm. Na uchytenie sa používajú minimalistické kotviace profily vo vrchnej časti do stropu a v spodnej časti do podlahy. Sklenené steny v ráme po celom obvode ponúkajú lepšiu zvukovú izoláciu. Ako základ rámu sa používa poctivá oceľ.
Montáž sklenenej steny
Metódy Kotvenia Sklenených Konštrukcií
Pre zabezpečenie stability a estetiky sklenených zábradlí a stien sa používajú rôzne metódy kotvenia. Každá z nich má svoje špecifiká a je vhodná pre odlišné podmienky a požiadavky.
Uchytenie Skiel na Terčoch
Jedná sa o najbežnejší typ kotvenia, ktorý je finančne dostupný a vhodný ako pre interiér, tak pre exteriér. Kotviť sa týmto spôsobom môže do dreva, betónu alebo oceľovej konštrukcie. Minimálna výška betónovej dosky pre uchytenie je 250 mm. Ako zákazník máte na výber z pestrej palety terčov, od lacnejších štandardných variantov, cez terče s väčším vysadením alebo väčšou vzdialenosťou odsadenia skla až po nastaviteľné odsadenie. Ako základ sa dodáva odsadenie 10 - 50 mm, resp. 30 - 50 mm. Čo sa týka dodávateľov kovaní, často sa preferujú prémiové značky kovaní a príslušenstva ako Q-Railing a Pauli and Son.
Konštrukcia na Konzoly
Konzolové riešenie má podobné vlastnosti ako kotvenie na terčoch - je vhodné von aj dnu a rovnaké sú aj typy materiálov, do ktorých sa dá konštrukcia uchytiť. Konzoly sú však alternatívou pre terče v prípade, že výška plochy pre uchytenie terčov je nižšia ako 150 mm. Uchytenie zábradlia na konzolách v exteriéroch si však treba zvážiť podľa miestnych poveternostných a klimatických podmienok v oblasti, v ktorej bude zábradlie osadené. Pri náročnejšom počasí je lepšie ho uchopiť konzolami po celej ploche. Vo všeobecnosti platí, že konzolové zábradlie sa viac hodí na menšie plochy.

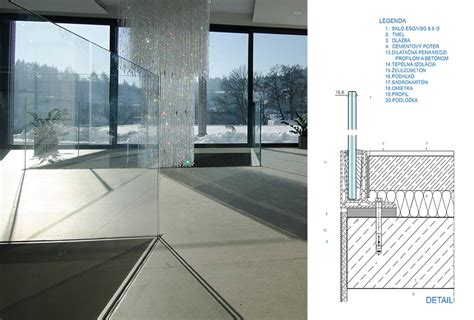

Minimalistické Kotvenie do Profilu
Ak sa pre takéto riešenie rozhodnete a bude možné ho realizovať, určite neoľutujete, pretože ide o prémiový systém kotvenia, esteticky veľmi čistý a minimalistický. Existuje mnoho faktorov, ktoré vplývajú na vhodnosť použitia bočného kotvenia do profilu. Veľmi podobne je to aj so spodným kotvením do profilu a s ďalším riešením do profilu so spodným kotvením so zapustením. Tieto uchytenia však nie sú vhodné do dreva, odporúčajú sa len pre betón a železo. Kotvenie so zapustením je úplne najčistejšie dizajnové riešenie, kde sklo vychádza priamo z podlahy a nie sú viditeľné žiadne úchyty. Tu sa však musíte rozhodnúť včas, pretože je nevyhnutná príprava už v úvodnej fáze výstavby alebo rekonštrukcie. Všetky tri spôsoby uchytávania do profilu predstavujú profesionálne riešenia vhodné pre vyšší štandard bytových priestorov alebo verejných stavieb. Sú ideálne z pohľadu tuhosti a pevnosti zábradlia. Kotvenie do profilu je najlepším riešením pre rôzne hrúbky skiel od 13,2 mm až po 32 mm.
Stĺpikové Riešenie so Sklenenými Výplňami
V tomto prípade sa sklo uchytáva na pásovine alebo na oblej rúre s bočnými alebo prednými úchytmi. Najčastejšou kombináciou je číre sklo a nerezové stĺpiky zábradlia.
Technické Aspekty a Normy Kotvenia
Pri výbere vhodného skla pre sklenené predelovacie steny sa musí zvážiť niekoľko faktorov, ako sú bezpečnosť, izolačné vlastnosti, estetické požiadavky a účel použitia. Zároveň musí zodpovedať bezpečnostným normám.
Odporúčaná Hrúbka Skla
Základom je kvalitné bezpečnostné sklo, ktoré zaberá len 8 až 16 mm, čo je výrazne menej ako iné materiály. Priestor tak pôsobí voľnejším dojmom. 8 mm sklo je štandard. Podľa umiestnenia, výšky a typu konštrukcie volíme 8 - 12 mm sklo. Horná hranica s hrúbkou 12 mm je určená pre interiér s extra vysokým stropom nad 3 metre. Pri dlhých súvislých platniach s menšími hrúbkami skla by mohlo vznikať väčšie pruženie. Pri vyšších nárokoch na výšku sú vhodnou alternatívou k bezrámovým priečkam rámové sklenené steny v industriálnom štýle. Kotvenie do profilu je najlepším riešením pre rôzne hrúbky skiel od 13,2 mm až po 32 mm.
Normy a Bezpečnostné Opatrenia
Sklenené priečky na Slovensku podliehajú niekoľkým normám a predpisom, ktoré sa týkajú ich kvality, bezpečnosti a montáže. Priečky musia mať dostatočnú mechanickú odolnosť a stabilitu. Jednou z hlavných noriem, ktorú musia sklenené priečky na Slovensku spĺňať, je norma STN EN 12150, ktorá sa týka bezpečnostných skiel pre stavby. Normy a predpisy je potrebné dodržiavať aj pri montáži sklenených priečok, preto aj samotná inštalácia by mala byť vykonaná odborníkmi, ktorí majú potrebné skúsenosti a znalosti v oblasti sklenených konštrukcií.
Výsledky Numerickej Analýzy Kotvenia Sklenených Zábradlí
Úlohou štúdie bolo analyzovať interiérové zábradlie z vrstveného kaleného skla s rôznym spôsobom kotvenia pri normovom krátkodobom zaťažení vo vodorovnom smere. Všetky typy zábradlí boli navrhnuté tak, aby ich výška nad úrovňou podlahy (1100 mm) a šírka sklenej tabule (1200 mm) bola rovnaká. Bolo namodelovaných 28 modelov zábradlia z vrstveného kaleného skla s rôznymi spôsobmi kotvenia. Všetky modely boli modelované s rovnakou hrúbkou sklených tabúľ 15 mm a PVB fólie 1,52 mm, teda vrstvené sklo zložené zo sklenej tabule + PVB fólie + sklenej tabule (15 mm + 1,52 mm + 15 mm). Charakteristická hodnota priamkového zaťaženia qk = 0,5 kN/m v horizontálnom smere bola modelovaná na hornej hrane sklenej tabule. Vypočítaná návrhová pevnosť kaleného skla v ťahu podľa normy [7] je 50 MPa. Medzná hodnota vodorovného priehybu zábradlia z vrstveného skla nie je definovaná v normách, a teda v praxi si limitný priehyb stanovuje investor.
Na základe získaných výsledkov numerickej analýzy vyplýva, že veľmi záleží na spôsobe uchytenia zábradlia, aj keď ide o rovnakú hrúbku, šírku, zaťaženie a výšku nad úrovňou podlahy. Potvrdilo sa, že otvory výrazne oslabujú sklenú tabuľu, čo má vplyv na ťahové napätia, ale nemá vplyv na priehyb. Špičky ťahových napätí sa nachádzajú priamo v otvoroch. Priehyby pri viacerých modeloch vyšli nevyhovujúco veľké a psychologicky by zle vplývali na ľudí. V praxi sa tieto priehyby sklených zábradlí eliminujú kovovými madlami vo vrchnej časti sklenej tabule, ktoré sa prípadne môžu kotviť do steny.
Zhrnutie kľúčových zistení numerickej analýzy:
- Najvýhodnejšie pre ťahové napätia:
- Líniové uloženie s dvomi radmi skrutiek.
- Líniové uloženie s jednou radou skrutiek.
- Líniové uloženie s výškou votknutia Hv = 120 mm.
- Otvory: Výrazne oslabujú sklenú tabuľu z hľadiska ťahových napätí, ale nemajú vplyv na priehyb. Špičky ťahových napätí sa nachádzajú priamo v otvoroch.
- Pásikové kotvenie bez dier: Je výhodné pre nižšiu celkovú výšku a jednoduché uchytenie, avšak pri tabuli s dvomi úchytmi je potrebné zakotviť vrchnú časť tabule z dôvodu zabezpečenia proti priehybu.
- Pásikové kotvenie s dierami: Pri daných parametroch sa odporúča až so štyrmi úchytmi.
- Bodové kotvenie s jednou radou: Model so štyrmi úchytmi s D2 = 70 mm vyhovel, kde je taktiež potrebné zamedzenie priehybu sklenej tabule.
- Bodové kotvenie s dvomi radmi: Odporúča sa po troch úchytoch s väčšou zvislou vzdialenosťou ako v = 180 mm, alebo D2 = 70 mm, alebo D1 = 36 mm.
- Priemer diery: Zmenšenie priemeru diery z 26 mm na D1 = 16 mm má nepriaznivý vplyv, naopak zväčšenie diery na D1 = 36 mm sa ukázalo ako pozitívne.
- Modely vyhovujúce pre priehyb:
- Líniové uloženie s dvomi radmi skrutiek.
- Líniové uloženie s jednou radou skrutiek.
- Líniové uloženie s výškou votknutia Hv = 120 mm a Hv = 110 mm.
Výzvy Montáže a Riešenia Kotvenia v Praxi
Montáž sklenených stien si vyžaduje precízne plánovanie a zohľadnenie špecifických podmienok na mieste inštalácie. V rámci projektu advokátskej kancelárie v Leviciach sme sa stretli s viacerými výzvami pri kotvení.

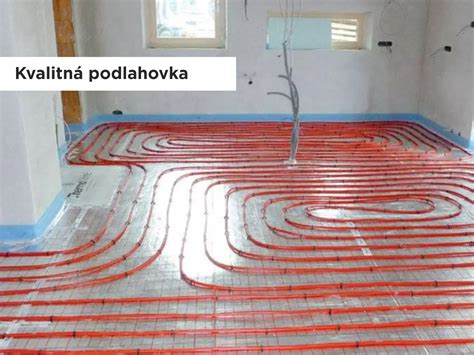

Kotvenie pri Podlahovom Kúrení
V podlahe bolo nainštalované podlahové kúrenie, čo znamenalo, že priame kotvenie do podlahy bolo obmedzené. Riešenie spočívalo v použití špeciálnych techník a kovaní, ktoré umožnili bezpečné a stabilné upevnenie sklenenej steny bez narušenia funkčnosti podlahového kúrenia. Pre kovania boli zvolené prémiové produkty značky Dorma, konkrétne radu Dorma Studio Classic, ktorá predstavuje najvyššiu triedu v oblasti sklenených kovaní.
Kotvenie do Sadrokartónového Stropu
V strope bol použitý sadrokartón. Kotvenie do sadrokartónu si vyžaduje špecifické upevňovacie prvky a techniky, aby sa zabezpečila dostatočná nosnosť a stabilita konštrukcie. Aj v tomto prípade bolo nájdené optimálne riešenie, ktoré zaručilo pevné a bezpečné uchytenie sklenenej steny. Vzhľadom na to, že sklenené steny boli navrhnuté už v pôvodnom projekte, bolo možné vykonať potrebné prípravné kroky v predstihu, čo zjednodušilo proces montáže a minimalizovalo riziko komplikácií.
Montáž sklenenej steny
Ďalšie Aspekty Sklenených Stien
Okrem samotného kotvenia existuje mnoho ďalších aspektov, ktoré prispievajú k funkčnosti a estetike sklenených stien.

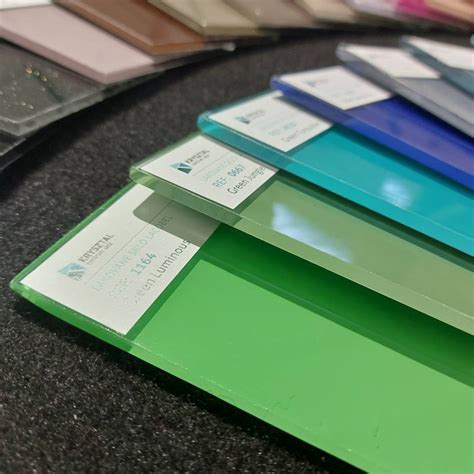

Farebnosť a Priehľadnosť Stien
Sklo môže byť vyrobené v rôznych farbách, textúrach a vzoroch, aby sa dokonale hodilo k dizajnu interiéru. Najčastejšie sa vyrába ako úplne priehľadné alebo čiastočne priehľadné. Farebnosť sklenených stien ovplyvňuje farebnosť použitých skiel. Môžu byť vyrobené v rôznych úrovniach priehľadnosti s ohľadom na požadovanú úroveň súkromia. Priehľadnosť sklenených stien môže byť od úplnej priehľadnosti - extra číre sklo, cez štandardné číre sklo, nepriehľadné satinované sklo, až po inteligentné sklo, ktoré sa dá ovládať elektronicky a umožňuje meniť množstvo prieniku svetla a súkromia v miestnosti. Použitím špeciálnych farebných skiel alebo dekoračnej fólie je možné docieliť nepriehľadnosť vybraných časti priečok alebo tónovanie. Tónovanie skiel je výrobný proces pridania farby do skla, ktorý sa používa na zmenu farebných odtieňov skla a zlepšenie estetického vzhľadu. Výhodou tónovaných skiel je, že dokážu redukovať prenikanie slnečného žiarenia a chránia vaše súkromie pred zvedavými pohľadmi.
LCD Steny s Inteligentnou Fóliou
Elektricky stmievateľné sklo vytvorí súkromie v priebehu sekundy. Základom je číre kalené sklo, na ktorom sa nachádza PDLC fólia, ktorá slúži ako projekčná plocha s HD rozlíšením. Táto technológia (elektrochromatické sklá) sa využíva aj na miestach, kde chcete zaistiť väčší kľud len na určitú dobu. Po aktivácii elektrického prúdu sa však v priebehu sekundy stane dokonale priehľadným. Okrem zabezpečenia súkromia ponúka táto technológia aj ďalšiu zaujímavú výhodu: pri zamliečnení skla sa stena stáva ideálnym povrchom na premietanie s vysokým rozlíšením. Toto riešenie je mimoriadne praktické pre konferenčné miestnosti alebo prezentácie.
Výška Sklenenej Steny
Najčastejšie používaná výška pre sklenené steny v interiéroch sú približne 3 metre. Pri priečkach s dverami využívame na rozšírenie bočné svetlíky a pre dorovnanie výšky nad úrovňou dverí využívame nadsvetlíky. Rovnako to platí pri bezrámových aj rámových riešeniach. Jediný limit pri výrobe a inštalácií jednotlivých častí deliacej steny je možnosť preniesť jednotlivé súčasti cez dvere alebo iný stavebný otvor do vnútra a dostať sa so všetkými komponentami na miesto jej osadenia. Pre vysoké stropy, ktoré posúvajú skutočné hranice interiérového zasklenia a môžu dosiahnuť výšku 4 až 5 metrov, sú nároky na hrúbku skla väčšie. Uprednostňuje sa bezpečnostné sklo 12 mm.
Akustické Vlastnosti Sklenených Stien
Sklenené priečky ponúkajú istú mieru zvukovej izolácie. Presná miera zníženia hluku závisí od niekoľkých faktorov, ako sú hrúbka skla, použitá izolačná vrstva, výber profilov a šírka medzery medzi sklenými panelmi. Na odhlučnenie vplýva aj kvalita inštalácie. Vo všeobecnosti je možné pomocou celosklenených priečok dosiahnuť zníženie hluku na úrovni 33 až 45 decibelov (dB). Špeciálne akustické priečky s mriežkovým predelením pomocou akustických profilov s vrstvenými sklami dokážu miestnosť odhlučniť aj o 53 dB. Dvojité zasklenie je ideálne najmä pri vyšších zvukovo-izolačných nárokoch. Tieto steny sú zvyčajne vyrábané z viacerých vrstiev skla so špeciálnymi izolačnými vrstvami medzi nimi. Sklá sú po obvode, poprípade v mriežke, ukotvené v špeciálnom profile. Tento typ sklenenej steny môže poskytnúť vysokú úroveň zvukovej izolácie a zároveň zachovať transparentnosť.
