Komplexné riešenia pre integráciu výťahu do schodiska: Plánovanie a realizácia

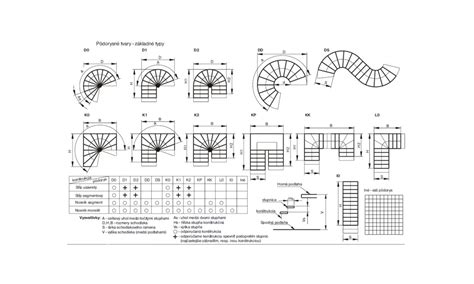

Či už pri stavbe nového domu alebo pri spájaní bytov - často je potrebné postaviť nové schodisko. Pri plánovaní sa spravidla vychádza z jeho konštrukčného tvaru a požadovaného materiálu. Horné a dolné podlažie môžete spojiť napríklad rovným alebo točitým schodiskom. Zatiaľ čo tieto návrhy zohľadňujú predovšetkým estetické aspekty, schodisko musí spĺňať aj zákonné požiadavky týkajúce sa statiky a bezpečnosti. Poznámka: Čo najskôr sa preto stretnite so stavebným inžinierom alebo architektom, aby vám poskytol odborné poradenstvo. Pri plánovaní myslite hlavne na to, ako sa bude schodisko neskôr využívať. Ak máte napríklad v pláne umiestniť na horné poschodia veľký nábytok, točité schodisko nie je pre vás tým správnym riešením. Vynášanie bude zložitejšie. Práve pri stavaní schodiska sú rozmery dôležitým faktorom.

Oplatí sa vytvoriť si kontrolný zoznam. Tak budete mať neustály prehľad o nákladoch a navyše zabránite chybám pri stavaní schodov. To, či sú splnené statické požiadavky a či môžete postaviť schodisko na požadovanom mieste podľa plánu, odporúčame overiť si u odborníkov z oblasti architektúry alebo stavebného inžinierstva.

Sme spoločnosť špecializujúca sa na výrobu a montáž výťahových šácht na mieru. Poskytujeme komplexné riešenia pre modernizáciu, výmenu a inštaláciu šácht do novostavieb alebo existujúcich budov. Výťahové šachty sú neoddeliteľnou súčasťou každého výťahového systému, pričom ich technické a priestorové riešenie zásadne ovplyvňuje funkčnosť a komfort celého systému.

Typy výťahových šácht a možnosti ich integrácie do budov

Pri obnove bytových domov a rozhodovaní o výťahoch ide o komplexnú tému. Možností výmeny výťahov podľa typu šachty je mnoho. Na začiatok uvedieme, aké typy výťahových šácht sa najčastejšie vyskytujú na Slovensku. Murované alebo monolitické betónové výťahové šachty predstavujú tradičné riešenie s vysokou stabilitou a dlhou životnosťou. Sú ideálne pre bytové a administratívne budovy, kde je dostatok priestoru na konštrukciu pevnej šachty. Betónová šachta je základným typom, v ktorom možno výťah montovať. Má presne dané rozmery, ktoré definujú veľkosť novej kabíny. Finálny rozmer ovplyvňuje hlavne výber šachtových a kabínových dverí. Pri použití automatických dverí výťahu dostávame pohodlnejšie a moderné otváranie, no za cenu menšej hĺbky kabíny.

Výťahové šachty v zrkadle schodiska: Optimálne využitie priestoru

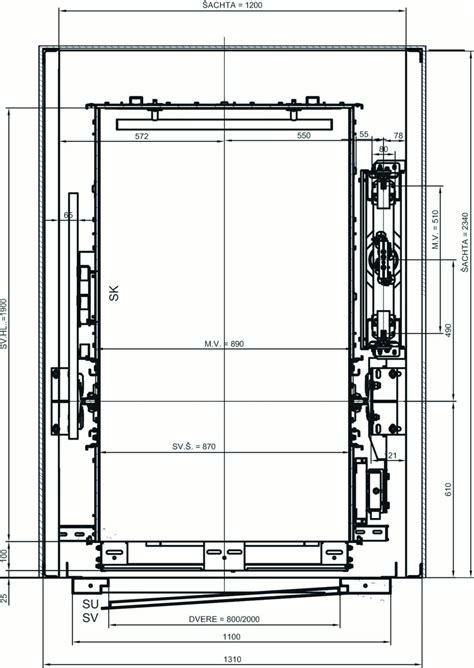

Výťahové šachty v zrkadle schodiska sú jedným z najbežnejších riešení pre bytové domy bez výťahu, ale s možnosťou využiť priestor v strede schodiska, čím nie je potrebný zásah do štruktúry budovy. Šachta v zrkadle schodiska je typická pre šesť- až deväť-poschodové bytové domy, najmä mimo Bratislavy. Štandardne býva pletivová alebo obložená drátosklom. Zrkadlo schodiska má zvyčajne rozmer približne 1200x2100mm. Šachta v ňom však iba 1200x1500mm, čo následne zmenšuje aj rozmer kabíny. Priestor za šachtou ostáva často voľný a nevyužitý.

Možnosti modernizácie a výmeny šácht v zrkadle schodiska

Pri výmene pôvodných výťahov za nové, existuje viacero možností, ako voľný priestor za šachtou efektívne využiť. Prvou, finančne najvýhodnejšou možnosťou, je predĺženie pôvodnej šachty až dozadu po podestu medziposchodia. Zadná konštrukcia šachty sa odstráni a nahradí novou. Nová, zadná konštrukcia vyplní celú hĺbku zrkadla schodiska. Následne sa celá šachta oplášti sádrokartónom. Do takto upravenej šachty možno umiestniť novú kabínu s rozmermi 800×1700-1900mm. Samozrejme, aj tu ovplyvní hĺbku kabíny výber šachtových/kabínových dverí. Výhodou tohto riešenia je menšia finančná náročnosť a relatívne rýchla montáž. Toto riešenie prinesie maximálne zväčšenie kabíny výťahu a prijateľnú cenu. Na druhej strane môže dôjsť k miernemu zúženiu a zníženiu presvetlenia schodiska. Toto riešenie je najideálnejším pomerom ceny a výkonu.

Druhou možnosťou je vybudovanie úplne novej konštrukcie šachty. Napriek väčšej finančnej náročnosti má toto riešenie nemalé výhody. Nové interiérové oceľové šachty obložené sklom alebo SDK - pre čo najväčšiu úžitkovú a estetickú hodnotu ponúkame výmenu pôvodných šácht, za nové, odolnejšie, estetickejšie a väčšie šachty. Naša jedinečná šachta má steny široké len 35mm, čo zabezpečuje maximálne využitie priestoru a ponúkne jedinečný estetický zážitok so zlepšením úžitkových vlastností ako je svetlotechnické podmienky a zachovanie priechodnej šírky schodiska. Ich nevýhoda je len vyššia cena v porovnaní s obkladom pôvodnej šachty. Svetelnosť na chodbe nielenže ostane, ale ešte sa zvýši. Takisto nie je zasiahnuté do priestoru schodiska, ktorého pôvodná šírka býva zachovaná. Aj keď ide o finančne náročnejšie riešenie v porovnaní s predĺžením a obkladom pôvodnej šachty, netreba zabúdať, že chodbou prechádzajú obyvatelia domu denno-denne a po mnoho rokov.

Pri oboch spomenutých možnostiach treba rátať so stavebnými úpravami v priehlbni výťahu. Štandardne má priehlbeň pôdorysný rozmer 1200x1500mm a úpravami sa predlžuje na 1200x2000mm. Bytové domy so šachtami v zrkadle schodiska sú dispozične riešené tak, že výťah začína v stanici -1 a prechádza na 1.poschodie, t.j. chýba stanica na prízemí. S modernizáciou / výmenou šachty sa často menia aj madlá na schodisku. Tie pôvodné bývajú namontované väčšinou okolo starej šachty. Naším odporúčaním je umiestniť nové madlá na náprotivnú stenu schodiska hneď v úvode všetkých prác.

Exteriérové výťahové šachty

Exteriérové šachty sa montujú hlavne tam, kde nie je možné použiť interiérovú šachtu a jedná sa zväčša o vysoko atypickú výrobu vždy na mieru konkrétnemu zákazníkovi a projektu. Exteriérová šachta môže byť vyhotovená tak zo skla ako aj z obkladu plným materiálom. V prípade presklených šácht tvoria tieto šachty samostatný dizajnový a funkčný prvok, ktorým je možné zabezpečiť pohodlný prístup do domu ako aj bezbariérovosť. Tieto šachty sú navrhnuté na mieru, tak aby spĺňali požiadavky aj pre šírku priestoru už od 86 cm.

Pridanie výťahu do existujúceho bytového domu

Bytové domy bez výťahu sú najčastejšie 4- až 5-podlažné domy. V čase ich výstavby zákony nekládli podmienku, aby v nich bol výťah umiestnený. Ten sa dá pridať spolu so šachtou bez väčších problémov, samozrejme, ak to priestory zrkadla schodiska dovoľujú. Montáž alebo výmena výťahovej šachty je komplexný proces, ktorý si vyžaduje starostlivé plánovanie, odborné zručnosti a dodržiavanie bezpečnostných predpisov. Pred začiatkom samotnej montáže alebo výmeny výťahovej šachty je nevyhnutné vypracovať všetku potrebnú dokumentáciu na zabezpečenie správnej inštalácie a montáže výťahovej šachty. Ak sa vykonáva výmena výťahovej šachty, treba si vopred pripraviť okolitý priestor, upraviť nosné konštrukcie, prípadne prispôsobiť búracie práce nevyhnutné na výmenu novej šachty. Či už ide o novú výstavbu alebo výmenu starej výťahovej šachty, máme dlhoročné skúsenosti s rôznymi typmi šácht, od betónových až po moderné samonosné konštrukcie.

Ako prvé po schválení investície treba vypracovať kompletnú projektovú dokumentáciu (PD) pre stavebné povolenie, keďže do bytového domu pribudne nové zariadenie. Jej súčasťou sú okrem technickej dokumentácie výťahu a šachty aj kapitoly ako Statika, Architektúra, Požiarna správa, Elektro projekt atď. K projektovej dokumentácii sa musia následne vyjadriť odborníci - hasiči, technická inšpekcia TISR alebo TŰV SŰD, Štátna správa odpadového hospodárstva a iní. Po schválení stavebným úradom začínajú práce realizáciou nového elektrického prívodu pre výťah podľa požiadaviek projektu. V rovnakom období sa začína kopať a betónovať priehlbeň v zrkadle schodiska. Keď sú priehlbeň aj elektrický prívod pre nový výťah hotové, práce pokračujú montážou konštrukcie šachty a jej obkladom. Následne sa osadí do šachty nový výťah, ktorý je po vykonaní predpísaných skúšok uvedený do prevádzky.

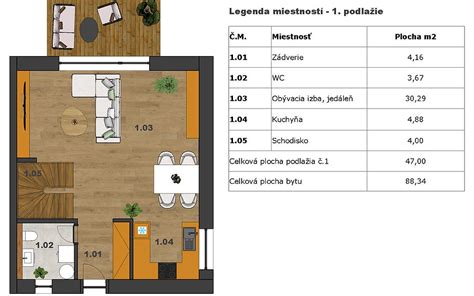

Dôležité aspekty pri plánovaní a realizácii schodiska

Schodisko už od začiatku rozumne zapasujte do pôdorysu, aby sa stratilo čo najmenej obytného priestoru. Vďaka schodom umiestneným v strede obytného priestoru nepotrebujete pri otvorenom koncepte priestoru chodbu, a preto sú považované za priestorovo úsporné. Schodisko, ktoré vedie pozdĺž steny, sa dá po vytvorení spodnej konštrukcie dobre využiť ako ďalší úložný priestor pod schodmi. Ale aj vytvorenie schodiska so samostatnou konštrukciou má výhody: Nestratíte tak obytnú plochu a dom si neskôr ľahšie predelíte na dva byty so samostatnými vchodmi. Pri navrhovaní schodov myslite na prístupnosť, aby ste neskôr ušetrili náklady, ak sa presťahujete alebo budete chcieť prerobiť priestor primerane k veku. S pribúdajúcim vekom sa schody môžu stať prekážkou. Pri plánovaní myslite aj na to, že v staršom veku možno budete potrebovať schodiskový výťah. Objemný nábytok sa po úzkych schodoch ťažšie prepravuje. Niekedy sa dokonca môže stať, že ho do domu dostanete len cez okno alebo balkón. Aj inštalácia schodiskového výťahu je na určitých schodiskách náročnejšia.

Bezpečné a funkčné schodisko

Svetlo je rozhodujúcim dizajnovým faktorom v obytnom priestore. Odporúčame preto plánovať schody v blízkosti okna. Na schodisko môžete umiestniť akcentové osvetlenie. Svietidlá poslúžia aj na orientáciu a zvyšujú bezpečnosť. Dôležitú úlohu pritom hrajú tri faktory: dĺžka krokov, výška stupňov a hĺbka stupňov. Z toho je možné vypočítať pomer stúpania.

• Zábradlie: Pri troch a viacerých schodoch je v interiéroch predpísané držadlo zábradlia s výškou minimálne 90 cm. Schodiská s tromi alebo viacerými schodmi musia byť vybavené zábradlím. Pre vnútorné schody platí minimálna výška 90 cm pre držadlo zábradlia. Rozhodujúca je však aj možná výška pádu. Pri výške schodiska menej ako 12 metrov stačí, ak je zábradlie vysoké 100 cm. Tip: Na zlepšenie bezbariérového prístupu môžete zábradlie nainštalovať po oboch stranách. Ak chcete, aby bolo zábradlie čo najmenej nápadné, ideálne sú sklenené prvky.
• Materiál: Povrch musí byť stabilný pri chôdzi a protišmykový.
• Zvuková izolácia: Oddelením vstupnej a výstupnej plochy od stropu zabránite tomu, aby ste počuli kroky na schodoch v celom dome.

Materiály pre drevené schodisko

Drevo patrí k najobľúbenejším materiálom pri stavbe schodov. Masívne drevo je mimoriadne odolné. Pri tvrdých druhoch dreva je znížená aj náročnosť na starostlivosť. Existujú však aj dyhované drevené materiály, ktoré sa taktiež hodia na stavbu schodísk.

• Borovica je vhodná na schodnice.
• Smrekovec je veľmi odolný.
• Duglaska dobre znáša zaťaženie.
• Jadrové drevo z duba je vyhľadávaným materiálom na drevené schody.
• Buk lesný sa dá spracovať na stabilné schody a madlá.
• Javorové drevo vytvára jasné akcenty, napríklad na madlách a schodniciach.
• Jaseň sa vyznačuje zaujímavou textúrou.
• Orechové drevo má tmavý odtieň s jemne červenkastým nádychom.

Tip: Jednoduché oceľové alebo drevené priečky s rovným madlom sú cenovo výhodnejšie ako sústružené a ohýbané varianty.

Slovenské technické normy pre schodiská a zábradlia

Každé podlažie okrem podlažia, ktoré je prístupné priamo z upraveného terénu, a každý užívaný povalový priestor budovy musia byť prístupné najmenej jedným schodišťom - hlavným. Ďalšie schodištia, pomocné, sa navrhujú predovšetkým na riešenie únikovej cesty v súlade so slovenskými technickými normami. Namiesto schodišťa možno navrhnúť šikmú rampu, ktorá na únikových cestách nesmie mať väčší sklon ako 1:8.

Rozmery a sklony schodísk a rámp

Najmenšia podchodná a priechodná výška schodišťa, priechodná šírka ramena schodišťa, rozmery podesty a medzipodesty a šírka schodišťového stupňa sú dané slovenskou technickou normou. Každý schodišťový stupeň v jednom schodišťovom ramene musí mať rovnakú výšku. V jednom schodišťovom ramene môže byť najviac 16 schodišťových stupňov. Pomocné schodište môže mať najviac 18 schodišťových stupňov.

Sklon schodišťových ramien hlavného schodišťa nesmie byť väčší ako 35 stupňov, v bytovom dome bez výťahu nesmie byť väčší ako 33 stupňov. Schodište vnútri bytu s konštrukčnou výškou menšou ako 3 000 mm a schodište do podzemného podlažia môže mať sklon schodišťových ramien najviac 41 stupňov. Najväčší sklon rampy určenej na verejné užívanie je daný slovenskou technickou normou. Najmenšia priechodná šírka šikmej rampy určenej na verejné užívanie je 1 100 mm. Najmenšia dovolená podchodná výška rampy nameraná na zvislici je 2 100 mm. Súčiniteľ šmykového trenia povrchu šikmej rampy, povrchov schodišťových podest a stupňov vonkajších schodíšť je daný slovenskou technickou normou.

Požiadavky na zábradlia

Schodište a rampa, ktorých šírka neprekračuje 1 200 mm, musia byť vybavené jedným zábradlím s výnimkou kruhového schodišťa, ktoré musí mať dve zábradlia. Schodište a rampa širšie ako 1 200 mm musia byť vybavené dvoma zábradliami alebo držadlami. Pri každej pochôdznej ploche stavby, kde je nebezpečenstvo pádu osôb a ku ktorej je možný prístup osôb, sa musí zabezpečiť ochranným zábradlím, prípadne inou zábranou, ktorá musí bezpečne odolávať zaťaženiu pôsobiacemu vo vodorovnom aj zvislom smere. Zábradlie sa má zriadiť na voľnom okraji pochôdznej plochy v súlade so slovenskými technickými normami v závislosti od zatriedenia pochôdznej plochy. Za voľný priestor sa nepovažuje priestor zakrytý konštrukciou, ktorá bezpečne znáša zaťaženie pešou prevádzkou.

Zábradlie sa nemusí zriadiť, ak by bránilo základnej prevádzke, na ktorú je plocha určená, alebo pri hĺbke voľného priestoru najviac 3 m, ak je na voľnom okraji pochôdznej plochy s bežnou alebo nízkou prevádzkou vytvorený nepochôdzny bezpečnostný pás široký najmenej 1 500 mm, ktorý je zreteľne vymedzený. Dbajte na to, aby ste mali madlo vo vzdialenosti aspoň 5 cm od steny, aby sa vám tam pri používaní schodov nezasekli prsty.

Prehľad minimálnych výšok zábradlia

Najmenšia dovolená výška zábradlia vrátane držadla je stanovená nasledovne:

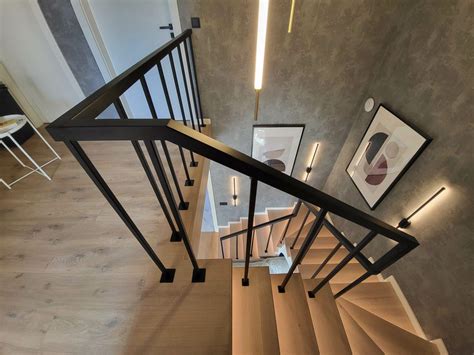

Pri schodišti, prípadne pri šikmej rampe so zrkadlom musí najmenšia dovolená výška zábradlia zodpovedať slovenským technickým normám. V bytovom dome a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou. Medzery medzi zvislými tyčami zábradlia nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom. Medzery medzi vodorovnými a šikmými (v uhle viac ako 45* od zvislice) nesmú byť širšie ako 180 mm. Ak hrozí nebezpečenstvo pokĺznutia alebo prepadnutia, musí sa zábradlie pri podlahe zabezpečiť ochrannou lištou najmenej 100 mm vysokou. Šikmé zábradlie schodišťa a šikmej rampy musí sa zabezpečiť madlom umiestneným vo výške najmenej 900 mm a najviac 1 200 mm. Pri stavbe určenej na pobyt detí do šiestich rokov sa navyše musí umiestniť madlo vo výške najmenej 400 mm a najviac 500 mm a do dvanástich rokov vo výške najmenej 600 mm a najviac 700 mm.

Potenciálne nástrahy a riešenia pri inštalácii výťahovej šachty

Pri budovaní nových šácht či modernizácii tých pôvodných sa môžu objaviť rôzne nástrahy, ktoré si vyžadujú pozornosť a správne riešenia.

• Šírka schodiska: Obklad šachty sádrokartónom môže spôsobiť, že sa zmenší šírka schodiska. Ešte pred začatím prác je dobré na túto skutočnosť zhotoviteľa upozorniť a komunikovať prípadné zúženie schodiska s miestnym okresným riaditeľstvom Hasičského a záchranného zboru.
• Spodná voda: S týmto problémom sa možno stretnúť pri predlžovaní pôvodných šácht, kedy sa naruší izolácia existujúcej priehlbne. Veľmi jednoduchým a hlavne trvácnym riešením je umiestnenie kesónu do priehlbne.
• Pôvodné inžinierske siete: Ešte pred schválením investície do nového výťahu majte plány existujúcich inžinierskych sietí poruke a počítajte s prípadnými nákladmi na ich premiestnenie (pretrasovanie).
• Drevený strop nadstavby: Často sa stáva, že v pôvodných bytových domoch bez výťahu pribudla nadstavba nového poschodia. Novú strechu podopiera konštrukcia z dreva a samotný strop je zo sádrokatónu.
