Kotevné pätky, fenomén tohto desaťročia, prišli na trh ako výrazný pomocník pri ukotvovaní najrôznejších stavebných konštrukcií k podkladu. Najčastejšie sa s ich využitím stretávame pri kotvení drevených konštrukcií, ako sú trámy, kôly a hranoly, do betónu či zeme. Umožňujú veľmi rýchlo a zároveň pevne a dlhodobo spojiť váš projekt so zemou.
Pomocou kotevných pätiek tiež docielite odsadenie drevených prvkov od podkladu a zamedzíte tak vlhnutiu konštrukcie odspodu. Pri stavbe pergoly, garážového státia, altánku či terasy sa bez nich nezaobídete a pri dodržaní základných pravidiel vám budú slúžiť dlhé roky.
Plánovanie a výber kotevných pätiek
Na trhu nájdete kotevné pätky niekoľkých druhov a typov. Výber kotevných pätiek musíme zvážiť už pri projektovaní stavby. Patky je možné do podkladu vložiť už pri jeho budovaní, alebo ich možno ukotviť do už hotového podkladu. Podľa toho zvolíme buď kotevné piliere alebo pätky do betónu.
Spôsoby ukotvenia pätiek k podkladu
Existuje viacero prístupov k ukotveniu pätiek, v závislosti od fázy výstavby podkladu a jeho typu.
Kotvenie pätiek do nového betónu
Patky do betónu sa do podkladu vkladajú už pri jeho tvorbe, to znamená najčastejšie pri betonovaní základovej dosky. Súčasťou takej patky je najčastejšie oceľový tŕň (roxor, betonárska tyč), ktorý zalejete betónom. Približne ¾ dĺžky roxoru pritom musia byť zabetónované a zvyšná ¼ bude viditeľná nad podkladom. Ak dbáte na estetiku, je možné túto vyčnievajúcu časť zasypať kačírkom alebo štrkom.
Pri betonovaní základov pre pätky možno pre uľahčenie použiť buď betónové stratené debnenie, alebo odpadovú KGEM (KG) rúrku. Betonovanie odporúčame vykonávať do nezámrznej hĺbky (80 cm a viac), aby nedošlo k popraskaniu betónu.
Kotvenie pätiek do existujúceho betónu
Kotevnú pätku s tŕňom je samozrejme možné použiť aj do už vytvoreného podkladu. Montáž je však náročnejšia, pretože je potrebné do betónu vyvŕtať zodpovedajúci otvor, do ktorého následne za pomoci chemickej kotvy (malty) ukotvíte tŕň kotvy. Kotevné piliere, na rozdiel od pätiek do betónu, použijete do už pripraveného podkladu.
Súčasťou kotevného piliera je doska, ktorú k podkladu prichytíte pomocou kotevného materiálu. V závislosti od zaťaženia piliera použijete buď klasické hmoždinky a vruty (v prípade nízkeho zaťaženia), alebo oceľové svorníkové kotvy zodpovedajúce vyššiemu zaťaženiu (napríklad s priemerom 10 mm). Kotevné piliere môžu mať buď podobu samostatnej patky, patky s rúrkou navarenou na kotevnú dosku alebo botičky.
Metličkový betónový chodník okolo domu, metličková betónová parkovacia plocha
Využitie chemickej kotvy pri kotvení pätiek
Chemická kotva nachádza svoje uplatnenie ako plnohodnotná a veľmi účinná náhrada bežných rozperných hmoždiniek a narážacích kotiev, pričom vytvára mimoriadne odolný spoj s veľmi vysokou zaťažiteľnosťou. Oproti bežným hmoždinkám sú chemické kotvy extrémne pevné, nevznikajú pri nich rozperné tlaky a rýchlo sa s nimi pracuje. Hmoždinky sa v materiáloch často hýbu a vytrhávajú.
Chemické kotvenie je možné bližšie k okrajom a v menšej osovej vzdialenosti kotiev. Pri použití hmoždiniek musíte mať po ruke zakaždým špeciálny typ, ktorý môžete použiť do daného podkladového materiálu. Avšak pri použití chemickej kotvy si s týmto nemusíte robiť starosti. Chemickú kotvu použijete buď samostatne, alebo so sitkom do všetkých druhov podkladových materiálov.
Podľa spôsobu kotvenia rozlišujeme kotvenie s využitím rozperných tlakov a kotvenie bez rozperného systému. Prvé spomenuté využíva mechanické rozpätie v otvore a vyžaduje vysokú pevnosť základného nosného materiálu. Naopak kotvenie bez rozperného systému využíva syntetické živice na báze vinylesteru alebo polyesteru (chemické kotvy DEBBEX), kedy kotvenie prebieha chemicky zmiešaním dvoch komponentov hmoty.
Pre špecifické podmienky je dôležitý správny výber chemickej kotvy:
- Na interiérové aplikácie volíme produkty bez obsahu styrénu, kvôli jeho výraznému a špecifickému zápachu.
- V prípade požiadavky na extrémnu pevnosť kotvy a trvalé zaťaženie vlhkosťou a vodou, zvoľte Chemickú kotvu VINYLESTER SF.
- Na kotvenie v zimnom období či v mraziarenských priestoroch odporúčame použiť Chemickú kotvu ARCTIC.
Všetky chemické kotvy sú vhodné do dutého aj plného materiálu, pričom je odlišný iba postup aplikácie. Ide o jednoduché kroky nevyžadujúce odbornú zručnosť ani špeciálne vybavenie. Osobitný dôraz je potrebné klásť na dôkladné odstránenie prachu a voľných častíc z vyvŕtaného otvoru. Montážne parametre, ako aj údaje potrebné k návrhu spoja, sú k dispozícií v technických listoch. Pri kotvení je dôležité dodržiavať minimálnu vzdialenosť ôs, aby neprišlo k zlyhaniu stavebných hmôt. Rovnako je dôležitá aj minimálna vzdialenosť od okrajov.
Postup aplikácie chemickej kotvy do dutého materiálu:
- Do vyvŕtaných otvorov vsunieme sitko.
- Pri bežných veľkostiach skrutky (M6 až M14) použijeme plastové sitko.
- Ak máme neštandardnú veľkosť otvoru, volíme kovové sitko, ktoré si odstrihneme podľa požadovanej dĺžky.
- Aplikujeme chemickú kotvu do otvoru.
- Na úplné zaťaženie počkáme nevyhnutný čas, kým kotva vytvrdne.
Postup aplikácie chemickej kotvy do plného materiálu:
- Odstránime zvyšky prachu pomocou vzduchovej pumpy.
- Poslednýkrát uvoľníme nesúdržný prach pomocou kefky.
- Aplikujeme chemickú kotvu do otvoru.
- Na úplné zaťaženie počkáme, kým kotva vytvrdne.
Kotvenie do zeme bez betónu
Stavby nemusíme nutne kotviť iba do betónu. Často stačí niektoré konštrukcie upevniť iba do zeme bez betonáže. Toho docielime pomocou zemných vrutov alebo kotviacich hrotov.

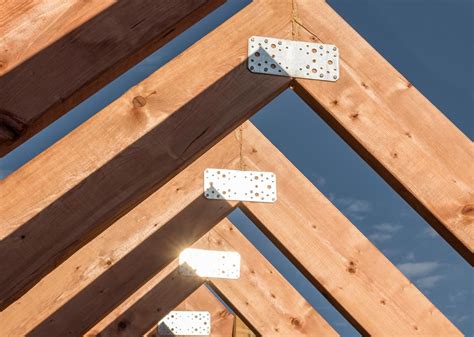

Typy uchytenia drevených prvkov k pätkám
Tak ako existuje niekoľko spôsobov uchytenia pätiek k podkladu, existujú aj rôzne uchytenia kotveného dreva. Pri uchytení dreva je dobré, aby drevo nebolo v priamom kontakte s vodorovnou časťou kotevnej pätky. Docielite tak výbornú ochranu pred pôdnou vlhkosťou.
- Kotevná pätka tvaru „U": Najbežnejším tvarom vrchnej časti pätky je tvar písmena „U". Takáto kotevná pätka je univerzálna a nevyžaduje žiadne špecifické uchytenie ani spojovací materiál. Špeciálnym prípadom „U" pätky je pätka s prolisom, ktorá zabezpečuje minimálny kontakt dreva s pätkou.
- Kotevná pätka tvaru „L": Po týchto pätkách siahnete, ak potrebujete ukotviť veľmi rozmerné trámy či hranoly.
- Kotevná pätka tvaru „T": Na trhu môžete naraziť aj na kotevnú pätku s vrchnou časťou v tvare písmena „T". Takúto pätku použijeme, ak máme vysoké nároky na estetiku. Pätku „zasekáme" do trámu, takže zvonku bude takmer neviditeľná.
- Kotevná pätka s doskou: Ďalšou možnosťou, ako kotevnú pätku čo najviac skryť, je pätka s doskou.
- Kotevné „botky": Špeciálnym prípadom sú kotevné „botky", ktoré sú určené na kotvenie prvkov konkrétnych rozmerov a tvarov.
- Výškovo nastaviteľné pätky: Niektoré kotevné pätky majú maticu, pomocou ktorej možno nastaviť ich výšku. To je ideálne, ak potrebujeme dorovnať výškové rozdiely medzi jednotlivými pätkami, ktoré vznikli napríklad zlým postupom pri betonáži alebo rovnanie terénu. To je celkom bežný problém, ktorý pri montáži nastáva.
Materiály a povrchová úprava kotevných pätiek
Pri voľbe kotevnej pätky musíme zvážiť aj jej materiál alebo povrchovú úpravu. Voľba záleží na zamýšľanom využití.
Väčšine prípadov bude stačiť pozinkovaná pätka, ale v náročnejšom prostredí je lepšie použiť pätku z nerezu. Pozinkované pätky delíme ešte na galvanicky a žiarovo pozinkované.
| Typ | Vzhľad | Odolnosť voči korózii | Trvanlivosť | Typické použitie |
|---|---|---|---|---|
| Galvanicky pozinkované | Pekný, lesklý ("žiariaci") | Nižšia odolnosť voči poveternostným vplyvom | Kratšia | Menej náročné prostredie |
| Žiarovo pozinkované | Menej estetický | Vysoká, rovnomerná ochrana v ohyboch aj na hranách | Mnoho dlhšia | Bežné vonkajšie prostredie |
| Nerez A2 (AISI 304) | Estetický | Veľmi vysoká, bez obáv z korózie | Veľmi dlhá | Vonkajšie prostredie |
| Nerez A4 (AISI 316) | Estetický | Extrémne vysoká (odoláva korózii aj kyselinám, slanej a chlorovanej vode) | Extrémne dlhá | Náročné prostredie (slaný alebo chlorovaný vzduch) |
Detailné informácie o materiáloch
- Pozinkované pätky: Nenechajte sa v obchode zmiasť - galvanicky pozinkované pätky vyzerajú síce veľmi pekne a "žiaria", ale z dlhodobého hľadiska oceníte žiarovo zinkované pätky. Nie sú síce tak pekné, ale vydržia vám oveľa dlhšie! Žiarové zinkovanie je jedným z najlepších spôsobov, ako ochrániť oceľové prvky pred koróziou. Má veľmi dlhú životnosť a vyznačuje sa rovnomernou ochranou v ohyboch aj na hranách. Galvanické zinkovanie prebieha inou technológiou než žiarové. Povrch upravený galvanickým pozinkovaním má menšiu odolnosť voči poveternostným vplyvom než po žiarovom zinkovaní.
- Nerezové pätky: Nerezové prvky, ako už názov napovedá, sú vyrobené z nehrdzavejúcej ocele. Nerezovú oceľ delíme do niekoľkých tried, podľa niekoľkých noriem. Na trhu bežne narazíte na nerezovú oceľ A1 až A4, ale najčastejšie sa stretnete s prvkami typu A2 alebo A4. Najodolnejší nerez A4 (AISI 316) odoláva korózii aj kyselinám a je možné ju použiť aj tam, kde je v kontakte so slanou alebo chlórovanou vodou. Najpoužívanejší nerez A2 (AISI 304) možno použiť bez akýchkoľvek obáv z korózie aj vo vonkajšom prostredí. Nerezové pätky sú spravidla veľmi drahé, a preto sa moc nepoužívajú. Pre bežné použitie rozhodne odporúčame žiarovo zinkované kotevné pätky.
Dôležité tipy a odporúčania
- Konzultácia s odborníkom: Hoci sú kotevné pätky ľahko dostupné, pri stavbe väčších a ťažších konštrukcií odporúčame ich použitie (hlavne s ohľadom na nosnosť) konzultovať s odborníkom.
- Kvalita pätiek: Kvalitu a pevnosť pätiek udáva okrem iného hrúbka plechu. V ideálnom prípade by hrúbka materiálu mala byť aspoň 4 mm. U pätiek vyrobených v ČR sa vykonávajú aj záťažové skúšky.
- Spojovací materiál: Spojovací materiál, ktorý zvolíte na upevnenie dreva do kotevnej pätky, by mal zodpovedať celému projektu. Pokiaľ napríklad volíme nerezové pätky, kombinujeme ich najlepšie s nerezovými vrutmi. Závitové tyče, ktorými možno drevo do pätky tiež ukotviť, musíme v mieste rezu ošetriť pred koróziou napríklad zinkovým sprejom. Ďalšou možnosťou je použitie vrutov.
- Ošetrenie dreva: Pre vyššiu odolnosť voči vlhkosti (a hnilobe dreva), odporúčame drevo ošetriť vhodným náterom alebo impregnáciou. Zároveň je vhodné použiť pätky s prolisom, kde nedochádza ku kontaktu dreva s vodorovnou plochou kotevnej pätky. Pre vyššiu odolnosť aj lepší vzhľad je možné spodné časti drevených trámov opáliť plameňom.
