Pri stavbe domu je veľmi dôležité dbať na presnosť a pevnosť jeho základov. Montované haly, napriek tomu, že nejde o murované objekty, majú rovnako dôležité požiadavky pre ich ukotvenie a pevné spojenie so zemou. Pre bezpečnosť akejkoľvek stavby, či už počas výstavby alebo pri jej používaní, je kľúčové správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu (napríklad betónu).

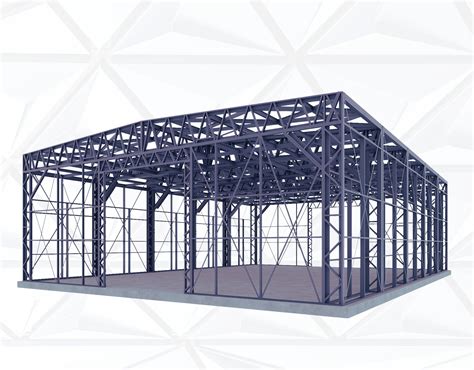

Projekt ukotvenia oceľových konštrukcií vypracovávajú dvaja projektanti - oceliar a betonár. Ich úzka spolupráca zaisťuje kvalitu ukotvenia a bezproblémovú prevádzku konštrukcie po dobu niekoľkých desaťročí. Obaja projektanti spolurozhodujú o tom, či bude kotvenie do betónovej konštrukcie zabudované už pri betonáži, alebo sa dodatočne prevedie pomocou chemických, či rozperných kotiev. Na základe vzájomnej spolupráce oboch projektantov sa vypracuje tzv. Na výkresoch sú tiež vyšpecifikované zabudované kotviace prvky a ich súčasti, ktoré sú pri betonáži vkladané do debnenia. Pri osadzovaní kotviacich skrutiek musia byť riadne vyznačené možné montážne tolerancie a presnosť osadenia. Spolupráca oceliara a betonára je teda veľmi dôležitá a nevyhnutná.
Správny výber kotvy: Základ bezpečného spojenia
Najdôležitejším krokom je správny výber kotvy. Nestačí len vziať prvú, ktorá ti príde pod ruku. Používajú sa najmä tam, kde potrebuješ spoľahlivo preniesť stredné až vysoké zaťaženia.
Typ betónu
Je betón? Aký starý? Je pevný alebo drobivý? Je v ňom riziko vzniku trhlín (prasknutý betón), alebo je celistvý (neprassknutý betón)? Toto je zásadné, pretože nie každá kotva je vhodná do každého betónu. Kotvy pre prasknutý betón majú špeciálne schválenie (často označené ako "Option 1" v ETA) a sú nevyhnutné pre stropy alebo nosníky, kde môže vznikať ťahové napätie. Použiť kotvu určenú len pre neprasknutý betón tam, kde hrozia trhliny, je hazard.
Trieda pevnosti betónu
Vyjadruje sa triedou (napr. C20/25, čo znamená charakteristickú pevnosť v tlaku 20 MPa meranú na valci a 25 MPa na kocke). Jednoducho povedané, čím vyššia trieda, tým je betón pevnejší a tým pádom zvyčajne aj kotva v ňom unesie väčšie zaťaženie. Ak kotvíš do betónu s nižšou pevnosťou, alebo do starého či neznámeho betónu, musíš počítať s tým, že reálna nosnosť kotvy môže byť nižšia, než uvádza tabuľka pre štandardný betón. V takých prípadoch môže byť potrebné zvoliť väčší priemer kotvy, väčšiu hĺbku kotvenia, alebo dokonca overiť skutočnú únosnosť výťažnou skúškou priamo na mieste.
Vlhkosť podkladu
Je betón pri montáži suchý, vlhký, alebo je vyvŕtaná diera dokonca plná vody? Toto je mimoriadne dôležité hlavne pre chemické kotvy. ALE POZOR: Existujú moderné chemické kotvy (živice), ktoré sú špeciálne vyvinuté a certifikované (majú ETA schválenie) aj pre aplikáciu do vlhkých alebo vodou zaplavených dier bez výraznej straty nosnosti.
Typ zaťaženia
Aké veľké zaťaženie bude na kotvu pôsobiť?
- Ťah (axiálny ťah, vytrhávanie): Sila pôsobí kolmo na povrch betónu a snaží sa kotvu vytiahnuť priamo von z otvoru. Predstav si napríklad zavesené svietidlo, podhľad, ťažný kábel alebo kotvenie markízy, kde vietor vytvára zdvihovú silu.
- Šmyk (strih): Sila pôsobí rovnobežne s povrchom betónu a snaží sa kotvu "odstrihnúť" alebo posunúť do strany.
Dynamické a seizmické zaťaženie
Pôjde o statické zaťaženie (stála váha, napr. potrubie), dynamické zaťaženie (vibrácie, otrasy od strojov, zábradlia) alebo dokonca seizmické zaťaženie (v oblastiach s rizikom zemetrasenia)? Každá kvalitná kotva má v technickom liste (ETA - Európske technické posúdenie) definovanú svoju návrhovú odolnosť (Rd). Tvoje vypočítané zaťaženie (návrhový účinok zaťaženia Ed) nesmie túto hodnotu nikdy prekročiť. Pri výpočtoch sa zohľadňujú aj rôzne redukčné faktory (napr. pre skupiny kotiev, okrajové vzdialenosti atď.).
Prostredie a teplota
Bude kotva v suchom interiéri, vonku na daždi, v agresívnom priemyselnom prostredí, pri mori (soľ) alebo v bazéne (chlór)? Agresívne prostredie: Nevyhnutná je vysoko odolná nerezová oceľ A4 alebo špeciálna HCR oceľ. V akom teplotnom rozsahu bude kotva pracovať počas svojej životnosti, ale aj počas montáže?
Požiarna odolnosť
Ak konštrukcia alebo jej časť, kam kotvíš, musí spĺňať požiadavky na požiarnu odolnosť (napr. Požiarna odolnosť sa udáva v minútach (napr. Nikdy nepoužívaj bežnú kotvu tam, kde je predpísaná požiarna odolnosť!
Typy kotiev a ich špecifiká
Mechanické kotvy
Pre rýchlu montáž a okamžité zaťaženie sú dobré mechanické kotvy (napr. Nie, obyčajné skrutky nie sú navrhnuté pre betón a nebudú v ňom držať bezpečne.
Mechanické kotvy vnášajú napätie do betónu: Rozopretie vytvára tlak, preto vyžadujú dodržanie minimálnych okrajových vzdialeností (cmin) od hrany betónu a minimálnych osových vzdialeností (smin) medzi kotvami, aby nedošlo k odštiepeniu betónu.
Chemické kotvy
Chemické kotvy vyžadujú dokonalé čistenie diery: Toto je absolútne kritický krok! Zvyšky prachu dramaticky znižujú nosnosť. Správne vŕtanie: Použi správny priemer vrtáka a dodrž predpísanú hĺbku diery. Vŕtaj kolmo. Dodržanie montážnych parametrov: Okrem vzdialeností (cmin, smin) a hĺbky kotvenia (hef) dbaj aj na minimálnu hrúbku betónového prvku (hmin). Uťahovací moment (pre mechanické): Ak je predpísaný, použi momentový kľúč.
Čas tuhnutia (kedy môžete kotvu zaťažiť) závisí od typu živice a hlavne od teploty betónu. V teple to môže byť pol hodina, v chlade aj niekoľko hodín. Presné časy pre rôzne teploty sú vždy uvedené na obale alebo v ETA. Pri montáži: Výrazne spomaľujú (až zastavujú) proces tvrdnutia chemických živíc. Niektoré živice majú špeciálne zimné verzie alebo vyžadujú predhrievanie kartuší. Pri montáži: Zrýchľujú tvrdnutie chemických živíc, čo skracuje čas na manipuláciu (tzv. "gel time" alebo doba spracovateľnosti). Počas životnosti: Dlhodobé vystavenie vysokým teplotám (napr. v blízkosti priemyselných pecí, komínov) môže znížiť pevnosť chemickej živice a aj samotnej ocele. Vždy skontroluj v ETA (Európskom technickom posúdení) konkrétnej kotvy povolené teplotné rozsahy pre montáž aj pre prevádzku.
Rozperné kotvy
Základný materiál pre kotvenie: tento typ kotiev môže byť bezpečne použitý len vo vibrovanom betóne bez trhlín pevnosti C12/15 až C50/60 resp. v kameni s hutnou štruktúrou a vysokou pevnosťou (napr. Okrajové vzdialenosti: Kotvy tohto typu sa vyznačujú veľkou silou expanzie čo ovplyvňuje ich osadenie v rámci základného materiálu. Je nutné dodržať minimálnu vzdialenosť od okraja betónu (Cmin) a minimálnu vzdialenosť medzi kotvami (Smin). Napríklad kotva FBN II M10 má Cmin - 50mm a Smin - 50mm. Vŕtanie otvoru: Veľkou výhodou je že tento typ kotiev vyžaduje priemer vŕtania 1:1 tzn. že priemer kotvy je aj priemer vŕtania avšak nevýhodou je, že tento typ kotiev vyžaduje presný priemer otvoru čo zaručí len vrták s označením a hlavne nesmie byť nadmerne opotrebovaný. Aplikácia kotiev: Kotvy tohto typu vyžadujú veľké úsilie pri zatĺkaní do predvŕtaného otvoru. Hlavne od priemeru M12 si kotvy vyžadujú 5-6 silných úderov väčším kladivom čo pri sériovej montáži nie je úplne jednoduché. Tu vám môžeme odporučiť aplikáciu pomocou montážneho prípravku fischer FA-ST II, ktorý v kombinácii s pneumatickou vŕtačkou SDS Plus umožňuje jednoduchú a rýchlu aplikáciu bez námahy a prípadného poškodenia kotevných platní. Aktivácia kotiev: Najdôležitejšou časťou celej montáže je samotná aktivácie kotiev - dosiahnutie správnej expanzie. Toto je však možné len pomocou momentového kľúča, ktorý zabezpečí správne rozopretie kotvy bez rizika rozštiepenia betónu, posunu alebo pretrhnutia samotnej kotvy. Uťahovací moment Tinst pre kotvy fischer je uvedený v katalógovom liste, online katalógu a na samotnej krabičke produktu pre daný priemer kotvy. Napr. kotva FBN II M10 má Tinst = 30Nm.
Dôležité aspekty montáže
Hĺbka (odborne efektívna kotevná hĺbka hef) je veľmi dôležitá pre pevnostné parametre kotvy. Závisí od typu a veľkosti kotvy. Presnú minimálnu hĺbku nájdete vždy v návode od výrobcu alebo v technickom liste (ETA).
Áno, potrebujete vrták určený špeciálne pre betón (zvyčajne s tvrdokovovým hrotom). Bežné vrtáky do dreva alebo kovu si s betónom neporadia.
Toto je kritické! Každá kotva potrebuje určitú minimálnu vzdialenosť od okraja. Táto okrajová vzdialenosť (cmin) je iná pre rôzne kotvy. Ak kotvu umiestnite príliš blízko, betón sa môže pri zaťažení odlomiť.
Je to bežné, betón býva vystužený oceľovými tyčami. Ak narazíte na tvrdý odpor, pravdepodobne ste trafili výstuž. Nepokúšajte sa ju nasilu prevŕtať bežným vrtákom. Najlepšie je dieru o kúsok posunúť.
ÁNO, ABSOLÚTNE! Najmä pri chemických kotvách je to najdôležitejší krok montáže. Prach bráni spojeniu kotvy s betónom. Zle vyčistená diera môže znížiť nosnosť o desiatky percent!
HUS4 Šroub do betonu správná montáž
Správne kotvenie nie je veda, ale vyžaduje si pozornosť a dodržanie postupov. Výber správnej kotvy podľa podkladu, zaťaženia a prostredia, spolu s precíznou montážou podľa návodu výrobcu (ETA), sú základom bezpečného a trvácneho spoja. Používaj certifikované produkty a nepodceňuj žiadny krok - najmä nie čistenie diery pri chemických kotvách.
