Schodisko slúži na prekonávanie výškových rozdielov, spája jednotlivé podlažia a umožňuje pohodlný a bezpečný výstup aj zostup osobám. Pri plánovaní konštrukcie schodiska, či už pri stavbe nového domu alebo pri spájaní bytov, je nevyhnutné zohľadniť jeho konštrukčný tvar a požadovaný materiál. Zatiaľ čo návrhy zohľadňujú predovšetkým estetické aspekty, schodisko musí spĺňať aj zákonné požiadavky týkajúce sa statiky a bezpečnosti. Práve pri stavaní schodiska sú rozmery dôležitým faktorom.
Oceľové schodiská a ich konštrukcia
Oceľové schodiská využívajú kombináciu štvorcových rúrok, okrúhlych rúrok, uholníkov, kanálovej ocele a I-nosníkov. Zváranie zaisťuje rovné nášľapy a povrch je ošetrený nástrekom, pozinkovaný alebo lakovaný. Oceľové schody pôsobia ľahko, ale sú pevné a ponúkajú krásny dizajn, sú veľmi praktické a pestrofarebné.
Oceľové schodiská môžu byť dokončené rôznymi povrchovými úpravami, vrátane plne automatického elektrostatického práškového lakovania (tiež známeho ako striekanie plastov), úplného pozinkovania alebo celolakovania, výsledkom čoho je atraktívny a odolný vzhľad. Povrchová úprava oceľovej konštrukcie schodiska je práškovou farbou rôznych farebných odtieňov podľa vzorkovníka RAL.

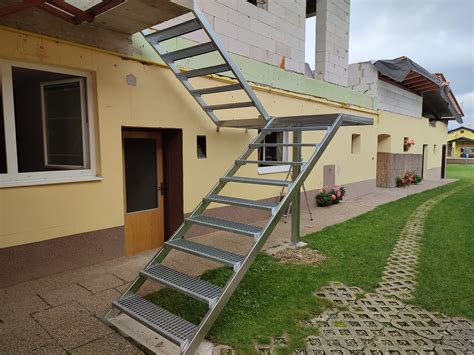

Schodisko má samonosnú konštrukciu - schodnicu, vytvorenú mechanickým pospájaním jednotlivých segmentov. Schodnica je konštrukcia, na ktorej ležia schodiskové stupne. Špeciálnym prípadom sú roštové stupne.
Konštrukcia schodnice, respektíve možnosť vzájomného horizontálneho pootočenia jej segmentov (stupňov), ponúka množstvo alternatív pôdorysného tvarovania - zakrivenia schodiskového ramena. Počet segmentov a ich rozmiestnenie na vonkajšom a vnútornom okraji schodiskového ramena určuje pôdorysný tvar (zakrivenie) schodiskového ramena.
Oceľové schodiská možno kombinovať aj s inými materiálmi. Ako nášľapná vrstva sa dá použiť drevená alebo sklená nástupnica (v takom prípade musí byť použité bezpečnostné sklo), prípadne aj mramor, žula alebo rôzne variácie ťahokovu a podobne. Štandardné nástupnice sú často vyrobené z dosky z lepeného masívu - dub, alebo buk, hrúbky 40 mm. Majú mierne zaoblené predné nástupné hrany a povrch ošetrený lakom. Výhodou oceľového schodiska je možnosť použitia aj v exteriéri v prípade, ak sa ošetrí vhodným náterom.
Konštrukčné špecifikácie a bezpečnostné požiadavky
Návrhom schodísk sa zaoberá norma STN 73 4130. Rozmery schodiska musia vyhovovať väčšine užívateľov objektu, čiže nízkym, vysokým, starým, mladým, chorým, zdravým, mužom, ženám, deťom a podobne. Výstup, respektíve zostup po schodišti je pre človeka oveľa náročnejší ako chôdza po rovine. Preto je potrebné schodiská navrhovať tak, aby chôdza po nich bola pohodlná a fyzicky nenáročná.
Základné rozmery a proporcie

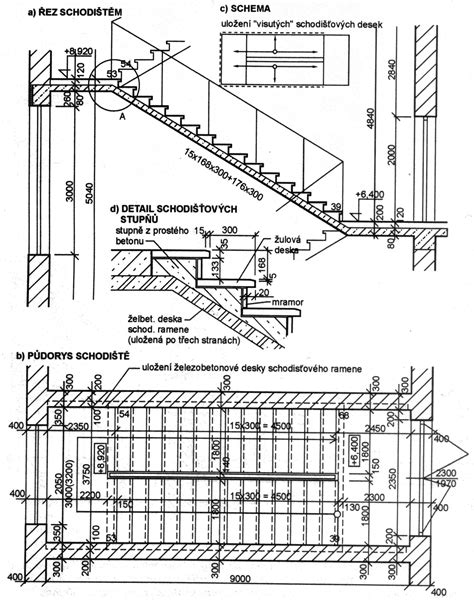

Dôležité je hlavne správne navrhnutý sklon ramena, s čím súvisí návrh rozmerov stupňov. V schodisku musia mať všetky stupne rovnakú výšku a šírku. Medzi šírkou a výškou stupňa platí vzťah vychádzajúci z priemernej dĺžky kroku, pričom priemerný krok človeka je 630 mm (muži 750 mm, ženy 600 mm a deti okolo 540 mm). Hodnotu 630 mm norma povoľuje znížiť na 600 mm v tom prípade, pokiaľ nebude prekročený maximálny, respektíve minimálny sklon schodiskového ramena α príslušného schodiska podľa účelu a charakteru budovy. Je ale nesprávne navrhovať rozmery stupňov len z tohto hľadiska, je nutné vziať v úvahu fyzickú náročnosť pre výstup a zostup po schodisku. Na jednom ramene môže byť najviac 16 stupňov. V rodinnom dome musí mať schodisko šírku najmenej 900 mm.
Normou stanovené parametre:
- Uhol sklonu schodov: všeobecne 30 stupňov (v exteriéri rovnejšie)
- Šírka stupňa: najmenej 24 cm
- Výška stupňa: menej ako 20 cm
Pre pohodlnú chôdzu po schodisku musí platiť vzťah 2 . h + b = a, kde 'h' je výška stupňa, 'b' je hĺbka stupňa a 'a' je priemerná dĺžka kroku (napr. 630 mm). Napríklad, ak je 'a' 630 mm, schodisko by malo mať výšku stupňa 160 mm a hĺbku stupňa 310 mm.
Bezpečnosť a povrchové úpravy stupňov
Prehľad sa zameriava na detail schodiskového stupňa, hranu schodiskového stupňa (splávok), povrch a rozoznateľnosť z hľadiska bezpečnosti a pohodlnosti počas užívania. Povrch stupňov musí mať protišmykovú úpravu. Súčiniteľ šmykového trenia pri okraji schodiskového stupňa musí byť najmenej μ = 0,6.
Povrch schodiskových stupňov má byť opticky odlišný od povrchu odpočívadiel (podest), tak aby bolo zrejmé, kde schodiskové rameno začína a kde končí. Úprava podstupnice by v ideálnom prípade mala byť odlišná, čím sa dosiahne vizuálne rozlíšenie jednotlivých schodov medzi sebou.
Zábradlia a ich požiadavky
Každé schodisko musí mať zábradlie. Pri výškovom rozdiele komunikácií a pri voľne prístupnom otvore sa musí použiť zábrana primeraná hĺbke poklesu. Zábrana musí odolávať primeranému horizontálnemu tlaku a mať primeranú výšku nad podlahou.
- Výška zábradlia v interiéri: najmenej 90 cm
- Výška zábradlia v exteriéri: viac ako 1,05 metra
Pre vnútorné schody s tromi a viacerými schodmi platí minimálna výška 90 cm pre držadlo zábradlia. Pri výške schodiska menej ako 12 metrov stačí, ak je zábradlie vysoké 100 cm. Dbajte na to, aby ste mali madlo vo vzdialenosti aspoň 5 cm od steny, aby sa vám tam pri používaní schodov nezasekli prsty. Hustota výplne zábradlia je vyhotovená v zmysle bezpečnostných predpisov a noriem. Zábradlie býva celokovové, prípadne doplnené dreveným madlom, kotvené do schodiskových stupňov.
Kotvenie oceľových schodísk
Pri oceľovom schodisku je potrebné vyriešiť kotvenie do podlahy v hornej aj dolnej časti. Schodnica musí byť dostatočne kotvená na oboch koncoch, to znamená do podlahy, stropu nástupného i výstupného podlažia. Vreteno, v prípade točitých schodísk, musí byť tiež dostatočne kotvené na oboch koncoch - do podlahy, respektíve stropu nástupného i výstupného podlažia. Na pôdorysne užšej - vnútornej strane sú stupne privarené k prstencom, ktoré sa navliekajú na vreteno. Medzi prstence sú vložené vymedzovacie krúžky, zabezpečujúce stabilitu jednotlivých stupňov a tuhosť schodiska ako celku.
Na kotvenie sa často používa betón, pričom prázdne miesta sú vyhradené na zvýšenie stability. Komponenty sú horizontálne a vertikálne zarovnané, pričom všetky materiály a armatúry sú presne zvarené. Samotné umiestnenie schodiska v interiéri potom rozhoduje, či schodisko bude samonosné, alebo bude potrebné kotviť ho do stien, respektíve navrhne sa iný systém podopretia.
Výzvy a riešenia pri kotvení
Návrh celého kotevného prípoja vrátane kotevnej platne nie je úplne jednoduchý s ohľadom na požiadavky v normách. Najmä požiadavku EN 1992-4 na dostatočne tuhú kotevnú platňu je potrebné riešiť komplexne s ohľadom na oceľový profil, zvary, výstuhy a samotné kotvy.
Skrytá výstuž je hlavným nepriateľom pri kotvení platní. Minimalizujte riziko poškodenia konštrukcie a nečakaných zmien v návrhu vďaka detailnej analýze konštrukcie a základného materiálu pomocou skenera PS 300 Ferroscan. Na presné vymeranie kotevných platní, kde kotvenie neporuší žiadnu výstuž, použite rotačné lasery alebo stavebnú totálnu stanicu.
Moderné technológie kotvenia
Existujú rôzne riešenia pre rýchlejšie a efektívnejšie kotvenie do betónu. Napríklad, HUS skrutky je možné osadzovať až dvakrát rýchlejšie ako expanzné kotvy a nie je potrebné čistiť kotevné otvory, ani používať presné doťahovacie momenty. Pri práci so silne armovaným betónom a chemickými kotvami je možné kotviť rýchlejšie a ušetriť až 20 % materiálu vďaka presnému dávkovaniu hmoty pomocou vytlačovacieho prístroja HDE 500-22.
Znížte riziko nedotiahnutia, alebo pretiahnutia kotiev vďaka systému adaptívneho krútiaceho momentu (AT), ktorý je kombináciou nového rázového uťahováka SIW 4AT-22 a modulu SI-AT-22. Je možné ale používať aj kotvy, ktoré nepotrebujú presný krútiaci moment.
Ako nainštalovať železné zábradlie na betónové schody | Ask This Old House
Testovanie a dokumentácia kotiev
Technickí inžinieri môžu zaistiť ťahové skúšky kotiev, aby bolo možné overiť, že sú splnené požiadavky pre dané použitie. Testovacie prístroje sú pravidelne kalibrované a zaručujú tak zakaždým presné meranie. Ťahové skúšky sa vykonávajú buď počas návrhu kotiev, aby sa skontrolovala odolnosť základného materiálu, alebo počas montáže na overenie odolnosti kotiev v danom materiáli.
S technológiou Hilti TraceFast je možné pre vybrané kotvy pripraviť dokumentáciu osadenia kotiev. Je možné tak kontrolovať jednotlivé kotvy použité na stavbe pomocou mobilného telefónu, kedy každá kotva má unikátny kód.
Plánovanie schodiska
Oplatí sa vytvoriť si kontrolný zoznam. Tak budete mať neustály prehľad o nákladoch a navyše zabránite chybám pri stavaní schodov. To, či sú splnené statické požiadavky a či môžete postaviť schodisko na požadovanom mieste podľa plánu, odporúčame overiť si u odborníkov z oblasti architektúry alebo stavebného inžinierstva.
Pri plánovaní myslite hlavne na to, ako sa bude schodisko neskôr využívať. Ak máte napríklad v pláne umiestniť na horné poschodia veľký nábytok, točité schodisko nemusí byť tým správnym riešením. Vynášanie bude zložitejšie. Objemný nábytok sa po úzkych schodoch ťažšie prepravuje. Niekedy sa dokonca môže stať, že ho do domu dostanete len cez okno alebo balkón. Aj inštalácia schodiskového výťahu je na určitých schodiskách náročnejšia.
Svetlo je rozhodujúcim dizajnovým faktorom v obytnom priestore. Odporúčame preto plánovať schody v blízkosti okna. Na schodisko môžete umiestniť akcentové osvetlenie. Svietidlá poslúžia aj na orientáciu a zvyšujú bezpečnosť.
Schodisko už od začiatku rozumne zapasujte do pôdorysu, aby sa stratilo čo najmenej obytného priestoru. Vďaka schodom umiestneným v strede obytného priestoru nepotrebujete pri otvorenom koncepte priestoru chodbu, a preto sú považované za priestorovo úsporné. Schodisko, ktoré vedie pozdĺž steny, sa dá po vytvorení spodnej konštrukcie dobre využiť ako ďalší úložný priestor pod schodmi.
S pribúdajúcim vekom sa schody môžu stať prekážkou. Pri plánovaní myslite aj na to, že v staršom veku možno budete potrebovať schodiskový výťah. Pri navrhovaní schodov myslite na prístupnosť, aby ste neskôr ušetrili náklady, ak sa presťahujete alebo budete chcieť prerobiť priestor primerane k veku.
