Kotvenie minerálnej vlny Knauf: Spoľahlivé a efektívne zateplenie fasád

Zateplenie rodinného domu Fasáda SMART predstavuje riešenie testované výrobcom Knauf Insulation. Jednotlivé komponenty boli vybrané s cieľom zabezpečiť bezkonkurenčnú funkčnosť zateplenia a zároveň ušetriť čas a peniaze pri realizácii. Použitie minerálnej vlny Knauf v tomto systéme prináša množstvo výhod, pričom kľúčovú úlohu v celkovej stabilite a životnosti zateplenia zohráva správne kotvenie izolácie.

Prečo sa rozhodnúť pre izoláciu SMARTwall s povrchovou úpravou

Izolácia SMARTwall s povrchovou úpravou ponúka niekoľko významných benefitov, ktoré optimalizujú proces zatepľovania.

• Rýchla aplikácia: Špeciálna povrchová úprava dosky SMARTwall umožňuje skrátiť čas potrebný na lepenie a aplikáciu výstužnej vrstvy až o jednu štvrtinu* v porovnaní so štandardným výrobkom na báze minerálnej vlny.
• Ľahká manipulácia: Povrchová úprava dosky SMARTwall znižuje prašnosť pri realizácii. Doska s kompaktnejším a príjemnejším povrchom uľahčuje manipuláciu a rezanie, pričom realizátorom prináša nový pocit pri práci s izoláciami z minerálnej vlny.

Vďaka jednoduchšej a rýchlejšej manipulácii sa čas realizácie skráti približne o jednu štvrtinu* a spotrebu lepiacej a stierkovacej malty je možné znížiť až o 35 %* v porovnaní s klasickou minerálnou doskou. To všetko sa prenáša do finálnych nákladov na celkové zateplenie objektu. Skrátenie času realizácie prináša okrem úspor za vykonanú prácu aj úsporu nákladov na kratší prenájom zariadení staveniska, a, samozrejme, nižšia spotreba lepiacej a stierkovacej malty priamo úmerne ovplyvní celkové náklady na zateplenie.

Nový rozmer dosiek SMARTwall

Nové dosky s rozmermi 400 x 1200 mm prinášajú viacero vylepšení, ktoré umožňujú efektívnejšie a bezpečnejšie zatepľovanie. Všetky deklarované vlastnosti dosiek pritom zostávajú stále nezmenené.

• Znížená hmotnosť
• Jednoduchšia manipulácia
• Lepšie mechanické vlastnosti
• Efektívnejšie rezanie

Komponenty systému Fasáda SMART

Riešenie fasáda SMART obsahuje starostlivo vybrané komponenty, ktoré zaisťujú komplexnú funkčnosť a dlhú životnosť zateplenia.

• Fasádnu dosku s povrchovou úpravou SMARTwall N C1
• Lepiaca malta SMARTwall na lepenie a armovanie
• Kotvy PTH-S s tepelnoizolačnou zátkou
• Aplikačný nástavec ZPR pre jednoduchú aplikáciu kotiev
• Výstužnú mriežku SMARTwall
• Okennú začisťovaciu lištu SMARTwall pre správne napojenie ostenia na rám okna alebo dverí
• Rohovú lištu SMARTwall na ochranu rohov a hrán
• Penetračný náter PRIMER pre zjednotenie savosti podkladu

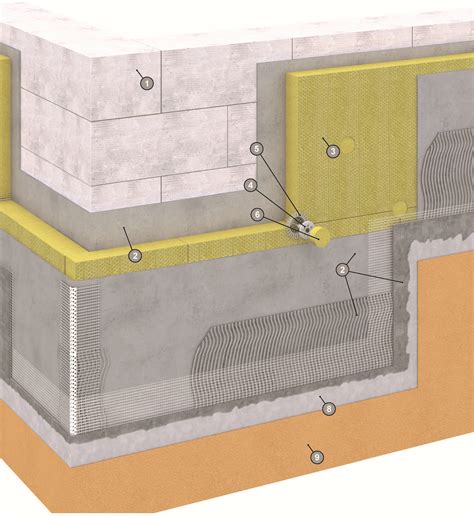

Skladba zateplenia obvodovej steny

Pre správne a funkčné zateplenie je dôležité dodržať presnú skladbu vrstiev, kde každá vrstva má svoju špecifickú úlohu.

1. Murivo obvodovej steny
2. Penetračný náter PRIMER
3. Vrstva z lepiacej malty SMARTwall min. 40 % plochy dosky
4. Tepelná izolácia SMARTwall N C1 so zapustenými kotvami PTH-S a krycou zátkou z minerálnej vlny
5. Výstužná vyrovnávacia vrstva z lepiacej malty SMARTwall a výstužnej mriežky SMARTwall
6. Penetračný náter pod fasádnu omietku
7. Tenkovrstvová fasádna omietka

1. Príprava podkladu pred zateplením

Pred začatím akýchkoľvek prác na zatepľovaní je nevyhnutná dôkladná príprava podkladu. Správne pripravený podklad je kľúčový pre súdržnosť a stabilitu celého systému.

Súdržnosť podkladu

Vhodnými podkladmi sú murované steny, betónové povrchy panelov, pevné a súdržné cementové, vápeno-cementové a polymércementové omietky, pórobetón a pod. Opravy nesúdržných podkladov sa realizujú s predstihom, aby mohlo dôjsť k dostatočnému vyzretiu opravovaných plôch (aspoň.14 dní). Odporúča sa priemerná súdržnosť podkladu najmenej 200 kPa s tým, že najmenšia jednotlivá prípustná hodnota musí byť aspoň 80 kPa.

Správne pripravený podklad pre aplikáciu fasádnej dosky

• Podklad musí byť čistý, suchý, bez mastnôt a nečistôt.
• Podklad musí byť nosný - schopný udržať nalepené fasádne dosky pred kotvením.

Z hľadiska najvhodnejšieho technologického postupu stavebných prác by sa mala prípadná montáž okien, dverí a práce súvisiace s osadzovaním vonkajších otvorov realizovať ešte pred začiatkom zatepľovania. Rovnako tak to platí aj pre prvky vonkajšieho tienenia, prípadne konzoly na uchytenie ťažších konštrukcií. Parapetné dosky sa v ideálnom prípade osadzujú v priebehu zatepľovania.

Zásady vhodného podkladu

• Vlhký podklad: Najskôr sa musí odstrániť príčina vlhkosti, zatepľuje sa až po vyschnutí muriva.
• Zaprášený, špinavý podklad: Je nutné mechanicky očistiť, omiesť, prípadne umyť tlakovou vodou.
• Zvetraný povrch: Je nutné mechanicky očistiť, obiť, prípadne odstrániť s použitím vhodnej technológie a následne vyrovnať vhodnou hmotou preukázateľne zabezpečujúcou súdržnosť podkladu.
• Mach, plesne, huby: Je nutné mechanicky očistiť a následne stenu ošetriť vhodným fungicídnym prípravkom.
• Vystupujúce časti: Nutné odstrániť ostré, vystupujúce časti malty, nesúdržné a odlupujúce sa vrstvy náteru a omietky.
• Zvyšky oddebňovacích prípravkov: Očistiť tlakovou vodou s pridaním detergentu.
• Savý podklad: Sa očistí a napenetruje vhodnou penetráciou, priedušné neaktívne spóry.
• Trhliny: Neaktívne trhliny sa utesnia pružným tmelom, pri aktívnych trhlinách treba vyriešiť príčinu ich šírenia.
• Rovinnosť podkladu: Prípustná tolerancia nerovnosti podkladu je 20 mm na dĺžku 1 m. Táto podmienka platí v prípade lepených, a zároveň kotvených systémov. Pri systémoch len lepených je prípustná nerovnosť podkladu max. 10 mm na dĺžke 1 m.

Podklad sa nesmie vyrovnávať vrstvou tepelnej izolácie. Opravený podklad sa vždy ošetrí penetračným náterom.

2. Založenie prvého radu izolácie

Zatepľovací systém s použitím minerálnej vlny sa zakladá minimálne 30 cm nad úrovňou budúceho terénu. Je viacero spôsobov ako začať.

Osadenie zakladacích líšt

Štandardne sa zakladá na zakladaciu lištu, ktorej šírka a pevnosť musia zodpovedať hrúbke použitého izolačného materiálu. Osadí sa zakladacia lišta príslušnej šírky (podľa hrúbky izolácie) z ľahkých, alkalicky stálych kovov, prípadne PVC. Tieto sa kotvia skrutkami v min. počte 3 ks na 1 bm. Na zakladacie lišty sa aplikujú tesniace a dilatačné prvky. Vzájomné napojenie zakladajúcej lišty sa vykoná s medzerou 2 mm. Potrebné zaistenie rovnosti čela zakladajúcich líšt sa u nerovných podkladov dosiahne pomocou distančných umelohmotných podložiek. Vzniknutý priestor medzi zakladajúcou lištou a stenou objektu sa vyplní nízko-rozťažnou PU penou, alebo tmelom tak, aby po montáži izolácie nevznikli dutiny a zabránilo sa vzniku „komínového efektu“, ktorý môže ochladzovať stenu.

Založenie prvého radu na soklovej izolácii

Čoraz častejšie sa začína zakladať prvý rad na vyrovnanú soklovú izoláciu. Na izolovanie soklovej časti sa používajú nenasiakavé dosky, najčastejšie na báze extrudovaného polystyrénu. Sú dva spôsoby založenia prvého radu minerálnej izolácie.

1. Prvým je, že hrúbka soklovej izolácie je totožná s hrúbkou minerálnej izolácie. V tomto prípade sa nepoužívajú okapové lišty, no spoj je potrebné 2x vystužiť.
2. V druhom prípade je hrúbka soklovej izolácie menšia ako hrúbka minerálnej izolácie, pričom odporúčame rozdiel 3-4 cm. V tomto prípade je však nutné použiť okapovú lištu, aby voda stekala od fasády.

3. Lepenie izolácie

Samotnému lepeniu izolácie predchádza jeden alebo dva kroky, v závislosti od typu dosky a jej povrchovej úpravy.

Penetráciia izolácie

V prípade produktu bez povrchovej úpravy, je potrebné povrch dosky penetrovať tenkou vrstvou lepiacej malty. Ak je doska opatrená špeciálnou povrchovou úpravou (napr. SMARTwall S C1 alebo C2), penetrácia lepidlom na takomto povrchu nie je potrebná. V prípade dosiek SMARTwall C1 odporúčame špeciálnu povrchovú úpravu dosky smerovať do exteriéru. V prípade otočenia smerom k stene nevznikne žiadny problém. Penetrácia lepidlom sa robí v mieste nanášania lepidla po obvode dosky a na 1 až 3 terče v strede dosky.

Nanášanie lepiacej malty

Minerálne dosky sa musia pred aplikáciou lepiaceho materiálu skontrolovať, či je ich povrch dostatočne suchý a bez mechanického poškodenia. V prípadne potreby sa odstráni prach z dosky. Keď je doska bez špeciálnej povrchovej úpravy musí byť pred nanesením lepiacej malty napenetrovaná vtlačením tenkej vrstvy lepiacej malty. V prípade, že sa jedná o povrch dosky so špeciálnou úpravou, lepiaca malta môže byť nanesená priamo.

Pri izolantoch FKL s kolmou orientáciou vlákien sa lepiaca malta nanáša celoplošne, hrebeňovým hladidlom. Výška hrebeňa sa určí podľa nerovnosti podkladu. Rovnako tak platí, že pokiaľ je povrch bez špeciálnej povrchovej úpravy, je nutná penetrácia lepidlom. Nanesenie lepiacej malty musí byť minimálne na 40% plochy dosky po jej zatlačení na stenu. V prípade rozmeru 400x1200mm postačí naniesť tenší rámik po obvode (cca. 6 cm po zatlačení na stenu). V prípade lamiel FKL je lepenie celoplošné. Dodržanie minimálnej plochy lepiacej malty je dôležité pre stabilitu zatepľovacieho systému. Lepiaca malta nesie zaťaženie celého kontaktného systému.

Na dosku bez povrchovej úpravy sa lepiaca malta nanáša na penetrovaný povrch po obvode dosky a na terče v strede dosky. Kotva musí vždy prechádzať cez lepiacu maltu, preto terče je nutné umiestniť na konkrétnom mieste. Čím väčšia plocha lepiacej malty, tým je celková stabilita zateplenia lepšia. Kotvenie prenáša len horizontálne sily od účinkov vetra.

4. Zásady lepenia izolácie na stenu

Správne lepenie dosiek je rovnako dôležité ako ich následné kotvenie pre celkovú funkčnosť systému.

• Nalepenie dosiek na stenu musí byť na tesno bez špár. Maximálna povolená špára je 4 mm a musí sa v celej hrúbke vyplniť izolantom. Aby nevznikol tepelný most, lepiaca malta sa nesmie dostať do špáry.
• Pri lepení dosiek musí vzniknúť „T“ spoj, nie krížový spoj dosiek „+“. Zvislé špáry musia byť od seba minimálne 100 mm.
• Dilatácie v stene musia byť dodržané, dosky ich nesmú prekrývať.
• Pokiaľ pri okne vychádza špára v úrovni parapetu alebo nadpražia a nie je možné vytvoriť z dosky „hokejku“ s výrezom minimálne 100 mm v horizontálnom a vertikálnom smere dosky, je možné otočiť dosku o 90°.
• Odrezky je možné použiť, len ak majú minimálnu šírku 150 mm. Takýto odrezok sa umiestni len do plochy, nie ku okraju otvorov alebo rohu budovy.
• Na rohoch sa musia rady dosiek preväzovať. Ideálne je striedať na rohu celú a polovičnú dosku.

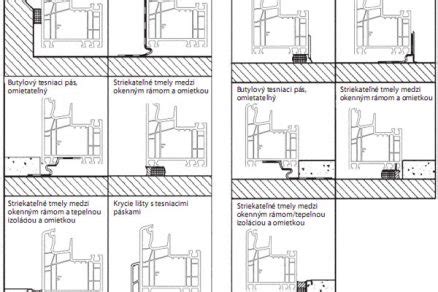

• Pre zamedzenie vytvorenia tepelného mostu okolo okien a dverí prekryjeme rám minimálne 2 cm minerálnou izoláciou. V prípade zapusteného okna v ostení je potrebné použiť na zaizolovanie ostenia dosky FKD RS. Tieto sú zapustené vo fasádnej izolácii tak, že špára nie je priebežná kolmo od rámu okna po vonkajší povrch izolácie.
• Na konci dňa odporúčame prekrývať hornú hranu dosiek pred prípadným zatečením od dažďovej vody. V prípade hotovej výstužnej vrstvy na stene je nutné prekryť aspoň hrany izolácie v mieste parapetu, pokiaľ nie sú ešte osadené.

5. KOTVENIE IZOLÁCIE - Kľúčový krok pre stabilitu fasády

Kotvenie je nevyhnutným krokom, ktorý zabezpečuje dlhodobú stabilitu a odolnosť celého zatepľovacieho systému proti poveternostným vplyvom.

Kedy kotviť a čím

Kotvenie systému sa vykonáva po kontrole rovinnosti, spravidla 1 až 3 dni po nalepení izolácie. Kotvenie odporúčame vykonať pomocou skrutkovacích rozperných kotiev s kovovým tŕňom.

Kotvenie, druh rozperných kotiev, ich počet, poloha voči výstuži a rozmiestnenie v ploche ETICS, určuje projektová dokumentácia. Toto štandardne platí pre budovy s výškou nad 8 m. Maximálna doba vystavenia rozperných kotiev UV žiareniu nesmie byť prekročená. Táto doba predstavuje čas, počas ktorého kotvy nie sú zakryté ďalšími vrstvami systému. Presnú dobu vystavenia určuje výrobca kotiev.

Stanovenie dĺžky kotvy a vŕtanie

Dĺžka rozpernej kotvy sa všeobecne stanovuje jednoduchým výpočtom:

1. Minimálna požadovaná hĺbka kotvenia v nosnej konštrukcii
2. + Zostávajúca omietka (v prípade rekonštrukcie)
3. + Lepiaca malta
4. + Hrúbka izolácie
5. = Potrebná dĺžka kotvy

Vŕtanie pre osadenie rozperných kotiev sa vykonáva kolmo na podklad. Priemer vrtáku sa stanovuje podľa druhu použitej rozpernej kotvy definovanej v projektovej dokumentácii. Do vysoko poréznych hmôt a hmôt s dutinami sa otvory vŕtajú bez príklepu! Hĺbka vrtu sa prevedie o 10 mm viac ako je predpísaná minimálna požadovaná hĺbka kotvenia v nosnej konštrukcii rozpernej kotvy. V prípade rozmiestnenia kotiev je nutné dodržiavať správne kotviace schémy pre daný rozmer izolácie.

Aplikácia rozpernej kotvy

Minimálna vzdialenosť medzi rozpernými kotvami a od hrany steny sa odporúča 10 cm. Tanier osadenej rozpernej kotvy nesmie narúšať rovnosť základnej vrstvy. Zle osadená, poškodená alebo zdeformovaná rozperná kotva sa odstráni a nahradí sa novou. V prípade, ak nie je možné poškodenú alebo zdeformovanú rozperná kotvu odstrániť, upraví sa tak, aby nenarúšala rovinnosť povrchu ETICS. Prázdne miesto po rozperných kotvách sa vyplní izolačným materiálom - je neprípustné vypĺňať ho lepiacou maltou.

Aby sa zabránilo vzniku panter efektu na fasáde, odporúčame zapustiť kotvy do izolantu a prekryť ich minerálnou tepelnoizolačnou zátkou. Pre správnu montáž zapustených kotiev je nevyhnutné používať aplikačný nástavec odporúčaný daným výrobcom kotiev. Frézovacie aplikačné nástavce neodporúčame pre použitie v minerálnej izolácii.

6. Základná výstužná vrstva

Po dokončení kotvenia nasleduje aplikácia základnej výstužnej vrstvy, ktorá chráni izoláciu a pripravuje podklad pre finálnu omietku.

Príprava a armovanie detailov

Pokiaľ nie sú použité dosky s povrchovou úpravou je potrebných ich povrch napenetrovať. V prípade dosiek SMARTwall smerom do exteriéru stačí napenetrovať len miesta izolácie bez úpravy ako napríklad rohy budov, minerálne zátky, ostenia atď. Najskôr sa armujú nárožia, hrany, ostenia a nadpražia objektu a určené plochy v projektovej dokumentácií. K tomu sa používajú špeciálne plastové profily s výstužnou sklotextilnou mriežkou. V miestach spojov rohových profilov musí byť tkanina riadne preložená min. 10 cm. V oblasti rohov okien a dverí sa vykonajú diagonálne výstuhy s plochou min. 20x30 cm, odporúča sa rozmer 25x50 cm. V styku okenného ostenia a nadpražia sa vykoná vystuženie pásmom armovacej sieťky v ostení (nadpraží) min. 15 cm od rohu na každú stranu. V prípade nedodržania odporúčaných postupov môže dôjsť ku vzniku trhlín v rohoch okolo okien. Trhliny spôsobia zatečenie vody do systému, čím sa degraduje funkčnosť systému.

Vyhotovenie hlavnej výstužnej vrstvy

Keď sú všetky detaily vystuženia okolo rohov a dilatácií dokončené, prechádza sa na zhotovenie hlavnej vrstvy. Na izolačné dosky sa ručne nanesie výstužná malta ozubeným hladítkom 10x10 mm, do ktorej sa vtlačí výstužná mriežka. Výstužná malta, ktorá vystúpi cez mriežku sa následne vyrovná a uhladí. Armovaciu mriežku sa odporúča ukladať smerom od hora dole s min. presahom v spojoch 10 cm. Presah 10 cm sa odporúča vykonať aj v miestach vystuženia a na rohoch objektu. Základná vrstva sa vykonáva v hrúbke 4-6 mm. Pokiaľ sa nedosiahne hrúbka 4 mm v jednom pracovnom kroku, odporúča sa vykonať ďalšiu vrstvu v priebehu 12-24 hodín už bez ďalšej výstužnej mriežky. Armovacia mriežka nesmie ležať na izolácii bez lepidla a musí byť uložená bez záhybov, oboch strán musí byť krytá lepidlom. Štruktúra armovacej mriežky nesmie byť prekreslená na povrch armovacieho lepidla. Mriežka sa ukladá do tretiny výstužnej vrstvy, minimálne krytie mriežky musí byť 1 mm, v miestach preloženia 0,5 mm. Zvýšenie odolnosti ETICS proti mechanickému poškodeniu možno zabezpečiť dvojitým vystužením v základnej vrstve prípadne použitím pancierovej mriežky. Všetky napojenia ETICS na priľahlej konštrukcii sa vykonávajú tak, aby nedošlo k prieniku vody do systému a ku vzniku škodlivých trhlín.

7. Prevedenie finálnej povrchovej úpravy

Po technologickej prestávke spravidla 5-7 dní, kým vyzrie výstužná vyrovnávacia vrstva, sa plocha fasády prebrúsi, napenetruje a následne nanesie finálna tenkovrstvová omietka v hrúbke 1,5-3 mm. Pri jej aplikácii treba dodržiavať technologické postupy, ktoré odporúča dodávateľ omietky. Pri kontaktnom zateplení z minerálnej izolácie odporúčame použiť silikátovú, silikón-silikátovú alebo silikónovú omietku.
