Transparentné fasády predstavujú rozšírený trend v moderných obvodových plášťoch polyfunkčných a administratívnych objektov. Pri ich návrhu a realizácii sa často hľadá čo najsubtílnejšia a najvzdušnejšia nosná konštrukcia. Je však kľúčové venovať dostatočnú pozornosť správnemu riešeniu konštrukčného systému, detailom prípojov a podmienkam konkrétneho projektu, aby sa predišlo závažným problémom.
Konštrukčné riešenie transparentných fasád s oceľovými nosníkmi

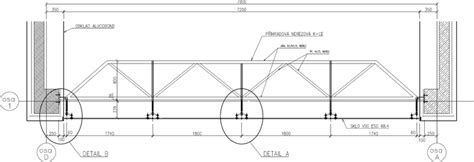

V praxi sa často stretávame s fasádami, ktoré sú riešené ako priestorové oceľové konštrukcie, pričom opláštenie tvoria sklené panely. Nosná konštrukcia fasády je typicky vytvorená sústavou vertikálnych nosníkov. Tieto nosníky sú kotvené na koncoch do železobetónových častí objektu, ako sú strešná a podlahová konštrukcia.
Kotvenie nosníkov na dolnom konci má často zabezpečovať voľnú vertikálnu dilatáciu. Naopak, vertikálne zaťažovacie účinky pôsobiace rovnobežne s osou nosníkov by malo preberať kotvenie na ich hornom konci. Takéto konštrukčné usporiadanie podopretia nosníkov predpokladá, že vlastná tiaž konštrukcie a sklených panelov je vyvesená do strešnej konštrukcie a samotné fasádne nosníky sú vplyvom uvedených zaťažovacích účinkov namáhané výlučne ťahovou silou, resp. ťahovou silou a ohybovým momentom.

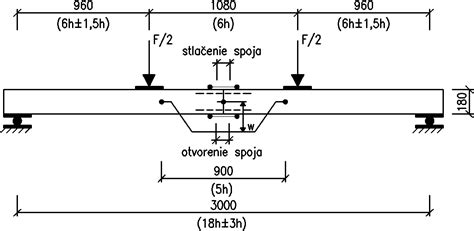

Nosníky bývajú často navrhnuté ako pásové, konštantného obdĺžnikového prierezu, napríklad s rozmermi 12×200 mm. Dĺžkovo môžu byť vyhotovené z viacerých dielcov, pričom stykovanie jednotlivých častí je zabezpečené preplátovaným skrutkovým spojom.
Statické posúdenie a materiály
Pri statickej analýze konštrukcie sa často používa Metóda Konečných Prvkov (MKP) na zostavenie 3D priestorového modelu. Pevnostná trieda nerezovej ocele je kľúčová pre správne posúdenie. Pre potreby statickej analýzy sa často uvažuje bežná konštrukčná nerezová oceľ rady EN 1.4301 a pre skrutky nerezová oceľ triedy 50. Kotvenie oceľových častí fasády do priľahlých častí železobetónovej konštrukcie je zabezpečené dodatočne osadenými vŕtanými kotvami.
Výsledky statického posúdenia môžu poukázať na poddimenzované časti, ako sú vertikálne nosníky alebo prvky kotvenia horizontálneho priehradového nosníka a preplátovaného spoja vertikálneho nosníka. Statickým výpočtom sa môže preukázať, že vertikálne nosníky môžu byť pri započítaní obvyklých zaťažovacích účinkov namáhané za hranicou ich teoretickej odolnosti.
Ako konštrukcie prenášajú zaťaženie vetrom a seizmické zaťaženie? Úvod do systémov odolávajúcich bočnému pôsobeniu sily
Riziká a poruchy pri kotvení oceľových fasád
Deformácie vertikálnych oceľových nosníkov, charakterizované vybočením (kolmo na mäkkú os prierezu, rovnobežne s fasádou), môžu byť pozorovateľné voľným okom. Ich výrazná amplitúda presahuje imperfekcie predpokladané pri bežnom statickom posúdení konštrukcie, ako aj výrobné tolerancie. Tieto poruchy môžu vzniknúť nesprávnym koncepčným návrhom alebo chybnou realizáciou konštrukcie ako celku.
Koncentrácia namáhania v okolí bodového úchytu môže byť dôsledkom prekročenia prípustných výrobných a montážnych tolerancií. Trhliny v keramickej dlažbe podlahovej konštrukcie v mieste prípoja vertikálnych oceľových nosníkov vznikajú pravdepodobne v dôsledku nevhodnej realizácie úpravy detailu, keďže sa očakáva kĺbové pripojenie s voľnou vertikálnou dilatáciou nosníka, no dlažba je príliš natesno k nosníku.
Praktické varianty kotvenia oceľových nosníkov
Pri konštrukcii nosného strešného systému terasy prekrytej väzníkovým krovom, kde je potrebné ukotviť oceľové profily, sa stretávame s rôznymi prístupmi. Zvážme dve relevantné varianty kotvenia oceľového nosníka (napr. 2xU240) v rohu, kde sa nachádza železobetónový stĺp 300x300mm a nosný múr, pričom horná výška oceľového nosníka a dreveného hranola je na úrovni hornej výšky železobetónového venca.
Variant 1: Ukotvenie oceľového profilu do nosného múru ako súčasť železobetónového venca
Tento variant spočíva v podbetónovaní ložnej plochy na murive, následnom použití cementovej malty a osadení oceľového nosníka (asi 20 cm) s uchytením pomocou chemickej kotvy do betónu. Celok sa zaleje pri betonovaní venca. Na druhej strane sa oceľový nosník voľne položí na železobetónový pilier 300x300 (prípadne priskrutkuje do oceľovej platne v pilieri). Drevený hranol na kratšej strane môže byť nahradený oceľovým nosníkom s obdobným uchytením na pilieri v rohu, čím by sa celá konštrukcia stala súčasťou železobetónového venca domu.
Riziká Variant 1:
- Predovšetkým tepelné prestupy cez dutý oceľový profil prechádzajúci múrom.
- Nutnosť vŕtania otvorov do zvareného 2xU240, situovaného na murive, v dôsledku výstuže v železobetónovom venci, ktorá by sa nemala uhýbať.
- Nižšia hrúbka betónu vo venci v danom mieste.
Výhody Variant 1:
- Oceľový nosník je pevne položený na murive.
Variant 2: Ukotvenie nosníka do zabetónovanej platne v železobetónovom venci

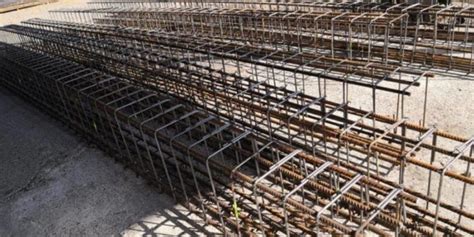

Pri tomto variante sa najprv realizuje železobetónový veniec bez konštrukčného riešenia oceľového nosníka a dreveného hranola. Do železobetónového venca sa ukotví do výstuže venca kotviaca platňa. Po zabetónovaní sa nosník 2XU240 uloží na pilier a ukotví do zabetónovanej platne v železobetónovom venci, napríklad prostredníctvom skrutiek. V mieste piliera S11 by sa oba profily 2xU240 zvarili alebo zoskrutkovali.
Riziká Variant 2:
- Možné namáhanie kotviacej platne v železobetónovom venci, najmä z titulu hmotnosti 2XU240 (cca 100 kg na 1 meter dĺžky).
Výhody Variant 2:
- Eliminácia tepelných prechodov do konštrukcie nosných stien.
Pri výbere medzi týmito variantmi je dôležité zvážiť špecifiká stavby, zaťaženie a požiadavky na tepelnú izoláciu. Oceľové nosníky môžu byť k železobetónovým stĺpom pripevnené priskrutkovaním do oceľovej platne zabetónovanej v pilieri alebo zvarením/zoskrutkovaním profilov priamo na mieste.
Riešenie tepelných mostov pri kotvení do zateplenej fasády
Pri kotvení akýchkoľvek prvkov do fasády, či už s oceľovou nosnou konštrukciou alebo inou, je kľúčové zabrániť vzniku tepelných mostov. Jav, kedy sa teplo stráca z budovy v určitých bodoch, nazývame tepelné mosty. K týmto tepelným stratám môže dôjsť, okrem iného, keď sa na vonkajšiu izoláciu dodatočne namontujú predmety, pretože prerušujú izoláciu v mieste pripevnenia a umožňujú prenikanie chladu. Tepelné mosty majú negatívny vplyv na energetickú efektívnosť, ako aj na zdravie a stavebné materiály.
Dištančný montážny systém pre ťažké bremená
Montáž ťažkých bremien, ako sú francúzske balkóny, prístrešky, markízy, slnečné clony alebo klimatizačné jednotky, na zateplenú fasádu ETICS (External Thermal Insulation Composite System) predstavuje výzvu, pretože samotná izolácia neposkytuje dostatočnú oporu pre inštaláciu s vysokým zaťažením. Výzvou je premostiť izolačný materiál bez vytvorenia tepelného mosta a zároveň zabezpečiť upevnenie do betónu, muriva alebo oceľovej konštrukcie za izoláciou. Dištančná montáž znamená, že upevňovacie riešenie premosťuje vzdialenosť, ktorá neponúka dostatočnú oporu pre montáž (v tomto prípade tepelná izolácia) pomocou závitovej tyče a modulu tepelnej separácie.
Produkty ako ResiTHERM® 16 a ResiTHERM® 12 spĺňajú obe požiadavky, pričom sú jedinými výrobkami na trhu s ETA certifikátom. Tieto inovatívne produkty umožňujú rýchle a jednoduché upevnenie predmetov. Sú odolné proti dažďu podľa DIN EN 1027.
Inštalácia dištančného systému (napr. ResiTHERM® 16):
- Vyvŕtajte otvor, ktorého hĺbka závisí od hrúbky izolácie a materiálu muriva/nosníka.
- Odrežte ResiTHERM® 16 na požadovanú dĺžku.
- Aplikujte do vyvŕtaného otvoru chemickú kotvu (pre duté tehly použite sieťové púzdra).
- Zaskrutkujte ResiTHERM® 16, až kým sa tesnenie nepritlačí k omietke a modul tepelnej separácie sa zavŕta do izolácie.
- Hotovo!
Produkty ResiTHERM® 16 a ResiTHERM® 12 sa líšia priemerom závitovej tyče - M12 pre ResiTHERM® 12 a väčšou závitovou tyčou M16 pre ResiTHERM® 16. Modul tepelnej separácie zabraňuje vzniku tepelných mostov a je vybavený špeciálnym závitom.
| Produkt | Priemer závitovej tyče | Certifikácia | Odolnosť proti dažďu |
|---|---|---|---|
| ResiTHERM® 12 | M12 | ETA | Áno (DIN EN 1027) |
| ResiTHERM® 16 | M16 | ETA | Áno (DIN EN 1027) |
Kotvenie odkvapového systému a iných ľahších prvkov
Pri montáži odkvapového systému je správne kotvenie objímok zvodových rúr do fasády budovy kľúčové nielen z hľadiska pevnosti a stability, ale aj kvôli minimalizácii tepelných mostov. Jednou z najbežnejších metód je kotvenie objímok pomocou tŕňov, ktoré prechádzajú cez izoláciu až do muriva fasády. Tŕne musia byť dostatočne dlhé, aby prešli cez celú hrúbku izolácie a bezpečne sa ukotvili v murive. Nevýhodou je vznik tepelného mostu.
Pre energeticky úspornejšie riešenia sú ideálnou voľbou špirálové hmoždinky. Tie umožňujú kotvenie objímky priamo do tepelnej izolácie, čím sa eliminuje potreba prenikania cez izoláciu až do muriva. Špirálová hmoždinka do zateplenia FISHER M10 FID-R sa používa špeciálne na upevnenie do vonkajších kontaktných fasád (ETICS) bez vytvárania tepelných mostov a je ideálnym riešením pre budovy s hrubou vrstvou zateplenia, vyššou ako 100 mm.
