Komplexný sprievodca kotvením drevených trámov a stĺpov

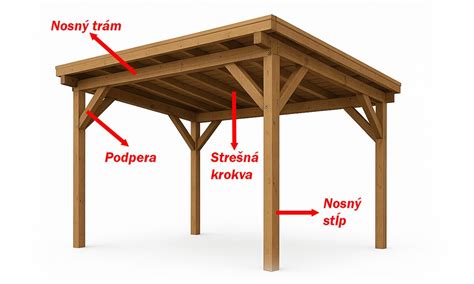

Pri realizácii drevených konštrukcií, či už ide o pergolu, altánok, prístrešok na auto, terasu, alebo dokonca časť krovu, je správne a bezpečné spájanie drevených prvkov absolútne kľúčové. Kvalitné trámové spojky a tesárske prvky zvyšujú pevnosť a bezpečnosť drevených konštrukcií, uľahčujú montáž a predlžujú životnosť celej stavby. V tomto komplexnom článku si detailne rozoberieme jednotlivé typy, ich špecifiká, použitie, výhody, nevýhody a poradíme vám, ako si vybrať ten správny prvok pre váš projekt.

Pri stavbe z dreva nie sú detaily detailmi - trámové spojky, pätky na hranoly a ostatné tesárske prvky určujú, ako pevná a bezpečná bude celá konštrukcia. Pomáhajú prenášať zaťaženie, držia spoje presne na svojom mieste a chránia drevo pred poškodením, vlhkosťou alebo deformáciami. Bez kvalitných kovových spojovacích dielov by strechy, pergoly, altánky či terasy nemali potrebnú odolnosť ani dlhú životnosť.

Ukotvenie drevených stĺpov k základu: Kotviace pätky

Ukotvenie dreveného hranola je proces, ktorý si vyžaduje precíznosť a kvalitné komponenty. Pri realizácii akéhokoľvek záhradného projektu je jedným z najkritickejších krokov správne ukotvenie nosných prvkov. Drevený hranol je srdcom konštrukcie, no bez pevného a trvácneho základu môže celá vaša investícia vyjsť nazmar.

Kotviace pätky sú detail, ktorý rozhoduje o stabilite a životnosti. Prenášajú zaťaženie stĺpa do podkladu a zároveň odizolujú drevo od zeme, takže nenasáva vlhkosť a nezhnije. Kotviaca pätka, častejšie označovaná ako pätka stĺpa, je kľúčovým prvkom pre ukotvenie zvislých drevených prvkov (stĺpov, hranolov) k základu, najčastejšie betónovému. Jej hlavnou úlohou je nielen preniesť zaťaženie z dreveného stĺpa do základu, ale aj ochrániť drevo pred zemnou vlhkosťou a hnilobou tým, že ho odizoluje od priameho kontaktu s podkladom.

Prečo je dôležité správne kotvenie?

Drevo je hygroskopický materiál, čo znamená, že neustále prijíma a odovzdáva vlhkosť zo svojho okolia. Najväčším nepriateľom drevených hranolov je tzv. vzlínajúca vlhkosť a priamy kontakt s mokrou zemou. Dôležité: Zabetónovať drevo „na priamo“ je zlé riešenie. Drevo v betóne drží vlhkosť a rýchlo sa zničí. Správny výber typu, presné osadenie a kvalitné kotvy znamenajú, že pergolu ani plot neprekvapí vietor, dážď ani sneh.

Typy kotviacich pätiek

Na trhu existuje široká škála kotviacich pätiek, ktoré sa líšia konštrukciou a spôsobom montáže. Patria sem:

• Pätky s tŕňom na zabetónovanie: Oceľový tŕň (roxor) sa zalieva do čerstvého betónu, hore je U-profil alebo platňa na priskrutkovanie stĺpa. Tŕň sa zabetónuje do čerstvého betónu, čím sa vytvorí veľmi pevný spoj. Ak práve vylievate betónové pätky, tento typ kotvenia je ideálny. Postup: Do vykopanej jamy vylejete betón a do jeho stredu umiestnite pätku tak, aby spodná časť „U“ profilu bola aspoň 2 - 5 cm nad budúcim terénom. Pri hľadaní pätky na altanok cena uvidíte, že ide o jedno z najdostupnejších riešení.
• Pätky s platňou na mechanické alebo chemické kotvenie: Majú základovú dosku s otvormi pre mechanické kotvy alebo chemickú maltu so závitovou tyčou. Často sa stáva, že betónovú plochu už máte hotovú. Vtedy aplikujete chemickú maltu a vložíte pätku s tŕňom. Po vytvrdnutí (cca 20 - 45 minút) získate spoj, ktorý je pevnejší ako samotný betón. Na starší/porézny betón alebo blízko okraja áno - lepšie roznesie sily.
• Nastaviteľné pätky: Obsahujú závitovú tyč s maticou na jemné doladenie výšky po montáži. Ak staviate terasu alebo prístrešok, kde potrebujete absolútnu rovinu, nastaviteľné pätky sú pre vás to pravé. Umožňujú dodatočné výškové nastavenie stĺpa po montáži, čo je výhodné pri nerovnom podklade.
• U-pätky: Vrchná časť má tvar písmena U, do ktorého sa vkladá drevený stĺp. Rozmer stĺpa: pätka musí sedieť na šírku/výšku. Na hranol 100×100 mm voľte U-pätku 100 mm.
• L-pätky: Vhodné pre rohové stĺpy alebo tam, kde nie je možné použiť U-profil.
• Skryté pätky: Navrhnuté tak, aby po montáži neboli viditeľné, čo zlepšuje estetiku.
• Pätky pre guľatinu: Špeciálne tvarované pre uchytenie stĺpov z guľatiny.

Alternatívne metódy kotvenia

Okrem betónového základu existujú aj ďalšie možnosti:

• Zemné skrutky: V modernom stavebníctve sa čoraz viac presadzujú riešenia, ktoré šetria čas a životné prostredie. Výhoda: Stavbu môžete začať okamžite po zavŕtaní, nemusíte čakať na tuhnutie betónu.

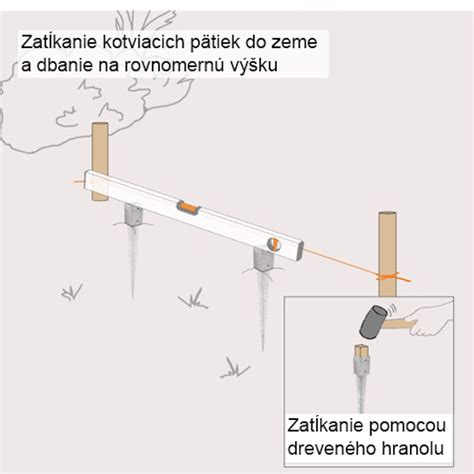

• Zatĺkacie pätky do zeme: Ide o najlacnejšie riešenie pre drobné projekty, ako je napríklad jednoduchý prístrešok na drevo. Pätka sa pomocou kladiva (cez drevený klátik) zatlčie do zeme. Nie je vhodná do kamenistej pôdy, kde by sa hrot mohol ohnúť.

Kľúčové aspekty výberu a montáže pätiek

Pri výbere a montáži kotviacich pätiek je dôležité zvážiť:

• Materiál pätky: Materiál je prevažne žiarovo pozinkovaná oceľ pre vysokú odolnosť voči korózii. Niektoré špeciálne typy môžu byť z nerezovej ocele alebo s farebnou povrchovou úpravou.
• Rozmer stĺpa: Pätka musí sedieť na šírku/výšku. Na hranol 100×100 mm voľte U-pätku 100 mm.
• Očakávané zaťaženie: Každá pätka má deklarovanú nosnosť.
• Požiadavka na nastaviteľnosť: Ak potrebujete možnosť výškovej korekcie, zvoľte nastaviteľné pätky.
• Estetické požiadavky: Rozhodnite sa medzi viditeľnou a skrytou pätkou.
• Kvalitné kotvy do podkladu: Kotvy do betónu / chemické kotvy - spoľahlivé ukotvenie pätiek do podkladu. Pri pätkách na priskrutkovanie je potrebné zabezpečiť kvalitné kotvenie do podkladu.

Kontrola počas tuhnutia: po 10-15 min doladíte polohu; nechajte tuhnúť min. Upevnenie stĺpa & finálna kontrola: vložte stĺp, predvŕtajte, použite závitové tyče/vruty a veľké podložky, dotiahnite; skontrolujte zvislosť.

Časté chyby pri kotvení stĺpov

Aby ste predišli problémom a zabezpečili dlhú životnosť konštrukcie, vyvarujte sa týmto chybám:

• Priamy kontakt s betónom: Drevo sa dotýka betónu: stĺp nesmie stáť „na dne“ pätky. Medzi hranolom a dnom pätky musí byť malá medzera (cca 5 - 10 mm), aby sa zabránilo vzlínajúcej vlhkosti.
• Nedostatočná hĺbka základu: Pri betónovaní pätiek pod ťažšie prístrešky musíte ísť do nezámrznej hĺbky (80 - 100 cm). Minimálna hĺbka zabetónovania závisí od typu pätky, veľkosti tŕňa a očakávaného zaťaženia.
• Použitie nesušeného dreva: Ak ukotvíte mokrý hranol pevne do pätky, pri vysychaní v ňom vzniknú obrovské pnutia, ktoré môžu pätku ohnúť alebo vytrhnúť skrutky. Predtým, než začnete riešiť samotné kotvenie, je dôležité mať v rukách kvalitný materiál. Pre nosné konštrukcie odporúčame výhradne KVH a BSH hranoly, ktoré sú technicky sušené a tvarovo stále.

Spájanie drevených trámov: Tesárske kovania

Keď už máte pätky úspešne osadené, prichádza na rad spojenie samotného dreva. Kvalitný spoj je rovnako dôležitý ako pevný základ. Tesárske kovanie na napojenie trámov - po pätkách idú na rad rohy a napojenia. Tesárske kovania sú kovové prvky určené na spájanie, kotvenie a vystužovanie drevených konštrukcií. Zahŕňajú trámové spojky, pätky na hranoly, uholníky, spojovacie a styčníkové dosky.

Trámové spojky a tesárske kovania uľahčujú stavbu drevených konštrukcií a zvyšujú ich stabilitu. Pri správnom výbere a použití zabezpečia pevné spoje, presné uchytenie trámov a dlhou životnosť celej stavby. V tomto kontexte sa často stretávame s pojmami ako trámové papuče, strmene či pätky.

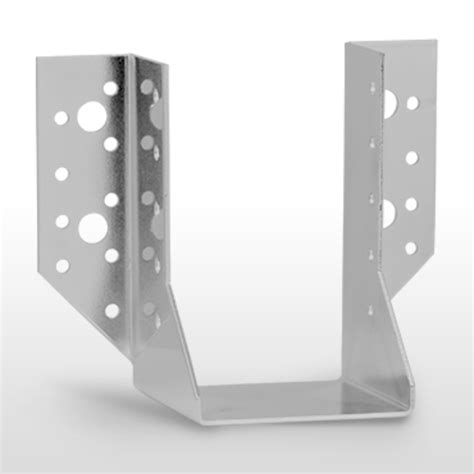

Trámové papuče

Trámová papuča, často familiárne nazývaná "trámovka", je jedným z najčastejšie používaných typov kovania na drevo. Slúži na pripojenie vedľajšieho (sekundárneho) trámu k hlavnému (nosnému) trámu, stĺpu alebo stene. Umožňuje vytvoriť pevný a spoľahlivý pravouhlý spoj. Trámové spojky patria medzi najpoužívanejšie tesárske kovania všade tam, kde je dôležitá stabilita a pevné uchytenie drevených trámov.

Trámová papuča je zvyčajne kovový prvok v tvare písmena "U" alebo komplexnejšie tvarovaný, s prelismi a otvormi pre upevňovacie prostriedky (klince, skrutky, svorníky). Existuje viacero typov trámových papúč, ktoré sa líšia tvarom, veľkosťou, spôsobom uchytenia a nosnosťou:

• Jednodielne trámové papuče: Sú vyrobené z jedného kusu ohýbaného plechu.
• Dvojdielne trámové papuče (delené): Skladajú sa z dvoch oddelených častí (ľavej a pravej), čo umožňuje variabilitu pri montáži, napríklad pri atypických uhloch alebo keď je potrebné spoj dodatočne upraviť.
• Trámové papuče s vonkajšími prírubami (krídelkami): Príruby sú ohnuté smerom von od pripájaného trámu. Montáž je jednoduchšia, no papuča je viditeľná.
• Trámové papuče s vnútornými prírubami (krídelkami), uzavreté: Príruby sú ohnuté smerom dovnútra, k pripájanému trámu. Esteticky čistejšie riešenie, spoj je menej viditeľný, no montáž môže byť o niečo náročnejšia.
• Nastaviteľné trámové papuče: Umožňujú určitú mieru flexibility v šírke alebo uhle pripojenia.
• Zosilnené trámové papuče: Určené pre prenos vysokých zaťažení, vyrobené z hrubšieho materiálu s väčším počtom otvorov pre spojovací materiál.
• Špeciálne typy: Napríklad papuče pre I-nosníky, papuče pre šikmé pripojenie, papuče s variabilným uhlom.

Strmene na trámy

Pojem strmeň na trámy sa niekedy používa zameniteľne s trámovou papučou, avšak častejšie označuje špecifické typy kovania, ktoré môžu mať odlišnú konštrukciu alebo primárne použitie. Strmene môžu byť navrhnuté pre rôzne typy spojov, nielen pre kolmé napojenie trámu na trám, ale aj pre uchytenie trámov k iným konštrukciám, prípadne pre spájanie drevených prvkov pod inými uhlami, alebo ako súčasť kotvenia stĺpov (vtedy sa blížia k pätkám). Strmene často ponúkajú väčšiu variabilitu tvarov.

• Strmene pre spájanie drevo-drevo: Tu sa môžu prelínať s funkciou trámových papúč, no môžu byť konštruované pre väčšie zaťaženia alebo pre neštandardné pripojenia.
• Strmene s tŕňom na zabetónovanie (niekedy nazývané aj pätky stĺpa): Tieto slúžia na ukotvenie vertikálnych drevených stĺpov do betónového základu, pričom tŕň zabezpečuje pevné spojenie a strmeň samotný drží drevený prvok.
• Univerzálne strmene: S otvormi umožňujúcimi rôzne spôsoby montáže a pripojenia.

Porovnanie trámových papúč, strmeňov a pätiek

Aby sme lepšie pochopili rozdiel medzi týmito kovaniami, pozrime sa na ich hlavné charakteristiky v porovnávacej tabuľke:

Trámovú papuču použijete vždy, keď potrebujete pripojiť vodorovný alebo šikmý trám k inému nosnému prvku (trám, stĺp, stena) a vytvoriť tak pevný, najčastejšie pravouhlý spoj. Strmeň na trámy / Špeciálnu spojku prichádza do úvahy pri potrebe riešiť atypické spoje, pripojenia pod inými uhlami. Trámovú pätku (pätku stĺpa) nevyhnutne potrebujete na ukotvenie akéhokoľvek zvislého dreveného stĺpa k betónovemu základu.

Materiál a protikorózna ochrana kovania

Všetky tesárske kovania v našej ponuke sú vyrobené z pozinkovanej ocele s galvanickým zinkovaním, ktoré poskytuje dlhodobú ochranu proti korózii. Väčšina bežne dostupného kovania na drevo, vrátane trámových papúč, strmeňov a pätiek, je vyrobená z ocele s povrchovou úpravou proti korózii. Životnosť kovania priamo závisí od kvality materiálu, hrúbky ochrannej vrstvy a podmienok, ktorým je vystavené. Pre dlhú životnosť drevostavby je investícia do kvalitného kovania s adekvátnou protikoróznou ochranou nevyhnutná.

• Galvanické pozinkovanie: Poskytuje základnú ochranu proti korózii, vhodnú pre použitie v interiéri alebo v exteriéri pod strechou (triedy použitia 1 a 2 podľa Eurokódu 5). Hrúbka vrstvy zinku je menšia.
• Žiarové pozinkovanie: Vytvára podstatne hrubšiu a odolnejšiu vrstvu zinku, ktorá dobre chráni proti korózii aj v náročnejších vonkajších podmienkach (trieda použitia 3). Je to preferovaná úprava pre väčšinu vonkajších konštrukcií, ako sú pergoly, prístrešky, ploty. Pre vonkajšie konštrukcie, ako sú pergoly, je najvhodnejšia povrchová úprava žiarovým pozinkovaním.
• Nerezová oceľ (Stainless steel): Poskytuje najvyššiu mieru ochrany proti korózii, vhodná do veľmi agresívneho prostredia (blízkosť mora, chemické prevádzky) alebo tam, kde sú vysoké estetické nároky a požiadavka na minimálnu údržbu. Je však výrazne drahšia.
• Povlakovanie (napr. práškové lakovanie, KTL): Niekedy sa používa ako dodatočná ochrana alebo pre farebné zjednotenie, často na galvanicky pozinkovanom podklade.

Výber a správna montáž spojovacích prvkov

Správny výber kovania na drevo je rozhodujúci pre bezpečnosť, stabilitu a životnosť celej konštrukcie. Pri výbere kovania zvážte aké sily bude spoj prenášať (tlak, ťah, šmyk, ohyb)? Vždy používajte typ a počet spojovacích prvkov odporúčaný výrobcom kovania.

Spojovací materiál

Zabudnite na klasické čierne „sadrokartonárske“ skrutky, ktoré v dreve rady praskajú. Pre spoje, kde vyžadujete estetický vzhľad a zapustenie hlavy, zvoľte konstrukčné skrutky so zápustnou hlavou Rapitec 2010 a HBS. Pre spoje s extrémnym zaťažením, kde potrebujete hranol poriadne „pritiahnuť“ k podkladu, odporúčame Rapitec SK Plus s tanierovou hlavou. Závitové tyče + matice a VEĽKÉ podložky (DIN 9021) - rozložia tlak v dreve.

Vždy používajte predpísaný typ, priemer, dĺžku a počet klincov, skrutiek alebo svorníkov. Otvory v kovaní sú navrhnuté pre konkrétne priemery. Pre trámové papuče sa často používajú špeciálne kotevné klince ANCHOR alebo tesárske skrutky s čiastočným závitom WKLC. Áno, pre dosiahnutie deklarovanej nosnosti papuče je nevyhnutné použiť všetky predpísané otvory a vyplniť ich správnym typom a počtom spojovacích prvkov (klincov, skrutiek) podľa odporúčania výrobcu.

Dôležité tipy pre montáž

• Presnosť: Zabezpečte presné umiestnenie pätky pred zaliatím betónom a jej stabilitu počas tuhnutia betónu.
• Ochrana proti korózii: Pri montáži nepoškoďte ochrannú vrstvu kovania. Ak dôjde k poškodeniu (napr. poškriabaniu), opravte ho vhodným prostriedkom.
• Certifikované produkty: Používajte kovanie, ktoré spĺňa príslušné technické normy a má potrebné certifikáty (napr. ETA - Európske technické osvedčenie).

Ochrana dreva v exteriéri

Samotné ukotvenie je len polovica úspechu. Drevo v exteriéri čelí UV žiareniu, striedaniu teplôt a vlhkosti. Oleje a lazúry: Pre exteriérové konštrukcie odporúčame kvalitné exteriérové oleje a lazúry. Olej preniká hlboko do štruktúry a zachováva prirodzený vzhľad dreva, zatiaľ čo lazúra vytvára ochranný film. Pre nosné konštrukcie odporúčame výhradne KVH a BSH hranoly, ktoré sú technicky sušené a tvarovo stále. Ak hľadáte maximálnu bezpečnosť, jedinou správnou cestou je certifikované rezivo triedy C24, ktoré spĺňa prísne európske normy na pevnosť a odolnosť.
