Pri stavbe moderných drevených konštrukcií, ako sú prístrešky pre autá, záhradné altánky alebo nosné konštrukcie terás, sa pozornosť často sústredí na samotný výber dreva. Hľadáme ideálny pomer ceny a kvality, posudzujeme výhody a využitie konštrukčných hranolov KVH a BSH a sledujeme ceny dreva za m3. Avšak aj ten najkvalitnejší hranol v triede AB je len polovicou úspechu. Nesprávne zvolená pätka alebo nevhodná spojka môžu znehodnotiť investíciu do prémiového reziva. Kotvenie je neviditeľná, ale kľúčová časť každej drevostavby.
Výber a Kvalita Drevených Elementov
Predtým, než v nákupnom košíku skončia prvé kotviace pätky na hranoly, musíme poznať vlastnosti materiálu, ktorý budeme kotviť. Pre majiteľov domov a architektov je kľúčové rozumieť skratkám, ktoré garantujú bezpečnosť investície. Kvalita nosných prvkov je garantovaná najmä normou EN 14081, ktorá definuje požiadavky na rezivo s obdĺžnikovým prierezom triedené podľa pevnosti, a normou EN 14342, ktorá určuje charakteristiky a vlastnosti dreva v stavebných konštrukciách.

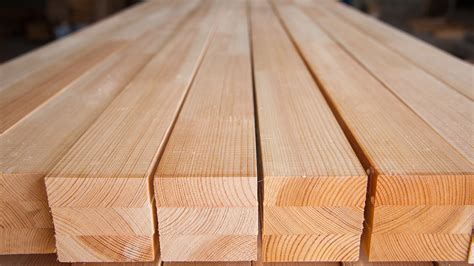

Naše KVH a BSH hranoly sú technicky sušené, čo minimalizuje následné pnutie v pätkách a spojkách. Vysušené konštrukčné drevo, napr. KVH alebo BSH, je spravidla dodávané na stavbu s deklarovanou vlhkosťou, čo výrazne znižuje riziko vzniku výsušných trhlín.
Porovnanie Pevnosti Dreva a Betónu
Drevo má v porovnaní s betónom a oceľou vynikajúci pomer hmotnosti a pevnosti, je ľahké, pevné, pružné a ľahko spracovateľné. Pre porovnanie:
| Materiál | Pevnostná trieda | Návrhová pevnosť v tlaku (smer vlákien/všeobecná) | Približná hmotnosť |
|---|---|---|---|
| Drevo | C24 | 13 MPa | 5-krát ľahšie ako betón |
| Betón | C20/25 | 13,3 MPa | Štandardná |
Kotviace Pätky na Hranoly
Pätka je mostom medzi zemou a vašou stavbou. U-pätka je najrozšírenejším typom kotvenia pre stĺpy altánkov. Ak používate KVH hranol 100x100 mm, pätka by mala mať šírku 101 mm, aby v nej hranol nesedel príliš tesne. Ak plánujete realizovať drevenú terasu svojpomocne, nastaviteľné pätky sú neoceniteľným pomocníkom. Pomocou matice môžete korigovať výšku hranola aj po jeho ukotvení do betónu, čím dosiahnete dokonalú rovinu alebo potrebný spád pre odtok vody.
Pri výbere pätiek musíme zohľadniť aj chemické vlastnosti dreviny. V našom odbornom článku o prirodzenom tmavnutí dreva upozorňujeme, že dubové drevo černeje pri kontakte so železom. Ak sa rozhodnete pre masívny dub, vyhnite sa kontaktu s bežným pozinkovaným železom, ktoré spôsobuje túto nevzhľadnú reakciu s trieslovinami.
Dôležité Aspekty Kotvenia Pätiek
- Vzduchová medzera: Pätka nesmie byť „utopená“ v betóne. Drevené prvky sa spravidla vždy oddeľujú hydroizoláciou od betónových, prípadne murovaných prvkov.
- Chemická ochrana: Pred samotnou montážou odporúčame hranoly v mieste kotvenia ošetriť kvalitným olejom na drevo.
- Hydroizolácia: Konštatujeme, že finančné náklady na materiál a prácu pre vloženie pásu hydroizolácie medzi veniec a pomúrnicu, rovnako ako pre mnoho iných konštrukčných úprav v iných miestach stavby, sú vo výške rádovo eur, snáď pár desiatok eur a súčasne sú to práce, ktoré vyžadujú minimálny čas na ich realizáciu. Takáto investícia do stavby je neporovnateľne nízka a minimálne prácna v porovnaní s vysokými nákladmi a časom potrebnými na dodatočné odstránenie porúch, ktoré sú výsledkom nesprávneho zhotovenia stavebného diela.
Ako položiť vonkajšie dlaždice pomocou nastaviteľných podstavcov | Návod s Craigom Phillipsom
Spojovací Materiál a Tesárske Kovania
Keď už stĺpy stoja, prichádza na rad horizontálne a vertikálne spájanie. Hľadanie lacných úchytiek je medzi kutilmi prirodzené, no pri nosných KVH hranoloch treba byť obozretný. Hoci sú cenovo lákavé, pri nosných konštrukciách musia spĺňať prísne požiadavky na hrúbku ocele, aby spoj nepovolil pod váhou strechy alebo náporom snehu. Maximálna zvieracia sila: Pri kotvení nosných stĺpov do pätiek a pri spájaní krovov sú jednotkou Rapitec SK Plus s tanierovou hlavou.
Trámové spojky a tesárske kovania uľahčujú stavbu drevených konštrukcií a zvyšujú ich stabilitu. Pri správnom výbere a použití zabezpečia pevné spoje, presné uchytenie trámov a dlhou životnosť celej stavby. Trámové spojky patria medzi najpoužívanejšie tesárske kovania všade tam, kde je dôležitá stabilita a pevné uchytenie drevených trámov. Umožňujú jednoduché, presné a rýchle spájanie nosných prvkov bez nutnosti zložitého opracovania dreva.
Vďaka svojej konštrukcii pomáhajú prenášať vysoké zaťaženie, držia spoje pevne na svojom mieste a zabezpečujú dlhodobú odolnosť celej drevenej konštrukcie. Bez kvalitných kovových spojovacích dielov by strechy, pergoly, altánky či terasy nemali potrebnú odolnosť ani dlhú životnosť. Tesárske kovania sú kovové prvky určené na spájanie, kotvenie a vystužovanie drevených konštrukcií. Zahŕňajú trámové spojky, pätky na hranoly, uholníky, spojovacie a styčníkové dosky. Všetky tesárske kovania v našej ponuke sú vyrobené z pozinkovanej ocele s galvanickým zinkovaním, ktoré poskytuje dlhodobú ochranu proti korózii.
Kvalitné trámové spojky a tesárske prvky zvyšujú pevnosť a bezpečnosť drevených konštrukcií, uľahčujú montáž a predlžujú životnosť celej stavby. Pomáhajú prenášať zaťaženie, držia spoje presne na svojom mieste a chránia drevo pred poškodením, vlhkosťou alebo deformáciami. Pri stavbe z dreva nie sú detaily detailmi - trámové spojky, pätky na hranoly a ostatné tesárske prvky určujú, ako pevná a bezpečná bude celá konštrukcia. Hľadanie najlacnejšieho stavebného reziva je legitímna snaha, ale pri nosných hranoloch sa šetrenie na spojovacom materiáli nevypláca. Ak chcete skutočne ušetriť, zamerajte sa na nákup sušeného materiálu priamo od výrobcu.
Kotvenie Krovu
Zvislé zaťaženie na krov (sneh, strešná krytina, prípadne úžitkové zaťaženie a zaťaženie technologickými zariadeniami) vyvoláva vodorovné sily v mieste pomúrnice. Tieto sily je nutné vhodne preniesť do konštrukcie, na ktorej je krov uložený, napr. pomocou skrutiek a oceľových príložiek v tvare písmena „L“ do pomúrnice, ktorá je vhodne zakotvená do železobetónového venca, prípadne stabilizovaná oceľovým pásom alebo tesárskou skobou do konštrukcie stropu (železobetónová doska, stropné trámy). Kotvenie príložkami je možné aj priamo do železobetónového venca. Krokvu je možné aj vhodne zapustiť do stropného trámu tak, aby sa do podopierajúcej konštrukcie oprela kontaktom (bežné pri dreveniciach a zruboch).
Krokva sa na väznicu ukladá vždy osedlaním. Osedlanie je spravidla 1/5 až 1/3 výšky profilu krokvy. Pri nedostatočnom kotvení krokvy, napr. jedným stavebným klincom, dochádza k preťaženiu krokvy, ktorá môže zlyhať nadmerným ohybom, prípadne zosunu krokvy z pomúrnice pri nedostatočnom osedlaní. Pri nedostatočnom kotvení pomúrnice dochádza k jej nadmerným deformáciám a rotáciám. Nedostatočné kotvenie krokvy do pomúrnice v hambálkovom krove môže viesť ku kolapsu konštrukcie.
Ochrana Dreva
Každý mechanický zásah do dreva otvára cestu vlhkosti. Drevo je pórovitý materiál, ktorý prijíma vlhkosť z okolia, prípadne z prvkov konštrukcie, s ktorými je v priamom kontakte.
Konštrukčná Ochrana
Všeobecne platí, že ochrana proti drevokazným škodcom má byť v prvom rade konštrukčná. Vhodnou konštrukčnou ochranou je možné zabrániť nielen vniknutiu škodcov do konštrukcie, ale aj vzniku zvýšenej vlhkosti drevených prvkov, či už z dôvodu vniknutia zrážkovej vody, kondenzácii vodných pár, prípadne z dôvodu zabudovanej vlhkosti. Konštrukčná ochrana dreva voči drevokaznému hmyzu je založená na znížení vlhkosti dreva pod hranicu w < 10 %.
Pre konštrukcie v miestach s extrémnou vlhkosťou alebo pre projekty, kde sa očakáva minimálna údržba, je ideálnou alternatívou Thermowood. Vďaka tepelnej úprave pri vysokých teplotách toto drevo prirodzene odoláva hnilobe, plesniam a hmyzu aj bez použitia agresívnej chémie. Je to preto ideálny materiál na použitie v exteriéri, kde klasické drevo vyžaduje častú údržbu.
Chemická Ochrana
Drevo za určitých okolností disponuje prirodzenou trvanlivosťou voči biologickým škodcom. Pri stanovení opatrení chemickej ochrany sa vychádza z identifikácie ich očakávaného ohrozenia biologickými škodcami podľa normy EN 335-1 v spojení s EN 351-1. Na základe triedy ohrozenia sa v súlade s STN EN 350-2 stanoví trieda trvanlivosti vybraného druhu dreva.
Prípady, kedy sa drevo neošetruje proti biologickým škodcom, sú spravidla prvky dodané na stavbu s certifikátom deklarujúcim max. povolenú vlhkosť dreva, jedná sa najmä o lepené lamelové drevo (LLD/BSH), krížom lepené lamelové drevo (CLT) a sušené rezivo dĺžkovo nadpájané zubovitým ("cinkovaným") spojom (KVH). Počas technického sušenia týchto výrobkov pri teplote 80 až 90 st. C dochádza k zničeniu všetkých štádií vývoja drevokazného hmyzu. Použitie týchto technicky sušených výrobkov však nezaručuje napadnutie drevokazným hmyzom v budúcnosti v prípade, ak sa vlhkosť zabudovaného dreva opäť zvýši na hodnoty priaznivé pre drevokazný hmyz alebo huby.
Samotná látka na ochranu dreva je bezfarebná a je možné ju aplikovať aj v transparentnom prevedení. Farbivo, najčastejšie zelené alebo oranžové, je do prostriedku pridávané účelovo pre identifikáciu ošetrených častí konštrukcie. V prípade použitia chemickej ochrany je potrebné zvoliť prostriedok na chemickú ochranu dreva obsahujúci vhodne zvolené smerovo účinné látky: baktericídy, fungicídy, insekticídy atď. V neposlednom rade odporúčame voliť chemickú ochranu s deklarovaným certifikátom zdravotnej nezávadnosti.
Insekticídne prípravky majú spravidla krátkodobú účinnosť (1 až 3 mesiace) a tak je vhodné ich aplikovať v čase výletu hmyzu z dreva, teda od mája do septembra. Ideálna teplota aplikácie je 20 st. C, pri teplote pod 10 st. C klesá schopnosť penetrácie prípravku do dreva. Riedenie prípravku liehom namiesto vodou zvyšuje schopnosť penetrácie prípravku do dreva. Rovnaký efekt má aj ohriatie aplikovaného prípravku, keďže ohriatím klesá jeho viskozita a zvyšuje sa schopnosť penetrovať do dreva. Zvýšené riziko výskytu drevokazného hmyzu je pri stavbách postavených v zalesnených oblastiach, so zvýšenou vegetáciou a v blízkosti vodných plôch. Pre hmyz sú priaznivé nedostatočne vetrané priestory, tiež málo osvetlené a málo frekventované.

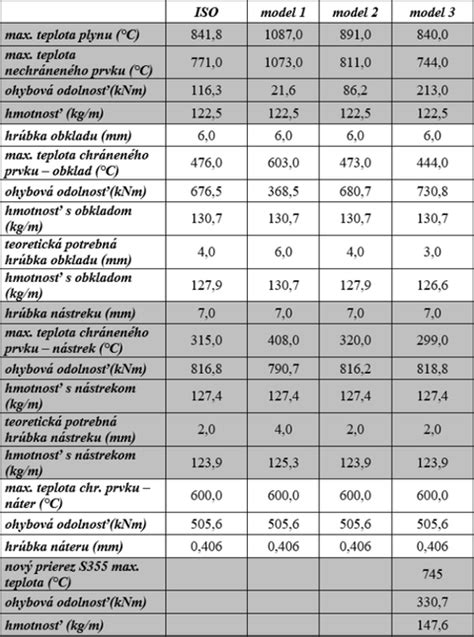

Požiarna Odolnosť a Statika Drevených Konštrukcií
Požiarna odolnosť konštrukcie, resp. nosnosť za požiaru, teda kritérium R, sa udáva v čase a stanovuje čas, počas ktorého konštrukcia spĺňa svoju nosnú funkciu. Udáva sa v minútach, napríklad ako R 30, teda 30 minút. Takto stanovená odolnosť je čas potrebný na evakuáciu osôb, zvierat a majetku, zásah jednotky hasičského záchranného zboru atď. Drevo je horľavý materiál, to však neznamená, že drevené nosné konštrukcie nie sú schopné spĺňať prísne požiadavky na požiarnu odolnosť stavieb, dokonca aj bez dodatočnej požiarnej ochrany.
V súčasnosti rozsiahly vedecký a experimentálny výskum preukázal, že požiarne odolnosti drevostavieb dosahujú až 120 minút a viac. Toto je dané mnohými faktormi, jedným z hlavných je auto-retardačná schopnosť dreva, teda jeho schopnosť chrániť samo seba pred horením tvorbou izolačnej zuhoľnatenej vrstvy na jeho povrchu. Odolnosť voči klimatickým zaťaženiam ako je napr. tlak/sanie vetra dnes nepredstavuje kritické zaťaženie pre drevostavby.
Dôsledky Statického Posudku
Statický posudok zhotovený autorizovaným stavebným inžinierom sa riadi pravidlami, ktoré stanovuje stavebný zákon (Zákon č. 25/2025 Z. z.) a prislúchajúcimi vyhláškami spolu s postupom, ktorý stanovujú slovenské technické normy STN EN, tzv. Eurokódy. V overení nosnosti konštrukcie vystupujú tzv. parciálne súčinitele zaťaženia a parciálne súčinitele spoľahlivosti materiálu, ktorými sa stanovuje návrhová pevnosť použitých stavebných materiálov, určuje sa miera zaťaženia a pod. Parciálne súčinitele sú dané štatisticky a spolu s návrhovými postupmi uvedenými v Eurokódoch určujú pravdepodobnosť chybovosti použitého materiálu (tzv. kvantil), hodnotu návrhových, prípadne extrémnych zaťažení, ako napr. intenzívne sneženie, nárazový vietor, hromadenie osôb, prípadne dynamické účinky (napr.: beh, tanec, vibrácie rôzneho pôvodu) a ďalšie. Často používaný argument, že „tu nikdy nesneží“ alebo že „tu nikdy nebude toľko ľudí“ je z hľadiska statického posudku irelevantný a v bežných prípadoch nie je možné ho začleniť do výpočtu. Hodnotu zaťaženia je vo vybraných prípadoch možné redukovať konštrukčnými opatreniami.
Kombinácia Oceľových a Drevených Prvkov
Kombinácia drevených a oceľových nosných prvkov je v stavebnej praxi bežné riešenie. Použitie každého z materiálov má svoje špecifiká, na ktoré je potrebné brať zreteľ. Popri rôznej pevnosti, pružnosti a objemovej hmotnosti je jedným z hlavných rozdielov ich rôzna tepelná rozťažnosť. Tepelná rozťažnosť dreva v smere vlákien je približne trikrát menšia ako tepelná rozťažnosť ocele. V praxi to znamená, že drevený nosník dĺžky 6 m sa od teploty 100 °C predĺži približne o 3 mm, pričom rovnaký nosník z ocele sa predĺži približne o 8 mm. Rozdielne pretvorenie od teploty má za následok vznik prídavných napätí a môže viesť k vzniku trhlín v dreve, prípadne k preťaženiu nosných prvkov, ich nadmernej deformácii a pod. Bežným prípadom sú konštrukcie vystavené priamemu slnečnému žiareniu alebo použitie oceľových väzníc v krovoch stojatých stolíc, ktoré je potrebné správne tepelne zaizolovať.
Časté Problémy a Riešenia
Vysychanie Dreva a Trhliny
Vysychanie dreva je jeho prirodzená vlastnosť a nie je možné sa mu vyhnúť ani ho ignorovať. Vysychanie dreva sa má brať na zreteľ najmä v prípade konštrukcií, kde je zabudované nedostatočne vysušené, teda tzv. „mokré“ drevo s vlhkosťou viac ako 15 %. Najčastejšie sa jedná o rezivo dovezené z píly, ktoré nebolo dostatočne vysušené. Typickým príkladom je taktiež guľatina použitá pre stavbu zrubov a dreveníc, kde sa používajú prvky relatívne veľkých prierezových rozmerov, napr. výška profilu až 300 mm. V týchto prípadoch dochádza k pretvoreniu celej konštrukcie, čomu je potrebné prispôsobiť konštrukčné detaily, napr. kotvenie prvkov opláštenia do oválneho otvoru pre skrutku, osadenie okenných rámov umožňujúce deformáciu konštrukcie a pod.
Redukciu nepriaznivého vplyvu zosychania dreva je možné dosiahnuť aj vhodne realizovanými zárezmi/drážkami do profilu prvku, osadením proti-štiepnych spôn v čele nosníka a pod.
Trhliny v dreve sú prirodzeným a častým javom. Môžu byť viditeľné na povrchu dreva, ale môžu sa tiež vyskytovať vo vnútri prierezu. Vznikajú napr. pri ťažbe dreva, strojovom spracovaní alebo kvôli zmene vlhkosti po zabudovaní prvku do konštrukcie. V dreve sa nachádza približne 90 % výsušných trhlín, pričom približne 80 % z nich je externých výsušných trhlín. Trhliny v dreve môžu mať okrem vysychania aj iný pôvod, napr. nevhodne realizované spoje, tepelná rozťažnosť, preťaženie prvku a pod. V súlade s technickou normou STN 49 1531 sa v mieste kritických šmykových namáhaní (napr. pri podpere) odporúča obmedziť hĺbku trhlín na max. 1/3 šírky prvku, pričom hĺbka trhlín sa stanoví ako súčet trhlín v danom reze a smere. Vo väčšine prípadov nie sú nebezpečné a s ich vplyvom je uvažované už v štádiu návrhu konštrukcie. V prípade prvkov značne poškodených trhlinami je potrebné individuálne posúdiť ich nosnosť a stabilitu.
Zavetrenie Krovu
Latovanie na krokvách v drevenom krove je dostatočné pre zabezpečenie pozdĺžnej tuhosti a nie je nutné použiť zavetrovaciu pásku, prípadne celoplošný záklop. S týmto názorom sa stretávame často. Pripojenie lát na krovku je tzv. „kĺbové“ a bez prvkov diagonálneho stuženia, prípadne vhodne navrhnutého a realizovaného celoplošného záklopu, neslúži ako plnohodnotné zavetrenie. Častý argument, že s krovom nie je možné pohnúť a je tuhý, nie je možné akceptovať, nakoľko účinky zaťažení na nosnú konštrukciu, v tomto prípade napr. vetra, môžu byť značné.
Zavetrenie krovu latovaním považujeme za pružné, zavetrenie krovu celoplošnými prvkami alebo zavetrovacími páskami považujeme za tuhé. Súčasné použitie zavetrovacej pásky (pásu) a celoplošného opláštenia konštrukcie doskovými prvkami, napr. OSB doskami, nie je neekonomické ani zbytočné. Oceľová zavetrovacia páska spravidla šírky 40 až 80 mm a hrúbky 1,5 až 2,0 mm plní mechanickú funkciu a slúži najmä na prenos vodorovných zaťažení pôsobiacich na konštrukciu, napr. od vetra alebo zemetrasenia.
