Spoľahlivé kotvenie drevených stĺpov: Základ pre dlhú životnosť a bezpečnosť konštrukcií

Drevené stĺpy sú tradičným a estetickým riešením pre stavby, kde hľadáte prírodný, teplý vzhľad a jednoduchú montáž. Sú ideálne pre balkóny, terasy, interiérové alebo záhradné zábradlia, malé pergoly či dekoratívne konštrukcie. Tieto stĺpy z guľatiny prinášajú pocit prirodzenosti, jemného, klasického štýlu a výborného zakomponovania do dreveného či rustikálneho dizajnu - či už pri rekonštrukcii staršieho domu, či pri výrobe nového zábradlia. Drevo ako materiál ponúka rovnováhu medzi ľahkosťou a pevnosťou. Guľatinové stĺpy sú spracované tak, aby držali tvar, a pri správnej povrchovej úprave (impregnácia, možná lazúra alebo laku) dokážu dlhodobo odolávať poveternostným vplyvom aj vlhkosti.

Pre zákazníka to znamená, že získa prírodný materiál, ktorý sa krásne hodí k dreveným madlám, výplniam z dreva alebo iným dreveným prvkom. Drevený kruhový stĺp môže poslúžiť ako nosný alebo doplnkový prvok pri balkónovom zábradlí, terase, schodisku, altánku či záhradnom prístrešku. Pri výrobe a výbere drevených kruhových stĺpov dbáme na výber kvalitného dreva a správne spracovanie - suché drevo s nízkou vlhkosťou, ošetrené proti hnilobe, plesniam a škodcom.

Prečo sú kotviace pätky nevyhnutné pre drevené konštrukcie?

Pri stavbe akéhokoľvek dreveného prvku, či už ide o pergolu, plot, alebo dokonca záhradný domček, je kľúčové zabezpečiť jeho pevné a stabilné ukotvenie. Nielenže to zaručuje dlhú životnosť konštrukcie, ale predovšetkým bezpečnosť jej užívateľov. V tomto smere sa čoraz viac do popredia dostávajú moderné stavebné kotviace pätky, ktoré predstavujú efektívne riešenie pre pevné spojenie dreveného stĺpa so základom. Správne ukotvenie dreveného stĺpa je kľúčové pre životnosť a bezpečnosť celej stavby.

Hlavnou úlohou stavebných kotviacich pätiek je prenášať zaťaženie dreveného stĺpa priamo do podkladu. Okrem toho však plnia ešte jednu, rovnako dôležitú funkciu: odizolujú drevo od zeme. Tento aspekt je zásadný pre predĺženie životnosti drevených prvkov. Drevo, ktoré priamo stojí na zemi alebo je zabetónované „na priamo“, má tendenciu nasávať vlhkosť. V betónovom objatí táto vlhkosť nemá kam odtiecť, čo vedie k hnilobe dreva a jeho postupnému zničeniu. Použitím kotviacich pätiek sa tento nežiaduci jav minimalizuje, pretože drevený stĺp je od základovej konštrukcie oddelený.

Tradičné riešenie zabetónovania dreveného stĺpa priamo do betónu je z viacerých dôvodov považované za nesprávne. Drevo v betóne drží vlhkosť, ktorá napomáha rozkladu materiálu. V dôsledku toho sa drevo rýchlo ničí, čo si vyžaduje predčasnú výmenu alebo opravu. Kotviace pätky tento problém elegantne riešia. Pamätajte si, že solídna konštrukcia začína so solídnymi základmi. Vďaka správnemu uskutočneniu montáže základov stĺpov a kotiev môžete mať istotu, že váš projekt bude stabilný a bezpečný po mnoho rokov.

Typy kotviacich pätiek a ich špecifiká

Na trhu existuje niekoľko typov kotviacich pätiek, ktoré sa líšia spôsobom montáže a určením. Každý typ má svoje výhody a je vhodný pre iné situácie:

• Oceľový tŕň (roxor) so základňou: Tento typ kotviacej pätky sa typicky zabetónuje priamo do čerstvého betónu. Na hornom konci oceľového tŕňa je umiestnený U-profil alebo platňa, do ktorej sa následne priskrutkuje drevený stĺp. Tento spôsob zabezpečuje pevné spojenie a zároveň umožňuje presné usadenie stĺpa. Pre ľahšie stavby a ploty odporúčame zatĺkacie pätky (špice) alebo zemné vruty. Do čerstvého (zalievaného) betónu sú ideálnou voľbou pätky s roxorom (tŕňom) na zabetónovanie.
• Pätky so základovou doskou: Tieto pätky disponujú základovou doskou, ktorá má otvory určené na upevnenie pomocou mechanických kotiev alebo chemickej malty so závitovou tyčou. Tento typ je ideálny pre situácie, kde je potrebné zabezpečiť extra silné a spoľahlivé ukotvenie.
• Pätky so závitovou tyčou: Niektoré kotviace pätky obsahujú integrovanú závitovú tyč s maticou. Táto funkcia umožňuje jemné doladenie výšky stĺpa po jeho montáži, čo je užitočné pri nerovnom teréne alebo pri potrebe presného vyrovnania viacerých stĺpov. Vďaka závitovej tyči môžete výšku stĺpa dodatočne regulovať.

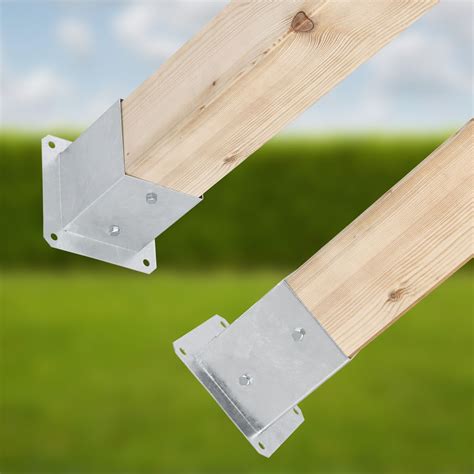

• Priskrutkovacie pätky s platňou: Tieto pätky sa zvyčajne montujú na už existujúci betónový základ. Majú plochú platňu s predvŕtanými otvormi, do ktorých sa stĺp priskrutkuje. Tento typ je praktický pri rekonštrukciách alebo pri dodatočnom osadzovaní stĺpov. Pre hotový betón alebo dlažbu použite kotviace pätky typu U, L alebo pilierové pätky.

Príkladom konkrétnych kotviacich pätiek sú: extra masívna kotviaca pätka typu U pre najťažšie drevostavby, ktorá zabezpečuje nekompromisne pevné uchytenie hrubých nosných stĺpov k betónu. Obojstranná pätka PSW 70 s tyčou slúži na stabilné ukotvenie drevených stĺpov a trámov k betónovému podkladu. Kotviaca pätka PS-100U je určená na priame zabetónovanie, rovnako ako PS-100U v elegantnej čiernej farbe. Kotviaca pätka typu U (PS 120U) slúži na ukotvenie nosných drevených stĺpov k betónovému podkladu. Pre ťažké nosné stĺpy 140 x 140 mm je k dispozícii čierna pätka stĺpika PS 140C, ktorá je nekompromisným kotviacim prvkom. Extra masívna kotviaca pätka typu U (PS 150U) je určená pre ťažké drevostavby. Masívna oceľová pätka v tvare U slúži na pevné kotvenie drevených stĺpov k betónu. Kotviaca pätka PS-90U je pre bezpečné a stabilné uchytenie drevených stĺpov k betónovému základu, dostupná aj v elegantnej čiernej farbe pre pevné a estetické uchytenie.

Správny výber a montáž kotviacej pätky

Montáž je relatívne jednoduchá - so základným náradím: meter, vodováha, vŕtačka, kotviace pätky alebo fixácia do betónu (podľa podkladu), vhodná ochrana proti vlhkosti (napríklad impregnácia alebo lazúra). Pri výbere kotviacej pätky je dôležité zohľadniť niekoľko faktorov. Predovšetkým je potrebné zvoliť správny rozmer pätky, ktorý musí zodpovedať rozmerom dreveného stĺpa. Vždy vyberajte pätku presne podľa rozmeru vášho dreva. Ak máte hranol 100x100 mm, potrebujete pätku 100 mm. Vôľa by mala byť minimálna (max. 1-2 mm z každej strany), aby konštrukcia po priskrutkovaní nepracovala a nekývala sa. Napríklad, na hranol s prierezom 100×100 mm je optimálne použiť U-pätku s vnútornou šírkou 100 mm.

Samotná montáž vyžaduje precízne prevedenie:

1. Osadenie pätky: Pätka sa pevne ukotví do podkladu. V prípade betónovania sa zabetónuje do čerstvého betónu, pričom je dôležité zabezpečiť jej správnu polohu a zvislosť. Počas tuhnutia betónu je možné polohu pätky doladiť, zvyčajne v priebehu 10-15 minút od zaliatia. Montáž základov stĺpov a kotiev je kľúčovým krokom v procese stavby konštrukcie, ktorý vyžaduje presnosť a dôkladnosť.
2. Kontrola počas tuhnutia: Po zabetónovaní je dôležité zabezpečiť, aby betón mohol dostatočne stuhnúť. Minimálna doba tuhnutia sa líši v závislosti od typu betónu a podmienok, ale zvyčajne trvá niekoľko hodín až dní.
3. Upevnenie stĺpa: Po stuhnutí betónu sa drevený stĺp vloží do pripravenej pätky. Hranol v pätke nikdy nedrží samosvorne. Pre bezpečné zaistenie odporúčame použiť konštrukčné vruty s tanierovou alebo šesťhrannou hlavou (tzv. podstavcové vruty), ktoré nájdete v sekcii Spojovací materiál. Predvŕtaním otvorov a použitím kvalitných závitových tyčí alebo vrutov s veľkými podložkami (DIN 9021) sa stĺp bezpečne prichytí. Podložky slúžia na rozloženie tlaku v dreve a zabránenie jeho poškodeniu.
4. Finálna kontrola: Po upevnení stĺpa je nevyhnutné skontrolovať jeho zvislosť. Dôležité je tiež zabezpečiť, aby sa drevo nedotýkalo priamo betónu na dne pätky. Stĺp by mal stáť na kovovej časti pätky, nie priamo na betóne.

Pre spoľahlivé ukotvenie pätiek do podkladu sa odporúča použiť kvalitné kotvy do betónu alebo chemické kotvy. V prípade exteriéru je dôležité, aby bol stĺp chránený pred priamym stykom s vlhkou zemou a aby bol drevo pravidelne ošetrované - to výrazne predĺži jeho životnosť. Žiarové zinkovanie (ponorenie do tekutého zinku) vytvára hrubú ochrannú vrstvu, ktorá preniká aj do zvarov a hrán.

Tesárske kovanie a jeho úloha

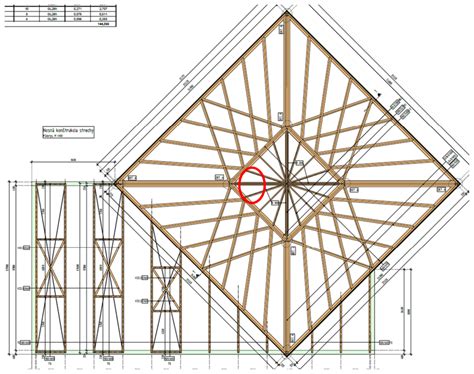

Okrem kotviacich pätiek zohráva významnú úlohu pri stabilite drevených konštrukcií aj tzv. tesárske kovanie. Ide o rôzne kovové prvky, ako sú uholníky, spojky a výstuhy, ktoré sa používajú na spájanie drevených trámov a spojov. Tieto prvky, spolu s kotviacimi pätkami, tvoria komplexný systém zabezpečujúci pevnosť a odolnosť celej konštrukcie voči poveternostným vplyvom, ako je vietor, dážď či sneh. Tesárske kovanie na napojenie trámov - po pätkách idú na rad rohy a napojenia.

Širší kontext: Základy stavieb a ich význam

Pochopenie funkcie kotviacich pätiek pre drevené konštrukcie nám otvára dvere k širšiemu pohľadu na základy stavieb všeobecne. Základové pásy a pätky sú oporou väčšiny rodinných domov aj menších stavieb. Ich správne prevedenie zabezpečuje stabilitu celej budovy. Podcenenie tohto kroku sa časom môže prejaviť prasklinami v murive, nerovnomerným sadaním stavby, alebo dokonca narušením statiky celej konštrukcie. Väčšina nadzemných stavieb vyžaduje spoľahlivé ukotvenie v zemi. Pri stavbe rôznych typov altánov, závetrí alebo altánov nie sú potrebné také silné základy ako pri stavbe domu. V tejto úlohe sa ideálne osvedčia základy stĺpca. Sú stabilne upevnené k zemi a k nim je upevnený stĺp.

Rozdiel medzi základovými pásmi a pätkami

Základové pásy a pätky sú najčastejším spôsobom zakladania rodinných domov. Ich úlohou je prijímať a prenášať všetky zaťaženia stavby do základovej pôdy a zabezpečiť jej stabilitu. Plošné základy, do ktorých patria základové pásy a pätky, prenášajú zaťaženie priamo do únosnej základovej pôdy, ktorá sa nachádza v malej hĺbke tesne pod povrchom terénu. Ak sa na jednej stavbe kombinujú pásy aj pätky, je dôležité zladiť ich hĺbku a rozmery, aby sa predišlo rozdielnemu sadaniu.

Iné typy základov

• Základová doska: Je monolitická základová konštrukcia, ktorá sa používa najmä na málo únosných zeminách alebo v prípadoch, kde sa pod základmi nachádza spodná tlaková voda. Prenáša zaťaženie na celú plochu budovy, čím zamedzuje nerovnomernému sadaniu. Je to nákladnejšie, ale veľmi spoľahlivé riešenie, často využívané pri energeticky efektívnych budovách kvôli možnosti kompletnej tepelnej izolácie.
• Základový rošt: Je sústava navzájom kolmých základových pásov, používaná pri zakladaní na málo alebo nerovnomerne únosných zeminách, často pri skeletových konštrukciách.
• Hlbinné základy (pilóty): Hlbinné základy, ako sú pilóty, sa používajú v prípadoch, keď horné vrstvy pôdy nie sú dostatočne únosné alebo sa nachádzajú vo veľkej hĺbke. Pilóty prenášajú zaťaženie do stabilnejších vrstiev podložia.

Nezámrzná hĺbka a správne dimenzovanie

Pri zakladaní stavby je kľúčové dosiahnuť tzv. nezámrznú hĺbku, ktorá na Slovensku zvyčajne dosahuje 80 až 120 cm. Táto hĺbka zabraňuje tomu, aby mráz spôsobil zdvihy a pohyby zeminy, ktoré by mohli poškodiť konštrukciu. Dôležité je aj správne dimenzovanie základov, ktoré navrhuje statik s ohľadom na únosnosť pôdy, typ stavby a celkové zaťaženie. Šírka a celková plocha základov sú rovnako rozhodujúce pre rozloženie hmotnosti budovy do podložia.

Postup výstavby základových pásov a pätiek

Výstavba základov je komplexný proces, ktorý si vyžaduje precízne dodržanie technologických postupov:

1. Odstránenie ornice a vytýčenie stavby: Geodet presne vyznačí polohu základov, odstráni sa vrchná vrstva zeminy.
2. Výkop základových rýh: Ryhy musia mať rovné hrany, správnu hĺbku a šírku pre rovnomerné prenášanie zaťaženia.
3. Liate betónu: Čerstvý betón sa leje do pripravených rýh alebo jám a zarovná sa. Dôležitá je kvalita zmesi a rýchle spracovanie.
4. Stratené debnenie: Na pásy sa používajú betónové tvárnice vyplnené betónom, ktoré tvoria pevné obvodové murivo základov.
5. Hutnenie výplne: Priestor medzi pásmi sa zasype a zhutní, aby sa predišlo sadaniu podlahy.

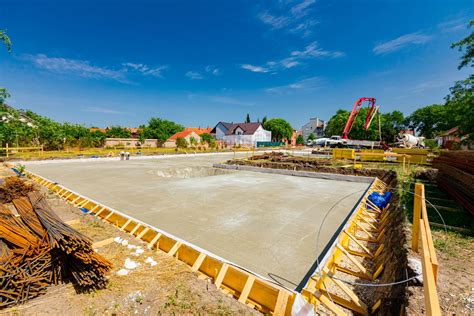

6. Podkladový betón a výstuž: Liatie podkladovej dosky vystuženej kari sieťou pripraví rovnú plochu pre ďalšie konštrukčné vrstvy. Podkladový betón je kľúčovou vrstvou základov, ktorá vytvára pevný a rovný povrch. Ukladá sa na základové pásy, aby sa zaťaženie domu rozložilo rovnomerne. Jeho správne prevedenie zabraňuje nerovnomernému sadaniu a chráni dom pred budúcimi problémami.

Pre zvýšenie pevnosti a stability základov sa do betónu pridáva oceľová výstuž, najčastejšie vo forme kari sietí alebo oceľových prútov. Ich rozmiestnenie vychádza zo statického návrhu a zvyčajne sa ukladá k dolnému aj hornému okraju základových pásov, čím sa predchádza vzniku trhlín a zvyšuje sa odolnosť voči nerovnomernému sadaniu.

Základové podmienky a časté chyby

Problematické pozemky s vysokou hladinou podzemnej vody alebo na ílovitých pôdach si vyžadujú špeciálny prístup. V takýchto prípadoch je nutné prizvať odborníka, ktorý navrhne vhodné riešenia, ako napríklad širšie základové pásy, drenážny systém, alebo úplne iný spôsob založenia. Napriek zdanlivej jednoduchosti sa pri stavbe základov často vyskytujú chyby, ktoré môžu mať vážne následky:

• Nedostatočná hĺbka základov: Hrozí zdvíhanie konštrukcie mrazom.
• Nepresné vytýčenie: Môže spôsobiť krivé murivo a nutnosť nákladných opráv.
• Zlé hutnenie zásypu: Vedie k nerovnostiam podlahy a vzniku trhlín.
• Nedodržanie statického návrhu výstuže: Riziko vážnych porúch základov.
• Použitie nekvalitného betónu: Znižuje únosnosť a životnosť základov.

Každý zásah do nosných základov musí byť konzultovaný so statikom. Neodborné úpravy môžu spôsobiť nenávratné škody. Správny výber základových konštrukcií je preto komplexný proces, ktorý by mal vždy vychádzať z dôkladného geologického prieskumu a statického posúdenia. Len tak možno zabezpečiť dlhodobú stabilitu a bezpečnosť celej stavby. Na stabilite sa neoplatí šetriť. Či už plánujete stavať prístrešok pre auto, drevenú terasu, altánok, alebo plot, správne zvolené stavebné kovanie je kľúčom k bezpečnosti a dlhej životnosti.
