Komplexný sprievodca kotvením minerálnej izolácie v ETICS

Zateplenie fasády stavby je dôležitým krokom, ktorý si vyžaduje investíciu času, financií a precíznosti. Minerálna vlna, ako tepelnoizolačný materiál, ponúka vynikajúce tepelnoizolačné vlastnosti, chráni pred hlukom a je zaradená do najbezpečnejšej nehorľavej triedy A1. Charakter materiálu však ovplyvňuje aj jeho montáž. Správne kotvenie tepelnoizolačných dosiek z minerálnej vlny (MW) je kľúčové pre dlhodobú stabilitu a funkčnosť celého zatepľovacieho systému (ETICS).

Definícia a význam mechanického pripevňovania

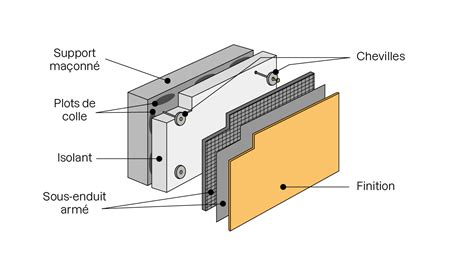

Mechanický pripevňovací prostriedok je konštrukčný prvok, ktorý zabezpečuje vzájomné spojenie vonkajšieho zloženého tepelnoizolačného systému (ETICS) s nosnou vrstvou podkladu. Zaťaženie z vrstvy tepelnej izolácie s vonkajším súvrstvím ETICS sa do mechanického pripevňovacieho prostriedku prenáša výhradne na mechanickom princípe. Môže to byť rozperná kotva, pripevňovacia lišta s pripevňovacím prostriedkom, držiak tepelnej izolácie s tanierom a skrutkou alebo nastreľovacím klincom alebo iný výrobok.

Najčastejšie používaným typom mechanických pripevňovacích prostriedkov na pripevnenie ETICS sú rozperné kotvy. Rozperná kotva je typ mechanického pripevňovacieho prostriedku, ktorý pozostáva z plastového kotevného puzdra s tanierom a z rozperného prvku.

Legislatíva a normatívne požiadavky na kotvenie ETICS

Na Slovensku sa na aplikáciu ETICS vzťahuje požiadavka stavebného konania, pričom súčasťou dokumentácie k stavebnému konaniu musí byť statický výpočet. V Českej republike vstúpila v roku 2011 do platnosti norma ČSN 73 2902, ktorá sa týka mechanického pripevňovania ETICS a statického výpočtu. Na Slovensku vstúpil nový normatívny predpis, ktorý upravuje danú problematiku, do platnosti 1. septembra 2012 so všeobecnou účinnosťou od 1. januára 2013.

Norma STN 73 2902 - Navrhovanie a použitie mechanického upevnenia pre spojenie s podkladom (kotvenie ETICS) stanovuje požiadavky na navrhovanie a používanie mechanického pripevnenia vonkajších kontaktných tepelnoizolačných systémov (ETICS), v ktorých tepelnú izoláciu tvoria dosky z penového polystyrénu (EPS) alebo z minerálnej vlny (MW), a to z hľadiska odolnosti proti pôsobiacemu zaťaženiu. Pri návrhu kotiev projektant postupuje v súlade s STN 73 29 01, STN 73 29 02, ETAG 004, ETAG 014, STN EN 1991-1-4 Zaťaženie konštrukcií Časť 1-4: Všeobecné zaťaženie - Zaťaženie vetrom a technickou dokumentáciou ETICS.

Norma sa vzťahuje na mechanické pripevnenie, ktoré zabezpečuje alebo prispieva k zabezpečeniu stability ETICS na podklade zároveň s plnením ostatných požiadaviek. Navrhuje a používa sa, ak spojenie ETICS s podkladom vykonané lepením nezabezpečí spoľahlivé prenesenie všetkých pôsobiacich zaťažení do nosnej vrstvy podkladu alebo ak sa mechanické pripevnenie vyžaduje inými dokumentmi.

V projektovej dokumentácii tepelnej ochrany vonkajšími tepelnoizolačnými systémami, spracovávanej po dátume nadobudnutia platnosti normy, by sa malo postupovať podľa týchto predpisov. Návrh mechanického pripevnenia je statickým výpočtom vyžadovaným ako súčasť projektovej dokumentácie na stavebné konanie o aplikácii ETICS. Tieto vrátane jednotlivých súčiniteľov vstupujúcich do výpočtu sú podrobne opísané v STN 73 2902.

Typy a vlastnosti rozperných kotiev

Na trhu je veľmi široká ponuka hmoždiniek, ktoré sa od seba diametrálne líšia. Iba niektoré základné rozdiely je možné rozpoznať voľným okom, to dôležité ale väčšinou nie je poznať na prvý pohľad - vlastnosti výrobku, ktoré vypovedajú o kvalite a parametroch vykonaného kotvenia. Pri ich návrhu sa vychádza z podmienok a výsledkov skúšok ETICS podľa postupov ETAG 004 a z výsledkov skúšok rozperných kotiev podľa postupov ETAG 014.

Dôležité parametre kotiev

• Parametre taniera hmoždinky: Jeho úlohou je udržať izolant s dostatočnou rezervou.
• Súčiniteľ tepelnej vodivosti: Táto vlastnosť charakterizuje schopnosť hmoždinky viesť teplo z podkladu na povrch ETICS. Čím vyššia je hodnota tohto súčiniteľa, tým väčšia je pravdepodobnosť vykreslenia kotviaceho miesta na povrchu, známeho ako "panter efekt". Hodnoty súčiniteľa sa všeobecne pohybujú od 0,000 W/K vyššie, zhruba do 0,002 W/K je možné hovoriť o priaznivých hodnotách, kedy riziko prekreslenia je veľmi malé.

Popri otázke bezpečnosti sa s rastúcimi hrúbkami izolantu zvýrazňuje problematika tepelných mostov. Pre elimináciu tepelných mostov a "panter efektu" sa odporúča zapúšťať kotvy do izolantu a prekryť ich minerálnou tepelnoizolačnou zátkou.

Priemery tanierov kotiev podľa typu izolantu

Správny výber kotvy zahŕňa aj vhodný priemer taniera, ktorý musí zodpovedať typu a vlastnostiam tepelnej izolácie. Tabuľka nižšie sumarizuje odporúčané priemery tanierov pre rôzne izolačné materiály:

Návrh a rozmiestnenie kotiev

Kotvenie systému, druh rozperných kotiev, ich počet, poloha voči výstuži a rozmiestnenie v ploche ETICS, určuje projektová dokumentácia. (toto štandardne platí pre budovy s výškou nad 8 m). Počet rozperných kotiev na jednotku plochy, potrebný na prenesenie vonkajšieho zaťaženia do nosnej vrstvy podkladu a rozmiestnenie rozperných kotiev, sa stanoví tak, aby sa zabezpečila požadovaná bezpečnosť ETICS zabudovaného do stavby.

Minimálny počet kotiev a zaťaženie vetrom

Minimálne množstvo kotiev, aby doska bola zakotvená po obvode aj v ploche je 6 ks / m2. Táto požiadavka vychádza z technologických podmienok správnej funkcie ETICS pri teplotnom namáhaní. ETICS môže byť v priebehu roka vystavený absolútnemu teplotnému gradientu až 100 K. V prípade aplikácie tzv. tmavých povrchových úprav môže povrchová teplota ETICS v letných mesiacoch dosiahnuť približne 70 °C. V dôsledku vysokých kladných teplôt dochádza k tzv. poduškovému efektu, kedy stredová oblasť tepelnoizolačnej dosky vytvorí vypuklú (konkávnu) oblasť. Pri nízkych teplotách sa naopak zdvihnú rohy dosiek a stredová časť vytvorí dutú (konvexnú) oblasť. Úlohou minimálne šiestich rozperných kotiev na 1 m2 je zabezpečiť stabilitu.

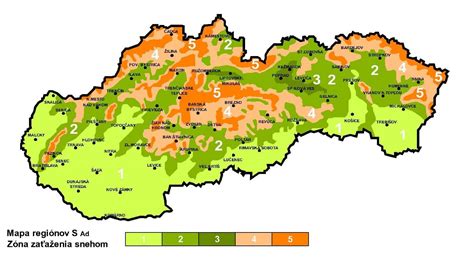

Hlavným návrhovým zaťažením pôsobiacim na ETICS je zvyčajne sanie vetra. V roku 2010 sa zrušila norma STN 73 0035 týkajúca sa zaťaženia stavebných konštrukcií. Navrhovanie stavieb a stavebných konštrukcií treba vykonávať s ohľadom na zaťaženie vetrom podľa STN EN 1991-1-4. V národnej prílohe (NA) tejto normy sa uvádzajú veterné oblasti v Slovenskej republike s fundamentálnymi hodnotami základných rýchlostí vetra 24; 26; 30 a 33 m/s. V STN EN 1991-1-4 sa rozlišujú okrajové (nárožia) a vnútorné časti stien budov. Jednotlivé časti stien sú vystavené rôznemu zaťaženiu vetrom. Vo zvyčajných prípadoch skladby ETICS stačí návrh a posúdenie mechanického pripevnenia s ohľadom na účinky zaťaženia vetrom.

Špecifiká kotvenia minerálnej vlny

Kotvenie tepelnoizolačných dosiek z minerálnej vlny (MW) s kolmou orientáciou vlákien (lamely) sa vykonáva podľa kotviaceho plánu. Pre kotvenie tepelnoizolačných dosiek z minerálnej vlny (MW) s priečnou orientáciou vlákien - lamiel sa pre kotvenie kotvy dopĺňajú o rozširovacie taniere 140 mm.

Príprava podkladu a aplikácia izolácie pred kotvením

Funkčné aj estetické zateplenie fasády si vyžaduje starostlivú prípravu podkladu a správnu aplikáciu izolácie. V prípade upevnenia ETICS na stavebnú konštrukciu sa vždy musia vziať do úvahy vlastnosti podkladu z hľadiska skladby vrstiev, ich pevnosti a trvanlivosti. Napríklad na podklade s povrchovou úpravou tvorenou náterom, nástrekom alebo omietkou sa mechanické pripevnenie určené na prenos zaťaženia navrhne vždy.

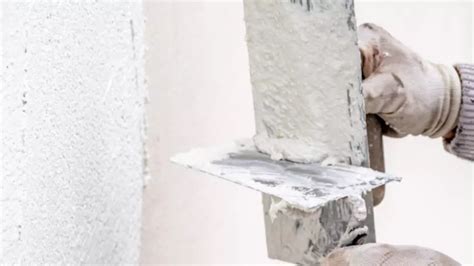

Príprava podkladu

Vhodnými podkladmi sú murované steny, betónové povrchy panelov, pevné a súdržné cementové, vápeno-cementové a polymércementové omietky, pórobetón a pod. Odporúča sa priemerná súdržnosť podkladu najmenej 200 kPa s tým, že najmenšia jednotlivá prípustná hodnota musí byť aspoň 80 kPa. Podklad musí byť čistý, suchý, bez mastnôt a nečistôt. Musí byť nosný - schopný udržať nalepené fasádne dosky pred kotvením.

• Vlhký podklad: Najskôr sa musí odstrániť príčina vlhkosti, zatepľuje sa až po vyschnutí muriva.
• Zaprášený, špinavý podklad: Je nutné mechanicky očistiť, omiesť, prípadne umyť tlakovou vodou.
• Zvetraný povrch: Je nutné mechanicky očistiť, obiť, prípadne odstrániť s použitím vhodnej technológie a následne vyrovnať vhodnou hmotou preukázateľne zabezpečujúcou súdržnosť podkladu.
• Mach, plesne, huby: Je nutné mechanicky očistiť a následne stenu ošetriť vhodným fungicídnym prípravkom.
• Vystupujúce časti: Nutné odstrániť ostré, vystupujúce časti malty, nesúdržné a odlupujúce sa vrstvy náteru a omietky.
• Zvyšky oddebňovacích prípravkov: Očistiť tlakovou vodou s pridaním detergentu.
• Savý podklad: Sa očistí a napenetruje vhodnou penetráciou, priedušné neaktívne spóry.
• Trhliny: Neaktívne trhliny sa utesnia pružným tmelom, pri aktívnych trhlinách treba vyriešiť príčinu ich šírenia.

Rovinnosť podkladu je kľúčová. Prípustná tolerancia nerovnosti podkladu je 20 mm na dĺžku 1 m. Táto podmienka platí v prípade lepených, a zároveň kotvených systémov. Pri systémoch len lepených je prípustná nerovnosť podkladu max. 10 mm na dĺžke 1 m. Podklad sa nesmie vyrovnávať vrstvou tepelnej izolácie. Opravený podklad sa vždy ošetrí penetračným náterom.

Založenie prvého radu

Zatepľovací systém s použitím minerálnej vlny sa zakladá minimálne 30 cm nad úrovňou budúceho terénu. Štandardne sa zakladá na zakladaciu lištu, ktorej šírka a pevnosť musia zodpovedať hrúbke použitého izolačného materiálu. Tieto sa kotvia skrutkami v min. počte 3 ks na 1 bm. Vzájomné napojenie zakladajúcej lišty sa vykoná s medzerou 2 mm. Vzniknutý priestor medzi zakladajúcou lištou a stenou objektu sa vyplní nízko-rozťažnou PU penou, alebo tmelom tak, aby po montáži izolácie nevznikli dutiny a zabránilo sa vzniku „komínového efektu“. Alternatívou je založenie prvého radu na vyrovnanú soklovú izoláciu, pri ktorej sa používajú nenasiakavé dosky, najčastejšie na báze extrudovaného polystyrénu.

Lepenie izolácie

Minerálne dosky sa musia pred aplikáciou lepiaceho materiálu skontrolovať, či je ich povrch dostatočne suchý a bez mechanického poškodenia. V prípadne potreby sa odstráni prach z dosky. V prípade produktu bez povrchovej úpravy je potrebné povrch dosky penetrovať tenkou vrstvou lepiacej malty. Penetrácia lepidlom sa robí v mieste nanášania lepidla po obvode dosky a na 1 až 3 terče v strede dosky.

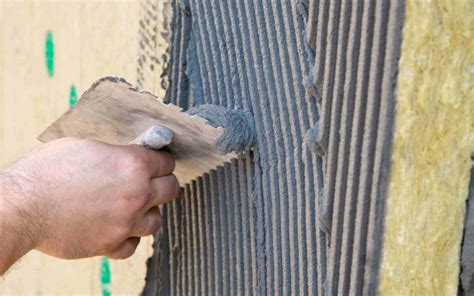

Lepiaca malta sa nanáša na penetrovaný povrch po obvode dosky a na terče v strede dosky. Nanesenie lepiacej malty musí byť minimálne na 40% plochy dosky po jej zatlačení na stenu. Dodržanie minimálnej plochy lepiacej malty je dôležité pre stabilitu zatepľovacieho systému, keďže lepiaca malta nesie zaťaženie celého kontaktného systému. Pri izolantoch FKL s kolmou orientáciou vlákien sa lepiaca malta nanáša celoplošne, hrebeňovým hladidlom. Kotva musí vždy prechádzať cez lepiacu maltu, preto terče je nutné umiestniť na konkrétnom mieste.

Zásady lepenia izolácie na stenu

• Nalepenie dosiek na stenu musí byť na tesno bez špár. Maximálna povolená špára je 4 mm a musí sa v celej hrúbke vyplniť izolantom. Aby nevznikol tepelný most, lepiaca malta sa nesmie dostať do špáry.
• Pri lepení dosiek musí vzniknúť „T“ spoj, nie krížový spoj dosiek „+“. Zvislé špáry musia byť od seba minimálne 100 mm.
• Dilatácie v stene musia byť dodržané, dosky ich nesmú prekrývať.
• Odrezky je možné použiť, len ak majú minimálnu šírku 150 mm. Takýto odrezok sa umiestni len do plochy, nie ku okraju otvorov alebo rohu budovy.
• Na rohoch sa musia rady dosiek preväzovať. Ideálne je striedať na rohu celú a polovičnú dosku.
• Pre zamedzenie vytvorenia tepelného mostu okolo okien a dverí prekryjeme rám minimálne 2 cm minerálnou izoláciou.

Realizácia kotvenia

Kotvenie systému sa vykonáva po kontrole rovinnosti, spravidla 1 až 3 dni po nalepení izolácie (až po zatvrdnutí lepiacej malty). Kotvenie sa odporúča vykonať pomocou skrutkovacích rozperných kotiev s kovovým tŕňom. Maximálna doba vystavenia rozperných kotiev UV žiareniu nesmie byť prekročená. Táto doba predstavuje čas, počas ktorého kotvy nie sú zakryté ďalšími vrstvami systému. Presnú dobu vystavenia určuje výrobca kotiev.

Postup osádzania kotiev

1. Stanovenie dĺžky kotvy: Dĺžka rozpernej kotvy sa všeobecne stanovuje jednoduchým výpočtom: minimálna požadovaná hĺbka kotvenia v nosnej konštrukcii + zostávajúca omietka (v prípade rekonštrukcie) + lepiaca malta a hrúbka izolácie = potrebná dĺžka kotvy. Minimálna kotevná hĺbka sa meria od nosného materiálu bez omietky.
2. Vŕtanie: Vŕtanie pre osadenie rozperných kotiev sa vykonáva kolmo na podklad. Priemer vrtáku sa stanovuje podľa druhu použitej rozpernej kotvy definovanej v projektovej dokumentácii. Do vysoko poréznych hmôt a hmôt s dutinami sa otvory vŕtajú bez príklepu! Hĺbka vrtu sa prevedie o 10 mm viac ako je predpísaná minimálna požadovaná hĺbka kotvenia v nosnej konštrukcii rozpernej kotvy.
3. Osadenie kotvy: Minimálna vzdialenosť medzi rozpernými kotvami a od hrany steny sa odporúča 10 cm. Tanier osadenej rozpernej kotvy nesmie narúšať rovnosť základnej vrstvy. Pre správnu montáž zapustených kotiev je nevyhnutné používať aplikačný nástavec odporúčaný daným výrobcom kotiev. Frézovacie aplikačné nástavce sa neodporúčajú pre použitie v minerálnej izolácii.
4. Oprava chybných kotiev: Ak je rozperná kotva zle osadená, deformovaná alebo inak poškodená a pokiaľ je to možné sa odstráni (zvyšný otvor sa vyplní tepelnoizolačným materiálom a výstužnou maltou) a nahradí novou vedľajšou rozpernou kotvou v jej blízkosti. V prípade, ak nie je možné poškodenú alebo zdeformovanú rozperná kotvu odstrániť, upraví sa tak, aby nenarúšala rovinnosť povrchu ETICS. Prázdne miesto po rozperných kotvách sa vyplní izolačným materiálom - je neprípustné vypĺňať ho lepiacou maltou.

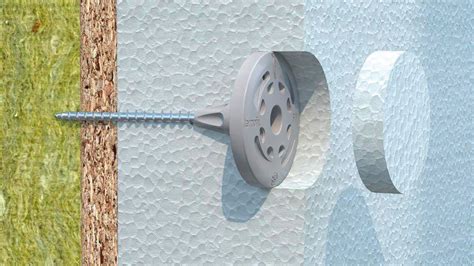

Aby sa zabránilo vzniku panter efektu na fasáde, odporúčame zapustiť kotvy do izolantu a prekryť ich minerálnou tepelnoizolačnou zátkou.

Zlyhanie mechanických príchytiek a odolnosť ETICS

Existujú dve možnosti zlyhania mechanických príchytiek/rozperných kotiev. Prvou možnosťou je vyvlečenie rozpernej kotvy cez tepelnú izoláciu. Druhou možnosťou je vytiahnutie rozpernej kotvy z nosnej vrstvy podkladu. Vyvlečenie rozpernej kotvy cez tepelnú izoláciu sa stanoví na základe skúšok v rámci technického osvedčovania podľa ETAG 004 ako vyvlečenie taniera rozpernej kotvy v ploche izolačnej dosky Rpanel a vyvlečenie v styku izolačných dosiek Rjoint.

Tieto hodnoty sa v technickej dokumentácii ETCIS stanovujú pri najmenšej hrúbke tepelnej izolácie, zvyčajne 50 alebo 60 mm, vo výnimočných prípadoch 80 mm. Odolnosť proti vyvlečeniu rastie s hrúbkou tepelnej izolácie. Súčiniteľ na určenie charakteristickej hodnoty odolnosti proti vyvlečeniu kk sa uvažuje rovný 0,8. Na stanovenie vlastností kotevnej časti rozpernej kotvy, resp. jej pripevnenia v nosnej vrstve podkladu sa zaviedla charakteristická únosnosť NRk.

Ak sa má daná rozperná kotva použiť na materiáli totožnom (z hľadiska štruktúry, objemovej hmotnosti a pevnosti) s materiálom, na ktorom sa realizovali ťahové skúšky v rámci technického osvedčovania podľa ETAG 014, potom sa môže do návrhu použiť charakteristická únosnosť uvádzaná v technickej dokumentácii rozpernej kotvy. V opačnom prípade sa musí vykonať ťahová skúška in situ.

Tepelná izolácia z minerálnej vlny so zmenšujúcou sa objemovou hmotnosťou výrazne ovplyvňuje znižovanie mechanických vlastností ako sú pevnosť v ťahu kolmo na rovinu dosky a pevnosť v šmyku a modul pružnosti v šmyku. Zvyšovanie hrúbky tepelnej izolácie znamená v ETICS riziko zabezpečenia odolnosti voči vertikálnemu zaťaženiu. Jestvujúce kotviace prvky použiteľné do ETICS samostatne bez použitia lepiacej malty dostatočne nezabezpečujú prenos vertikálneho zaťaženia ETICS. Lepiaca malta v mechanicky upevnenom ETICS s doplnkovým lepením má výrazný podiel na prenose vertikálneho zaťaženia ETICS.

TSÚS v rámci výskumného projektu v spolupráci s výrobcom ETICS vytvoril 4 konfigurácie (skladby ETICS bez povrchového súvrstvia) a vykonal skúšanie podľa existujúcej skúšobnej metódy „Skúška pretvorenia“ (únosnosť mechanického upevnenia) podľa ETAG 004. Výsledky ukázali, že lepiaca malta je preto neopomenuteľným komponentom ETICS i v ETICS mechanicky upevnenom s pomocným lepením.

Bežné chyby a dôležité odporúčania

V Českej republike aj na Slovensku sa možno stretnúť s veľkým množstvom nedostatkov v projektovej dokumentácii na aplikáciu ETICS. Zamestnanci spoločnosti LIKOV s.r.o. v rámci servisu vykonávajú výťažné skúšky na stavbe, ktoré ukazujú reálne hodnoty v konkrétnych situáciách. Jednoznačne sa ukazuje, že najlacnejšie rady zatĺkacích hmoždiniek zlyhávajú v konštrukciách z pórobetónu, dutinových tvárnic a v ďalších problematických, ale bohužiaľ bežných, podkladoch. Dôležité je používať správnu hmoždinku pre správny typ podkladu.

Najčastejšie chyby pri kotvení ETICS:

• Kotvy sa neosadzujú po zatvrdnutí lepiacej malty tak, aby nedošlo k posunu izolantu a k narušeniu jeho rovinatosti.
• Kotvy nie sú osadené v odporúčanom intervale - spravidla po 24 až 72 hodinách po nalepení dosiek tepelnej izolácie a pred zhotovením výstužnej vrstvy.
• Kotva nie je osadená pevne bez pohybu a jej tanier nie je zapustený maximálne 1mm pod povrch izolantu.
• Neriadené zatlčenie tanierika do hmoty izolantu pri zatĺkacích hmoždinkách.
• Zle osadená, poškodená alebo zdeformovaná rozperná kotva, ktorá nie je odstránená alebo opravená.
• Vyrovnávanie povrchu fasády umiestnením polystyrénu pod minerálnu vlnu, čo je z hľadiska požiarnej bezpečnosti absolútne neprípustné. Malé rozdiely v povrchu sa dajú upraviť lepidlom. V prípade, že je fasáda výraznejšie nerovnomerná, použite na zateplenie vlnu s kolmým vláknom (napríklad izolačné dosky z čadičovej vlny ISOVER NF 333).

Bežná certifikácia potvrdzuje zhotovenie príslušných skúšok, ale často chýbajú kritériá hodnotenia kvality. Tento problém rieši Osvedčenie o kvalitatívnej triede A, ktoré bolo udelené radám FIXPLUG, WKTHERM a eco-drive výrobcu Wkret-met.

Dokončovacie práce po kotvení

Po dokončení kotvenia nasleduje aplikácia základnej výstužnej vrstvy. Najskôr sa armujú nárožia, hrany, ostenia a nadpražia objektu a určené plochy v projektovej dokumentácií. K tomu sa používajú špeciálne plastové profily s výstužnou sklotextilnou mriežkou. V miestach spojov rohových profilov musí byť tkanina riadne preložená min. 10 cm. Keď sú všetky detaily vystuženia okolo rohov a dilatácií dokončené, prechádza sa na zhotovenie hlavnej vrstvy.

Na izolačné dosky sa ručne nanesie výstužná malta ozubeným hladítkom 10x10 mm, do ktorej sa vtlačí výstužná mriežka. Výstužná malta, ktorá vystúpi cez mriežku sa následne vyrovná a uhladí. Armovaciu mriežku sa odporúča ukladať smerom od hora dole s min. presahom v spojoch 10 cm. Základná vrstva sa vykonáva v hrúbke 4-6 mm. Armovacia mriežka nesmie ležať na izolácii bez lepidla a musí byť uložená bez záhybov, oboch strán musí byť krytá lepidlom. Zvýšenie odolnosti ETICS proti mechanickému poškodeniu možno zabezpečiť dvojitým vystužením v základnej vrstve prípadne použitím pancierovej mriežky.

Po technologickej prestávke, spravidla 5-7 dní, kým vyzrie výstužná vyrovnávacia vrstva, sa plocha fasády prebrúsi, napenetruje a následne nanesie finálna tenkovrstvová omietka v hrúbke 1,5-3 mm. Pri jej aplikácii treba dodržiavať technologické postupy, ktoré odporúča dodávateľ omietky. Pre kontaktné zateplenie z minerálnej izolácie sa odporúča použiť silikátovú, silikón-silikátovú alebo silikónovú omietku.
