Chystáte sa zatepľovať a chcete vedieť, aký je základný postup od vyhotovenia projektu až po úspešnú realizáciu? Pripravili sme pre vás sprievodcu zatepľovaním fasády polystyrénom a ďalšími súvisiacimi krokmi. Kvalitným zateplením sa vám podarí účinne znížiť spotrebu tepla na vykurovanie a tiež zlepšiť podmienky bývania.
Zatepľovanie stavieb prebieha v rôznych fázach a nie je to úplne jednoduchý proces. Veľmi dôležitá je preto svedomitá a dôkladná príprava. Aby malo zateplenie tú správnu účinnosť a zároveň spĺňalo aj príslušné normy, je nevyhnutná správna montáž a ukotvenie izolačného materiálu. Či už sa na to podujmete sami, alebo radšej zateplenie necháte na odborníkov, určite sa oplatí vedieť správny postup od výberu materiálu až po realizáciu.
Výber vhodných materiálov pre zateplenie fasády
Medzi najpoužívanejšie materiály využívané na zatepľovanie fasád patrí polystyrén, ktorý je na tieto účely veľmi vhodným materiálom. Overeným materiálom, ktorý sa javí ako jeden z najvhodnejších na zatepľovanie fasády je expandovaný polystyrén, ktorý má vynikajúce izolačné termoizolačné parametre.
Siahnuť môžete aj po špeciálnych polystyrénových materiáloch, ktoré sú presne prispôsobené na zateplenie fasády. Takým sú napríklad polystyrénové dosky Austrotherm GrEPS 70 s prídavkom grafitových častíc, ktoré dokážu účinnejšie absorbovať slnečné žiarenie. Takto upravené polystyrénové dosky sú pritom rovnako recyklovateľné, ako dosky z bežného EPS polystyrénu. Ich nepopierateľnou výhodou sú až o 20% lepšie termoizolačné schopnosti v porovnaní s bežným expandovaným polystyrénom.
Grafitové dosky Austrotherm GrEPS ale nie sú zďaleka jedinou možnosťou. Ak vám záleží na tom, aby bola účinná izolácia čo najtenšia, ideálnou voľbou budú dosky Austrotherm Resolution Fasáda, ktoré sú vyhotovené z peny, s obojstranne uzavretou bunkovou štruktúrou. Izolačné vlastnosti tejto dosky navyše zlepšuje vrstva polystyrénu s prídavkom grafitu, ktorá je nanesená z oboch strán. Všetky tieto materiály sú navyše ideálne aj pre nízkoenergetické stavby.
Správna montáž a kotvenie fasádneho polystyrénu
Už pri navrhovaní zateplenia určite odporúčame kontaktovať odborníka, ktorý s vami preberie jednotlivé časti procesu zatepľovania a usmerní vás. Výber kvalitného a vhodného materiálu je totiž len jedným z predpokladov správneho a účinného zateplenia. Tým ďalším je bezpochyby správna a odborne vykonaná montáž.

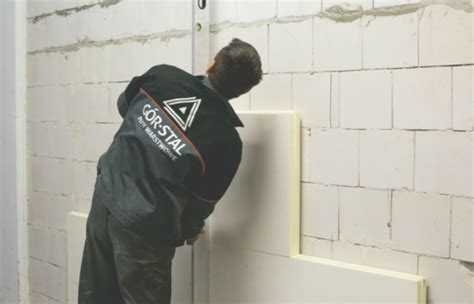

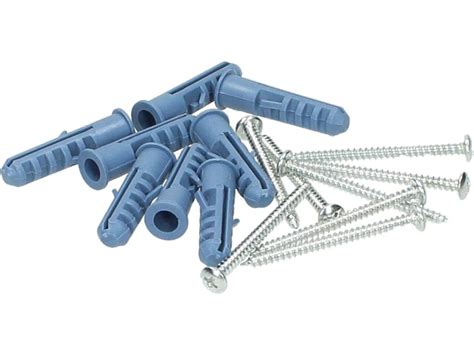

Jednou z veľmi dôležitých častí zatepľovania je správne ukotvenie fasádneho polystyrénu. Vykonáva sa pomocou fasádnych hmoždiniek a fasádneho tanierika. Po zatvrdnutí fasádneho lepidla sa hmoždinky umiestňujú do vyvŕtaných dier v murive. V tomto bode si treba dať veľký pozor na zatvrdnutie lepidla (môže trvať až 2-3 dni), aby ste zabránili dodatočným pohybom izolácie, aj milimetrový pohyb totiž môže byť problémom.
Spôsoby kotvenia môžu byť rôzne, vo všeobecnosti sa ale odporúča aspoň 6 - 12 fasádnych kotiev na 1 m2. Kotvenie tepelnoizolačných dosiek z minerálnej vlny (MW) s kolmou orientáciou vlákien (lamely) sa vykonáva podľa kotviaceho plánu. Nutnosť použitia kotiev a ich presný počet na m2 udáva výrobca systému, napr. systém Weber Terranova.
Odporúčané množstvo kotiev na m² pre rôzne typy izolácií
| Typ izolačného materiálu | Počet kotiev na 1 m² | Priemer prídržného taniera |
|---|---|---|
| Fasádny polystyrén (všeobecne) | 6 - 12 ks | - |
| ISOVER TF Profi | 6 - 8 ks | min. 60 mm |
| ISOVER NF333 | 1 ks/doska | 140 mm |
| Minerálna vlna (lamely) | Podľa kotviaceho plánu | - |
Pri odvetraných fasádnych zatepľovacích systémoch sa izolácia pripevňuje iba mechanicky pomocou kotiev alebo tŕňov.
Kotvenie izolácie Minerálnej vlny 720 x 1280
Časté chyby pri zatepľovaní a príprava podkladu
Je potrebné uvedomiť si, že čiastočné zateplenie fasády nemá prakticky žiadny význam. Žiaľ, v záujme čo najväčšieho šetrenia sa niekedy v praxi stretávame aj s takýmito príkladmi. Ďalšou z častých chýb je úplné nezateplenie, prípadne nesprávne zateplenie soklovej časti.
Podklad pod zateplením musí byť perfektne vyčistený, hladký a tiež dokonale vysušený. Ak aj ide o staršiu stavbu, vždy je v prvom rade potrebné spoľahlivo odstrániť príčiny vzniku vlhnutia fasády. Ak je rozperná kotva zle osadená, deformovaná alebo inak poškodená a pokiaľ je to možné, odstráni sa (zvyšný otvor sa vyplní tepelnoizolačným materiálom a výstužnou maltou) a nahradí novou vedľajšou rozpernou kotvou v jej blízkosti.
Požiadavky na podklad a použitie rozperných kotiev
Rozperné kotvy je možné použiť iba do podkladov, ktoré sú označené na kotve a na balení. Minimálna kotevná hĺbka sa meria od nosného materiálu bez omietky. Pri navrhovaní kotiev projektant postupuje v súlade s STN 73 29 01, STN 73 29 02, ETAG 004, ETAG 014, STN EN 1991-1-4 Zaťaženie konštrukcií Časť 1-4: Všeobecné zaťaženie - Zaťaženie vetrom a technickou dokumentáciou ETICS.
Kotvenie ťažších prvkov v ETICS bez tepelných mostov

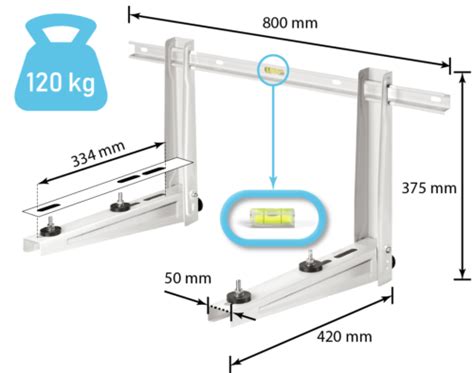

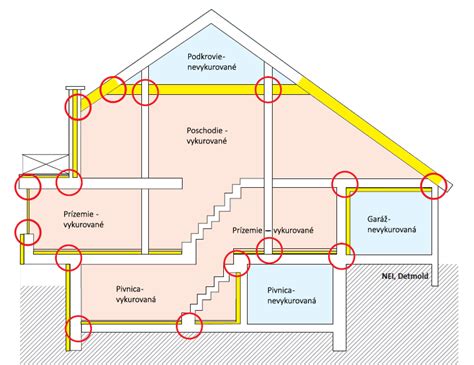

V modernej výstavbe sa čoraz častejšie stretávame s požiadavkou inštalovať ťažšie prvky (napr. zábradlia, žalúzie alebo konzoly pre klimatizáciu) na fasády s kontaktnými izolačnými systémami ETICS. Štandardné upevnenie priamo do izolácie nie je možné z dôvodu nedostatočnej nosnosti. Upevnenie pomocou oceľových konzol, uhlových konzol a závitových tyčí, ktoré prechádzajú cez tepelnú izoláciu, je významným zdrojom bodových alebo lineárnych tepelných mostov.
Prečo je kotvenie v ETICS problematické a aké sú funkčné riešenia?
Oceľové kotviace prvky majú v porovnaní s izolačnými materiálmi výrazne vyššiu tepelnú vodivosť. Z tohto dôvodu sa v súčasnej výstavbe čoraz častejšie používajú systémové riešenia, ktoré umožňujú prenášať zaťaženie na nosnú konštrukciu bez výrazného narušenia tepelnoizolačného plášťa budovy.
Účinným riešením sú špeciálne nosné konzoly a bloky vyrobené z materiálov s nízkou tepelnou vodivosťou. Tieto prvky prenášajú zaťaženie cez tepelnú izoláciu na nosnú konštrukciu a zároveň minimalizujú alebo úplne eliminujú tepelné mosty.
Montážna konzola LIFIX L - inovatívne riešenie
LIFIX L je montážna nosná konzola určená na upevňovanie ťažších prvkov na fasády ETICS. Je vyrobená z tvrdeného polyuretánu s hustotou 450 kg/m³, čo zaisťuje nízku tepelnú vodivosť 0,068 W/m.K a vysokú nosnosť. Produkt má certifikát európskeho technického posúdenia ETA, ktorý potvrdzuje jeho statické vlastnosti a súlad s EAD 040868-00-0404. Prvok má tvar L s dvoma montážnymi plochami - prednou a bočnou. Konzola je veľmi univerzálna.
Možnosti ukotvenia a nosnosť LIFIX L
Predmety je možné ukotviť k prvku LIFIX pomocou skrutky z nehrdzavejúcej ocele s priemerom 8 mm a dĺžkou 60 mm. Minimálna hĺbka ukotvenia je 40 mm. Otvory na ukotvenie je potrebné vopred vyvŕtať vrtákom s priemerom 5 mm bez príklepu.
Ďalšou možnosťou je ukotvenie pomocou závrtných matíc M8/16/30 mm a metrických skrutiek M8. Použitie závrtných matíc zaisťuje rozoberateľný spoj, takže je možné pripevnený prvok demontovať a znovu pripevniť, čo sa hodí napr. pri renovácii okeníc. Konzola je testovaná pre prisadenú aj odsadenú montáž a pre rôzne spôsoby umiestnenia a počet skrutiek či závrtných matíc.
Jedna konzola prenesie zaťaženie 1,7 kN až 9 kN v závislosti od smeru zaťaženia a veľkosti konzoly. Všeobecne je možné počítať s únosnosťou konzoly min. 100 kg. Konzola LIFIX L sa do nosnej konštrukcie kotví buď tromi závitovými tyčami na chemickú kotvu, alebo 3 ks rámových hmoždiniek. Pri kotvení je nutné zohľadniť typ podkladu. Počet a spôsob kotvenia musí zodpovedať statickému návrhu vykonaného autorizovanou osobou. V praxi sa voľba medzi typmi kotvenia riadi konkrétnymi statickými požiadavkami projektu a typom montovaných prvkov. Kotviace prvky sú úplne skryté pod tepelnou izoláciou a nedochádza tak k tepelným mostom. Konzoly LIFIX sú vyrábané v dĺžkach 80-300 mm po 20 mm, podľa hrúbky tepelnej izolácie. Konzola LIFIX L predstavuje univerzálne riešenie pre vytvorenie nosného bodu v kontaktnom zatepľovacom systéme bez výrazného narušenia tepelnej izolácie.
Kotvenie odkvapového systému a eliminácia tepelných mostov
Pri montáži odkvapového systému je jedným z kľúčových krokov správne kotvenie objímok zvodových rúr do fasády budovy. Tento proces je dôležitý nielen z hľadiska pevnosti a stability systému, ale aj kvôli minimalizácii vzniku tepelných mostov, ktoré môžu ovplyvniť energetickú efektívnosť stavby.
Jednou z najbežnejších metód je kotvenie objímok pomocou tŕňov, ktoré prechádzajú cez izoláciu až do muriva fasády. Táto metóda je osvedčená a poskytuje vysokú pevnosť uchytenia. Tŕne musia byť dostatočne dlhé, aby prešli cez celú hrúbku izolácie a bezpečne sa ukotvili v murive. Nevýhodou tohto typu kotvenia je však vznik tepelného mostu, ktorý môže znižovať energetickú efektívnosť budovy.
Pre tých, ktorí hľadajú energeticky úspornejšie riešenie, sú ideálnou voľbou špirálové hmoždinky. Špirálová hmoždinka umožňuje kotvenie objímky priamo do tepelnej izolácie, čím sa eliminuje potreba prenikania cez izoláciu až do muriva. Montáž špirálovej hmoždinky je jednoduchá a rýchla. Stačí ju aplikovať pomocou štandardne dostupného náradia. Špirálové hmoždinky sú ideálnym riešením pre budovy s hrubou vrstvou zateplenia, vyššou ako 100 mm.
V našom sortimente ponúkame špirálovú hmoždinku do zateplenia FISHER M10 FID-R, ktorá sa používa špeciálne na upevnenie do vonkajších kontaktných fasád (ETICS) bez vytvárania tepelných mostov. Pri výbere medzi tŕňmi a špirálovými hmoždinkami by sa mali zohľadniť špecifiká konkrétnej stavby, hrúbka tepelnej izolácie a požiadavky na energetickú efektívnosť. Správny výmer z možností kotvenia odkvapového systému zabezpečí jeho funkčnosť, stabilitu a dlhú životnosť.
Normy a predpisy pre mechanické pripevnenie ETICS
Tepelné izolácie určené na zatepľovanie fasád kontaktným spôsobom, napr. ISOVER TF PROFI, ISOVER NF333, ISOVER EPS GREYWALL PLUS alebo ISOVER EPS 70 F, sa vždy lepia na fasádu pomocou lepidla. Najčastejšie používaným typom mechanických prostriedkov na pripevnenie ETICS sú rozperné kotvy.

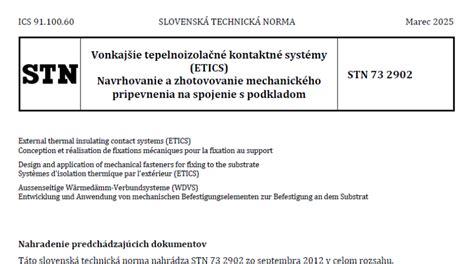

STN 73 2902: 2012 Vonkajšie tepelnoizolačné kontaktné systémy (ETICS) je účinná od 1. januára 2013 a stanovuje požiadavky na navrhovanie a zhotovovanie mechanického pripevnenia vonkajších tepelnoizolačných kontaktných systémov (ETICS), v ktorých tepelnú izoláciu tvoria dosky z penového polystyrénu (EPS) alebo z minerálnej vlny (MW), a to z hľadiska odolnosti proti pôsobiacemu zaťaženiu. Pre iné druhy tepelnej izolácie sa môže použiť v primeranom rozsahu.
Norma sa vzťahuje na mechanické pripevnenie, ktoré zabezpečuje alebo prispieva k zabezpečeniu stability ETICS na podklade zároveň s plnením ostatných požiadaviek. Navrhuje a používa sa, ak spojenie ETICS s podkladom vykonané lepením nezabezpečí spoľahlivé prenesenie všetkých pôsobiacich zaťažení do nosnej vrstvy podkladu alebo ak sa mechanické pripevnenie vyžaduje inými dokumentmi.
V prípade upevnenia ETICS na stavebnú konštrukciu sa vždy musia vziať do úvahy vlastnosti podkladu z hľadiska skladby vrstiev, ich pevnosti a trvanlivosti. Napríklad na podklade s povrchovou úpravou tvorenou náterom, nástrekom alebo omietkou sa mechanické pripevnenie určené na prenos zaťaženia navrhne vždy. Pri ich návrhu sa vychádza z podmienok a výsledkov skúšok ETICS podľa postupov ETAG 004 a z výsledkov skúšok rozperných kotiev podľa postupov ETAG 014.
STN 73 2902 je od 1. 1. 2013 záväzná pri navrhovaní a zhotovovaní mechanického pripevnenia ETICS. Projektová dokumentácia, ktorej spracovanie sa začne po tomto termíne, by sa mala spracovať podľa navrhovanej normy aj vtedy, keď sa prípravná dokumentácia spracovala pred termínom jej platnosti. Návrh mechanického pripevnenia je statickým výpočtom vyžadovaným ako súčasť projektovej dokumentácie na stavebné konanie o aplikácii ETICS. Treba sa preto oboznámiť s postupom a princípmi výpočtu. Tieto postupy vrátane jednotlivých súčiniteľov vstupujúcich do výpočtu sú podrobne opísané v STN 73 2902. V norme sa uvádzajú aj rôzne schémy kotvenia ETICS pri rôznych kombináciách množstva kotiev v ploche a v stykoch dosiek tepelnej izolácie.
