Kotly na drevnú štiepku predstavujú modernú a ekologickú alternatívu k tradičným fosílnym palivám, ako sú plyn či uhlie. Zariadenia značky Gilles sú navrhnuté s dôrazom na vysokú prevádzkovú spoľahlivosť a energetickú efektivitu.
Technická charakteristika a princíp fungovania
Zariadenie sa skladá z vodorúrkovej spaľovacej komory nad upraveným posuvným roštom a žiarotrubným vertikálnym výmenníkom. Spaľovacia komora je vodorúrkovo-membránová. Predná časť je vybavená vstupným hrdlom pre palivo, ktoré je nad prednú časť roštu pretláčané pomocou hydraulického podávača. Vstupné hrdlo je vyhrievané vykurovacou vodou z dôvodu predsušenia paliva. Na konci roštu je umiestnená závitovka pre popoloviny. Spaliny vystupujú zo spaľovacej komory, vstupujú dolu do vertikálneho spalinového výmenníka. Výstupný otvor pre spaliny z výmenníka sa nachádza hore a je možné prispôsobiť jeho polohu podľa projektu kotolne.
Automatizácia a regulácia
Automatická regulácia výkonu je skoková s plynulým prechádzaním a je určovaná hodnotou podtlaku v spaľovacej komore a počtom dávok paliva do topeniska v závislosti na výstupnej teplote vody z kotla. Chod sekundárneho ventilátora je riadený podľa frekvenčného meniča otáčok v závislosti na % O2 v spalinách. Spalinový ventilátor na odťahu spalín podľa frekvenčného meniča otáčok reguluje nastavený podtlak v komore.
Doprava paliva a odpopolnenie
Vynášanie zo sila je vykonávané pomocou striedavého pohybu axiálne vedenej posúvacej tyče, ktorá je vybavená väčším počtom vynášacích klinov. Konštrukčne je zaistené, aby kliny na posuvných tyčiach pri pohybe v smere na prepadnutie do hydraulického podávača priberali palivo nachádzajúce sa v sile a pri pohybe v protismere palivo podchádzali. Hydraulický podávač je začlenený do regulačného okruhu kotla, čo znamená, že je zapínaný alebo vypínaný v závislosti od odberu tepla z kotla. Výhodou tohto systému je, že na dvoch miestach dochádza k úplnému oddeleniu toku paliva.
Popol je z topeniska vynášaný automaticky pomocou priečneho závitového dopravníka umiestneného v zadnej časti topeniska. Čistenie výhrevných plôch je mechanické pomocou špeciálnych kief a pre vyberanie popola sú zabudované ľahko demontovateľné dvierka a vráta.
Palivo pre kotly na štiepku
Kotly sú určené na spaľovanie drevnej biomasy, ako je zmes pilín, odrezkov, kôry, drevnej štiepky či hoblín. Pre optimálnu prevádzku sa vyžaduje splnenie nasledujúcich parametrov:
- Minimálna výhrevnosť: 10,1 MJ/kg.
- Maximálna vlhkosť paliva: 40 %.
- Obsah nespáliteľných látok (prach, piesok): max. 0,4 %.
- Veľkosť drevného odpadu: do Ø 40 mm, dĺžka do 100 mm.
| Vlhkosť štiepky | Približná výhrevnosť |
|---|---|
| 50 % | 8,1 MJ/kg |
| 40 % | 10,1 MJ/kg |
| 30 % | 12,0 MJ/kg |

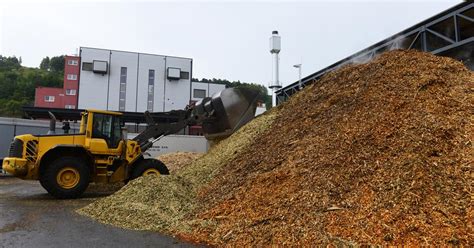

Pre vykurovanie by sa mala použiť štiepka s vlhkosťou do 20 %, pretože inak dochádza k nadmernej korózii kotla. Vhodné je mokrú štiepku nechať vysušiť vo vhodnom sklade alebo pod prístreškom. Drevná štiepka je jednou z foriem pevnej biomasy, ktorá je z pohľadu emisií CO2 neutrálna, nakoľko sa pri jej spaľovaní uvoľní iba toľko CO2, koľko rastlina počas svojho rastu prijala.
