Prestavba kotla z propánu na zemný plyn: Možnosti a postup

Nie každý má možnosť mať dom, chatu, chalupu či iný rekreačný objekt napojený na inžinierske siete. Aby bolo možné nehnuteľnosť obývať aj v chladných jesenných a zimných dňoch, musí sa vyriešiť otázka vykurovanie takéhoto objektu. V mnohých miestach, vrátane chránených krajinných oblastí, dosiaľ nie je zavedená prípojka zemného plynu. V takýchto situáciách sa často využíva vykurovanie pomocou LPG (skvapalneného propánu), ktoré je finančne výhodnejšie a nezávislé na rozvodných sieťach.

Avšak, ak sa naskytne príležitosť pripojiť sa k sieti zemného plynu, mnohí majitelia zvažujú prestavbu svojho existujúceho kotla. Z hľadiska prevádzkových nákladov je najlepšie vykurovanie zemným plynom. Realizácia plynovej kotolne prináša mnohé výhody, získame viac priestoru - plynové vykurovacie kotly sú závesné zariadenia, nezaberú veľa miesta. Ak sa starý sklad paliva nachádza v samostatnej miestnosti, vieme ho odstrániť a prerobiť podľa vlastných potrieb.

LPG ako alternatívne vykurovanie bez plynovej prípojky

LPG je skratkou pre Liquefied Petroleum Gas, teda skvapalnené ropné plyny - propán, bután a ich zmes propán-bután. Pri bežnej teplote a tlaku sa LPG vyskytuje v plynnom skupenstve, ako bezfarebný a nezapáchajúci plyn. Z dôvodu lepšej manipulácie a skladovania je však LPG využívané v skupenstve kvapalnom. To možno dosiahnuť ochladením plynu, alebo jeho vystavením tlaku. Aby bolo používanie LPG bezpečné, pridáva sa do neho "odorant", čo je silne zapáchajúca prvok, ktorý pomôže odhaliť prípadný únik plynu.

Nezávislá, lacná a ekologická energia sa nachádza kdekoľvek na Slovensku, aj tam, kde nie je dostupný zemný plyn, a kde by bolo vybudovanie elektrickej prípojky veľmi drahé: volá sa LPG zásobník. „Stále viac majiteľov rodinných domov, chát aj chalúp sa zameriava na možnosť vykurovania pomocou LPG, ktoré je oproti elektrine finančne výhodnejšie a navyše úplne nezávislé na rozvodných sieťach,“ uvádza portál BydeleniProKazdeho.cz.

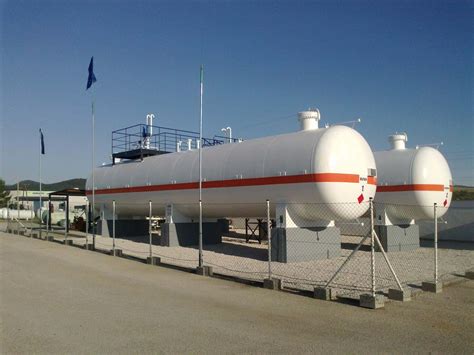

LPG (alebo propánové) zásobníky možno inštalovať kdekoľvek, kde potrebuje domácnosť či podnikateľ rýchlu a lacnú energiu. V prípade potreby, či už z estetických alebo priestorových dôvodov, je možné skryť propánový zásobník pod zem. Veľký vplyv na celkovú cenu súvisiace s vykurovaním pomocou LPG má aj spôsob uskladnenia plynu. Skvapalnený plyn býva najmä u malých objektov uložený v tlakových fľašiach. Tieto nádoby je potrebné pravidelne vymieňať a dopĺňať.

Prečo zvážiť prechod na zemný plyn?

Zemný plyn sa považuje za jedno z najčistejších palív používaných na vykurovanie budov. V porovnaní s vykurovaním tuhými palivami, emisie suspendovaného prachu pri prevádzke plynového kotla sú niekoľko stokrát nižšie. Prevádzka plynového kotla je komfortná, je možné ju riadiť v závislosti od vonkajšej a vnútornej teploty pomocou vykurovacieho programu. Vďaka kondenzačnej technológii dosahujú plynové kotly vysokú účinnosť vykurovania. Spaliny plynových kotlov neobsahujú zdraviu škodlivý prach a iné látky prítomné v dyme stúpajúcom z komínov v prípade vykurovania na tuhé palivo.

Z hľadiska prevádzkových nákladov je vykurovanie zemným plynom často najvýhodnejšie, ak je dostupná prípojka. Prechod na zemný plyn tiež umožňuje zlepšiť komfort používania teplej úžitkovej vody v domácnosti a znížiť náklady na jej vykurovanie. Celkový propad spotreby zemného plynu sa v roku 2024 zastavil, pričom jeho využitie zostáva ekonomickou a ekologickou voľbou pre mnohé domácnosti.

Technické aspekty prestavby kotla z propánu na zemný plyn

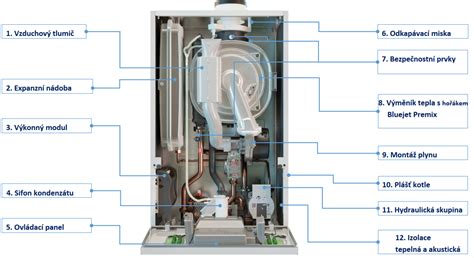

Prestavba kotla z propánu na zemný plyn je technicky možná, keďže plynový kotol pracujúci s kvapalným plynom (propánom) je identický ako kotol na zemný plyn a líši sa iba veľkosťou dýz. Kotly spaľujúce propán sú v podstate identické s kotlami na zemný plyn, stačí len vymeniť trysky. Kotol na propán potrebuje väčšie trysky, čo znamená, že pre prechod na zemný plyn bude potrebné použiť trysky s menším priemerom, ktoré zodpovedajú parametrom zemného plynu.

Typy plynov, s ktorými kotly pracujú, sú štandardizované. Spotreba hlavného plynu kotla je označená kódom G20. Schopnosť prevádzkovať kotol zo skvapalnenej zmesi s prevahou butánu je označená G30 a zo zmesi s prevahou propánu - G31. Hlavný plyn vstupuje do zariadení s prirodzenou hustotou a tlakom 21 mbar, zatiaľ čo skvapalnená zmes má tlak 30-31 mbar.

Na to, aby modré palivo splnilo svoje významné povinnosti, plyn vstupuje do spaľovacej komory cez dýzy. Tam sa plyn zmiešava so vzduchom pomocou horáka v pomeroch, ktoré sú optimálne pre konkrétny druh paliva. Normálna tvorba zmesi je možná, ak je priemer dýz vhodný na jej realizáciu. Preto sú pre skvapalnené zmesi a pre hlavný plyn inštalované dýzy s rôznymi prierezmi. Na pripojenie kotla k fľašiam alebo plynovej nádrži je potrebné nastaviť reduktor na prevádzkovú hodnotu tlaku plynu. Niekedy je tiež potrebné vymeniť plynový ventil v kotle, ak nie je vhodný na dodávku plynu pri požadovanom tlaku.

Podrobný postup prestavby plynového kotla

Práce na prestavbe kotla na prechod na iný druh paliva musí vykonať majster organizácie, s ktorou je uzatvorená zmluva na dodávku plynu resp. údržbu zariadení. Je lepšie sledovať vykonávanie postupu, od ktorého závisí bezpečnosť domova a domácnosti. Ak sa zástupca plynárenskej služby nemôže dostať na vzdialené miesto, domáci majster sa môže pokúsiť urobiť všetko vlastnými rukami. Za výsledok úsilia remeselníka neskúseného v plynárenskom sektore bude sám niesť zodpovednosť a záruky výrobcu budú neplatné.

Výmena vstrekovačov (dýz)

Ak chcete prejsť na spotrebu zemného plynu, nie je potrebné radikálne meniť zariadenie, tým menej kupovať novú jednotku. Stačí vymeniť buď len vstrekovače, alebo rozdeľovač (rampa) so vstrekovačmi. Prierez dýz je určený nielen druhom plynu, ale aj výkonom samotného kotla. Čím je zariadenie výkonnejšie, tým viac paliva je potrebné na jeho prevádzku. Čím väčšia by mala byť veľkosť trysiek, ktoré prepúšťajú modré palivo do spaľovacej komory. Ich prierez je jasne vypočítaný a prísne regulovaný výrobcom.

Vo väčšine kotlov s logom Baxi nie je potrebné úplne meniť horák, stačí prestavať trysky. Pre vašu informáciu, na prevádzku 10 kW jednotky pracujúcej v maximálnom prevádzkovom režime potrebuje hlavný plyn 1,2 m³/h, skvapalnená zmes akéhokoľvek typu 0,86 kg/h.

Postup demontáže a montáže je nasledovný:

1. Odpojíme prchavé zariadenia kotla od napájania.
2. Vypnite jednotku a zatvorte kohútiky na potrubiach privádzajúcich plyn a vodu priamo do jednotky.
3. Odstránime predný panel z kotla, potom oddelíme clonu uzavretej spaľovacej komory umiestnenej za ním.
4. Odskrutkujeme skrutky držiace veko uzavretej spaľovacej komory. Nachádza sa hneď za obrazovkou.
5. Odpojíme vodiče dvoch elektród: jednu od ovládania plameňa, druhú od zapaľovacieho systému.
6. Odstráňte horák. Ak ho chcete odstrániť, odskrutkujte dve skrutky s krížovými hlavami, ktoré držia zariadenie. Stoja vpravo a vľavo a upevňujú horák na rampe.
7. Vstrekovače odskrutkujeme pomocou kľúča bez demontáže alebo odstránenia rampy. V tejto veci by ste nemali používať kliešte, pretože môžu deformovať vstrekovače. Trysky vstrekovačov sú tenké a dizajnovo mimoriadne presné, nemá zmysel ich kaziť.
8. Namiesto odskrutkovaných vstrekovačov inštalujeme nové zariadenia určené na prívod zemného plynu a pripájame elektródy pre zapaľovač a systém riadenia plameňa.
9. Horák vrátime na normálne miesto. Jeho polohu „vyzvú“ sprievodcovia.

Nastavenie tlaku a konfigurácia horáka

Po výmene vstrekovačov je potrebné prekonfigurovať horák plynového kotla, najmä s elektronickým typom ovládania. To je nevyhnutné pre úplnú dodávku vzduchu v objeme potrebnom na neprerušovaný proces spaľovania. Nové nastavenia zabezpečia aj prerušenie dodávky plynu, ak nastane riziková situácia. Budete tiež musieť nainštalovať reduktor určený na reguláciu tlaku plynného paliva.

Nastavenie tlaku plynu je kritické. Domáci vynálezcovia našli spôsob, ako merať údaje o tlaku plynu v systéme, pomocou obyčajného tonometra. Nezávisí na tom, či máte k dispozícii číselník alebo elektronický merač krvného tlaku. Obe možnosti sú celkom vhodné. Pre naše pohodlie urobíme znamenie s prevodom meracích jednotiek, potom s istotou začneme prekonfigurovať automatizáciu kotla na prevádzku so zemným plynom.

Nastavenia nakonfigurujeme v nasledujúcom poradí:

1. Odstránime spodnú armatúru plynového ventilu, čím sa v podstate uvoľní vstupný bod plynu do systému, aby sa nastavil dynamický tlak.
2. Pripojíme tonometer. Elektronický merač jednoducho odpojíme od systému odčítania tonometra, potom ho pripojíme úzkou hadicou k miestu vstrekovania plynu a ukazovateľ ukazovateľa ihneď pripojíme k hruškovej hadici.
3. Tlak prispôsobujeme parametrom, ktoré požadujeme, pričom berieme do úvahy prevod meracích jednotiek. V prípade zemného plynu by mal byť tlak na vstupe do jednotky 21 mbar.
4. Ďalej pristúpime k rekonfigurácii tlaku plynu vstupujúceho priamo do horáka. Odskrutkujeme hornú armatúru z plynového ventilu a k uvoľnenému otvoru pripojíme tonometer.
5. Kotol spustíme tak, aby pracoval s maximálnymi nastaveniami pre charakteristiku teplej vody a chladiacej kvapaliny.
6. Hornú a dolnú hranicu ohrevu chladiacej kvapaliny a sanitárnej vody nastavujeme otáčaním nastavovacej matice doľava a doprava.

Prípad výmeny rozdeľovača s vstrekovačmi

V niektorých kotloch je namiesto samostatnej výmeny trysiek potrebné vymeniť celý modul horáka alebo rozdeľovač s vstrekovačmi. Celá práca pozostáva z výmeny rozdeľovača za vstrekovače s presne tým istým zariadením, ale s otvormi inej veľkosti. Jednoznačným plusom zaručujúcim tesnosť plynovodov je fakt, že bude továrenskej výroby. O jeho ďalšej bezpečnej prevádzke netreba pochybovať.

Opätovné vybavenie a rekonfigurácia sa v tomto prípade vykonáva takto:

1. Odpojte jednotku od napájania a zatvorte kohútik na prívodnom plynovom potrubí.
2. Odstráňte predný panel z telesa kotla.
3. Odpojte elektródy pripojené k systému zapaľovania.
4. Demontujeme prívodné potrubie plynu umiestnené v kotli, pričom sme najskôr odskrutkovali 4 skrutky, ktoré ho držia.
5. Odstráňte kryt nainštalovaný na uzavretej spaľovacej komore. Za týmto účelom odskrutkujte 11 skrutiek.
6. Demontujeme snímač ochrany proti prehriatiu spolu s držiakom na to určeným.
7. Odstránime rozdeľovač spolu s injektormi, ktoré sú k nemu pripojené. Ak ho chcete odstrániť, odskrutkujte dve skrutky umiestnené na pravej a ľavej strane zariadenia.
8. Na nové potrubie, ktoré sa má inštalovať, inštalujeme tesniaci krúžok, ktorý utesňuje vstup plynového potrubia.
9. Nový rozdeľovač namontujeme na pôvodné miesto a zaistíme skrutkami.
10. Mikrospínač, piaty odspodu, je posunutý doprava. Takže prekonfigurujeme zariadenie na prevádzku na zemný plyn.

Po týchto jednoduchých manipuláciách zostavíme kotol, pričom dodržíme opačnú postupnosť. Podobne sa prerába a prestavuje väčšina plynových kotlov na podlahe, najmä ak sú kondenzačného typu. Táto verzia kotlov je najčastejšie dokonca navrhnutá pre prenosnosť.

Dôležité upozornenia a záruky

V každej situácii pred objednaním dodávateľa na prestavbu nástennej resp. podlahovej jednotky by ste sa mali poradiť s plynárenským servisom, ktorý dohliada na vaše zariadenie a dodávku plynu. Povedia vám, ktoré zariadenia by ste si mali kúpiť na preklad. Vypočítajú, koľko vás bude modernizácia stáť spolu s platbou odborníka.

Mali by ste však vedieť, že obe vyššie opísané metódy prestavby nie sú vo všeobecnosti implementované so všetkými modelmi jednotiek. Existujú kotly, ktoré by ste sa ani nemali snažiť prestavať, najmä jednotky, ktoré boli vyrobené už dávno. V každom prípade sa pred plánovaním prepracovania a prekladu musíte opýtať zástupcov spoločnosti, ktorá realizovala prvé spustenie, či je možné realizovať podobný projekt. Tiež stojí za to preštudovať si pas zariadenia na spracovanie plynu a odporúčania výrobcu.
