Či už ide o rannú sprchu alebo relaxačný kúpeľ cez víkend: pre väčšinu ľudí je stála dostupnosť teplej vody základom domáceho pohodlia. Tá sa môže vyrábať a skladovať rôznymi spôsobmi. Základný rozdiel je medzi centralizovaným a decentralizovaným ohrevom teplej vody.
V tejto komplexnej príručke sa zameriame predovšetkým na systémy priameho ohrevu teplej úžitkovej vody (TÚV), ktoré zabezpečujú okamžitú alebo rýchlo dostupnú teplú vodu pre vaše každodenné potreby, a tiež ich porovnáme s nepriamym ohrevom.
Princípy priameho ohrevu teplej úžitkovej vody

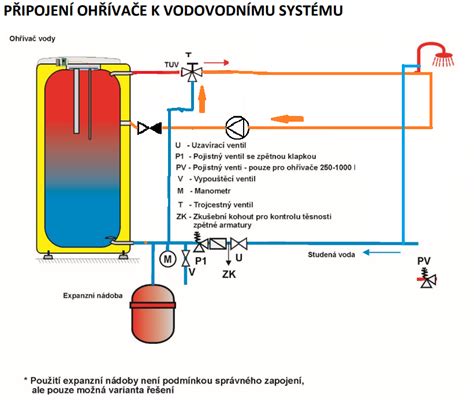

O priamom ohreve hovoríme, keď je zdrojom tepla elektrické ohrievacie teleso, ktoré je zabudované priamo v zásobníku, alebo keď je voda ohrievaná priamo v prietokovom výmenníku tepla kotla pre okamžitú spotrebu. Priamy ohrev je veľmi jednoduchý na inštaláciu a obsluhu.
Existujú aj malé zásobníkové ohrievače vody alebo prietokové ohrievače vody, ktoré ohrievajú vodu priamo. Ohrievate len toľko teplej vody, koľko potrebujete priamo tam, kde ju aktuálne potrebujete. Na rozdiel od centralizovaného ohrevu teplej vody nemusí byť decentralizovaná verzia pripojená na kotol. V prietokovom ohrievači vody sa teplá voda ohrieva na požadovanú teplotu len v okamihu požiadavky.
Elektrické zásobníky a prietokové ohrievače
Malé zásobníkové ohrievače vody alebo zásobníkové ohrievače vody pod drezom uskladňujú teplú vodu. Ak by ste si chceli kúpiť malý zásobníkový ohrievač vody tohto typu, Viessmann ponúka elektrický zásobníkový ohrievač vody Vitotherm, ktorý ohrieva vodu pomocou elektrickej energie.
V minulosti sa nabíjalo elektrinou výhradne v noci. Vďaka vysokému podielu fotovoltických elektrární môže byť nízka tarifa odblokovaná i počas dňa. STIEBEL ELTRON má v ponuke elektrické a kombinované bojlery, ako aj „čistokrvné“ bojlery s nepriamym ohrevom.

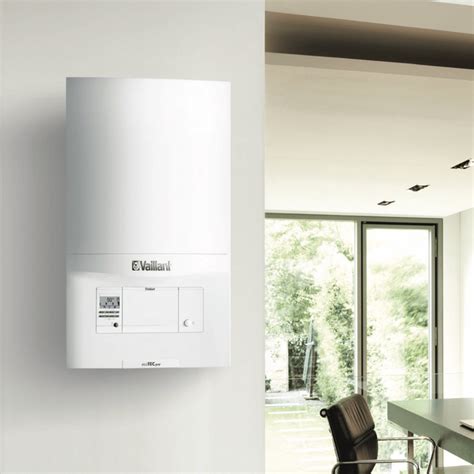

Plynové kotly s prietokovým ohrevom TÚV
Plynové kotly, alebo nízkoteplotné, či nekondenzačné kotly s prietokovým ohrevom sú naj jednoduchšie zariadenia na ohrev vody a vykurovanie domu zároveň. Ich výhodou je hlavne nízka cena, jednoduchá konštrukcia, a tým aj jednoduchosť neskoršieho servisovania.
Kotly s prietokovým ohrevom používajú dva typy tepelných výmenníkov. Bitermický výmenník, ktorý má zväčša väčšiu účinnosť, alebo klasické bivalentné výmenníky. Cez tieto výmenníky preteká voda, ktorá sa ohrieva na požadovanú teplotu a pokračuje ďalej do batérie. Zopnutie kotla pri otvorení batérie je realizované špeciálnou súčiastkou, ktorá zaznamená pretekajúcu vodu a tým aj pustí kotol.
Ku takémuto plynovému kotlu je možné napojiť akýkoľvek izbový termostat. Dymovod na kotol musí byt realizovaný z plechu, keďže sa nejedna o kondenzačný kotol, nesmú byt použite plasty.
Moderné zariadenia, ako napríklad BLUEHELIX HITECH RRT, prinášajú inovatívne riešenia. Nové užívateľské rozhranie s technológiou «capsense» bez mechanického ovládania a vybavené grafickým displejom s uhlopriečkou 2,8 “ umožňuje používateľovi pohodlné ovládanie a jednoducho komunikovať s produktom. Vďaka energetickej účinnosti ηs 94% (sezónna účinnosť) patrí k najvyššej triede vo svojej kategórii (Classe A ErP, škálovanie od G po A ++) a po pripojení diaľkového ovládania CONNECT, je schopné priamo čítať vonkajšiu teplotu z Internetu, a vtedy dosahuje energetickú triedu systému A + (stupnica od G po A +++). Vďaka širokej modulácii sa ľahko prispôsobí podmienkam zaťaženia a rozsah, ktorý môže dosiahnuť je 1:10 (1:10 mod. 34 C, 1: 9 mod.
Porovnanie priameho a nepriameho ohrevu TÚV
Ako funguje zásobník teplej vody, aký je rozdiel medzi priamym a nepriamym ohrevom a či je vždy potrebné pripojenie na zdroj tepla? Akumulačné zásobníky teplej vody sú dokonalým doplnkom vášho vykurovacieho systému. V prípade nepriameho ohrevu je zdrojom vykurovacia voda z plynového kotla, z tepelného čerpadla alebo iného zdroja tepla.
Pri zdrojoch tepla, ktoré nevyžadujú obsluhu (plynový kotol alebo tepelné čerpadlo) sa netreba o nič starať. Iná situácia môže byť pri kotloch na tuhé palivá (drevo, uhlie), do ktorých je potrebné prikladať.
V zásobníkoch na teplú vodu Viessmann sa teplá voda ohrieva nepriamo prostredníctvom nepriamej špirály. Tieto systémy sú často súčasťou centralizovaného ohrevu, kde existujúci kotol poskytuje teplo nielen na vykurovanie miestností, ale aj na ohrev požadovanej teplej vody.
Akumulačné zásobníky teplej vody pre nepriamy ohrev
Hoci téma článku je primárne zameraná na priamy ohrev, je dôležité spomenúť aj systémy nepriameho ohrevu TÚV, ktoré často dopĺňajú vykurovací systém a ponúkajú komfort stabilnej dodávky teplej vody. Pred kúpou zásobníka na teplej vody Viessmann je dobré sa informovať o rôznych verziách. Okrem veľkosti zásobníka totiž zohrávajú úlohu aj ďalšie faktory v závislosti od vlastností budovy a potreby teplej vody. Zásobníky teplej vody si vyžadujú aj priestor.
Pri hľadaní vhodného zásobníka je rozhodujúcim faktorom dimenzovanie. Výber presnej veľkosti závisí nielen od počtu obyvateľov, ich individuálnych spotrebiteľských návykov a skutočnej potreby teplej vody. Okrem celkového vykurovacieho výkonu systému je ďalším dôležitým faktorom to, či sa má zabezpečiť len samotná vykurovacia voda alebo aj teplá voda. Ak je celkový vykurovací výkon pomerne nízky, odporúča sa kúpiť o niečo väčší zásobník.
Typy, materiály a umiestnenie zásobníkov Viessmann

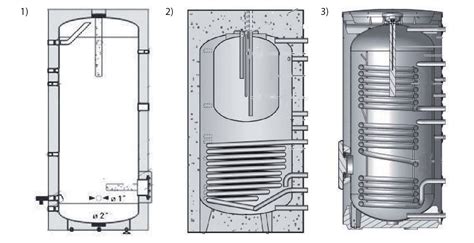

Aby sa zohľadnili rozdiely v dostupnom priestore, spoločnosť Viessmann ponúka horizontálne zásobníky teplej vody a zásobníky inštalované vedľa kotla alebo pod ním. Aby sa predišlo zbytočne dlhým potrubným trasám, zásobníky teplej vody sa inštalujú v bezprostrednej blízkosti kotla. Rôzne možnosti, ako už bolo uvedené vyššie, sú tieto: vodorovné, priľahlé ku kotlu a pod kotlom. Zásobník teplej vody sa musí vybrať tak, aby zodpovedal dostupnému priestoru, ako aj požiadavkám na teplú vodu a individuálnym požiadavkám.
Napríklad Vitocell 100-W ponúka ideálne riešenie pre relatívne nízke nároky na teplú vodu s malými rozmermi, pretože tento model možno nainštalovať pod nástenný kotol (napríklad pod plynový kondenzačný kotol Vitodens 300-W), čím sa ušetrí miesto, a môže sa v ňom uskladniť až 150 litrov vody. Susediace modely zásobníkov teplej vody sú Vitocell 100-L, Vitocell 100-V a Vitocell 300-V. Ako už názov napovedá, sú umiestnené priamo vedľa kotla. Sú to stacionárne zásobníky teplej vody vybavené nepriamym výmenníkom.
V sortimente produktov Viessmann sa nachádzajú aj horizontálne zásobníky teplej vody: Vitocell 100-H a Vitocell 300-H. Tie sú skonštruované mimoriadne robustne, aby sa na ne dal umiestniť príslušný kotol. V prípade mimoriadne vysokého dopytu po teplej vode je ideálnym riešením podlahový zásobník Vitocell 100-V. Smaltovaný zásobník na tepú vodu od spoločnosti Viessmann je k dispozícii a s objemom od 160 do 950 litrov. V prípade potreby je možné skombinovať niekoľko zásobníkov teplej vody a vytvoriť tak zásobníkovú banku.
Produktový rad Vitocell je k dispozícii s objemom od 130 do 1000 litrov. To znamená, že tieto výrobky sa oplatí kúpiť nielen pre použitie v rodinných domoch, ale aj v bytových domoch alebo iných budovách, kde je potreba teplej vody vysoká.
Prehľad vybraných zásobníkov TÚV Viessmann
| Model | Objem (litre) | Umiestnenie | Typ ohrevu | Materiál | Kľúčové vlastnosti |
|---|---|---|---|---|---|
| Vitocell 100-W | Až 150 | Pod nástenný kotol | Nepriamy (jedna špirála) | Smaltovaná oceľ Ceraprotect | Priestorovo úsporné, pre nízke nároky |
| Vitocell 100-L | 130 - 1000 | Priľahlý k kotlu | Nepriamy (jedna špirála) | Smaltovaná oceľ Ceraprotect | Pre systémy s nízkou teplotou spiatočky |
| Vitocell 100-V | 160 - 950 | Priľahlý k kotlu (stacionárny) | Nepriamy (jedna špirála) | Smaltovaná oceľ Ceraprotect | Ideálny pre vysoký dopyt, kombinácia s TČ alebo KK |
| Vitocell 100-H | 130 - 1000 | Horizontálny | Nepriamy (jedna špirála) | Smaltovaná oceľ Ceraprotect | Robustná konštrukcia, možnosť umiestnenia kotla navrch |
| Vitocell 300-V | 130 - 1000 | Priľahlý k kotlu (stacionárny) | Nepriamy (jedna alebo dve špirály) | Ušľachtilá oceľ | Najvyššie hygienické požiadavky, dlhá životnosť |
| Vitocell 300-H | 130 - 1000 | Horizontálny | Nepriamy (jedna alebo dve špirály) | Ušľachtilá oceľ | Najvyššie hygienické požiadavky, robustný, s možnosťou soláru |
Mono a bivalentné zásobníky, materiály a hygienické normy

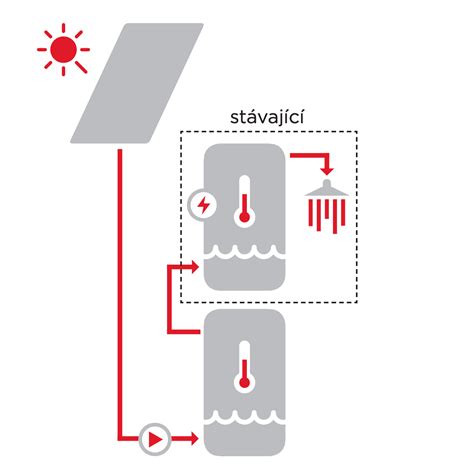

V závislosti od vášho vykurovacieho systému si môžete kúpiť zásobník na teplej vody, ktorý vyhovuje vašim individuálnym podmienkam. V zásade existujú dva typy: mono a bivalentné zásobníky teplej vody. Prvé z nich sú vybavené jednou nepriamou cievkou, zatiaľ čo bivalentné modely majú dve cievky. To umožňuje rýchlu a jednoduchú integráciu solárneho termického systému na ohrev teplej vody. Solárne kolektory ohrievajú zásobník teplej vody prostredníctvom spodnej nepriamej špirály. Ak dostupná solárna energia nepostačuje na pokrytie potreby teplej vody, horná nepriama cievka zabezpečuje dodatočný ohrev. Cez túto špirálu preteká vykurovacia voda, ktorú predtým ohrieval ďalší kotol.
Okrem toho si môžete vybrať medzi rôznymi materiálmi, ako je ušľachtilá oceľ alebo oceľ s povrchovou úpravou smaltom Ceraprotect. Najmä pri skladovaní teplej vody je dôležité dodržiavať hygienické normy. Zásobníky na teplú vodu od spoločnosti Viessmann sú podľa toho vyrábané zo smaltovanej ocele alebo z ušľachtilej ocele podľa normy EN 12897. Pokiaľ ide o smaltované zásobníky teplej vody, tie so smaltovaním Ceraprotect poskytujú najlepšie vlastnosti. Vitocell 300-H a Vitocell 300-V ponúkajú dodatočnú výhodu nehrdzavejúcej ocele a spĺňajú najvyššie požiadavky. Nevyžadujú žiadnu povrchovú úpravu a vďaka svojim chemickým vlastnostiam zaručujú dlhoročnú ochranu proti korózii. Tieto fľaše sú k dispozícii ako priľahlé a horizontálne typy.
Kombinácie systémov a poradenstvo
V závislosti od modelu je Vitocell 100-V vhodný najmä na ohrev teplej vody v spojení s tepelnými čerpadlami alebo kondenzačnými kotlami. Zásobníkové ohrievače teplej vody Viessmann pre vykurovacie systémy možno rozšíriť aj o samostatnú súpravu výmenníka tepla (Vitotrans 222). V tejto kombinácii tvoria zásobníkový systém na ohrev teplej vody. To je užitočné najmä počas výkonovej špičky, napríklad keď je potrebné dočasne pokryť vysoké odberové pomery (ako často sa voda odoberá) a rôzne časy dohrievania. Systémy nakladania zásobníkov sa uprednostňujú aj pri prevádzke vykurovacích systémov, ktoré vyžadujú nízke teploty spiatočky, ako sú kondenzačné kotly. Zásobník Vitocell 100-L od spoločnosti Viessmann je tým správnym zásobníkom teplej vody pre tieto a ďalšie aplikácie.
Pre dlhodobú, pohodlnú, bezpečnú a hospodárnu prevádzku musia byť vykurovací systém a zásobník teplej vody od začiatku dokonale zladené. Či už chcete skombinovať tepelné čerpadlo, kotol na tuhé palivo alebo plynový vykurovací systém so zásobníkom teplej vody alebo hľadáte iné duálne riešenie, konzultácia s partnerom Viessmann je nevyhnutná. Naši partneri pomôžu nielen s výberom spotrebičov, ale postarajú sa aj o dimenzovanie, pripojenie a prípadne aj o údržbu zásobníka teplej vody.
