Za posledných desať rokov sa podstatne zvýšila účinnosť spaľovania paliva v spaľovacích zariadeniach na tuhé palivá. Aj pri využívaní dreva ako energetickej suroviny by mala byť účinnosť technológie jeho spaľovania na prvom mieste, to znamená menej paliva na zabezpečenie rovnakého množstva energie. Kotly sú v prípade dostatku základného paliva ekonomicky výhodné a majú minimalizovaný vplyv na životné prostredie. Konštrukčný vývoj zdrojov tepla a princíp procesu spaľovania palív na báze dreva výrazne ovplyvnilo aj sprísnenie požiadaviek na emisie. Zlepšili sa najmä stavba a tvar spaľovacej komory, dodávka vzduchu a automatická regulácia spaľovania. Výsledkom je vysoká účinnosť (75 až 90 %), ale aj nízke emisie. Moderné kotly na drevo spĺňajú najnovšie emisné štandardy a majú vysokú účinnosť. Tým spotrebúvajú menej paliva a vďaka nim kúrite lacnejšie.
Typy kotlov na drevo
Na trhu existuje niekoľko typov kotlov na drevo, ktoré sa líšia princípom spaľovania a dosahovanou účinnosťou.
Kotly s prehorievaním paliva
Najjednoduchšie kotly na drevo sú tzv. prehorievacie kotly. Sú usporiadané tak, že vzduch vniká zospodu kotla a prechádza hore cez palivo. V takom prípade drevo prehorieva veľmi rýchlo a horľavé plyny nezhoria úplne, pretože teplota kotla je relatívne nízka. Väčšina plynov uniká do komína a spolu s ňou aj užitočná energia. Tieto kotly sa zväčša nehodia na spaľovanie dreva, ich účinnosť je nízka - približne 50 %.
Kotly so spodným horením paliva
Kotly so spodným horením sa líšia od kotlov s prehorievaním paliva. Vzduch sa totiž neprivádza naraz k celému objemu paliva, ale len k jeho časti, pričom horí len spodná vrstva dreva. Zvyšok dreva sa vysušuje a pomaly sa z neho uvoľňujú plyny. Pridaním dodatočného vzduchu priamo do plameňa nastáva horenie plynov. V moderných kotloch tohto typu je spaľovacia komora z keramiky, ktorá je dobrým izolátorom a udržuje teplo vnútri komory. Tým sa dosahuje vysoká teplota spaľovania a účinnejšie horenie. Bežná účinnosť týchto kotlov je asi 65 až 75 %.
Kotly so splyňovaním dreva
Splyňovacie kotly sa skonštruujú tak, aby horenie paliva vyvolalo pyrolytickú destiláciu, pri ktorej sa všetky spáliteľné zložky paliva splyňujú. Drevosplyňovací kotol je kotol pre ústredné kúrenie, resp. ohrev vody na pevné palivo. Spaľovanie je riešené podobne, ako pri výrobe generátorového plynu, generátorovým splyňovaním pevného paliva (obvykle dreva) pri teplote cca 1000 °C a jeho následné spálenie v horáku s núteným obehom vzduchu. Horenie je dvojfázové. Drevosplyňovací kotol sa skladá z dvoch nad sebou uložených spaľovacích komôr. Prvá spaľovacia komora. Do nej vkladáte veľké množstvo dreva, ktoré kotol zospodu zapáli. Kotly to dokážu automaticky v závislosti od toho, kedy potrebuje vykurovaný objekt teplo.
Pyrolytický proces
Činnosť pyrolitického kotla môžeme rozdeliť do troch procesov - ohrev a vysušenie drevnej hmoty v násypke, dochádza k uvoľňovaniu vodných pár a uvoľňovaniu plynných zložiek, a spaľovanie pevnej zložky (dreveného uhlia). Každá z týchto fáz vyžaduje iné podmienky. Pri vložení nového paliva dochádza za teploty pod 200°C k vysúšaniu dreva. Za určitých podmienok (teplota, prístup vzduchu) dochádza k rozkladu dreva na plynné, kvapalné a tuhé zložky. Plynnou zložkou je v našom prípade drevoplyn, tuhou potom drevené uhlie, vo svojej podstate čistý uhlík. Drevoplyn vzniká zahrievaním dreva, ale s minimálnym prístupom kyslíka, takže je len vyvíjaný, nie spaľovaný. Výhrevnosť látky určujeme podľa chemického zloženia a obsahu horľavých látok. Drevný plyn obsahuje 20% vodíku, 20% horľavého oxidu uhoľnatého, 0-10% metanu a 50-60% nehorľavého dusíku.
Fázy spaľovania
Spaľovanie sa uskutočňuje trojstupňovým procesom:
- 1. stupeň - vysúšanie a splyňovanie drevnej hmoty v primárnej spaľovacej komore. Po prvotnom odparení vody sa z dreva začnú vplyvom tepla uvoľňovať drevné plyny. Najprv dôjde v primárnej spaľovacej komore k primárnemu spaľovaniu - splyňovaniu, čiže uvoľňovaniu plynných horľavých zložiek z dreva.
- 2. stupeň - horenie drevného plynu v tryske s prívodom predhriateho sekundárneho vzduchu. Uvoľnený plyn je vháňaný do spaľovacej komory, kde za prístupu dostatočného množstva vzduchu horí a uvoľňuje teplo. Druhá spaľovacia komora. Nespálené drevné plyny v nej zhoria takmer bez zvyšku.
- 3. stupeň - dohorievanie v nechladenom spaľovacom priestore. Drevené uhlie je spaľované na rošte za dostatočného prístupu vzduchu. Reaguje so vzduchom a uvoľňuje horľavý oxid uhoľnatý, ktorý je následne spaľovaný. Nespáliteľné zbytky sú strhávané tryskou do popolníka.
Výhodou takého prístupu je, že každá fáza spaľovania má vytvorené optimálne podmienky, a to ako v regulovanom množstve primárneho a sekundárneho vzduchu, tak aj v optimálnom rozvrstvení teplôt pre jednotlivé fázy spaľovania. Tento systém spaľovania je ekonomickejší, ako spaľovanie pevného paliva klasickým horením.
Ako funguje splyňovací kotol na drevo UKP SMART? | Inovatívne a efektívne vykurovanie!
Účinnosť a prevádzka
Takto riadený systém spaľovania zaručuje vysokú účinnosť - často až 90 %. Pritom výkon kotla možno plynulo regulovať od 40 % do 100 %, niekedy aj nižšie. Spaľovací priestor vrátane dýzy sa vyrába zo žiaruvzdorných keramických materiálov. Riadenie prevádzky kotla zabezpečuje elektronický regulátor v závislosti od prevádzkovej teploty a jej predvoľby, čo umožňuje automatickú bezobslužnú prevádzku kotla. Výkon kotla sa reguluje privretím klapiek alebo reguláciou otáčok ventilátora. Vzhľadom na vysoký stupeň automatizácie prevádzka splyňovacích kotlov kladie minimálne nároky na obsluhu. Obsah násypky dreva stačí minimálne na 8 až 12 hodín prevádzky pri strednom výkone. Väčšina splyňovacích kotlov umožňuje prevádzku v tzv. „tepelnej rezerve”, keď kotol vydrží v útlme až 24 hodín bez zásahu obsluhy. Aj po uplynutí tejto lehoty spínacie hodiny zabezpečia nábeh kotla na plný výkon. Popol sa odstraňuje približne raz za 3 až 5 dní. Pri automatickej prevádzke s dodávaním paliva zo zásobníka pracuje kotol bezobslužne. Útlmový režim zabezpečuje potrebnú dodávku tepla počas denných aj nočných hodín.
Palivo a inštalácia

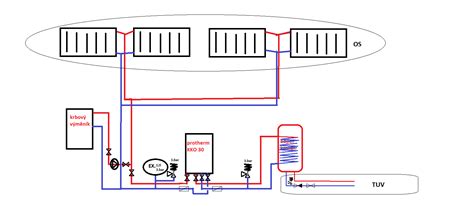

Kotly sú určené na montáž do systému s núteným obehom aj samotiažnou cirkuláciou, čím ich za určitých podmienok možno použiť aj do rekonštruovaných vykurovacích sústav. Kotol zvyčajne musí mať samostatný komín, dostatočne tepelne izolovaný. V splyňovacích kotloch možno spaľovať suchú drevnú hmotu od štiepok cez polená s dĺžkou viac ako 50 cm a priemerom až 30 cm až po drevené brikety alebo pelety. Kotly na drevné štiepky sa používajú najmä v zdrojoch tepla s väčšími tepelnými výkonmi. Predpísané palivo je suché štiepané a polenové drevo, o min. 12% a max. 20% vlhkosti a s výhrevnosťou 15-17 MJ/kg. Je možné spaľovať aj veľkokusý drevený odpad s hrubými polenami. Výkon kotla je závislý na stupni vlhkosti dreva.
Hoci romantickú atmosféru navodenú praskaním voňavého dreva so splyňovacím kotlom na drevo nezažijete, pretože celý proces prebieha v uzavretom priestore, kúrenie drevom má mnohé výhody.
Splyňovanie dreva je staronovou technológiou, ktorá vylepšuje účinnosť tepelnej techniky. Na princípe splyňovania pracuje aj takmer každý moderný kotol na biomasu. Drevené pelety sú v podstate zvyšky z drevospracujúceho priemyslu - zlisované piliny. Majú priemer do 1 cm a dĺžku niekoľko centimetrov. Keďže sú lisované pod vysokým tlakom, majú vysokú hustotu i výhrevnosť a zostáva po nich málo popola. Na rozdiel od kotla na kusové drevo je vykurovanie peletami regulované automaticky, a to vrátane zásobovania palivom či dokonca odstraňovania popola z kotla. Kotol si prísun peliet kedykoľvek spomalí alebo zastaví podľa aktuálnej potreby tepla. Pelety môžete mať uložené v skladovacom sile a do kotla ich dať dopravovať automaticky pomocou závitového či sacieho dopravníka. Lacnejšou a priestorovo úspornejšou alternatívou je poloautomatická prevádzka s malým zásobníkom, ktorý je súčasťou kotla. Nevýhodou je, že ste odkázaní na nákup a dopravu štandardizovaných peliet.
Porovnanie typov kotlov na drevo
| Typ kotla | Princíp horenia | Účinnosť | Výhody | Nevýhody / Poznámky |
|---|---|---|---|---|
| Prehorievací kotol | Vzduch vniká zospodu, prechádza celým objemom paliva | ~50 % | Jednoduchá konštrukcia | Nízka účinnosť, rýchle prehorenie, neúplné spaľovanie plynov, nevhodné pre drevo |
| Kotol so spodným horením | Vzduch privádzaný len k časti paliva, horí len spodná vrstva | ~65 - 75 % | Vyššia účinnosť ako prehorievacie, účinnejšie horenie plynov vďaka keramike | Vyžaduje dodatočný vzduch pre horenie plynov |
| Splyňovací kotol | Pyrolytická destilácia, trojstupňové spaľovanie | Až 90 % | Veľmi vysoká účinnosť, nízke emisie, automatická regulácia, dlhá doba prevádzky bez obsluhy, možnosť spaľovať rôzne formy dreva | Vyššia počiatočná investícia, zložitejšia konštrukcia, žiadne "praskanie ohňa" |
Regulácia a optimalizácia prevádzky
V kotli je možné kúriť stáložiarnym spôsobom, tzn. pri udržaní ohňa cez noc bez nutnosti denného rozkurovania v zimnom období. Regulácia výkonu sa vykonáva záklopkou na zadnej strane kotla, ktorá je ovládaná regulátorom výkonu. Tento automaticky podľa nastavenej výstupnej teploty vody (80-90°C) otvára alebo zatvára záklopku. Regulátor výkonu - Jedná sa o termostatický retiazkový regulátor spaľovacieho vzduchu pre reguláciu tepelných zdrojov na tuhé palivá, ako je splyňovací kotol. Kovová konštrukcia a kompozitná hlavica zaisťuje odolnosť voči vysokým teplotám a mechanickému poškodeniu. Termostatický člen od popredného svetového výrobcu garantuje veľkú presnosť a dlhú životnosť regulátora. Regulátor má štandardnú páku 120 x 145 mm, ohyb 120°, regulačný rozsah 30-90°C a maximálne zaťaženie reťaze 0,8 kg.
Vhodným riešením problému podchladzovania kotla je použitie zmiešavacieho zariadenia, takzvanej čerpadlovej skupiny (Regumat Attack-Oventrop, Atmos Ladomat), alebo samostatného termoregulačného zmiešavacieho ventilu. Obidve riešenia umožňujú vytvorenie oddeleného kotlového a vykurovacieho okruhu. Takto sa zabráni podchladzovaniu kotla pod 65°C a tým sa zníži kondenzácia vodných pár, kyselín a dechtov v násypke kotla. Zmiešavacie zariadenie Regumat udržuje konštantnú teplotu vratnej vykurovacej vody vstupujúcej do kotla na 65°C pri nastavení termostatickej hlavice na 5-6 stupni. Pri použití samostatného termoregulačného zmiešavacieho ventilu je možné nastavením klapky regulovať teplotu vykurovacej vody nezávisle na teplote vody v kotly.
Malé zdroje tepla pri zníženom výkone produkujú viac emisií. Množstvo vypúšťaných emisií závisí od mnohých faktorov. Nie je to iba prerozdelenie a intenzita spaľovacieho vzduchu, či teplota spalín v komíne. Dôležitý je aj tvar spaľovacej komory, veľkosť pahreby, umiestnenie paliva v komore, umiestnenie, rozloženie a teplota vstupujúcich vzduchov do procesu spaľovania. Taktiež tesnosť vykurovacieho zariadenia a teplota spaľovacej komory kotla. Ak sa splyňovací kotol prevádzkuje pri zníženom výkone, množstvo emisných látok v spalinách stúpa. No existuje riešenie, ako aj pri tejto prevádzke obmedziť emisie. Spočíva v jednoduchej úprave konštrukcie zdroja tepla. Tým je odstránenie vodného roštu.
Výhody moderného vykurovania drevom
Kotly na drevo, najmä tie moderné s účinným spaľovaním, ponúkajú rad výhod, ktoré z nich robia atraktívnu alternatívu pre vykurovanie domácností.
- Ekonomická výhodnosť: Kusové drevo i pelety patria k najlacnejším palivám na trhu. Platí to i napriek vysokému dopytu po nich, ktorý paradoxne vyvolalo zdražovanie plynu a elektriny. No vykurovanie peletami je oproti zemnému plynu stále lacnejšie o cca 15 % a oproti elektrine viac než trojnásobne. Úspora paliva dosahuje rádovo 40%, pričom je nízka emisia spalín, čím majú menší negatívny dopad na životné prostredie. Vyššia účinnosť má za následok nižšiu spotrebu paliva. Výhodou týchto kotlov je i nezávislosť od plynovej prípojky a kolísajúcich cien plynu a elektriny.
- Ekologická šetrnosť: Kvalitné spaľovanie dostatočne vysušeného dreva v moderných kotloch nemá až taký negatívny vplyv na ovzdušie, ako by ste si mohli myslieť. Emisie pevných častíc sú minimálne. Produkcia CO2 pri spaľovaní biomasy sa považuje za uhlíkovo neutrálnu, keďže do ovzdušia sa uvoľňuje len také množstvo CO2, aké strom do seba naviazal v podobe uhlíka počas svojho života procesom fotosyntézy. Navyše drevo je obnoviteľný zdroj energie. Nezabúdajte, že na rozdiel od plynu je drevo obnoviteľným zdrojom energie.
- Podpora lokálnej ekonomiky a energetickej nezávislosti: Ak budete mať kotol na drevo a vykurovať drevom z domácich lesov, podporíte energetickú nezávislosť a vznik pracovných miest. Slovenské drevo nemusí do vášho kotla putovať stovky či tisícky kilometrov.
- Možnosť dotácií: Z programov Zelená domácnostiam a Obnov dom môžete získať dotáciu do 1 500 € na kotol spaľujúci biomasu (kam patria aj kotly na drevo a pelety). Podmienky sa však priebežne menia. Program Zelená domácnostiam, ktorý dotačne podporuje využívanie obnoviteľných zdrojov energie (OZE), sa v polovici roka 2025 zastavil. Slovenská inovačná a energetická agentúra avizovala pokračovanie projektu, no niektoré pravidlá sa zmenia. Od roku 2015 program Zelená domácnostiam podporil desaťtisíce inštalácií.
Časy, keď kotol na tuhé palivá zamoroval dymom široké okolie, sú dávno preč.
