Spoľahlivé teplo pre váš domov je základom komfortu. Kotly MODRATHERM ZEUS predstavujú tradičný zdroj tepla v modernej podobe, vyrobený na Slovensku a overený v tisíckach domácností. Tieto robustné slovenské kotly sa vyznačujú vysokou účinnosťou, dlhou životnosťou a jednoduchou obsluhou. Sú ideálnym riešením pre rodinné domy, dielne či menšie prevádzky, kde sa kladie dôraz na spoľahlivosť, dostupné palivo a nízke prevádzkové náklady.
Základné charakteristiky a konštrukcia kotlov MODRATHERM ZEUS
Kotly MODRATHERM ZEUS sú určené najmä na spaľovanie dreva, uhlia alebo brikiet. Vďaka svojej jednoduchej konštrukcii, vysokému výkonu a nízkym stratám patria medzi najobľúbenejšie univerzálne kotly na tuhé palivo na Slovensku. Kotol MODRATHERM ZEUS 25 predstavuje teplovodný oceľový kotol určený na spaľovanie tuhých palív, primárne biomasy, ako je kusové drevo. Okrem dreva je možné v kotle spaľovať aj drevné brikety alebo uhlie.

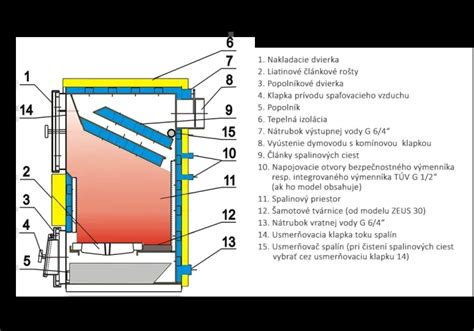

Konštrukčné vlastnosti a materiály
Kotlové teleso je vyrobené z vysokokvalitného oceľového plechu. Steny spaľovacej komory, ktoré sú priamo v kontakte s plameňom a vodou, majú hrúbku 5 mm, zatiaľ čo steny prichádzajúce do styku iba s vodou sú hrubé 3 mm. Izolačný kryt kotla je vyrobený z oceľového plechu hrúbky 1 mm (v niektorých variantoch 0,8 mm) a je povrchovo upravený technológiou statického nanášania práškovej farby. Tepelnú izoláciu zabezpečuje minerálna vata, ktorá je chránená hliníkovou fóliou.
Kotol je vybavený článkovým liatinovým roštom, ktorý zabezpečuje dlhú životnosť. Na želanie je možné kotol dodať s roštovou plochou s monolitickým roštom a žiarobetónovými tvarovkami LacFire 1550/30. V spodnej časti spalinového priestoru sa v závislosti od prevedenia nachádzajú aj tvarovky zo šamotu. Moderné konštrukčné riešenie teplovýmenných plôch a spaľovacieho priestoru zaručuje dokonalosť spaľovania s vysokou účinnosťou a nízkou tvorbou škodlivých látok v spalinách.
Na rozdiel od niektorých konkurenčných kotlov na trhu, ktoré majú roštovú plochu z oceľových trubiek naplnených vodou, pričom toto konštrukčné riešenie je nevhodné, naše kotly majú v spodnej časti spalinového priestoru roštovú plochu z masívnych liatinových roštov s dlhou životnosťou spolu aj s tvarovkou zo šamotu. Hlavný, funkčne podstatný rozdiel je v roštovej ploche.
Technické parametre a výkon
Tepelný výkon kotla sa pohybuje v rozmedzí od 8 do 42 kW, pričom najvyšší prevádzkový pretlak je 0,25 MPa (2,5 baru). Kotol je navrhnutý primárne na spaľovanie dreva s obsahom vlhkosti do 20%. Objem vody v kotle sa pohybuje od 50 do 68 litrov. Účinnosť spaľovania sa pohybuje v rozmedzí 74 - 78%. Odporúčaný ťah komína je 15 Pa.
Kotly sú určené najmä na spaľovanie dreva s obsahom vody do 20% s maximálnou dĺžkou až do 550 mm.
| Technické údaje | Typ kotla ZEUS 25 | Typ kotla ZEUS 30 | Typ kotla ZEUS 35 | Typ kotla ZEUS 40 |
|---|---|---|---|---|
| Rozsah tepelného výkonu (min/max) [kW] | 8/27 | 10/32 | 12/37 | 14/42 |
| Účinnosť [%] | 74 - 78 | |||
| Doporučené palivo (EN 303-5) | guľaté drevo mäkké A1 a tvrdé A2, štiepané drevo B1, maximálna vlhkosť paliva 20% | |||
| Náhradné palivo | drevené brikety, uhlie | |||
| Maximálna dĺžka dreva [mm] | 400 | 550 | 550 | 550 |
| Objem vody [l] | 50 | 56 | 68 | 68 |
| Tlaková strata kotla pri V=1,5 m3.h-1 (∆ p=2V2) [mbar] | 3,1 | 3,2 | 4,7 | 5 |
| Prikladací priestor [l] | 61 | 83 | 110 | 110 |
| Doporučený ťah komína [Pa] | 15 | |||
| Maximálny prevádzkový tlak kotla [bar] | 2,5 | |||
| Max. tlak bezpečnostného výmenníka [bar] | 6 | |||
| Rozmery plniaceho otvoru (š x v) [mm] | 290 x 360 | 390 x 360 | 390 x 360 | 390 x 360 |
| Rozmery kotla (š x v x h) [mm] | 435x1050x760 | 435x1050x910 | 535x1050x910 | 535x1050x910 |
| Celková hmotnosť kotla [kg] | 200 | 237 | 280 | 282 |
| Pripojovací priemer hrdla odvodu spalín [mm] | 150 | |||

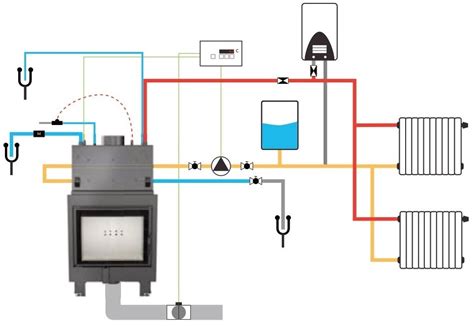

Možnosti prevedenia a pripojenia
Kotly Modratherm Zeus sa dodávajú v niekoľkých základných prevedeniach:
- Prevedenie 1: Bez dodatočného výmenníka, určené pre otvorené vykurovacie systémy bez obehového čerpadla. V kombinácii s DBV2 je možné použiť aj v systémoch s čerpadlom.
- Prevedenie 2: S integrovaným medeným bezpečnostným výmenníkom, ktorý slúži ako ochrana kotla proti prehriatiu.
- Prevedenie 3: S integrovaným medeným výmenníkom na prietokový ohrev teplej úžitkovej vody (TÚV), prípadne aj s bezpečnostným medeným výmenníkom pre ochranu proti prehriatiu.
V prípade typového prevedenia s doplnkovým číselným označením "2" je zabudovaný integrovaný medený výmenník, ktorý zabezpečuje ochrannú funkciu kotla proti prehriatiu. V modifikáciách s ohrevom TÚV (doplnkové číselné označenie "3") zabezpečuje súbežne aj prietokový ohrev TÚV do zásobníka. Kotol je možné pripojiť k vykurovacej sústave závitovými spojmi G 6/4". Napojovacie nátrubky bezpečnostného výmenníka sú vyhotovené so závitmi G 1/2". Kotol nemá zabudovaný teplomer a tlakomer, ale má na ne pripravené predprípravu.
Pokročilé regulačné a ovládacie systémy MODRATHERM
Kotly MODRATHERM sa vyznačujú mimoriadne jednoduchou obsluhou. Je to výsledok použitia intuitívnych regulátorov, ktoré riadia mnohé procesy vo vykurovacej inštalácii. Regulátory pecí používané v kotloch MODRATHERM sú riešenia umožňujúce riadenie procesu výroby a rozvodu tepla v domácnostiach. Ich hlavnou funkciou je presné nastavenie prevádzkových parametrov kotlov - od jednoduchých kotlov na tuhé palivá, cez splyňovacie kotly s Lambda sondou a servopohonmi až po pokročilé automatické kotly ústredného kúrenia. Cieľom je zabezpečiť ekonomické spaľovanie pri zachovaní optimálneho tepelného komfortu pre užívateľov.
Regulátory a ich funkčnosť
Moderné regulátory, ktoré sú používané vo vybraných modeloch kotlov MODRATHERM, ponúkajú široké možnosti nastavenia, čo umožňuje presné prispôsobenie rôznym vykurovacím zariadeniam - bez ohľadu na to, či sa jedná o kotly na pelety alebo kotly na splyňovanie dreva a drevených brikiet. K produktom MODRATHERM sú ponúkané regulátory, ktoré voliteľne umožňujú diaľkové ovládanie teploty cez internet, čo zvyšuje komfort používania.
Regulátory kotlov v produktoch MODRATHERM robia viac než len reguláciu teploty. Ide o zariadenia, ktoré umožňujú komplexné riadenie celej vykurovacej inštalácie od ovládania čerpadla ÚK, cez reguláciu čerpadiel TÚV, až po pokročilé funkcie ako ovládanie podlahového čerpadla alebo pohonu zmiešavacieho ventilu. Navyše regulátory od renomovanej firmy TECH vďaka možnosti diaľkového ovládania a monitorovania umožňujú ovládanie vykurovania odkiaľkoľvek na svete. Bez ohľadu na to, aký regulátor pece je použitý v kotloch MODRATHERM, je vybavený grafickým displejom, ktorý uľahčuje obsluhu a programovanie.
Regulátory pecí v kotloch MODRATHERM predstavujú dôležitý prvok moderných vykurovacích systémov, zabezpečujú ich účinnosť, hospodárnosť a komfort používania aj pre užívateľov bez striktne technických znalostí. Ich výhodou je schopnosť presne riadiť spaľovací proces, čím sa výrazne zlepšuje tepelná účinnosť kotla a zároveň sa znižuje spotreba paliva a emisie škodlivých látok do ovzdušia. Moderné regulátory používané v peletových kotloch umožňujú aj diaľkové monitorovanie a riadenie vykurovacieho systému, čo poskytuje ďalšie pohodlie a umožňuje rýchlu reakciu na akékoľvek nepravidelnosti.
Vďaka použitiu pokročilých snímačov teploty regulátory starostlivo monitorujú prevádzkové podmienky kotla a vykurovacieho zariadenia, čo sa premieta do optimalizácie spaľovania a úspory paliva.
Ovládací panel - príklad funkcionality
- grafický displej 128 x 64 pixelov s LED podsvietením pre zobrazovanie stavu kotla
- tlačidlo ▲-prepínanie zobrazenia aktuálnych meraných hodnôt, funkcií resp. zvyšovanie nastavovanej hodnoty
- tlačidlo ◄- vypnutie odťahového ventilátora resp. posun výberu doľava
- tlačidlo ► - výber späť (ESC) resp. posun výberu doprava
- tlačidlo - prepínanie zobrazenia aktuálnych meraných hodnôt, funkcií resp. znižovanie nastavovanej hodnoty
- - zapnutie kotla, zobrazenie kruhového ovládača a následne vypnutie kotla resp. priloženie paliva (ventilátor na 100%) - ukončenie priloženia paliva - ak bol v stave priloženia - prechod do zvolenej úrovne menu, potvrdenie voľby, typu resp.
Braňo Král zo Štrasburgu: Ruský plyn, zmena ústavy a obrana Európy
Regulácia prívodu vzduchu a spalín
Odťahový spalinový ventilátor EBM-PAPST zabezpečuje spoľahlivý odvod spalín do dymovodu a konštantný pomer spaľovacieho vzduchu, ktorý je potrebný k ekologickému spaľovaniu s vysokou účinnosťou. Otvor pre prívod primárneho vzduchu sa nachádza na prednej strane kotla v ľavej spodnej časti. Otvor pre prívod sekundárneho vzduchu sa nachádza taktiež na prednej strane kotla v ľavej spodnej časti. Vzduch je privádzaný do kotla cez klapku v prednej časti kotla, ktorá je ovládaná automaticky motorickým servomotorom BELIMO CM24 a následne cez otvory v žiarobetónovej tryske sekundárneho vzduchu vstupuje priamo do vnútra žiarobetónovej spaľovacej komory, kde sa mieša s plynmi, ktoré sa uvoľňujú pri horení, čím dochádza k vyhoreniu škodlivých plynov.
Klapka je regulovaná automaticky regulátorom, ktorý vyhodnocuje množstvo kyslíka v spalinách meraného na Lambda sonde BOSCH LSU 4.9 v komíne kotla. Táto termostatická regulácia výkonu prebieha pomocou riadenia prívodu primárneho vzduchu. Termostatický regulátor ťahu pre kotly na tuhé palivá je určený pre reguláciu výkonu kotla otváraním alebo privieraním klapky prívodu spaľovacieho vzduchu. Výkon kotla upravuje tak, aby teplota pracovnej kvapaliny (vykurovacej vody, nemrznúcou zmesou, teplonosného oleja) na výstupe z kotla na tuhé palivá dosiahla hodnoty nastavené gombíkom.
Regulátor môže byť inštalovaný vo zvislej aj vodorovnej polohe. Pracuje automaticky podľa teploty pracovnej kvapaliny. Pohyb termostatického člena vyvolaný rastúcou teplotou pracovnej kvapaliny je pomocou pákového mechanizmu a retiazky prenášaný na klapku prívodu spaľovacieho vzduchu do zdroja tepla na tuhé palivá. Klapka sa zatvára a zdroj znižuje svoj výkon. Možnosť regulácie komínového ťahu pomocou komínovej klapky (odporúčaná hodnota 0,15 mbar) a možnosť inštalácie brzdičov spalín pre zvýšenie účinnosti prispievajú k optimalizácii procesu spaľovania.
Bezpečnostné prvky a ochrana kotla
Bezpečnostný ventil s pevne nastavenou hodnotou maximálnej teploty vykurovacej vody (95°C) chráni kotol proti prehriatiu. Tento bezpečnostný ventil (pri verziách kotla s doplnkovým číselným označením - 2, alebo - 3) sa inštaluje na výstupný nátrubok G 1/2" z bezpečnostného výmenníka. Splyňovacie kotly PYROGAS sú ekologické kotly na spaľovanie dreva a drevených brikiet. Bezpečná prevádzka kotla je zabezpečená 2 bezpečnostnými termostatmi a bezpečnostným výmenníkom proti prekúreniu.
Výberom kotlov MODRATHERM s vhodnými regulátormi od uznávaného výrobcu ERS alebo TECH si môžete byť istí, že každý aspekt vášho vykurovacieho systému je pod neustálou kontrolou.
