Vykurovacie zariadenie sa vždy počíta pre určitý tlak a tlak v systéme. Plynové kotly nie sú výnimkou z tohto pravidla. Expanzná nádoba je neoddeliteľnou súčasťou každého vykurovacieho systému, vrátane tých od značky Junkers. Jej hlavným účelom je eliminovať vplyv expanzie vykurovacej vody. Keď sa voda ohrieva, prirodzene sa rozpína, čo spôsobuje nárast tlaku v uzavretom systéme.
Ak by tlak nebol regulovaný, mohlo by dôjsť k poškodeniu potrubia, ventilov alebo iných častí vykurovacieho zariadenia. Inštalácia expanzných nádob vopred pomáha zabrániť tomuto vývoju, čím zabezpečuje dlhú životnosť a efektívnu prevádzku vykurovacieho systému.
Ako funguje expanzná nádoba a jej ventil
Expanzné nádoby sú uzavreté nádoby, ktoré sú rozdelené do dvoch fragmentov pomocou gumových membrán. Oceľové telo nádoby je rozdelené na dve časti vnútorného priestoru. Jedna časť je priestor, kde je stlačený plyn (vzduch), a druhá časť je priestor na odber vykurovacej vody. Membrána sa pohybuje podľa toho, ako sa mení objem vody. Expanzná nádoba tak absorbuje nadbytočný tlak a udržuje systém v rovnováhe.
Na strane stlačeného vzduchu je inštalovaný ventilček, ktorým sa vzduch pri úniku z expanznej nádoby opätovne dofúka. Tento ventilček je kľúčový pre udržanie správneho predtlaku. Ventilček je inštalovaný vo väčšine prípadov na opačnej strane ako je prívod vody, avšak v niektorých prípadoch sú ventily inštalované na strede expanznej nádoby alebo na strane prívodu vody do nádoby. Expanzná nádoba má teda dve hlavné časti: časť naplnenú vodou a časť naplnenú vzduchom alebo dusíkom. Keď sa voda v systéme ohrieva, zväčšuje svoj objem, a tým stláča vzduch v nádobe.
Expandér pomáha uhasiť hydraulické otrasy vytvorené vzduchovými uzávermi a náhle uzavretie armatúry. Nádrže budú schopné vykonávať túto funkciu, ak ich umiestnite na spätný chod chladiacej kvapaliny priamo pred kotlom.
Dôležitosť správneho tlaku v expanznej nádobe
Správne natlakovanie expanznej nádoby je kľúčovým faktorom pre efektívne a bezproblémové fungovanie vykurovacieho systému. Dôležité je vedieť, že tlak musí byť určený vo vnútri vzduchovej dutiny vstupujúcej do prázdnej nádoby, presne pri teplote 20 °C. Tento predtlak sa rovná statickému tlaku celého vykurovacieho systému.
To znamená, že v čase vypustenia systému bude nádrž úplne prázdna a celý jej objem môže byť použitý na korekciu tepelnej rozťažnosti vody alebo nemrznúcej zmesi. Ak je tlak v expanznej nádobe správne nastavený, systém funguje hladko a bez problémov. Každá expanzná nádoba v kotli je štandardne z výroby natlakovaná v priestore na vzduch na 1 až 1,2 bar. Priemerná hodnota zabezpečujúca normálnu prevádzku vykurovacieho systému je 1,2 bar. Pre rodinný dom sú typické hodnoty systémového tlaku od 1,5 do 2,0 barov.
Napríklad, nádrže na dvojokruhových kotloch Baxi, ako je uvedené v návode, musia pracovať pri tlaku 0,5 bar, avšak pre zabezpečenie normálneho fungovania zariadenia sa odporúča tlak 0,8 až 1 bar. Zabudovaný expandér s objemom 6 litrov stabilne pracuje s vykurovacími systémami s objemom približne 75 litrov (vody).
Dôsledky nesprávneho natlakovania
Nesprávne natlakovanie expanznej nádoby môže mať viaceré negatívne dôsledky. Ak je tlak príliš nízky, expanzná nádoba nebude schopná správne regulovať tlak v systéme. Jedným z najbežnejších problémov je prasknutie membrány v expanznej nádobe. Membrána, ktorá je zodpovedná za oddelenie vody a vzduchu v nádobe, môže byť preťažená, ak je tlak nesprávny. Oprava v tomto prípade často nie je možná a je potrebná výmena nádoby.
Ďalším dôsledkom nesprávneho natlakovania je neefektívne vykurovanie. Ak tlak nie je správne nastavený, systém nemusí správne fungovať, čo vedie k vyššej spotrebe energie. Ak snímač plynového kotla zistí, že tlak vo vykurovacom zariadení klesol na 0,7 baru alebo menej, dáva pokyn vypnúť ohrievač. Ak necháte všetko tak, ako je, môžete naraziť na núdzové zastavenia kotla.
Často sa tlak postupne znižuje a po sérii prívodov do kotla nádrž zlyhá. Stáva sa tiež inak: tlak vo vykurovacom okruhu je na maximálnej prípustnej úrovni, ale nádrž nebola opravená a zostala bez tlaku. Akonáhle sa vykurovací systém zastaví a začne sa ochladzovať, tekutina sa zmršťuje, zmena tlaku nebude opravená. V dôsledku toho sa kotol dostane do „nehody“.
Ďalším pravdepodobným scenárom je, že je potrebné systematicky a bez udania dôvodu dodávať novú vodu. Napríklad okruh teplej vody funguje a manometer ukazuje pokles tlaku, kotol prestane pracovať. Pretože tepelná rozťažnosť nie je kompenzovaná, vyhrievanie chladiacej kvapaliny resetuje jeho prebytok bezpečnostnými ventilmi. Ak si túto situáciu nevšimnete včas, môžete čeliť vážnym problémom.
AKO FUNGUJE EXPANZNÁ NÁDRŽ / PREČO JE DÔLEŽITÉ ICH MAŤ.
Kontrola a dopĺňanie tlaku expanznej nádoby

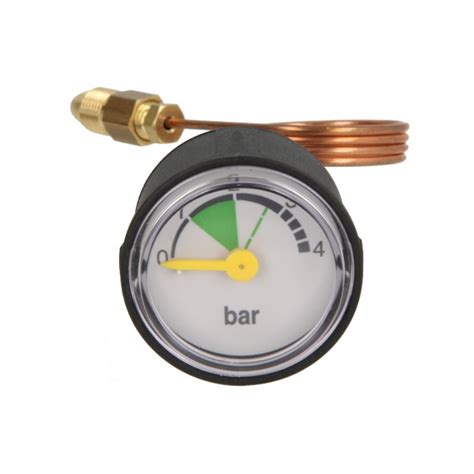

Je veľmi dôležité skontrolovať skutočný tlak v expanzných nádobách. Na tento účel sa takmer vždy používajú manuálne meradlá, pretože väčšina vzduchových komôr je vybavená typovými ventilmi, ako sú automobilové alebo bicyklové pneumatiky. Problém môže nastať, ak je kotol pripevnený na stenu, kde sú kompenzačné zariadenia často na zadnej stene a ich použitie je ťažké. Riešením je použitie kompaktného mobilného tlakomeru.
Akonáhle sa zistí odchýlka indikátora smerom nadol, vzduch by sa mal správne dočerpať. Každý výrobca plynových kotlov odporúča spotrebiteľom merať tlak v nádrži ročne. Expanznú nádobu v kotli je nutné kontrolovať minimálne jedenkrát ročne. Treba pripomenúť, že čerpanie sa vykonáva len vtedy, keď je nádrž úplne prázdna, na to vypustite vodu z kotla. Pri kontrole je nutné nádobu odpojiť od vykurovacej sústavy a vypustiť vodu z expanzomatu. Najjednoduchším spôsobom je použitie bicyklovej pumpy pri monitorovaní výsledku ručným tlakomerom.
Kroky na natlakovanie expanznej nádoby
- Skontrolujte tlak: Prvým krokom je skontrolovať aktuálny tlak v expanznej nádobe pomocou manometra. Tlak by mal byť nastavený podľa pokynov výrobcu vykurovacieho systému, zvyčajne sa odporúča tlak v rozmedzí 1 až 1,5 baru.
- Vypustite prebytočnú vodu: Ak je tlak príliš vysoký, je potrebné vypustiť prebytočnú vodu zo systému. To sa robí cez vypúšťací ventil alebo cez odvzdušňovací ventil na expanznej nádobe.
- Natlakujte expanznú nádobu: Použite pumpu alebo kompresor na natlakovanie expanznej nádoby. Postupujte opatrne, aby ste nepretlakovali nádobu, pretože by to mohlo viesť k poškodeniu membrány.
- Skontrolujte tlak po natlakovaní: Po natlakovaní skontrolujte tlak v nádobe znova. Tlak by mal byť v predpísanom rozmedzí. Ak je tlak stále príliš vysoký alebo nízky, zopakujte kroky a uistite sa, že všetky ventily sú správne uzavreté.
- Opätovná kontrola systému: Po úspešnom natlakovaní expanznej nádoby spustite vykurovací systém a sledujte, či funguje správne.
Natlakovanie expanznej nádoby nie je zložitý proces, ale vyžaduje si presnosť. Pretože manometre automobilov a bicyklov merajú tlak v MPa, je potrebné porovnať ich hodnoty s tlakom vo vykurovacom systéme (vyjadrené v baroch alebo kgf/sq. cm). Jedna tyč zodpovedá 100 kPa. Nemali by ste predpokladať, že tlak vystavený v továrni bude ideálny pre praktické potreby.
Čerpaná nádrž nefunguje dobre, pretože vzduch vytlačí chladiacu kvapalinu von. Ak je všetko správne nastavené, ale poistné ventily pokračujú v pravidelnom vypúšťaní vody, problém je s najväčšou pravdepodobnosťou v príliš malom objeme expandéra. Preto stojí za to vybrať nádrže, ktoré dokážu pojať 10% celkového množstva cirkulujúceho chladiva v systéme, alebo ešte viac. Pretože nádrž neposkytuje armatúry pre tlakomery, musia byť pripojené k vsuvke, ktorá je umiestnená na opačnej strane ako je plniaci okruh chladiacej kvapaliny. Pri použití tlakomeru sa odporúča po 10 minútach po vypnutí kotla počkať, aby sa cirkulácia zastavila. Keď je nádrž zabudovaná do samotného kotla, je potrebné vypnúť nielen uzatváracie ventily, ale aj prietok chladiacej kvapaliny a jej spätný zdvih.
Časté problémy a kedy zavolať odborníka
Nedbanlivosť alebo nezodpovedný prístup môže priniesť množstvo problémov. Ak majitelia domu pri pohľade na manometer zistia, že z vykurovacieho systému uniká tlak, často sú zo začiatku znepokojení, keďže problém, ktorý sa prejaví napríklad studenými vykurovacími plochami, môže mať veľa príčin.
Pokiaľ je tlak vo vykurovacom systéme skutočne nízky, môže to mať rôzne dôvody. Z vykurovacieho systému uniká tlak, ak uniká zo systému voda. To sa však nestáva len v prípade poškodení, ale aj pri pravidelnom odvzdušňovaní radiátorov. Odvzdušňovací ventil na vykurovacích plochách je pritom tak dlho otvorený, až kým neprestane unikať vzduch. Ak sa tento postup opakuje často, môže to viesť k úniku vody, a tým aj k poklesu tlaku vo vykurovacom systéne. V tomto prípade pomôže doplnenie vody do vykurovacieho systému.
Ďalším dôvodom klesajúceho tlaku zariadenia môže byť defektná expanzná nádoba. Môžete to zistiť poklopaním alebo trochou tlaku na kolík ventilu. Expanzná nádoba by mala znieť pri poklopaní duto. Defekt pri kontrole ventilu zistíte tak, že kvapká voda. Poistný ventil má chrániť vykurovací systém pred vysokým tlakom. Otvára sa po dosiahnutí vopred nastavenej hodnoty a vypúšťa vykurovaciu vodu. Pokiaľ je nastavenie poistného ventilu príliš nízke, otvorí sa príliš rýchlo a z vykurovacieho systému uniká tlak.
Aj netesnosti môžu mať za následok pokles tlaku vo vykurovacom systéme. V závislosti od rozsahu poškodenia sa to deje postupne alebo veľmi rýchlo. Pokiaľ sú netesnosti vo viditeľnej časti, rozpoznáte ich podľa vodných mlák alebo mokrých stien. Ak majitelia domu predpokladajú netesnosť v potrubí, ktoré je uložené pod omietkou alebo v podlahe, dá sa to skontrolovať napríklad pomocou termokamery. Ak je netesnosť v kotle, počas prevádzky to sotva vidieť, pretože v tomto prípade sa vykurovacia voda môže pri spaľovaní vypariť. Viditeľnou sa stane škoda v tomto prípade až vtedy, ak sa kotol na určitú dobu vypne a vznikne pod ním mláka.
Z vykurovacieho systému uniká tlak, ak uniká vykurovacia voda, alebo ak je poškodená expanzná nádoba. Pokiaľ voda uniká v dôsledku častého odvzdušňovania, majitelia domov si môžu sami doplniť vodu. Vo všetkých ostatných prípadoch odporúčame obrátiť sa na odborníka. Odborník vie presne diagnostikovať problém a zabezpečiť, že systém bude fungovať tak, ako má.
Expanzná nádoba v kotloch Junkers
Všetko o funkcii, kontrole a možných problémoch s expanznou nádobou v kotli Junkers je kľúčové pre jeho bezproblémovú prevádzku. Dozviete sa, ako zistiť pokles tlaku a kedy je potrebný zásah odborníka. V plynových kotloch Junkers (klasických alebo kondenzačných) sú najčastejšie expanzné nádoby s objemom od 5 litrov do 12 litrov, čo zodpovedá objemu vykurovacieho systému približne 70 až 160 litrov vody. Konštrukčne sú expanzné nádoby rozdelené na obdĺžnikové alebo kruhové. Pripojenie nádoby je podľa požiadaviek výrobcov kotlov.
Pre kotly Junkers a ich zásobníky existujú špecifické príslušenstvá pre poistné skupiny, ktoré chránia systém pred prekročením prípustného pracovného tlaku. Napríklad u zásobníkov Junkers radu SO..-1, SK..., ST..., SE..., SL... sa zvyčajne montuje redukčný ventil. Predpokladom je, aby bol namontovaný poistný ventil s otváracím tlakom 10 barov. Tieto detaily sú dôležité pre celkovú bezpečnosť a funkčnosť vykurovacieho systému Junkers. Ponúkame náhradné diely Junkers pre plynové kotle, vrátane komponentov pre expanzné nádoby. Máme diely pre obľúbené modely kotlov a bojlerov Junkers - Cerapur, Ceraclass, WR, ZE 24 a rady ďalších. Ak potrebujete pomoc s výberom správneho dielu pre vašu expanznú nádobu alebo jej ventil, radi vám poradíme.
