Chybové hlásenia kotla a komplexná diagnostika porúch obehového čerpadla

Pri prevádzke kotla na pevné palivo, plynového alebo elektrického kotla sa môže kedykoľvek objaviť chybové hlásenie. Na displeji sa zobrazia neznáme čísla, prípadne v kombinácii s písmenami. V takýchto situáciách je dôležité vedieť, ako postupovať, najmä ak nemáte okamžite k dispozícii servisného technika alebo návod na obsluhu.

Moderné kotly sú inteligentné zariadenia s vlastnou elektronikou a diagnostikou, ktorá neustále sleduje tlak, teplotu vody, množstvo plynu či správne spaľovanie. Ak niektorý z týchto parametrov nefunguje podľa špecifikácií, kotol to okamžite rozpozná a zobrazí chybový kód - kombináciu čísiel a písmen.

Je však dôležité zdôrazniť, že vždy je najlepšie kontaktovať autorizovaného servisného technika. Ako odborník dokáže presne diagnostikovať problém, pomôcť vám ho vyriešiť a predchádzať ďalším komplikáciám.

Typy kotlov a faktory ovplyvňujúce ich výber

Poznáme tri základné typy kotlov, ktoré sa využívajú najčastejšie:

• Plynový kotol
• Elektrický kotol

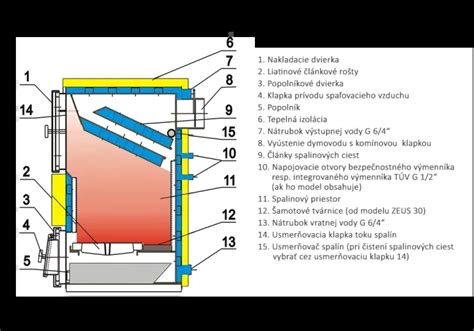

• Kotol na tuhé palivo

Výber správneho kotla ovplyvňuje rad faktorov, ako napríklad:

• Počet osôb v domácnosti
• Umiestnenie zariadenia
• Veľkosť tepelných strát objektu
• Iné špecifické požiadavky

Preto je dôležité poradiť sa s odborníkom, ktorý vám pomôže pri rozhodovaní. Správnym výberom predídete mnohým nepríjemnostiam a zbytočne vynaloženým nákladom. Zlá voľba kotla je častou príčinou zobrazovania chybových hlásení.

Najčastejšie poruchy kotla

Medzi najčastejšie poruchy patria:

• Pri plynových kotloch: zavretý uzáver plynu, nefunkčné batérie v priestorovom termostate, nefunkčná elektrická zásuvka pri plynovom termostate, použitie rozdvojky v elektrickej zásuvke.
• Nedostatočné množstvo vody v obehu ústredného kúrenia.
• Vysoká prašnosť prostredia alebo zanedbaný servis.

Ako predchádzať poruchám kotla

Najdôležitejším krokom k predchádzaniu poruchám je pravidelný servis kotla. Ak podceníte servis a preventívne prehliadky, je pravdepodobné, že chybové hlásenia sa budú objavovať častejšie. Preventívne prehliadky sa cenovo pohybujú od 20 do 100 €, ale ak ich robíte pravidelne, zvyčajne stačí jedna za rok. Táto investícia je neporovnateľne nižšia ako náklady na kúpu nového kotla.

Pravidelnou preventívnou prehliadkou sa dá predchádzať nepríjemným poruchám. Servisný technik vám môže ukázať, ako si poradiť v krízových situáciách a aké sú možnosti riešenia. Myslite predovšetkým na bezpečnosť vašej domácnosti. Nájdite si svojho servisného technika vo svojom okolí a zverte mu svoj kotol do rúk. Týmto spôsobom sa najefektívnejšie zbavíte chybových hlásení kotla.

Chybové hlásenia a problémy s obehovým čerpadlom

V prípade, že počas letnej sezóny vypínate obehové čerpadlo vo svojom vykurovacom systéme, môže dôjsť k jeho zablokovaniu. Tento nepríjemný problém môže viesť k poruchám celého vykurovacieho systému, predĺženiu doby jeho spustenia a v niektorých prípadoch aj k finančne náročným opravám. Preto je dôležité venovať obehovému čerpadlu pozornosť a pravidelne ho kontrolovať.

Ako spoznať nefunkčné obehové čerpadlo

S príchodom zimy môže nastať situácia, kedy spustíte kotol, čerpadlo je zapnuté, ale voda necirkuluje a radiátory môžu zostať chladné. Práve to je signál, že obehové čerpadlo nepracuje, ako má. Tiež na samotnom čerpadle Grundfos, na rozdiel od zelenej farby kontrolky, môže svietiť červená. Nefunkčné či pokazené obehové čerpadlo poznáte podľa niekoľkých ďalších ukazovateľov. Môže vydávať neobvyklé zvuky, ako bzučanie alebo klepanie, niekedy nie je počuť žiadny zvuk, alebo naopak vibruje. Jasným znamením problému ale býva to, že potrubie je pred čerpadlom horúce, za čerpadlom chladné. To všetko ešte nemusí znamenať zásadný problém, väčšinou býva „len“ zablokované.

Príčiny zablokovaného obehového čerpadla

Príčin zablokovania obehového čerpadla môže byť viac. Jedným z najčastejších problémov, ktorý k blokáde vedie, je napríklad zlá kvalita čerpanej kvapaliny. Ak médium nezodpovedá platným normám, môže obsahovať nečistoty alebo sedimenty, ktoré sa usadzujú na vnútorných častiach čerpadla, najmä na rotore. Tieto usadeniny môžu obmedziť alebo úplne zablokovať pohyb rotora, čo znemožňuje správnu funkciu čerpadla. Kvalitu čerpanej vody je preto nutné pravidelne kontrolovať a dodržiavať odporúčané postupy údržby systému, vrátane jeho čistenia.

Ďalšou možnou príčinou problémov je zlé odvzdušnenie čerpadla pri jeho prvom spustení alebo po dlhšej dobe nečinnosti. Pokiaľ nie je čerpadlo riadne odvzdušnené, hromadí sa vo vnútri systému vzduch, ktorý bráni správnemu prúdeniu kvapaliny. To môže mať za následok nielen zníženie účinnosti čerpadla, ale aj jeho úplné zablokovanie. Pravidelná kontrola odvzdušnenia čerpadla a celého systému by preto mala byť súčasťou bežnej údržby vykurovacieho systému.

Ako postupovať pri zablokovaní obehového čerpadla Grundfos

Pokiaľ už k zablokovaniu obehového čerpadla dôjde, je dôležité postupovať správnym spôsobom, aby nedošlo k ďalšiemu poškodeniu. U čerpadiel rady Grundfos ALPHA, ktoré sú veľmi rozšírené predovšetkým v domácich vykurovacích systémoch, je možné zablokovaný rotor uvoľniť podľa nasledujúceho postupu:

1. Najprv vypnite prívod elektrickej energie do čerpadla. Nikdy nevykonávajte žiadnu údržbu na zapnutom zariadení.
2. Zatvorte ventily na oboch stranách čerpadla, aby ste zabránili prietoku vody počas údržby.
3. Pokiaľ bolo čerpadlo v prevádzke, nechajte ho vychladnúť, aby nedošlo k popáleniu pri manipulácii.
4. Uvoľnite tlak v systéme a vypustite zvyškovú vodu z čerpadla.

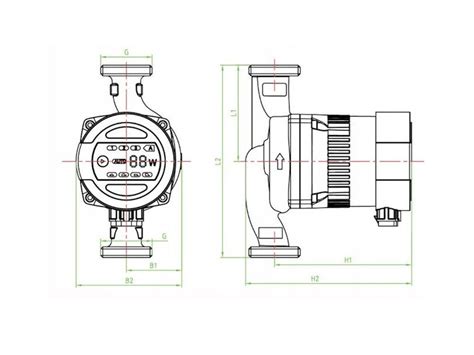

5. Pomocou skrutkovača alebo vhodného náradia odskrutkujte hlavu čerpadla a skontrolujte rotor. Odstráňte prípadné usadeniny, ktoré by mohli brániť jeho voľnému pohybu a pokúste sa rotor manuálne uvoľniť.

Tento postup môže pomôcť zablokovaný rotor uvoľniť a sprevádzkovať čerpadlo. Ak si nie ste istí, ako čerpadlo správne rozobrať, alebo pokiaľ problém pretrváva, je vždy lepšie konzultovať situáciu s odborníkom alebo servisným technikom, aby nedošlo k ďalšiemu poškodeniu zariadenia.

Uvoľnenie čerpadla ALPHA1L pomocou deblokačnej skrutky

U čerpadiel ALPHA1L je odblokovanie rotora ešte jednoduchšie, pretože je vybavené špeciálnou deblokačnou skrutkou. Táto skrutka je navrhnutá tak, aby umožnila ľahké manuálne uvoľnenie hriadeľa v prípade zablokovania. Ako na to?

1. Pomocou krížového skrutkovača zatlačte na deblokačnú skrutku.
2. Akonáhle pocítite odpor, otáčajte skrutkou proti smeru hodinových ručičiek.
3. Ak sa hriadeľ uvoľní a skrutka sa dá ľahko otáčať, je rotor opäť funkčný.

Tento jednoduchý a rýchly postup umožňuje majiteľom jednoducho čerpadlo uvoľniť bez potreby demontáže alebo špecializovaného náradia.

Prevencia zablokovania obehového čerpadla

Aby ste predišli problémom so zablokovaním rotora obehových čerpadiel Grundfos ALPHA2 alebo ALPHA3 v budúcnosti, môžete využiť špeciálnu funkciu tzv. letného režimu. Tá zaistí, že čerpadlo vykonáva pravidelný automatický pohyb aj v čase, keď nie je bežne v prevádzke. Tento pohyb pomáha predchádzať usadzovaniu nečistôt a zabraňuje zablokovaniu rotora, čo výrazne znižuje riziko poruchy pri opätovnom spustení vykurovacieho systému pred zimou.

Nezabudnite na odvzdušnenie po každej údržbe

Po každom zásahu, či už ide o uvoľnenie rotora alebo inú údržbu, je nutné čerpadlo a celý systém opäť odvzdušniť. Tento proces zaistí, že v potrubí nebude vzduch, ktorý by mohol obmedziť výkon obehového čerpadla alebo spôsobiť ďalšie zablokovanie. V prípade zablokovania je dôležité postupovať správne podľa uvedených krokov a v prípade potreby vyhľadať odbornú pomoc.

Špecifické chybové hlásenia kotlov a ich riešenia

Hoci sa väčšina kotlov riadi rovnakým princípom - sníma, vyhodnocuje a signalizuje odchýlky - každý výrobca používa vlastný systém kódovania porúch. Zatiaľ čo u jednej značky môže kód znamenať problém so zapaľovaním, u inej signalizuje úplne inú poruchu. Nie všetky chybové hlásenia znamenajú vážnu poruchu. Mnohé z nich upozorňujú na bežné prevádzkové stavy, ako napríklad nízky tlak vody v systéme, nedostatok plynu alebo dočasné zablokovanie horáka po výpadku elektriny. Ak sa však chyba po resete opakuje, kotol sa vypína alebo kód signalizuje problém s elektronikou, ventilátorom či čidlom, je čas zavolať servisného technika.

Protherm

Značka Protherm je súčasťou skupiny Vaillant Group a vyrába kotly v Skalici od roku 2001. Zameriavajú sa na kotly určené na ohrev vody, ktoré sa montujú s využitím elektronických pracovných postupov, čo znižuje riziko pochybenia.

• F0 Strata tlaku vykurovacej vody - tlak vykurovacej vody klesol pod 0,6 baru. Kotol je automaticky odstavený z prevádzky. Riešenie: Doplňte tlak vykurovacej vody na hodnotu 1-2 bar. Kotol by mal svoju činnosť obnoviť automaticky.
• F1 Prerušený snímač vratného potrubia - skontrolujte, či je snímač správne zapojený a či nie je poškodený. Ak je zapojenie v poriadku, ale snímač nefunguje, zavolajte servisného technika, pretože snímač môže byť poškodený.
• F3 Zvýšenie teploty vykurovacej vody - teplota vykurovacej vody prekročila 95°C. Riešenie: Vypnite a znova zapnite kotol. Prevádzka sa obnoví po vychladnutí vody. Problém môže byť aj v zanesení čerpadla alebo filtra (pri starších kotloch F3 zodpovedá F20).
• F20 (predtým F3) Prehriatie kotla - kotol sa prehrial a vypol. Po vychladnutí obnoví svoju činnosť. Ak sa hlásenie opakuje, zavolajte servis, môže byť upchatý filter.
• F22 Nedostatočné množstvo vody - v systéme vykurovacej vody je nedostatočné množstvo vody. Kotol sa automaticky odstaví z prevádzky. Riešenie: Doplníte okruh vykurovanej vody správnym množstvom a zresetujte kotol. Najvhodnejšie je však zavolať servisného technika, ktorý to vykoná správne.

Buderus

Značka Buderus patrí pod spoločnosť Bosch Thermotechnika a môže sa pochváliť históriou dlhšou ako 280 rokov, založená bola už v roku 1731. Dnes ponúka komplexné riešenia vykurovacích systémov.

• „2C“ Bezpečnostný senzor nad 95 °C (kotol GB112) - Riešenie: Kontrola prietoku vykurovacej vody kotlom, odvzdušnenie kotla, kontrola chodu čerpadla. Vyžaduje servis Buderus.
• „2E“ Plniaci tlak vykurovacieho systému je príliš malý - Riešenie: Kontrola tlaku vo vykurovacom systéme, dopustite vodu na tlak cca 1 bar. Môže ísť aj o chybné tlakové čidlo vykurovacej vody.
• „2F“ Malý nárast teploty po štarte - ak počas 13 sekúnd po štarte horáka nedošlo k zmene teploty, je nutná kontrola čidiel, uchytenia, kontrola obehového čerpadla. Volajte servisného technika Buderus.
• „2L“ Nie je prietok vykurovacej vody cez kotol pred štartom / Čerpadlo nefunguje - Riešenie: Kontrola očakávaného nárastu tlaku vo vykurovacom zariadení. Ak je chybné alebo upchaté čidlo tlaku vykurovacej vody, je potrebné ho vyčistiť alebo vymeniť. Ak je chybné obehové čerpadlo, je potrebné ho rozhýbať alebo vymeniť. Vyžaduje servis Buderus.
• „2P“ Teplotný gradient príliš vysoký - Riešenie: Kontrola plniaceho tlaku v expanznej nádrži, prípadné doplnenie, kontrola chodu čerpadla a vedenia bypasu, kontrola sitka na spiatočke do kotla, kontrola prietoku vykurovacej vody cez kotol (overiť, či nie sú uzatvorené vykurovacie telesá). Volajte servisného technika Buderus.
• „2U“ Nie je prietok vykurovacej vody kotlom / Rozdiel teplôt medzi údajmi snímača výstupu a snímača spiatočky je väčší ako 40 K - Riešenie: Kontrola prietoku vykurovacej vody, kontrola čerpadla, kontrola sitka na spiatočke do kotla, odvzdušnenie kotla. Volajte servisného technika Buderus.
• „2Y“ Chýba tachometrický signál obehového čerpadla - Pravdepodobne je chybné obehové čerpadlo. Volajte servisného technika Buderus.
• „4A“ Snímač na výstupe hlási cez 105 °C - Riešenie: Skontrolujte funkčnosť obehového čerpadla, prietok vykurovacej vody cez kotol (sitko, uzavretý kohút na vykurovacom vedení, zavzdušnenie). Volajte servisného technika Buderus.
• „4C“ Aktivovaný havarijný termostat (STB) - Riešenie: Kontrola tlaku vo vykurovacom systéme, prietoku vykurovacej vody kotlom, snímača teploty kotla, chodu čerpadla, odvzdušnenie kotla.

Viessmann

Značka Viessmann patrí medzi prémiových výrobcov vykurovacej techniky a je známa svojou precíznosťou a dôrazom na efektivitu. Vďaka integrovanej elektronike a snímačom Viessmann dokáže presne kontrolovať každý aspekt prevádzky - od spaľovania po obeh vody. Ak sa na displeji objaví chybové hlásenie, vždy sa riaďte pokynmi v návode a konkrétnym kódom, ktorý kotol zobrazuje.

Nasledujúca tabuľka uvádza niektoré bežné chybové hlásenia Viessmann súvisiace s prietokom, snímačmi a tlakom:

Junkers & Bosch

Značka Junkers, dnes patriaca pod koncern Bosch Thermotechnik, patrí medzi najznámejšie a najrozšírenejšie kotly v slovenských domácnostiach. Pri akejkoľvek odchýlke sa na displeji zobrazí chybový kód.

• Kód C6 Porucha ventilátora - Riešenie: Servis musí skontrolovať zapojenie, tlakové hadičky a funkciu ventilátora.
• Kód C4 Príliš nízky tlak vody - Riešenie: Doplňte vodu do systému, kým tlak na displeji nedosiahne 1,5 baru.

Problém s neustálym behom obehového čerpadla pri kotle JUNKERS ZB 7-22 A23

Majiteľ kondenzačného kotla JUNKERS ZB 7-22 A23 s ekvitermickým regulátorom TA 250 a externým obehovým čerpadlom sa potýka s problémom nepretržitého chodu oboch obehových čerpadiel (vnútorného aj externého) počas vykurovacej sezóny, čo predstavuje permanentný odber približne 2 x 70 W.

1. Pokus o riešenie: Paralelné zapojenie externého čerpadla

Pôvodným cieľom bolo napojiť externé obehové čerpadlo paralelne k vnútornému čerpadlu, s predpokladom, že sa vnútorné čerpadlo po určitom čase po skončení ohrevu vypne. Zistilo sa však, že aj vnútorné čerpadlo beží nonstop, dokonca aj keď sa voda vo výmenníku nezohrieva (v zimnom režime). V letnom režime (ohrev len TÚV) sa vnútorné čerpadlo po niekoľkých minútach po skončení ohrevu vypne.

Predpokladalo sa, že neustály beh čerpadla pri Junkersoch je spojený s protizamŕzacou funkciou aktivovanou pri vonkajšej teplote nižšej ako +5°C. Napriek nastaveniu tejto hodnoty na regulátore TA 250 na -5°C a vonkajšej teplote +15°C, čerpadlo stále bežalo nonstop. Externý snímač teploty funguje správne a regulátor TA 250 zobrazuje správnu teplotu.

Servisný technik tvrdí, že pri ekvitermickom režime sa vraj vnútorné čerpadlo nevypína a beží nonstop, čo je v rozpore s informáciami z iných zdrojov.

2. Pokus o riešenie: Zmena typu regulátora v menu kotla

Pokus o zmenu typu regulátora z typu 3 na typ 2 v menu kotla (s cieľom vyradiť ekvitermiku) nebol úspešný, pretože kotol neumožnil vypnúť ekvitermiku, keďže vie, s akým regulátorom komunikuje.

Test a závery

Vykonaný test potvrdil, že pri vonkajšej teplote +15°C a regulátore TA 250 stiahnutom na minimum (kotol teda neohrieval), čerpadlo bežalo celý deň bez zastavenia. Logicky by však obehové čerpadlo malo vypnúť po približne pol hodine po skončení ohrevu.

Rada servisného technika vymeniť regulátor za obyčajný priestorový a ohrev TÚV spínať hodinami sa nezdá byť najrozumnejším riešením. Zvažuje sa chyba v elektronike. Nová riadiaca doska stojí približne 300 eur, čo je pri 7-ročnom kotle nerentabilný náklad, keďže ostatné funkcie fungujú správne.

Návrhy riešenia (predpokladané autorom problému)

1. Snímanie informácie z ventilátora odťahu spalín: Ide o komplexné, no elegantné riešenie, ktoré by vyžadovalo výrobu vlastnej elektroniky na spracovanie riadiacich impulzov alebo výstupu zo snímača otáčok ventilátora, ktorý sa zapína pred spustením horáka.
2. Snímanie informácie z LED diódy indikujúcej zapnutie horáka: Jednoduchšie riešenie, kde sa informácia (0 V alebo 2 V) z LED diódy ľahko využije s prídavnou elektronikou na riadenie obehového čerpadla s oneskorením vypínania o približne 30 minút.
