Kotviace systémy hrajú kľúčovú úlohu pri zabezpečení stability a bezpečnosti fasádnych obkladov. Bez ohľadu na to, či ide o novostavbu alebo renováciu, správne navrhnutý a realizovaný kotviaci systém je nevyhnutný pre trvácnosť a odolnosť fasády voči poveternostným vplyvom, mechanickým záťažiam a iným vonkajším faktorom.
Kotviace systémy slúžia na upevnenie fasádnych panelov alebo iných obkladových materiálov k nosnej konštrukcii budovy. Ich úlohou je zaistiť, aby fasáda pevne držala na svojom mieste, odolávala zaťaženiam a zabezpečovala dlhodobú stabilitu. Naši odborníci vyhodnotia konkrétne podmienky projektu a odporučia najvhodnejšie riešenie.
Typy kotviacich systémov
Pri výbere kotviaceho systému je dôležité zvážiť špecifiká materiálu a estetické požiadavky projektu. Existujú rôzne prístupy k upevneniu obkladových materiálov:
- Mechanické kotviace systémy: Tieto systémy sú ideálne pre ťažšie materiály, ako sú kameň alebo keramické obklady.
- Chemické kotviace systémy: Tam, kde nie je možné použiť mechanické upevnenie, prichádzajú do úvahy chemické kotvy. Tieto systémy sú mimoriadne pevné a odolné a poskytujú maximálnu spoľahlivosť aj v náročných podmienkach.
- Skryté kotviace systémy: Tento typ kotiev je obzvlášť vhodný pre dizajnové projekty, kde je dôležitý ničím nerušený, čistý vzhľad fasády.
Spoločnosť JUNIK S&J má dlhoročné skúsenosti s návrhom a realizáciou kotviacich systémov pre rôzne typy fasád. Našim cieľom je poskytnúť vám nielen kvalitné produkty, ale aj komplexnú odbornú podporu, či už ide o návrh projektu, výber vhodných riešení alebo inštaláciu. Fasádne obklady stavebných konštrukcií majú množstvo takých vynikajúcich vlastností, že ich obľuba pretrváva roky, rovnako ako ich životnosť.
Prírodný kameň ako fasádny obklad a jeho vlastnosti
Prírodný kameň patrí medzi najstaršie stavebné materiály, ktorý sa pre svoje dobré vlastnosti používa dodnes. Medzi jeho výhodné vlastnosti patria najmä vysoká pevnosť, malá nasiakavosť, dobrá mrazuvzdornosť a trvanlivosť. Vyžaduje len minimálnu údržbu a dobre tlmí hluk.
Kameň je ako vysoko trvanlivý prírodný materiál odjakživa žiadaným stavebným prvkom. Výborná tepelná akumulácia a odolnosť voči väčšine vplyvov vonkajšieho prostredia navyše umožňuje jeho široké exteriérové využitie.
Povrchová úprava kameňa závisí od vlastností kameňa a požiadaviek na obklad. Kamenné platne hrubé 60 mm a viac môžu byť špicované alebo zrnované. Platne z pieskovca, opuky, neleštiteľných vápencov, mramorov, ónyxov, travertínov a podobne môžu byť ryhované alebo rázované.
TF panely - moderná technológia kamenných obkladov
Novú technológiu kamenných obkladov predstavujú TF panely, ktoré sú z mramorových alebo granitových platní s hrúbkou 5 mm spojených s nosnou voštinovou platňou. Takéto obkladové platne majú hrúbku 11 až 35 mm (v závislosti od požadovanej tuhosti) a hmotnosť iba 16 kg/m2. Podľa vyťaženého bloku môžu mať maximálne rozmery až 1 500 × 3 000 mm. TF panely sú veľmi pevné v lome, deväťkrát pevnejšie ako prírodné kamenné platne a dajú sa konkávne ohnúť.
Špecifiká kotvenia kamenného obkladu
Vzhľadom na to, že kameň má vysokú hmotnosť, tradičným spôsobom (lepením pomocou lepiacich mált) možno obkladať len kamenné platne s malými rozmermi a hrúbkami (tenkostenné platne). Kamenný obklad musí vždy niesť jeho podklad, nesmie zaťažovať dlažbu. Do podkladu sa vešajú pomocou rozličných kovových (bronzových, medených, oceľových, pozinkovaných, prípadne pocínovaných) skôb a kotiev. Fasády z prírodného kameňa preto vyžadujú bezpečné a flexibilné kotviace systémy.
Dilatačné škáry
Pre vplyv objemových zmien vyvolaným rozdielom teplôt sa musia v kamennom obklade navrhovať dilatačné škáry. Najmenšia šírka dilatačnej škáry sa má rovnať aspoň dvojnásobku najväčšieho predĺženia dĺžky dilatačného poľa (dilatačného prvku). Dilatačné škáry môžu byť otvorené alebo uzavreté (vyplnené látkami), ktoré umožňujú dilatačný posun, musia byť vždy pružné a nesmú vytekať zo škár a tvoriť škvrny. Dilatačné škáry obkladu sa majú zhodovať s dilatačnými škárami nosnej konštrukcie a pri vertikálnych a horizontálnych posunoch prebiehať v jednej rovine.
Škárou medzi kamennými prvkami je medzera vyplnená spájacím materiálom (alebo otvorená) v závislosti od statického pôsobenia a vytvorená tuhým alebo pružným konštrukčným spôsobom. Škárou v kamenných obkladoch tiež rozumieme aj jej vonkajšie tvarovanie a optické zobrazenie v líci konštrukcie. Tým sa škára stáva dôležitým výrazovým prostriedkom kamenného obkladu. Zvýrazňuje skladbu, vzťah a veľkosť kamenných obkladov. Použitím rôzne upravených škár sa architektovi ponúka veľa možností, ako zámerne ovplyvniť výsledný vzhľad kamenného obkladu. Obklad je nutné podľa potreby rozdeliť dilatačnými škárami (odporúčaná maximálna veľkosť jednotlivých celkov je 4 × 4 m). Taktiež je nutné dodržiavať dilatačné objektové škáry.
Požiadavky na kotvy a ich inštaláciu
Pri kotvení obkladu suchým spôsobom kotva v závislosti od jej vyloženia a únosnosti umožňuje malé posuny. Kotvenie kamenného obkladu priamo kotvami je náročné na pripevnenie kotiev, ktoré nesú celú hmotnosť obkladu. Pôsobí na ne tlak (kompresia), sanie (aspirácia) vetra, mechanické namáhanie, teplotný rozkyv, musia zabezpečovať polohu obkladu a vyrovnávať tolerancie.
Každú dosku musia niesť minimálne dve kotvy, na mieste ich pôsobenia je vytvorený kĺb, ďalšie dve kotvy dosku prichytávajú a zabezpečujú posuvné uloženie. Potom každá platňa tvorí samostatný dilatačný celok. Kotvy (príchytky, rozperky, tŕne) musia byť z nehrdzavejúceho materiálu. Dnes sa používajú kotvy pozinkované alebo z nehrdzavejúcich legovaných ocelí (obsahujú najmenej 12 % chrómu), zriedka hliníkové, keďže majú nedostatočnú únosnosť. Na obklady zhotovované suchým spôsobom sa u nás používajú oceľové kotvy, pričom tŕň je v kotve pevne privarený.
Otvory na kotvy v podkladovej konštrukcii majú kruhový prierez a musia mať najmenší priemer 24 mm (okrem pórobetónu, kde je najmenší priemer 40 mm) a najväčší 50 mm. Vetraná dutina za obkladom znamená predĺženie voľnej dĺžky kotiev, čo zvyšuje nároky na ich únosnosť, ale zároveň sa vytvorí možnosť dilatácie každej samostatnej platne, a tým sa odstránia dilatačné škáry v obklade ako celku. Kotva je v smere svojho väčšieho prierezu únosná a v opačnom smere poddajná, čo umožňuje menšie pohyby.
Hĺbka otvorov kotvy v prvkoch z prírodného kameňa závisí od dĺžky tŕňa; otvory musia byť o 3 až 5 mm hlbšie ako tŕň kotvy. Otvory v platniach z mäkkých kameňov (z opuky, pieskovca, mramoru, vápenca) majú byť najmenej 5 mm od líca, v platniach z tvrdých kameňov (zo žuly, syenitu) najmenej 10 mm od líca. Vhodné je, aby boli v prednej časti hrúbky platne. Pri obkladaní fasád kamennými platňami treba dbať predovšetkým na to, aby sa pevne pripojili platne k podkladu. Na obkladanie soklov sa používajú malé kvádre z opuky, jemnozrnného pieskovca alebo zo žuly.
Výber správnej betónovej kotvy | Tapcon, UltraCon, objímka, klin a zapustená kotva a ďalšie
Špecifické typy kotiev pre prírodný kameň
Spoločnosť Aozheng Metal, ktorá sa už desaťročie zaoberá dodávkou vysoko kvalitných kotiev pre prírodný kameň, je uznávaná ako jeden z popredných takýchto výrobcov. Stravovanie podľa požiadaviek zákazníkov sa zaoberáme aj obchodom na mieru. Vybavený produktívnou a profesionálnou továrňou, srdečne vás vítame, aby ste si u nás kúpili zľavnené kotvy na prírodný kameň. Výber kotvy závisí od konkrétneho typu použitého prírodného kameňa, veľkosti a hmotnosti kameňov, materiálu podkladu a zamýšľaného použitia.
Tu sú niektoré bežné typy kotiev používaných na rôzne aplikácie prírodného kameňa:
- Z-kotvy alebo Z-klipy: Kotvy v tvare Z sa bežne používajú na montáž väčších panelov z prírodného kameňa na steny. Ponúkajú skryté a bezpečné upevnenie, čo umožňuje esteticky príjemný vzhľad.
- Podrezané kotvy: Pre ťažšie prírodné kamene alebo dosky môžu podrezané kotvy s expanzným mechanizmom poskytnúť pevné a spoľahlivé spojenie s podkladom.
- L-kotvy: Kotvy v tvare L sa často používajú na kotvenie prírodného kameňa do betónu alebo pevných povrchov. Sú vhodné pre kamene rôznych veľkostí a hmotností.
- Hmoždinky a kolíky: Pre tenký alebo ľahký prírodný kameň možno použiť hmoždinky alebo kolíky na pripevnenie kameňa k podkladu.
- Mechanické kotvy: Pre nepravidelne tvarované kamene alebo jedinečné aplikácie možno použiť mechanické kotvy, ako sú kotviace pásy alebo drôtené kotvy.
Zvolený typ kotvy by mal byť vhodný pre konkrétny prírodný kameň a konštrukčné požiadavky projektu. Je dôležité poradiť sa so skúsenými odborníkmi a dodržiavať pokyny výrobcu týkajúce sa výberu kotvy, inštalácie a nosnosti. Okrem toho, inštalácie z prírodného kameňa vyžadujú starostlivé zváženie faktorov, ako je pohyb kameňa v dôsledku teplotných zmien a vystavenia životnému prostrediu.
Lepenie kamenného obkladu: Alternatíva a doplnok ku kotveniu
Kamenné obklady sú vyrobené z prírodného kameňa pre použitie v exteriéri a interiéri miestnosti. Kamenný obklad je v interiéri aj exteriéri často vyhľadávaným riešením vďaka svojej estetike a odolnosti. Ako však postupovať pri jeho lepení na stenu, aby bol výsledok nielen krásny, ale aj trvácny?
Príprava pred montážou a podkladu
Pred začiatkom prác je nutné dôkladne zmerať priestory, spočítať plochu obkladu a zakúpiť o 10% viac všetkého obkladového materiálu vrátane stavebnej chémie. Obklady je potrebné pred pokládkou skontrolovať. Odporúčame jednorazový nákup obkladov z jednej výrobnej šarže, aby ste zabránili väčším rozdielom v odtieňoch. Obklady vyberajte z niekoľkých krabíc súčasne pre rovnomerné rozloženie odtieňov. Okolitá teplota počas lepenie a 48 hodín po jeho ukončení nesmie byť nižšia ako 5 ° C a vyššia ako 25 ° C.
Všetky podklady musia byť pred lepením správne vysušené, mať vhodnú nosnosť, stálu a rovnorodú štruktúru, byť rovné, čisté, suché a očistené od prachu, mastnoty, mazív, proti-adhéznych prostriedkov, zvyškov farieb, starých náterov a pod. Podklad musí byť stabilný a schopný uniesť zaťaženie obklady. Pri použití správneho lepidla firmy STEGU® možno obkladať steny z betónu, pórobetónu, sadrokartónu, tehly, tvárnic, tvaroviek typu „Ytong“ apod. Povrchy s väčšou nasiakavosťou je potrebné ošetriť penetračným prípravkom GRUNT firmy STEGU®, ktorý zvýši priľnavosť lepidla k podkladu. Nepevné povrchy s nevhodnou priľnavosťou je nutné odstrániť. Neodporúča sa lepenie obkladov na emulzné farby, akrilové omietky, sadrové stierky a staré nátery farieb.
Špeciálne prípady kotvenia pri zateplení
Pokiaľ plánujete kamenný obklad lepiť na stenu so zateplenou fasádou, je dôležité venovať pozornosť kotveniu zatepľovacieho materiálu. Pre obklady z kameňa sa najbežnejšie používa tzv. dvojité kotvenie čo predstavuje 8ks kotiev s oceľovým tŕňom na m2, spolu s dvojitým presieťkovaním. Tu sa odporúča použiť tzv. pancierovú sieťku, ktorá znáša vyššiu záťaž oproti bežnej sklo-laminátovej sieťke. Takto ukotvená fasáda bežne zvládne zaťaženie 50 a viac kg/m2.
Výber a aplikácia lepidla

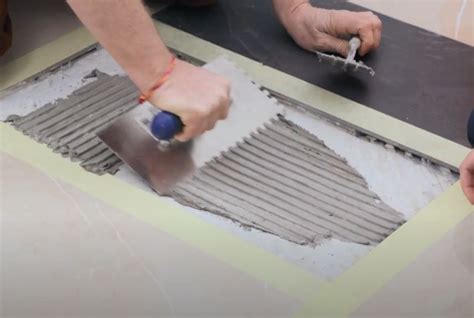

Výber správneho lepidla je kritickým krokom. Pre kamenný obklad sa odporúča použiť špeciálne lepidlo určené pre kameň alebo flexibilné lepidlo, ktoré zvládne aj prípadné pohyby steny. Kamenný obklad sa lepí na bežne dostupné priemyselné flexibilné lepidlá. Dôležité je, aby bolo lepidlo flexibilné a určené na lepenie veľkoformátových obkladov a dlažieb do exteriéru. Takéto lepidlá sú bežne balené po 25kg a ich cena sa pohybuje okolo 10-12€. Výdatnosť 25kg vrecka je závislá od druhu materiálu. Ak lepíte štiepaný obkladový kameň je spotreba lepidla cca. 3-5kg na m2, pri rezaných (formátovaných) kamenných obkladoch je táto spotreba o niečo menšia cca.2-3kg na m2 obkladu. Tieto flexibilné lepidlá väčšina výrobcov deklaruje ako najlepšie z celej výrobnej rady a často nesú aj označenie C2TE. Na lepidle sa určite neoplatí šetriť.
Obklady je potreba lepiť pomocou lepidiel spoločnosti Stonepark.sk - Stonelep, ktoré zaručujú trvanlivý spoj. Použitie iných lepidiel je na vlastnú zodpovednosť zákazníka. Montáž obkladov sa vykonáva s použitím stavebnej chémie od spoločnosti Stonepark.sk, ktorá zaručí dokonalý výsledok.
Postup lepenia a škárovania
Postup prác je veľmi podobný ako pri lepení keramických obkladov. Pred začatím lepenia zvoľte pomocou vodováhy rovinu a pripevnite pomocnú opornú latu, na ktorú pokladajte prvý rad obkladov. Pred lepením odstráňte všetky nečistoty a nepresnosti zo zadnej strany obkladu. Nanášanie lepidla sa robí celoplošne tj. lepidlo sa nanesie na celú plochu (zadnú stranu) obkladu. Pri rezanom kameni sa môže lepidlo nanášať zubatým hladítkom tzv. hrebeňom, pri nepravidelnom kameni sa lepiaca zmes nanáša v hrubšej vrstve murárskou lyžicou. Keďže lepidlá pre prírodný kameň sú kontaktné je potrebné aby bolo lepidlo nanesené tak na obklade ako aj na podklade. Kameň prikladajte k stene a jemne ho pritlačte. Medzi jednotlivými kameňmi nechajte dostatočné škáry pre škárovaciu hmotu. Lepiacu zmes ktorá je pri nalepení kameňa na stenu vytlačená nad jeho povrch, je potrebné okamžite zotrieť a povrch kameňa očistiť vlhkou špongiou alebo štetcom.
V jednom pracovnom kroku osadzujeme maximálne 5 vrstiev tvaroviek nad sebou, potom je nutná minimálne 12 hodinová technologická prestávka, ktorá zaručí, že sa osadené tvarovky dokonale priľnú a celá konštrukcia sa vlastnou váhou nezborí. Ak pokladáte viac ako 5 vrstiev obkladu je možné pokračovať v práci po cca 12 hodinách technologickej prestávky rovnako s maximálnym množstvom vrstiev 5, kedy musí opäť nasledovať technologická prestávka. Rezaný (formátovaný) kamenný obklad lepíme buď bez škár alebo so škárou, podobne ako pri tehlovom obklade. Lepenie obkladu zo štiepaného kameňa si vyžaduje trošku viac tvorivého ducha a viac trpezlivosti pri výbere toho správneho kúsku do „skladačky“. Montáž obkladov "na styk" odstraňuje používanie škárovacích mált, vďaka čomu sú znižované náklady a čas na vykonanie kamennej fasády.
Pri lepení kamenného obkladu so škárami je potrebné lepidlo zo škár odstrániť aspoň do hĺbky 0,5cm, čo je minimálna hĺbka škáry. Pri prírodnom kameni sa môže vyskytnúť istá farebná nekompaktnosť. Po vytvrdnutí lepidla (čas podľa odporúčania výrobcu lepidla) pristúpte k škárovaniu. Škárovaciu hmotu naneste do škár a následne prebytky odstráňte špachtľou a vlhkou handričkou. Škárovacia hmota sa nanáša do jednej roviny spolu s kameňom, alebo 3-5mm pod úroveň obkladu, aby plocha pôsobila plastickejšie.
Počas celej doby lepenia a následného škárovania obkladu je nutné udržiavať kamenný obklad čistý a priebežne z jeho povrchu odstraňovať akékoľvek malty a lepidlá. Po nalepení, vyškárovaní a vyschnutí lepidiel a cementových hmôt je nevyhnutné vykonať ochranu kamenného obkladu jeho impregnovaním. Existujú rôzne druhy impregnácií, ktoré majú len ochrannú (hydrofóbnu) funkciu a teda vzhľad kamenného obkladu nemenia, alebo impregnácie, ktoré zároveň zvýraznia farbu a štruktúru kameňa, prípadne impregnácie s tzv. mokrým efektom. Stonepark.sk nenesie zodpovednosť za nesprávnu montáž obkladu na stenu.
Pri práci s kameňom a lepidlami je dôležité dodržiavať technologické postupy a odporúčania výrobcov materiálov. Vždy dbajte na dostatočné vytvrdnutie a schnutie jednotlivých vrstiev. Pravidelne kontrolujte stav obkladu a v prípade potreby vykonajte údržbu škár alebo impregnáciu. Kamenný obklad pridá vášmu domu či záhrade nádych luxusu a prírodnosti. Správna inštalácia a údržba sú kľúčové pre dlhodobú krásu a funkčnosť tohto materiálu.
Rozmanité využitie prírodného kameňa v stavebníctve
Kameň môžeme vidieť ako obklad fasády či terasovú dlažbu, na schodiskách aj záhradných chodníkoch. Obkladové prvky na obloženie fasád alebo plotov, čo na iné využitie vo vyhotovení prírodný kameň alebo imitácia kameňa a výrobky z vymývaného betónu. Ponúkame široký sortiment lícových tehál, obkladových tehál a pásikov a obkladových kameňov v rôznych farebných a materiálových vyhotoveniach: tehla, pieskovec, andezit, vápenec, remienkové obklady alebo ako imitácia kameňa, pieskovca, bridlice, travertínu, skaly a tehlovky. Umývateľné obklady umožňujú udržiavať povrchy veľmi ľahko čisté a pôsobia vždy moderne a esteticky nadčasovo.
Fasádny obklad sa upevňuje na kotvy umiestnené na dostatočne únosnú a stabilnú konštrukciu. Vznikne vzduchová medzera, do ktorej sa vkladá tepelná izolácia.
Kamenné schodiská a dlažby
Čo sa vstupu do domu či záhrady týka, kameň sa tu uplatní napríklad pri tvorbe schodísk. Jednotlivé stupne môžu byť masívne kamenné (najčastejšie žulové či pieskovcové), ktoré sa kladú do maltového lôžka, alebo sú iba obložené prírodným kameňom. V druhom prípade je možné na nosnú konštrukciu schodiska opatrenú betónovým poterom aplikovať kamennú dlažbu hrúbky 20 - 50 milimetrov.
Vymývaný betón je konštrukčný betón s vymývaným povrchom. Je vhodný na vydláždenie záhradných terás, dvorov a chodníkov, schodov, alebo okolia bazénov. Má veľmi dobrú odolnosť a mrazuvzdornosť, je protišmykový. Pre menej zaťažované plochy, ale tiež na záhradné chodníky je vhodný pieskovec. Pieskovec je tvrdý a využitie nachádza hlavne v stavebníctve, ale tiež v záhradnej architektúre. Vyššie nároky, ktoré na dlažbu kladú viac zaťažované priestory, uspokojí žula. Tú možno inštalovať dokonca aj na pojazdné plochy. Čadič sa v prírode vyskytuje prevažne vo forme stĺpov s priemerom až 120 centimetrov, ktoré vznikali dlhodobým chladnutím vyvreliny pri lávovej činnosti. Používa sa ako ozdobný záhradný prvok či ako solitér.
