Konštrukčné detaily keramického stropného systému Porotherm

Keramický tehlový stavebný systém Porotherm predstavuje komplexné riešenie pre modernú výstavbu rodinných domov a bytových objektov. Okrem kvalitných tehál pre obvodové a vnútorné murivo ponúka aj inovatívne prvky pre vodorovné nosné konštrukcie, ako sú preklady a stropné systémy. Tieto komponenty sú navrhnuté tak, aby spĺňali najnáročnejšie statické, konštrukčné a tepelnoizolačné požiadavky.

Stropný systém Porotherm

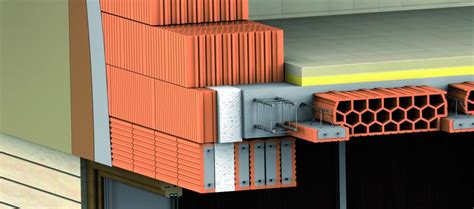

Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT).

Keramické predpäté nosníky Porotherm sú nosnými prvkami stropného systému. V priereze majú rozmery 120x65 mm. Nosníky sú na oboch koncoch opatrené strmeňmi, ktoré majú funkciu šmykovej výstuže. V prepravnej polohe sú ohnuté do roviny horného povrchu nosníka.

Keramické stropné vložky Porotherm sú určené len na použitie s predpätými nosníkmi Porotherm. Výška a dĺžka stropných vložiek sú rovnaké. Rôznym usporiadaním nosníkov v kombinácii so stropnými vložkami Porotherm KSV 60 alebo 45, ako aj hrúbkou betónovej nadbetonávky 40 - 70 mm sa dá navrhovať únosnosť stropu Porotherm v širokom rozsahu.

Po zmonolitnení vzniká rebierkový strop. Strop sa betónuje zároveň s vencami. Používa sa betón triedy C20/25. Konštrukčná výška stropu je potom 210 - 240 mm.

Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m. Je určený pre prevažne statické zaťaženie. Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu. Vzájomná vzdialenosť nosníkov má vplyv na únosnosť stropu. Výsledkom statického návrhu a riešenia konštrukčných detailov je výkres skladby stropu, ktorý by mal byť súčasťou každého projektu.

Keramické preklady Porotherm

Okrem stropného systému ponúka Porotherm aj široké spektrum keramických prekladov, ktoré sú neoddeliteľnou súčasťou murovaných konštrukcií.

Preklady Porotherm KP 7

Keramické preklady Porotherm KP 7 sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.

Roletové a žalúziové preklady Porotherm KP Vario

Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka.

Preklady Porotherm KPP 12

Samotné keramické predpäté preklady Porotherm KPP 12 nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m. Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách.

Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.

Murovanie s Porotherm Profi

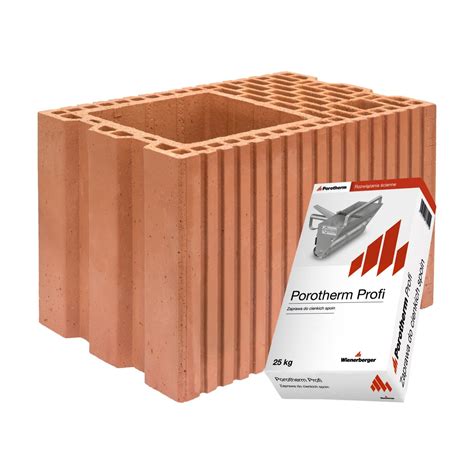

Vďaka úprave ložných plôch brúsením sa tehly namiesto klasickej malty spájajú špeciálnou lepiacou maltou. Tento systém umožňuje presné a rýchle murovanie.

1. Prvý rad tehál zakladáme na dokonale vodorovnú súvislú vrstvu vápennocementovej malty o hrúbke min. 10 mm. V mieste budúcich stien je potrebné pre správne založenie prvého radu tehál. Zameranie robíme až po natavení izolačných pásov. Cieľom je nájdenie najvyššieho bodu na základovej doske. Nám uľahčí pracovná pomôcka na murovanie - nivelačná súprava, pozostávajúca z dvoch nastaviteľných urovnávacích líšt. Pomocou nastaviteľných skrutiek ich nastavíme do potrebnej výšky pomocou nivelačného prístroja a laty, pozdĺž murárskej šnúry tak, aby sa tehly nezabárali do malty. V prípade potreby jednotlivé tehly jemne(!) urovnáme gumovým kladivom za pomoci vodováhy.
2. Počnúc druhým radom tehly murujeme na lepiacu maltu Porotherm Profi. Malta sa dodáva v 25 kg-ových vreciach spolu s tehlami Porotherm Profi. Maltu pripravujeme podľa návodu na vreci. Lepiacu maltu spracujeme podľa návodu na vreci. Na nanášanie lepiacej malty používame nanášací valec Porotherm Profi (návod na použitie valca je súčasťou jeho balenia). Rovnomerným pohybom valca po uloženom rade tehál pri otvorenej klapke maltu nanášame na ložnú plochu tehál. Valec ťaháme výlučne smerom k sebe, t.j. za rukoväťou. Ak je konzistencia lepiacej malty správna, zostáva na rebrách a nezateká do dutín, ani nevyteká pri práci z valca. Tehly by sme mali položiť do lepidla najneskôr do 2 min, pri murovaní počas horúcich letných dní aj skôr.

Niektoré detaily (detail rohu, okenného ostenia a parapetu) realizujeme pomocou doplnkových tehál. Na vytvorenie správnej väzby na rohu používame pri niektorých hrúbkach obvodovej steny (440 a 400 mm) tzv. Rohové tehly. V každej vrstve musia byť oproti tehlám predchádzajúcej vrstvy na tom istom rohu pôdorysne natočené o 90°. Na vytvorenie detailu okenného ostenia a parapetu používame tzv. koncové tehly s označením K a K1/2. Na parapet používame buď celé alebo polovičné koncové tehly.
