Kondenzačné kotly sú najmodernejšie zariadenia na vykurovanie bytov, domov, ale aj kancelárií. Patria medzi ekonomicky, energeticky a environmentálne vhodnejšie riešenia oproti klasickým plynovým kotlom, ktorých predaj už skončil, keďže nespĺňali požiadavky na efektívnosť. Je vhodný na vykurovanie domácností aj kancelárskych budov a je prvou voľbou v novostavbách. Jeho inštalácia sa odporúča aj pri rekonštrukcii, pretože v porovnaní s inými druhmi kotlov s ním dokážete výrazne ušetriť. Kondenzačné kotly sú dnes najúspornejšou alternatívou pri vykurovaní zemným plynom. Nekondenzačná technika odchádza do histórie a na priame spaľovanie plynu je dnes najbežnejší kondenzačný kotol. Tradičný kotol spáli viac paliva, vyprodukuje viac spalín a tým aj viac škodlivín. Navyše pracuje pri vyšších teplotách, čím majú spaliny vyššiu koncentráciu škodlivých látok.
Princíp fungovania kondenzačného kotla
Kondenzačný kotol je zariadenie, ktoré na ohrev vykurovacej vody využíva nielen teplo vznikajúce pri spaľovaní plynu, ale aj latentné teplo vodnej pary obsiahnutej v spalinách. Pri spaľovaní plynu vznikajú spaliny, ktorých súčasťou je vodná para. Zatiaľ čo v bežnom kotle je táto para odvádzaná preč komínom, kondenzačný kotol ju vďaka špecifickej konštrukcii svojho výmenníka tepla dokáže využiť. V tomto výmenníku dochádza k ochladeniu spalín pod ich rosný bod, čo spôsobí, že vodná para kondenzuje, mení sa na vodu a uvoľňuje svoje skupenské teplo. Toto dodatočne získané teplo je následne využité na predohrev vratnej vody prichádzajúcej z vykurovacieho systému. Následne je takto predhriata voda v kotle dohriata na požadovanú teplotu.
V klasických kotloch uniká para hore komínom bez využitia a odnáša veľa tepla. Spaliny sa nesmú ochladiť natoľko, aby para skondenzovala, pretože vzniknutý kondenzát je stredne silná kyselina. Moderné kondenzačné kotly majú vo vnútri odolné materiály z ušľachtilej ocele alebo zliatiny hliníka a kremíka, ktoré dokážu odolávať agresívnemu prostrediu. Vykurovacia voda ich ochladzuje pod teplotu tzv. rosného bodu, ktorá je pri zemnom plyne približne 57 °C. Pod touto teplotou para kondenzuje na vodu a odovzdáva pritom do vykurovacej vody kondenzačné teplo.
K plnej kondenzácii dochádza pri teplote vratnej vody do 55 °C. Čím je teplota vratnej vody nižšia, tým vodná para obsiahnutá v spalinách viac kondenzuje, t.j. viac predohrieva vratnú vodu do kotla. Teplota spalín sa teda v kondenzačnom kotly dostáva na maximálnu hodnotu 70 °C, zatiaľ čo v konvenčnom prístroji je to viac ako 100 °C. Pre čo najvyššiu účinnosť kotla, a teda aj úsporu energií a financií, je nutné dosiahnuť najnižšiu možnú teplotu spalín. Platí, že čím menej tepla vypustíte komínom, tým viac tepla kotol odovzdá do vykurovacej sústavy. Teplota spalín sa pohybuje v rozmedzí 40 - 90 °C v závislosti od teploty vykurovacej vody a okamžitého využitia kotla.
Kondenzačné teplo vodnej pary je rovnako veľké ako výparné teplo vody potrebné na jej vyparenie. Spálením 1 m3 zemného plynu sa vytvorí 1,6 kg vodnej pary, čo zodpovedá 1,6 l vody. Kondenzačný kotol v rodinnom dome vytvorí za rok aj viac než 1 000 l vody.
Kondenzačný kotol nie je žiadne perpetuum mobile ani nevysvetliteľná technológia. Je to výsledok požiadavky na čo najvyššiu účinnosť pri spaľovaní plynu. V klasických kotloch sa neuvažovalo s využitím tepla z vodnej pary, ale len s tzv. citeľným teplom, daným teplotou spalín. Toto teplo, ako výhrevnosť paliva, tvorilo základňu 100 %. Účinnosť kotla dosahovala okolo 94 %. Vodná para v spalinách zo zemného plynu obsahuje ďalších 11 % tepla. Môžeme ho využiť kondenzovaním pary, ktorá odovzdá toto teplo vykurovacej vode. Účinnosť kondenzačných kotlov počítaná z tzv. spaľovacieho tepla dosahuje až 98 %. Zostávajúce dve percentá strácame: spalinami, sálaním kotla a odvádzanom kondenzáte, čo sú naozaj len veľmi malé straty a využitie energie obsiahnutej v plyne je naozaj veľmi vysoké.
Komín, odvod spalín a kondenzátu
Spalinovod kondenzačného kotla musí odolávať agresívnemu kondenzátu, ktorý sa tvorí ďalej aj mimo kotla, na chladnejších stenách spalinového potrubia. Z dôvodu bezpečnosti prevádzky aj obyvateľov domu sa majú používať len certifikované spalinovody. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tým len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín.
Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývanom „turbo“. Úlohou spalinových systémov je odvádzať spaliny vzniknuté spaľovaním plynu do vonkajšieho prostredia. Výhodné je nimi súčasne privádzať do kotla vzduch potrebný na spaľovanie. Vzduch sa privádza do kotla koncentrickým potrubím. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie. Výhodou je, že sa miestnosť neochladzuje vzduchom nasávaným zvonka. Navyše nám umožňuje získať ďalšie teplo zo spalín ohrevom nasávaného vzduchu po celej dĺžke spalinovodu a zvýšiť tak účinnosť kotla. Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať.
Jeho cena je vyššia oproti klasickému kotlu na plyn preto, lebo na vnútorné diely treba použiť materiály odolné voči korózii pri styku s kyslým kondenzátom. Spálením 1 m3 zemného plynu vznikne teoreticky až 1,6 l kondenzátu, ktorý sa musí odviesť do kanalizácie. Kondenzačný kotol má vždy odvod kondenzátu cez sifón brániaci úniku spalín do okolia. Pri upchatí alebo zamrznutí odpadu potom kondenzát stúpa do kotla a spôsobí jeho poruchu. Do kotla sa môžu pritom vytláčať odpadové vody z kanalizácie, ak je upchatá, preto by sa mal odvod kondenzátu riešiť so sifónom s lievikom aj zo strany kanalizácie. Ak nie je v kotolni odpad do kanalizácie, ani neuvažujte nad ručným vynášaním kondenzátu z kotolne - sú to značné množstvá vody. Pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.
Typy kondenzačných kotlov
Kondenzačné kotly sa rozdeľujú do viacerých kategórií podľa ich konštrukcie a použitia:
- Závesné kondenzačné kotly: Sú určené na zavesenie na stenu. Plnia buď úlohu vykurovania, alebo vykurovania a zároveň aj ohrevu teplej úžitkovej vody s integrovaným, maloobjemovým zásobníkom. Majú minimálne priestorové nároky.
- Zostavy kondenzačných kotlov: Sú zostavy slúžiace na vykurovanie a ohrev teplej vody so samostatným zásobníkom umiestneným vedľa kotla alebo pod kotlom. Umožňujú použitie zásobníka teplej vody s väčším objemom.
- Kaskádové závesné kondenzačné kotly: Ide o kotly vyšších výkonov určené na vytváranie kaskádových zostáv pre menšie kotolne s výkonom v stovkách kW.
- Kompaktné kondenzačné kotly: Sú vhodné pre rodinné domy. Ich integrovanou súčasťou je zabudovaný zásobník na ohrev teplej vody. Ohrev teplej vody zabezpečuje samotný kotol, prípadne aj solárny kolektor. Vyžadujú väčšie priestorové nároky z dôvodu umiestnenia kotla na zem.
- Stacionárne kondenzačné kotly: Vyznačujú sa veľkým vodným objemom, jednoduchým hydraulickým zapojením bez potreby kotlového čerpadla. Používajú sa aj pre vykurovanie väčších objektov, napríklad bytových domov.
Optimalizácia prevádzky a inteligentná regulácia
Na inštaláciu kondenzačného kotla je však nutné mať plynovú prípojku. Pri výbere kondenzačného kotla si všímajte predovšetkým výkon a modulačný rozsah, ktorý by mal byť čo možno najväčší. Spoľahlivý moderný kotol by mal dokázať plynule regulovať výkon v čo najväčšom rozsahu. Moderné kotly využívajú na znižovanie výkonu v prípade nižších požiadaviek na teplo tzv. výkonovú moduláciu. Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie objektu bez zbytočného cyklovania kotla, časté vypínanie a zapínanie znamená zvýšené opotrebovávanie príslušných častí kotla.
Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač. Ekvitermická regulácia nastavuje teplotu vykurovacej vody automaticky. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača na severnej strane domu a údaje z vopred nastavenej ekvitermickej krivky. Ak je vonku chladnejšie, alebo sa ochladzuje, tak teplota vykurovacej vody sa automaticky zvýši, aby sa v dome udržala konštantná tepelná pohoda. Naopak, keď je vonku teplejšie, teplota vody sa naopak zníži.

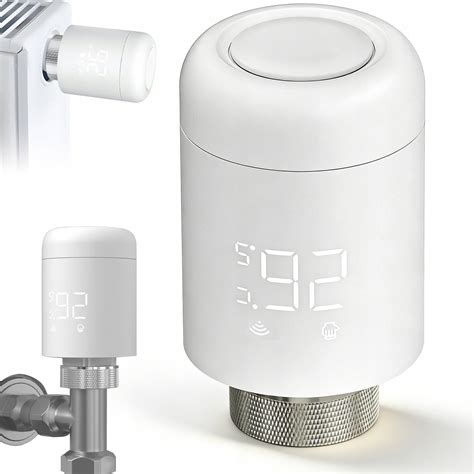

Inteligentné regulátory Buderus Logamatic s internetovým pripojením na jednoduché a pohodlné ovládanie pomocou tabletu alebo smartfónu sú inovatívnym riešením, ako ešte viac znížiť náklady na vykurovanie domácnosti. Moderný kondenzačný kotol viete s pomocou inteligentného regulátora ovládať poľahky aj na diaľku. Vďaka funkcii detekcie dokáže termostat Logamatic TC100 rozpoznať GPS polohu vášho smartfónu, takže si môžete nastaviť požadovanú teplotu v čase návratu domov. Maximálny účinok dosiahnete, ak Logamatic TC100 skombinujete s inteligentnými termostatickými radiátorovými hlavicami, ktoré umožňujú individuálne regulovať teplotu v každej miestnosti. V prípade spojenia s kotlom Buderus dokáže termostat sledovať prevádzku kotla a teda i spotrebu plynu.
V prípade núteného obehu vykurovacej vody možno dosiahnuť ďalšie úspory reguláciou otáčok obehového čerpadla. Táto funkcia znižuje teplotu vratnej vody v prechodných obdobiach, jar, jeseň, čím sa rozširuje pásmo využitia kondenzácie a zároveň znižuje spotreba elektrickej energie čerpadla.
Ako funguje kondenzačný kotol
Kompatibilita s vykurovacími systémami

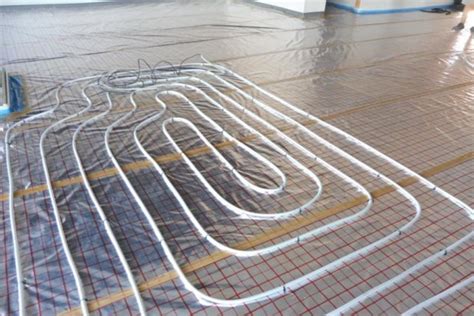

Kondenzačný kotol je prirodzene vhodný pre všetky druhy vykurovacích systémov, vrátane podlahového vykurovania. Ideálne sú nízkoteplotné systémy ako podlahové a stenové vykurovanie, pracujúce s teplotami napríklad 30 až 45 °C. Nízka teplota ochladenej vykurovacej vody, ktorá sa vracia z vykurovacieho systému, tzv. spiatočky, umožní kotlu úspornú kondenzačnú prevádzku. Pre úspornú prevádzku sú ideálne nízkoteplotné systémy - podlahové či stenové vykurovanie, ktoré výrazne znižujú teplotu kondenzačného kotla.
Radiátory však vyžadujú vyššie teploty, okolo 65-75 °C, aby efektívne šírili teplo do miestnosti. Ak ich už zvolíme, je efektívnejšie predimenzovať ich výhrevnú plochu, aby im stačila nižšia teplota vykurovacej vody. V starších neobnovených domoch sa nemusí pri prevádzke kondenzačného kotla využiť plný potenciál úspor. Vykurovací systém treba navrhnúť na čo najnižšiu teplotu vykurovacej vody. Aj keď boli radiátory pôvodne navrhnuté na vyššiu teplotu prívodu a spiatočky, napríklad 90/70 °C, túto vysokú teplotu potrebuje vykurovací systém len pri extrémnych mrazoch. Priemerné vonkajšie teploty počas zimy sú však vyššie, preto stačí aj nižšia teplota vykurovacej vody. Kondenzačný kotol tak bude počas väčšiny vykurovacej sezóny fungovať s vysokou účinnosťou.
Pri výmene starého kotla za kondenzačný je vhodnou kombináciou zateplenie obvodového plášťa domu a výmena okien. Zlepšenie tepelnoizolačných vlastností obvodových konštrukcií domu umožní použiť kotol s menším výkonom, pretože sa zníži potreba tepla na vykurovanie.

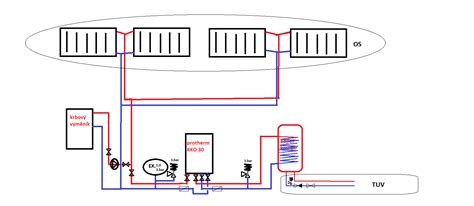

V rodinných domoch s vyššou potrebou tepla sa dá vykurovací systém ľahko doplniť ďalším zdrojom tepla, ak sa preň vytvorí vhodný priestor. Najčastejším palivom býva biomasa v rôznej forme - kusové drevo, pelety, menej často štiepka. Teplo sa vyrába v samostatnom kotle alebo krbovej vložke, zapojenej do vykurovacieho systému. Solárny systém je preto v každom dome vítaným ekologickým doplnkom kondenzačného kotla.
Príprava teplej vody

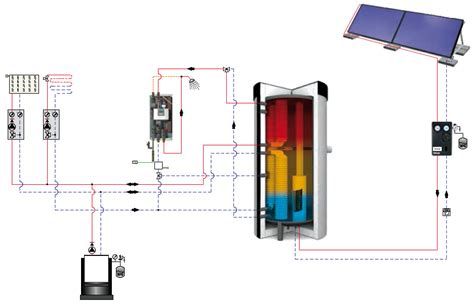

Tradičné ohrievače vody s ohrievacím „hadom“ sú nahrádzané komfortným a úsporným ohrevom v kotloch s tzv. vrstvovým zásobníkom, ktorý spája výhody prietokového a zásobníkového ohrevu vody. Kotol si ťahá pomocou čerpadla zo spodnej časti zásobníka studenú vodu, zohrieva ju v doskovom výmenníku tepla a tlačí zhora späť do zásobníka. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači s vinutým rúrkovým registrom pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka, dosiahne tak veľmi dobré vychladenie spiatočky kotla a kondenzáciu a to počas ohrevu celého objemu nádrže.
Solárny systém môže slúžiť len pri príprave teplej vody, alebo pri väčšej ploche kolektorov aj na podporu vykurovania. Optimálne navrhnutý solárny systém pokryje okolo 60 % ročnej potreby tepla na ohrev vody. Zvyšok musí dohriať plynový kotol. Ak dáte prednosť komfortu s vrstvovým zásobníkom vody, pred kotol sa predradí jednoduchý solárny zásobníkový ohrievač - v ňom bude solárne teplo vodu predhrievať. Ak solárny systém nezohreje vodu dostatočne, kotol ju dohreje vo vlastnom zásobníku.
Inštalácia, údržba a bezpečnosť
Montáž technických zariadení domu má svoj postup a následnosť jednotlivých krokov. Môže sa začať po uzavretí hrubej stavby oknami a dverami. Ako prvé sa v hrubej stavbe inštalujú rozvody vykurovania, vrátane skriniek a rozdeľovačov podlahového vykurovania, rozvody plynu a zdravotechniky - studenej a ohriatej vody a cirkulácie. Následne sa vyhotoví elektroinštalácia na pripojenie elektrických komponentov systému. Nesmie sa na nič zabudnúť, dodatočná montáž po vyhotovení omietok je už veľmi nepríjemná. Vyhotoví sa kabeláž na pripojenie vonkajšieho snímača, prípadne snímača teploty vody slnečných kolektorov či teploty vody vo vonkajšom bazéne a tiež diaľkového ovládača.

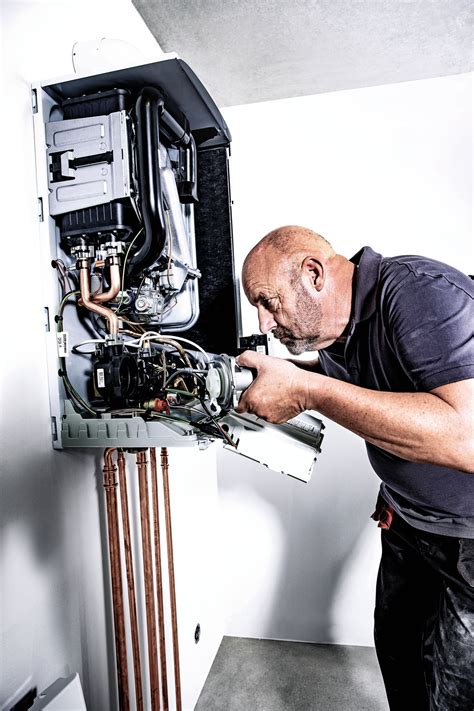

Musíte sledovať termín na pravidelné prehliadky kotla. Pravidelná revízia a servis kotla nie sú len o dodržaní predpisov - ide o investíciu do dlhodobej bezpečnosti a efektivity vášho vykurovacieho systému. Zabezpečenie správnej funkcie a odvodu spalín je nevyhnutné. Kondenzačné kotly, ktoré sú spotrebičmi na plynné palivo typu C, sa musia počas prevádzky kontrolovať a čistiť najmenej raz za rok. Pre plynové kotly typu B je to raz za 6 mesiacov, ak je komín vyvložkovaný. Dôležité je tiež sledovať farbu plameňa, ktorý má horieť jasným modrým plameňom. Žltočervený plameň naznačuje defekt pri spaľovaní plynu, napríklad zanesenie odťahu spalín.
Faktory ovplyvňujúce nastavenie teploty
Správne nastavenie teploty na kotli ovplyvňuje niekoľko kľúčových faktorov:
- Veľkosť domácnosti: Väčšie domy alebo byty s viacerými miestnosťami potrebujú vyššiu teplotu na zabezpečenie rovnomerného vykurovania, najmä v miestnostiach vzdialenejších od kotla.
- Úroveň izolácie: Domy s kvalitnou izoláciou - dobre utesnené okná, dvere, zateplené steny a podkrovia - zadržiavajú teplo oveľa lepšie a umožňujú nastavenie nižšej teploty kotla.
- Typ vykurovacieho systému: Radiátory však vyžadujú vyššie teploty, okolo 65-75 °C, aby efektívne šírili teplo do miestnosti. Nízkoteplotné systémy sú ideálne pre kondenzačné kotly s ich optimálnymi teplotami okolo 55 °C.
- Individuálne potreby: Individuálne potreby a preferencie členov domácnosti sú tiež dôležitým faktorom. Niektorí ľudia preferujú teplejšie prostredie, zatiaľ čo iným vyhovuje chladnejšia teplota. Tieto preferencie môžu ovplyvniť, ako vysoko nastavíte teplotu na kotli.
- Technický stav kotla: Staršie alebo zle udržiavané kotly môžu byť menej efektívne a vyžadovať vyššie nastavenia teploty, aby dosiahli požadovaný tepelný výkon.
Tipy pre efektívnu úsporu energie
- Využívajte termostatické hlavice a zónové vykurovanie: Nainštalujte termostatické hlavice na radiátory a využívajte zónové vykurovanie na reguláciu teploty v rôznych miestnostiach podľa potreby.
- Zateplenie a tesnenie: Zlepšite izoláciu vášho domu - zateplenie stien, výmena okien a dverí alebo tesnenie štrbín môžu výrazne znížiť tepelné straty.
- Využívajte inteligentné termostaty: Inteligentné termostaty vám umožňujú programovať vykurovanie podľa vašich denných režimov a monitorovať spotrebu.
- Vetrajte s rozumom: V zime vetrajte krátko a intenzívne, aby sa vzduch vymenil bez zbytočných tepelných strát.
- Optimalizujte umiestnenie nábytku a závesov: Uistite sa, že radiátory nie sú zakryté nábytkom alebo hrubými závesmi, ktoré bránia prúdeniu tepla do miestnosti.
