Kondenzačný kotol so zásobníkom: Princíp fungovania a výhody moderného vykurovania

Kondenzačný plynový kotol predstavuje efektívny a moderný spôsob vykurovania domácností a iných objektov. Jeho inštalácia sa odporúča nielen v novostavbách, ale aj pri rekonštrukcii starších vykurovacích systémov, kde dokáže priniesť výrazné úspory energie a financií. V súčasnosti je plynový kondenzačný kotol jedným z najefektívnejších a najspoľahlivejších riešení na trhu. Využitie kondenzácie vodnej pary a efektívne spaľovanie paliva umožňujú týmto kotlom dosahovať veľké úspory energie a nízke emisie oxidov dusíka, ktoré sú škodlivé pre životné prostredie a zdravie ľudí.

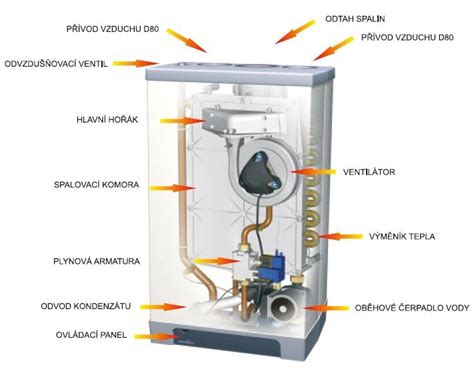

Princíp fungovania kondenzačného kotla

Základným princípom fungovania kondenzačného kotla je využitie latentného tepla obsiahnutého vo vodnej pare, ktorá vzniká pri spaľovaní plynu. Ako už z jeho názvu vyplýva, je to kotol, ktorý využíva tzv. režim kondenzácie vodnej pary obsiahnutej v spalinách. Kondenzačný kotol využíva aj teplo obsiahnuté v spalinách, ktoré by inak odišlo komínom von.

Keď palivo začne horieť, vzniká oxid uhličitý (CO2) a vodná para (H2O). Tieto plyny putujú cez výmenník tepla, kde dochádza k tepelnej výmene s chladiacou vodou. Táto chladiaca voda má za úlohu odobrať čo najviac tepla z plynov a zvýšiť tak ich kondenzačnú teplotu. V tradičnom plynovom kotle vznikala tepelná energia v procese spaľovania plynu, po ktorom spaliny unikali do atmosféry. Tieto spaliny boli samy o sebe tiež nositeľom tepla, pretože mali teplotu často vyššiu než 100-110 °C. V klasických kotloch uniká para hore komínom bez využitia a odnáša veľa tepla. Spaliny sa nesmú ochladiť natoľko, aby para skondenzovala, pretože vzniknutý kondenzát je stredne silná kyselina, ktorá by mohla koróziou poškodiť oceľové alebo liatinové vnútro klasického kotla, ako aj samotný komín.

Kľúčovým faktorom je pokles teploty spalín pod tzv. rosný bod. Pri ochladení spalín pod túto určitú teplotu (pri zemnom plyne približne 57 °C) dochádza ku kondenzácii vodnej pary na kvapalinu. Tento proces uvoľňuje tzv. kondenzačné teplo, ktoré sa následne využíva na predohrev vratnej vody do kotla. Táto kondenzácia uvoľňuje veľké množstvo tepelnej energie, ktorá sa ďalej prenáša do systému vykurovania alebo ohrevu vody. Kondenzovaná voda sa následne odvádza z kotla cez odpadové potrubie. Moderné kondenzačné kotly majú vo vnútri odolné materiály z ušľachtilej ocele alebo zliatiny hliníka a kremíka, ktoré sú voči tomuto kondenzátu odolné.

Zjednodušene povedané, ochladená vykurovacia voda, ktorá sa vracia (tzv. spiatočka) z vykurovacieho systému, sa pri vstupe do kotla predhrieva od teploty spalín, čím ich zákonite ochladzuje. Pri teplote vratnej vody približne do 55 °C pracuje kotol v kondenzačnom režime. Čím je teplota vratnej vody nižšia, tým viac vodná para obsiahnutá v spalinách kondenzuje a tým viac predohrieva vratnú vodu do kotla. Následne od spalín predhriata vykurovacia voda je v kotle dohriata na požadovanú teplotu. Teplota spalín sa teda v kondenzačnom kotle dostáva na maximálnu hodnotu okolo 70 °C, zatiaľ čo v konvenčnom prístroji je to viac ako 100 °C. Pre čo najvyššiu účinnosť kotla, a teda aj úsporu energií a financií, je nutné dosiahnuť najnižšiu možnú teplotu spalín. Platí, že čím menej tepla vypustíte komínom, tým viac tepla kotol odovzdá do vykurovacej sústavy.

Význam teploty vratnej vody a rosného bodu má rozhodujúci význam pre účinnosť kondenzácie. Čím nižšia je teplota vody vracajúcej sa do kotla, tým väčšia je šanca dosiahnuť rosný bod, čo umožňuje skvapalňovanie vodnej pary a získavanie dodatočného tepla. Najlepšie podmienky na kondenzáciu zabezpečujú nízkoteplotné vykurovacie systémy, ako je podlahové alebo stenové vykurovanie. V takýchto inštaláciách teplota vykurovacej vody zvyčajne nepresahuje 40 °C, čo umožňuje maximálne využitie potenciálu kondenzačných kotlov. Naopak, pri vysokoteplotnom vykurovaní, kde teplota vody presahuje 75 °C, je proces kondenzácie výrazne obmedzený, čo znižuje účinnosť zariadenia. Spálením 1 m3 zemného plynu sa vytvorí 1,6 kg vodnej pary (zodpovedá 1,6 l vody). Kondenzačný kotol v rodinnom dome vytvorí za rok aj viac než 1 000 l vody.

Účinnosť kondenzačných kotlov

Jedným z hlavných dôvodov, prečo kondenzačné kotly dosahujú takú vysokú účinnosť, je práve kondenzácia vodnej pary. Vzhľadom na to, že vodná para je jednou z hlavných zložiek spaľovaného paliva, využitie jej kondenzácie umožňuje získanie ďalšieho zdroja tepla, ktorý by inak prešiel úplne nevyužitý.

V literatúre sa môžeme stretnúť s dvoma rôznymi hodnotami účinnosti kondenzačných kotlov. Jedna hovorí o účinnosti pod hranicou 100 % a to až 98 %, druhá zas hovorí o účinnosti nad 100 %, a to až neuveriteľných 109 %. Rozdiel spočíva v spôsobe výpočtu. Účinnosť 98 % môžeme považovať za fyzikálne správnu a je počítaná z tzv. spaľného tepla. Ak sa však pri výpočte použije hodnota výhrevnosti paliva, tak je možné uvádzať účinnosť až 109 %.

Pre porovnanie uvádzame maximálne objektívne účinnosti 3 typov kotlov:

Tradičné plynové kotly mali v najlepších, učebnicových podmienkach dosahovať účinnosť, ktorá bola koncom 20. storočia označovaná konvenčne ako 100 %. V praxi však ich účinnosť len zriedka dosahovala týchto 100 % a pohybovala sa v rozmedzí 80-90 %. S časom a používaním zariadenia účinnosť ešte klesala, čím sa zvyšovala spotreba paliva.

Typy kondenzačných kotlov a ohrev teplej vody

Pri rozhodovaní o kúpe kondenzačného kotla je dôležité zvážiť niekoľko faktorov, vrátane jeho typu a spôsobu prípravy teplej vody. Existuje niekoľko základných typov, ktoré sa líšia konštrukciou a umiestnením:

• Závesné kondenzačné kotly: Sú určené na zavesenie na stenu. Plnia buď úlohu vykurovania, alebo vykurovania a zároveň aj ohrevu teplej úžitkovej vody. Sú kompaktným riešením šetriacim priestor a ideálnym pre malé priestory. Závesné kondenzačné kotly - kaskádové sú kondenzačné kotly vyšších výkonov určené na vytváranie kaskádových zostáv kotlov pre menšie kotolne s výkonom v stovkách kW.
• Stacionárne kondenzačné kotly: Vyznačujú sa veľkým vodným objemom, jednoduchým hydraulickým zapojením (bez potreby kotlového čerpadla). Sú priamo určené na výmenu starých stacionárnych nekondenzačných kotlov a v značnej miere uľahčujú prechod na kondenzačnú technológiu aj pri väčších rodinných domoch. Používajú sa aj pre vykurovanie väčších objektov, napríklad bytových domov. Ponúkajú možnosť voľby kotla so zabudovaným alebo externým zásobníkom pre komfortnú dodávku teplej vody.
• Kompaktné kondenzačné kotly: Sú vhodné pre rodinné domy. Ich integrovanou súčasťou je zabudovaný zásobník na ohrev teplej vody. Ohrev teplej vody zabezpečuje samotný kotol, prípadne aj solárny kolektor. Vyžadujú sa väčšie priestorové nároky z dôvodu umiestnenia kotla na zem. Vďaka kompaktným rozmerom ich namontujete kamkoľvek, či už do kúpeľne, predsiene, alebo do kuchyne vedľa kuchynskej linky.
• Zostavy kondenzačných kotlov s externým zásobníkom: Tieto zostavy slúžia na vykurovanie a ohrev teplej vody so samostatným zásobníkom umiestneným vedľa kotla alebo pod kotlom. Systémové kotly s externým zásobníkom sú dobrým riešením v prípade veľmi vysokých nárokov na teplú vodu. Uspokoja potrebu teplej vody súčasne na viacerých odberných miestach s vysokým prietokom vody naraz. Ponúkajú rýchlu a spoľahlivú dodávku teplej vody okamžite a sú vhodné pre rodinné domy s viacerými kúpeľňami.

Kondenzačný kotol a príprava teplej vody

Kondenzačné kotly môžu zabezpečovať ohrev teplej úžitkovej vody (TÚV) viacerými spôsobmi:

• Prietokovým ohrevom: Voda sa ohrieva priamo v kotle počas jej odberu. Je to úsporné riešenie pre menšie domácnosti.
• So vstavaným zásobníkom: Kotol má integrovaný malý zásobník TÚV, čo zabezpečuje vyšší komfort a možnosť odberu TÚV na viacerých miestach súčasne.
• S externým zásobníkom: Kotol ohrieva vodu vo zvlášť umiestnenom bojleri alebo akumulačnom zásobníku. Toto riešenie je vhodné pre domácnosti s vysokou spotrebou TÚV, napríklad vo viacgeneračných domoch. Plynový kotol so zásobníkom teplej vody vo všeobecnosti zvyšuje komfort teplej vody v každej domácnosti. Zásobník je nevyhnutnou podmienkou pre dodatočnú inštaláciu solárneho systému.

Pri ohreve TÚV sa často využíva tzv. vrstvový zásobník, ktorý umožňuje komfortný a úsporný ohrev. Kotol čerpá studenú vodu zo spodnej časti zásobníka, zohrieva ju v doskovom výmenníku tepla a vracia späť do hornej vrstvy zásobníka. Týmto spôsobom sa postupne ohreje celý objem vody.

Výhody kondenzačných plynových kotlov

Kondenzačné kotly prinášajú rad významných výhod, ktoré ich robia čoraz populárnejšou voľbou pre moderné vykurovacie systémy.

• Energetická účinnosť a úspory: Jednou z hlavných výhod je ich vysoká energetická účinnosť, ktorá vedie k reálnym úsporám na nákladoch na vykurovanie. V porovnaní s tradičnými plynovými kotlami spotrebujú menej paliva na dosiahnutie rovnakej teploty v domácnosti. V praxi to znamená, že kondenzačný kotol môže priniesť úsporu 15-30 % oproti starým kotlom, pričom pri starších atmosférických kotloch môže byť rozdiel ešte markantnejší. Výmena starého kotla za nový kondenzačný môže ušetriť až 30% nákladov. Moderná kondenzačná technológia dokáže znižovať náklady na vykurovanie aj spotrebu energie.
• Nízke emisie a ekologický prínos: Kondenzačné kotly sú ekologickejšou voľbou, pretože spotrebúvajú menej paliva, čo vedie k nižším emisiám oxidu uhličitého (CO₂) a iných škodlivých látok, ako sú oxidy dusíka (NOx). Vďaka svojmu efektívnemu procesu spaľovania a využívaniu kondenzácie vodnej pary, sú kondenzačné kotly schopné produkovať až 90% menej NOx emisií ako staršie modely kotlov. Spĺňajú tak prísne normy ochrany životného prostredia a energetickej efektívnosti, čím prispievajú k znižovaniu uhlíkovej stopy. V porovnaní s kotlami na tuhé palivá má vykurovanie plynom s kondenzačnou technológiou najlepšie hodnoty CO₂.
• Flexibilita a univerzálnosť: Kondenzačné kotly sú dostupné v jedno-funkčnom (určenom výhradne na vykurovanie priestorov) aj dvoj-funkčnom vyhotovení (ktoré navyše ohrieva úžitkovú vodu). Môžu spolupracovať s rôznymi systémami, ako je podlahové vykurovanie, čo z nich robí univerzálnu voľbu pre moderné inštalácie. Sú vhodné pre použitie v rodinných domoch, bytových domoch, ale aj pre priemyselné použitie.
• Kompaktné rozmery a uzavretá spaľovacia komora: Mnohé modely sú navrhnuté ako závesné kotly, sú kompaktné a nenáročné na priestor, čo umožňuje ich inštaláciu aj v menších priestoroch. Uzavretá spaľovacia komora znamená, že vzduch (nevyhnutný pre proces spaľovania) nemôžu nasávať z miestnosti, v ktorej sa nachádzajú. To umožňuje inštaláciu na rôznych miestach, dokonca aj v obytných priestoroch, vďaka bezpečnému odvodu spalín a prívodu vzduchu. Z hľadiska kvality vzduchu v dome je takýto kotol neutrálny, neovplyvňuje jeho kvalitu ani zloženie.
• Moderné riadiace systémy: Umožňujú komfortné nastavenie a ovládanie, často aj na diaľku prostredníctvom smartfónu alebo tabletu.
• Dlhá životnosť a jednoduchá údržba: Pri správnej montáži a pravidelnej údržbe môžu kondenzačné kotly pracovať spoľahlivo 15-20 rokov. Väčšina moderných kotlov má integrované diagnostické systémy, ktoré umožňujú rýchle a jednoduché odhalenie a opravu problémov. Tiež sa vyžaduje minimálna údržba a čistenie kotla, čo znamená, že sú zvyčajne spoľahlivé a vydržia dlho.

Inteligentné ovládanie a regulácia

Moderné kondenzačné kotly sú vybavené rôznymi typmi regulácií, ktoré zvyšujú ich účinnosť a komfort používania. Pohodlne šetria energie aj prevádzkové náklady.

• Inteligentné regulátory: Súčasťou niektorých modelov sú integrované regulácie teploty, ktoré umožňujú precízne nastaviť teplotu vykurovania v každej miestnosti zvlášť. Inteligentné regulátory Buderus Logamatic s internetovým pripojením na jednoduché a pohodlné ovládanie pomocou tabletu alebo smartfónu sú inovatívnym riešením, ako ešte viac znížiť náklady na vykurovanie domácnosti. Požadovanú teplotu si nastavíte kedykoľvek a odkiaľkoľvek pomocou aplikácie v smartfóne. Máte možnosť monitorovať prevádzku kotla a s tiež jeho spotrebu energie. V prípade spojenia s kotlom Buderus dokáže termostat sledovať prevádzku kotla a teda i spotrebu plynu. S funkciou Dovolenka znižujete spotrebu energií, keď nie ste doma. Vďaka funkcii detekcie dokáže termostat Logamatic TC100 rozpoznať GPS polohu vášho smartfónu, takže si môžete nastaviť požadovanú teplotu v čase návratu domov. Maximálny účinok dosiahnete, ak Logamatic TC100 skombinujete s inteligentnými termostatickými radiátorovými hlavicami, ktoré umožňujú individuálne regulovať teplotu v každej miestnosti.
• Ekvitermická regulácia: Ekvitermická regulácia nastavuje teplotu vykurovacej vody automaticky. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača na severnej strane domu a údaje z vopred nastavenej ekvitermickej krivky. Ak je vonku teplejšie, kotol teplotu vykurovacej vody automaticky zníži, avšak iba do takej miery, aby ostala zachovaná tepelná pohoda v interiéri. Využitím ekvitermickej regulácie znížite tepelné straty cez povrch kotla a tým aj náklady na vykurovanie. Inteligentné riešenie ekvitermických systémových regulátorov poskytuje kompletný prehľad o prevádzke kotla a celého vykurovacieho systému.
• Izbové komunikačné regulátory: Tieto regulátory sú spoľahlivé pre jednoduché vykurovacie systémy s moderným vzhľadom s dotykovým displejom a jednoduchým intuitívnym ovládaním. Ponúkajú rôzne špeciálne funkcie a časové intervaly.

Moderné kotly využívajú na znižovanie výkonu v prípade nižších požiadaviek na teplo tzv. výkonovú moduláciu. Vďaka tomu regulujú svoj vykurovací výkon podľa aktuálnej vonkajšej teploty a potreby vykurovacieho systému, bez potreby cyklovania, t. j. opakovaného zapínania a vypínania ohrevu. Dobrý kotol by mal byť schopný plynule regulovať svoj výkon v čo najväčšom rozsahu, napríklad od 10 do 100 % menovitého výkonu.

Výber a inštalácia kondenzačného kotla

Pri kúpe kondenzačného kotla je dôležité zvážiť niekoľko faktorov, aby ste zabezpečili jeho optimálny výkon a dlhú životnosť.

Kritériá výberu kondenzačného kotla

• Výkon a modulačný rozsah: Výkon kotla by mal byť stanovený na základe výpočtu tepelných strát domu. Predimenzovaný kotol pracuje neefektívne, zatiaľ čo poddimenzovaný nedokáže pokryť tepelnú stratu. Kotol by mal byť schopný plynule regulovať svoj výkon v čo najväčšom rozsahu, napr. od 10 % menovitého výkonu až po samotný menovitý výkon. Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie objektu bez zbytočného cyklovania kotla.
• Typ vykurovacej sústavy: Najefektívnejšia spolupráca je s nízkoteplotnými systémami ako podlahové alebo stenové vykurovanie. Ak sa mení starý kotol za kondenzačný v dome s radiátorovým vykurovaním, je vhodné zvážiť zateplenie obvodového plášťa a výmenu okien, čo umožní použiť kotol s menším výkonom a znížiť prevádzkovú teplotu.
• Kvalita komponentov a značka: Výmenník tepla je kľúčovým komponentom, ktorý musí odolať korozívnemu kondenzátu. Kvalitné materiály ako nehrdzavejúca oceľ alebo hliníkové zliatiny zaručujú dlhú životnosť. Pri výbere kotla by ste mali siahnuť po overenom výrobcovi s dobrou servisnou podporou.
• Hlučnosť: Ak plánujete kotol umiestniť blízko obytných priestorov, venujte pozornosť aj jeho hlučnosti. Pri optimálnom nastavení vydáva plynový kotol len tiché prevádzkové zvuky.

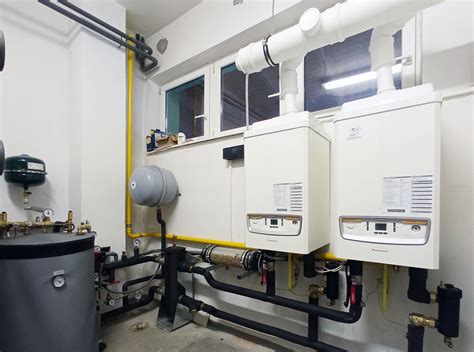

Inštalácia kondenzačného kotla

Inštaláciu plynového kondenzačného kotla musí vždy vykonávať odborník s príslušným oprávnením. Práce na prestavbe sú potrebné predovšetkým na úpravu starých prípojok a modernizáciu komína. Inštalácia nového plynového vykurovacieho systému je zvyčajne hotová v priebehu jedného až dvoch pracovných dní.

• Plynová prípojka: Pre prevádzku kondenzačného kotla je nevyhnutná plynová prípojka. V prípade jej absencie je potrebné zvážiť alternatívne zdroje energie.
• Odvod spalín: Spalinové systémy musia byť odolné voči agresívnemu kondenzátu, ktorý sa tvorí pri nízkych teplotách. Používajú sa špeciálne certifikované spalinovody, ktoré môžu byť jednoduché alebo koncentrické (privádzajú vzduch a odvádzajú spaliny jedným potrubím). Okrem toho musí byť kotol napojený na komín, aby sa zbavil zvyškov spalín.
• Odvod kondenzátu: Vznikajúci odpadový kondenzát je mierna kyselina. V rodinných domoch sa zvyčajne môže odvádzať priamo do kanalizácie, kde ho neutralizujú zásadité odpady z domácnosti (mydlá, pracie prášky). Zvyšky kondenzátu z procesu kondenzácie budú odvedené priamo do kanalizácie.
• Pripojenie k vykurovaciemu systému: Kondenzačné kotly najlepšie spolupracujú s nízkoteplotnými vykurovacími systémami, ako je podlahové alebo stenové vykurovanie (pracujúce s teplotami 30-45 °C). V starších domoch s radiátormi je možné dosiahnuť úspornú prevádzku aj s nižšou teplotou vykurovacej vody, ak sú radiátory v dobrom stave.

Údržba kotla

Pre optimálny výkon a dlhú životnosť kotla je dôležité dodržiavať pokyny výrobcu pre inštaláciu a údržbu. Pravidelný servis a čistenie kotla sú kľúčové. Plynový kondenzačný kotol by sa mal servisovať raz ročne. Najlepší čas na servis a opravu plynového vykurovacieho systému je v lete, pred začiatkom novej vykurovacej sezóny. Je dôležité vyhnúť sa častým chybám používateľov, ako je nastavenie príliš vysokej teploty, zanedbanie servisu alebo nevhodné kombinovanie s neefektívnymi radiátormi. S pomocou našej služby Predĺžená záruka máte pod kontrolou náklady za prípadný servis.

Kombinácia s inými zdrojmi energie

Kondenzačné plynové kotly je možné efektívne kombinovať s obnoviteľnými zdrojmi energie, čím vznikajú tzv. hybridné vykurovacie systémy:

• Solárne systémy: Solárne kolektory môžu predohrievať vodu v zásobníku TÚV alebo dokonca prispievať k vykurovaniu.
• Tepelné čerpadlá: Môžu dopĺňať vykurovací systém v závislosti od vonkajších podmienok.
• Kotly na biomasu alebo krbové vložky: Tieto zdroje môžu prevziať časť alebo väčšinu výroby tepla, čím sa zníži závislosť od zemného plynu.

Takéto hybridné systémy umožňujú dlhodobo znížiť spotrebu plynu, emisie CO₂ a zvýšiť celkovú energetickú efektivitu budovy. Ak má byť plynové vykurovanie podporované obnoviteľnými zdrojmi energie, napr. solárnym systémom alebo tepelným čerpadlom, musí byť pre ne vaša strecha alebo nehnuteľnosť vhodná.

Cena a náklady na prevádzku

Prvotná investícia na nový kondenzačný plynový kotol je ovplyvnená viacerými faktormi: cenu investície tvorí samotná cena kotla, ale aj náklady na jeho montáž a prípadné pripojenia a doplnky vášho vykurovacieho systému. Nový plynový vykurovací systém v rodinnom dome stojí spolu s inštaláciou približne 2 000 eur. Približne dve tretiny nákladov tvoria náklady na zariadenie a približne jednu tretinu náklady na inštaláciu. Úprava starého komína pre potreby kondenzačného kotla môže stáť niekoľko stoviek eur.

Prevádzkové náklady samozrejme najviac závisia od spotrebenej energie. Nemalú rolu tu zohráva zateplenie domu alebo bytu a ďalšie faktory. Ovplyvniť svoje náklady na vykurovanie môžete tiež využitím rôznych špeciálnych funkcií na regulátore napr. znížením teploty, keď ste mimo domu. Pri znížení teploty v dome len o 1°C môžete ušetriť až 6% energií.

Dotačné programy

Ministerstvo životného prostredia pripravuje dotačný program tzv. Kotlíkové dotácie podporujúci kúpu a inštaláciu kondenzačných plynových kotlov ako náhrady za kotly na uhlie a drevo. Termín začiatku prijímania kotlíkových žiadostí však zatiaľ nie je známy. V súčasnosti sa ekologickejšiemu vykurovaniu domácností venuje projekt Zelená domácnostiam - zameraný na solárne kolektory, fotovoltické panely, tepelné čerpadlá a kotly na biomasu.
