Tento článok sa zaoberá nastavením výkonu a riešením problémov s kondenzačným kotlom Protherm LEV 28 KKO. Zameriavame sa na otázky týkajúce sa modulácie výkonu, cyklovania kotla, prepínania trojcestného ventilu a kompatibility s rôznymi typmi regulátorov. Poskytujeme tiež detailný pohľad na spoločnosť Protherm Production, ktorá stojí za výrobou týchto špičkových vykurovacích zariadení.
O spoločnosti Protherm Production a Vaillant Group
Spoločnosť Protherm Production je súčasťou medzinárodného koncernu Vaillant Group, ktorý je etablovaným výrobcom vykurovacej techniky pre mnohé krajiny Európy, Ázie i Afriky. Pre slovenský trh produkuje kotly pod značkami Vaillant a Protherm.
História spoločnosti Protherm Production siaha do roku 1991, kedy začínala ako predajca vykurovacej techniky v Prahe. Výroba v Skalici bola spustená v roku 1999, najprv v spoločnosti Didaktik, odkiaľ bola v roku 1999 presťahovaná do priestorov súčasného závodu. Okrem závodu v Skalici patrí pod Protherm Production aj spoločnosť Vaillant Industrial Slovakia v Trenčianskych Stankovciach, ktorá sa zameriava na výrobu hydromodulov a rúrok.
Koncern Vaillant Group má viac ako 140-ročnú históriu a je držiteľom viac ako 2 000 patentov. Je považovaný za lídra a priekopníka v oblasti vykurovacích technológií v Európe. Celosvetovo prevádzkuje 10 výrobných závodov (osem v Európe, po jednom v Turecku i v Číne) a zamestnáva viac ako 12 000 ľudí.
Výrobný proces a sortiment
Spoločnosť Protherm Production vyrába široký sortiment kotlov a zariadení na ohrev teplej vody. Ponuka zahŕňa závesné a stacionárne, kondenzačné aj nekondenzačné kotly, elektrokotly, elektrické ohrievače na prípravu teplej vody a vnútorné jednotky tepelných čerpadiel.
Začiatok výroby v súčasnom sídle spoločnosti v Skalici sa datuje od roku 2000. Pôvodne sa na troch výrobných linkách produkovalo 51 000 kusov finálnych výrobkov ročne. V súčasnosti závod v Skalici vyprodukuje viac ako 710 000 produktov za rok. Široký sortiment zariadení je vyrábaný pre krajiny Európy, Ázie a Afriky.
Vo výrobe sa uplatňujú moderné elektronické pracovné postupy, ktoré uľahčujú montáž vykurovacích zariadení. Pracovný postup je zamestnancom prezentovaný na LCD obrazovkách v textovej aj obrazovej forme, čo minimalizuje riziko chýb. Výrobné haly sú navrhnuté ako svetlé, čisté a nehlučné priestory.
Vývojové centrum
Súčasťou Protherm Production je jedno z najmodernejších vývojových centier v Európe. Toto centrum disponuje výkonnými pracovnými stanicami, moderným laboratóriom a kvalitnou technikou. Vývojový tím sa zameriava na inovácie súčasných kotlov, zavádzanie nových výkonnejších modulov a vývoj nových, účinnejších produktov. Dôraz je kladený na optimalizáciu dizajnu pre zvýšenie kvality pri zachovaní alebo znížení ceny, s prihliadnutím na nové technológie a ich implementáciu.
Hlavnými oblasťami vývoja sú hydraulické moduly do kotlov, plynové kondenzačné a nekondenzačné kotly, ako aj elektrokotly. V rámci vývojového centra pôsobia aj tímy udržateľného inžinierstva (Sustaining Engineering) a projektového a produktového manažmentu. V nedávnej dobe boli zriadené nové oddelenia, vrátane Oddelenia intelektuálneho vlastníctva, ktoré sa stará o registráciu nových patentov. Vývojové centrum zamestnáva 63 pracovníkov a zahŕňa rozšírenú prototypovú dielňu a moderné testovacie centrum.

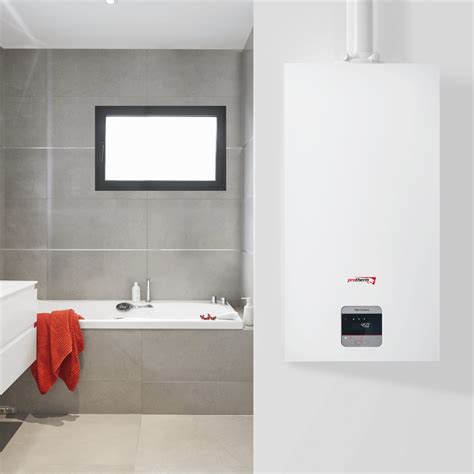

Charakteristika kondenzačného kotla Protherm LEV 28 KKO
Kondenzačný závesný kotol Protherm LEV, vrátane modelu LEV 28 KKO, sa vyznačuje vysokým stupňom využitia tepla, dosahujúcim až 108%, čím sa radí medzi špičku na európskom trhu. Vysoká miera bezpečnosti zaručuje bezstarostnú a spoľahlivú prevádzku. Pri vývoji kotla sa kládol dôraz predovšetkým na vysokú efektivitu spaľovania, šetrnosť k životnému prostrediu a ľahkú obsluhu. Kotol Vás prekvapí širokým výkonovým rozsahom a predovšetkým nízkou spotrebou plynu.
Model Protherm LEV 28 KKO v.20 patrí medzi kondenzačné kotle, primárne je určený na vykurovanie a s možnosťou pripojenia externého zásobníka pre ohrev teplej vody. Je riadený mikroprocesorom a hodnoty sa prehľadne zobrazujú na displeji. Medzi jeho funkcie patria: protimrazová ochrana zásobníka (v prípade jeho pripojenia), ochrana čerpadla proti zablokovaniu, anticyklovacia funkcia a funkcie Leto - Zima - Prázdniny. Ohrev teplej vody sa vykonáva v externom nepriamo ohrievanom zásobníku.
Tento typ kotla využíva hliníkový výmenník tepla. Hliníkové výmenníky boli bežné v starších modeloch, zatiaľ čo novšie kotly často používajú nerezové výmenníky. Pre presné informácie o začiatku výroby konkrétneho modelu a jeho statuse (výbehový model) je vždy potrebné overiť u predajcu alebo výrobcu.
Záručná doba 3 roky je platná iba vtedy, ak boli vykonané technické prehliadky najneskôr do 12 a 24 mesiacov od sprevádzkovania produktu. Potvrdenie o tejto prehliadke musí zákazník zaslať spoločnosti Protherm a tiež ho doložiť v prípade reklamácie.
Riešenie problémov s kondenzačným kotlom Protherm LEV 28 KKO
Problémy s moduláciou výkonu a cyklovaním kotla
Jeden z používateľov sa stretáva s problémom, kedy je kotol Protherm LEV 28 KKO v prevádzke, ale jeho výkon sa zdá byť predimenzovaný pre daný rodinný dom s plochou približne 200 m². V období najväčších mrazov, kedy je potrebný vyšší výkon, kotol pracuje bez problémov. Avšak počas zvyšných 80% vykurovacej sezóny klesá priemerný výkon kotla pod 5 kW, čo je na hranici alebo pod minimálnym výkonom kotla. Toto spôsobuje časté cyklovanie kotla.
Používateľ popisuje aj nepríjemné správanie kotla pri ohreve vykurovacej vody. Po zapálení kotol postupne zvyšuje teplotu otopnej vody pri nízkom výkone. Ak sa priblíži k požadovanej teplote, výkon sa zníži. Ak sa však k požadovanej teplote nepriblíži dostatočne (stačí o 2-3 stupne menej), prudko zvýši výkon, prestrelí požadovanú teplotu, vypne a vychladne.
Riešenie: Jednou z možností je zníženie maximálneho výkonu kotla servisným zásahom, napríklad z rozsahu 5,9-29 kW na 3-15 kW. Tým sa môže zlepšiť modulácia a obmedziť cyklovanie kotla v obdobiach s nižšími tepelnými stratami. Pri kondenzačných kotloch nie je vyšší maximálny výkon vždy zárukou úspory. Dôležitý je najmä spodný výkon kotla. Čím nižší je spodný výkon, tým menej plynu kotol spotrebuje v obdobiach s nižšími tepelnými stratami objektu.

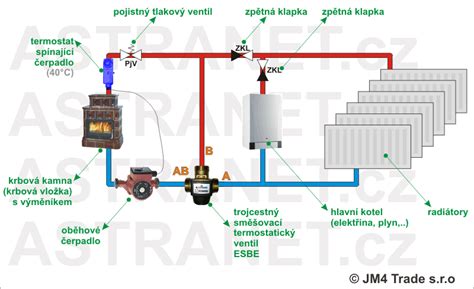

Problémy s trojcestným ventilom pri ohreve TUV
Ďalším problémom, ktorý používateľ popisuje, sa týka ohrevu vody v samostatnom zásobníku. Hoci sa trojcestný ventil na spiatočke v kotle prepne a zásobník sa nahrieva, spiatočka vykurovacieho okruhu nie je (úplne?) uzavretá. Toto správanie bolo prítomné od začiatku prevádzky kotla.
Počas vykurovacej sezóny to nie je taký problém. Mimo sezóny však musí používateľ ručne uzatvárať spiatočku vykurovacieho okruhu. Ak si manželka zapne kúrenie počas chladnejšieho večera, kotol potom ohrieva stojacu vodu, kúrenie zostáva studené, čo nie je ideálne pre kotol.
Otázka: Je trojcestný ventil v poriadku, ak prepúšťa spiatočku vykurovacej vetvy v momente, keď má otvorenú spiatočku ohrevu zásobníka? V prípade takéhoto správania je pravdepodobné, že trojcestný ventil nefunguje správne a vyžaduje servisný zásah alebo výmenu, aby sa zabezpečilo úplné uzavretie vykurovacieho okruhu počas ohrevu teplej úžitkovej vody.
How does a thermostatic mixing valve work?
Kompatibilita s regulátormi a termostatmi
V diskusii sa objavuje množstvo otázok týkajúcich sa výberu a kompatibility izbových termostatov a regulátorov s rôznymi modelmi kotlov Protherm, najmä s modelmi Protherm LEV 28 KKO. Používatelia sa pýtajú na možnosť pripojenia:
- WiFi termostatov: Zisťuje sa, či je možné pripojiť WiFi termostaty k starším modelom kotlov (napr. z roku 2002) a aké sú požiadavky na komunikáciu (modem, prijímač).
- Originálnych a alternatívnych regulátorov: Používatelia hľadajú vhodné náhrady za staré programovateľné termostaty (napr. Protherm Thermolink P) a pýtajú sa na kompatibilitu s alternatívnymi značkami ako Vaillant, Junkers, Salus, Emos, Euroster Q7.
- Ovládanie pomocou vonkajšieho snímača teploty: Zaujíma sa o možnosť pripojenia vonkajšieho snímača teploty pre ekvitermickú reguláciu a či je to možné aj pri starších verziách kotlov.
- Pripojenie bezdrôtových termostatov: Používatelia sa informujú o možnosti výmeny drôtových termostatov za bezdrôtové, aby sa vyhli ťahaniu káblov.
Prehľad kompatibility regulátorov s kotlami Protherm
Nasledujúca tabuľka sumarizuje najčastejšie otázky a odpovede týkajúce sa kompatibility regulátorov s rôznymi modelmi kotlov Protherm:
| Model kotla Protherm | Odporúčaný / Kompatibilný regulátor | Poznámka |
|---|---|---|
| LEV 28 KKO | Protherm Thermolink RC a Protherm snímač vonkajšej teploty | Áno, aj pre staršie verzie (napr. rok 2007) |
| Protherm Ray 18K (podlahové kúrenie) | Inteligentné WiFi termostaty | Takéto riešenie cez WiFi nie je v ponuke |
| Protherm Panther Condens 25 KKO | Starší regulátor Thermolink P | Bude pasovať |
| Protherm Tiger Condens | Protherm Thermolink P2, LUX alebo RC | Regulátor Thermolink P2 sa zapája cez tri káble |
| Protherm Medveď 30 KLOM (r.v. 2012) | Protherm Exacontrol 7 | Možné použiť, aj s klasickým manuálnym nastavením teploty |
| Protherm Gepard | Euroster Q7 alebo originálny Protherm | Áno, je možné zakúpiť aj Euroster Q7 |
| Protherm Panther 24 KTO | Akýkoľvek termostat Salus alebo Exacontrol | Široký výber vhodných termostatov |
| Protherm LEV 28 KKO (rok 2009) | Bezdrôtový termostat | Vyžaduje foto pôvodného termostatu kvôli staršiemu kotlu |
| Protherm Lev 24 KKV (bez eBus) | Bezdrôtový izbový termostat (ktorý nie je založený na eBus) | Potrebné zvoliť termostat bez eBus protokolu |
Dostupnosť náhradných dielov a servis
Na trhu sú dostupné náhradné diely pre kotol Protherm LEV 28 KKO, vrátane rôznych komponentov okrem výmenníka tepla. Taktiež je možné zohnať náhradné diely pre modely LEV 30KKZ a LEV 24KKV. Niektoré inzeráty ponúkajú predaj celých kotlov na rozpredaj po súčiastkach, čo môže byť výhodné pre získanie špecifických dielov.
Hoci niektoré varianty kotlov Protherm LEV už nemusia byť vo výrobe a môžu byť nahradené novšími typmi s nerezovými výmenníkmi, dostupnosť náhradných dielov je stále zabezpečená, čo predlžuje životnosť existujúcich zariadení.
