Kondenzačný kotol s núteným odťahom spalín: Úspora, regulácia a požiadavky na inštaláciu

Kondenzačné kotly predstavujú moderné a vysoko efektívne riešenie pre vykurovanie domácností a prípravu teplej úžitkovej vody. Ich kľúčovou vlastnosťou je schopnosť získať dodatočné teplo z kondenzácie vodnej pary obsiahnutej v spalinách, čo zvyšuje ich účinnosť a znižuje spotrebu paliva. Zároveň si vyžadujú špecifické riešenia pre odvod spalín a manažment kondenzátu.

Prečo vymeniť starý kotol za kondenzačný?

Výmena vykurovacieho kotla je na čase, keď je starší ako 15 rokov. Je taktiež nevyhnutná vtedy, keď zateplíte dom alebo vymeníte okná, čím výrazne znížite tepelné straty a domu či bytu postačí dodať menšie množstvo tepla. Po zateplení vám bude stačiť kotol s nižším výkonom.

Od septembra minulého roka platí nová ekosmernica Európskej únie, ktorá sprísňuje podmienky na niektoré vykurovacie zariadenia. Dôsledkom je vyradenie z výroby veľkej časti klasických, nekondenzačných kotlov na plyn. To znamená koniec bežných kotlov. Ak teda chcete ostať pri vykurovaní plynom, v súčasnosti to môže byť len kondenzačným kotlom.

Kondenzačné kotly prinášajú nové výhody a najmodernejšie funkcie, ako aj moderné ovládanie aj na diaľku cez internet. Vďaka schopnosti využiť teplo zo spalín je kondenzačný kotol úspornejší o 10 až 15 % než klasický. Rátajte však s tým, že budete musieť upraviť komín, ak nie je odolný proti kondenzátu. Zároveň bude nutné vybudovať napojenie odvodu kondenzátu, ktorý kotol vyprodukuje, na kanalizáciu.

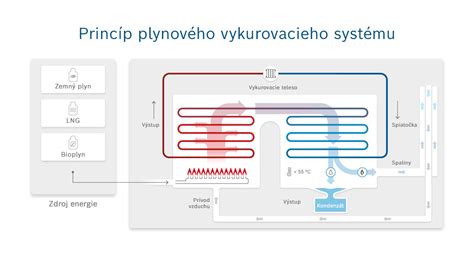

Princíp fungovania kondenzačného kotla

Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn. Klasické kotly neochladia spaliny na teplotu pod rosným bodom, vodná para s vysokou energiou tak uniká bez využitia komínom. V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Je to opačný proces ako pri premene vody na paru varením, skupenské teplo premeny je však rovnaké.

Plynová kondenzačná technológia spočíva v spätnom získavaní tohto kondenzačného tepla a jeho pridávaní do vykurovacej vody. Výmenník tepla, vyrobený z nehrdzavejúcej ocele odolnej voči vlhkosti a kyselinám, vďaka špeciálnej konštrukcii je veľmi kompaktný. Keď horúce spaliny prúdia cez jeho špirálu, ochladzujú sa vykurovacou vodou, ktorá sa vracia do kotla z radiátorov (vratná voda).

Spaliny postupne kondenzujú a teplo zo vzniknutej vodnej pary sa potom odovzdáva do vykurovacieho systému. Aby sa zabezpečila kondenzácia, teplota vratnej vody nesmie prekročiť hranicu 57 stupňov Celzia. V opačnom prípade horúce spaliny nemôžu kondenzovať. Kondenzačný kotol takto premieňa až 98 % energie obsiahnutej v horúcom plyne na teplo.

Podmienkou na dosiahnutie najväčšej účinnosti a úspor je nízkoteplotný vykurovací systém, pretože najväčšiu účinnosť majú kondenzačné kotly pri teplotách vykurovacej vody do 50 °C. Ideálne sa preto hodí do kvalitne izolovaných novostavieb s podlahovým vykurovaním. K úspornej prevádzke prispeje tiež ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači pri vysokej teplote, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka a dosiahne tak veľmi dobré vychladenie spiatočky kotla a kondenzáciu, a to počas ohrevu celého objemu nádrže.

Manažment kondenzátu a jeho odvod

Pri spaľovaní paliva v kondenzačnom kotli dochádza k tvorbe kondenzátu ako vedľajšieho produktu. Teplý spaľovací plyn obsahuje vodnú paru, ktorá pri prechode cez výmenník tepla kondenzuje a mení sa na kvapalnú formu.

Kondenzát zo spaľovania je jemne kyslý, má hodnotu pH až 4,8 a obsahuje chemické látky, ktoré by mohli byť škodlivé pre životné prostredie, ak by sa dostali do kanalizácie, čističky odpadových vôd alebo priamo do podzemných vôd. Kondenzačné kotly produkujú pomerne veľké množstvo kondenzátu, približne 1 l až 3,8 l za hodinu prevádzky. Toto množstvo sa môže líšiť v závislosti od typu kotla, jeho aktuálneho výkonu a prevádzkových podmienok - všeobecne platí, čím nižšia vratná teplota vykurovacej vody (pod rosným bodom spalín, cca 55 °C pre zemný plyn), tým je vyššia účinnosť a viac kondenzátu kotol vyprodukuje.

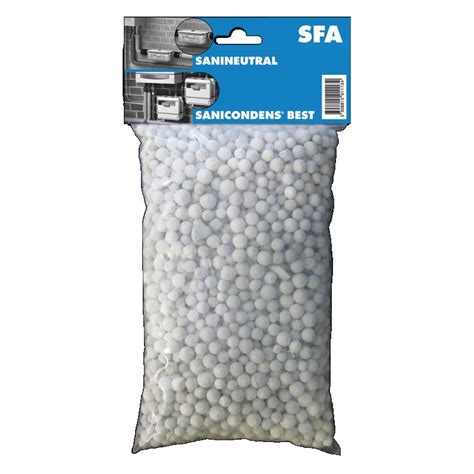

Kondenzačný kotol je vybavený odvodným systémom, ktorý zabezpečuje odvod kondenzátu cez sifón brániaci úniku spalín do okolia, do odpadového potrubia alebo kanalizácie. Neutralizovať kondenzát je veľmi jednoduché pomocou neutralizátora kondenzátu. Toto zariadenie sa inštaluje na vypúšťacie potrubie kondenzu z kotla a obsahuje granulovaný uhličitan vápenatý.

Dôležitým faktorom je aj veľkosť plynového kondenzačného kotla. Ak je menovitý tepelný výkon menší ako 25 kilowattov (kW), kondenzát sa nemusí neutralizovať. Ak je jeho výkon od 25 kW do 200 kW, priame vypúšťanie do odpadovej vody je povolené len za určitých okolností, a to riedením odpadovou vodou. Je dôležité venovať pozornosť jeho spracovaniu v prípade, že je odvádzaný do domovej čističky odpadových vôd alebo betónovej žumpy.

Ak nie je v kotolni odpad do kanalizácie, pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom. Správne odvádzanie a spracovanie kondenzátu zabezpečuje bezpečnú prevádzku kotla a minimalizuje jeho negatívny vplyv na životné prostredie.

Nútený odťah spalín a požiadavky na spalinové systémy

Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývaným „turbo“. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, preto musí byť horák vždy nad komorou, a tým aj spaliny prúdia nelogicky a proti termickému účinku nadol. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tak len slabý ťah komína. Ak neinvestujete do automatického kotla, počítajte s vyššími nárokmi na obsluhu. Ručné prikladanie už rozhodne nie je pre starších ľudí.

Spalinové systémy SERIO sú špičkovým produktom renomovaného nemeckého výrobcu, ktorý sa špecializuje na plastové systémy odvodov spalín už od roku 1994. Sú určené pre nízkoteplotné a kondenzačné kotly s maximálnou teplotou na hrdle spotrebiča 120 °C. Umožňujú ako podtlakovú, tak pretlakovú prevádzku. Spojenie jednotlivých častí sa deje pomocou hrdlových spojov so špeciálnym tesniacim krúžkom.

Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín. Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie. Neznižuje sa tým teplota miestnosti, keďže nie je ochladzovaná čerstvým vzduchom na spaľovanie.

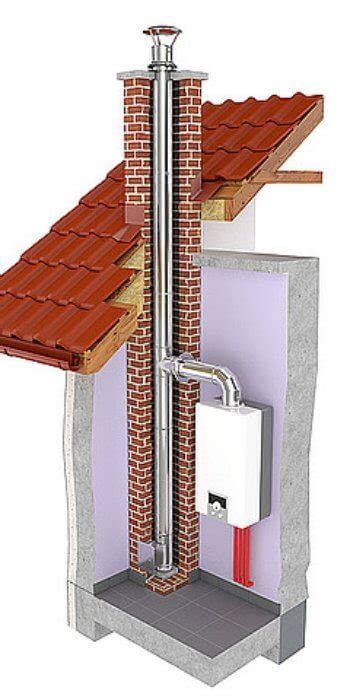

Materiály pre komíny a systémy odvodu spalín

Výber materiálu komína je zásadný pre jeho životnosť a bezpečnosť. Pre plynové kotly, ktoré produkujú menej horúce spaliny (okolo 50 °C až 120 °C), sú požiadavky na materiál odlišné ako pri kotloch na tuhé palivá. Spaliny môžu obsahovať vodnú paru, oxid uhličitý a agresívnu kyselinu sírovú, ktorá vzniká pri kondenzácii.

• Komíny z nehrdzavejúcej ocele: Tieto systémy sú považované za najlepšiu voľbu vďaka ich vysokej odolnosti voči korózii, nízkej hmotnosti a vynikajúcej trakcii. Životnosť komína z nehrdzavejúcej ocele sa pohybuje okolo 15 rokov, pričom nerezové komíny môžu vydržať až 30 rokov. Jednotlivé prvky sú dodávané vo forme hotových modulov, čo umožňuje jednoduchšiu inštaláciu.
• Keramické komíny: Trojvrstvový systém s vonkajšou keramicko-betónovou časťou, vnútorným keramickým kanálom a izoláciou z minerálnej vlny. Medzi nevýhody patrí vysoká hmotnosť konštrukcie a zvýšené požiadavky na inštaláciu, vrátane striktne vertikálneho umiestnenia pre maximálnu trakciu. Ak zvolíme na odvod spalín keramický komín, musí byť odolný proti kondenzátu.
• Koaxiálny komín: Ide o moderný, vysoko efektívny systém. Konštrukcia pozostáva z dvoch do seba vložených rúrok: vnútorná slúži na odvod spalín a vonkajšia na prívod vzduchu. Tento systém je univerzálny, ľahko sa inštaluje a poskytuje zvýšenú úroveň bezpečnosti.
• Polypropylén (PP): Používa sa ako materiál pre odkúrenie kondenzačných kotlov, pretože je odolný voči kyslému kondenzátu a dobre tvarovateľný.

Tehlový komín nie je ideálnou voľbou pre plynové kotly kvôli nižšej trakcii, vysokej hmotnosti a tendencii k hromadeniu kondenzátu. Hrubý povrch tehlového kanála môže spôsobiť spätný ťah alebo vodnú zátku. Ak už starý tehlový komín existuje, je možné ho renovovať vložením špeciálnej vložky z nehrdzavejúcej ocele. Komíny z azbestocementových rúr sa dnes používajú zriedkavo kvôli svojej nízkej účinnosti a rizikám.

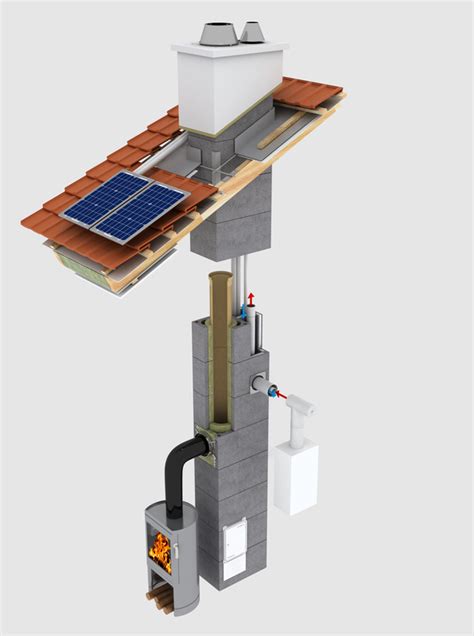

Možnosti pripojenia a trasy odvodu spalín

Moderné plynové kondenzačné kotly sú konštruované tak, že rúra na odvod spalín obsahuje aj rúru na prívod vzduchu. Odvod spalín aj prívod vzduchu sa vedie v koncentrickej rúre, ktorá môže ústiť buď do komína, alebo do výfuku v prieraze cez strechu.

• Odvod spalín a nasávanie vzduchu cez strechu s využitím koncentrického spalinovodu. Prechod šikmou strechou je jednoduchý a nenákladný, bez stavebných konštrukcií. Pri prechode plochou strechou počítajte s otvorom na spalinovod už pri stavbe strechy.
• Odvod spalín spalinovodom v šachte a nasávanie vzduchu z komínovej šachty. Pri rekonštrukcii stavby sa dá využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je vnútri znečistený splodinami nedokonalého spaľovania.
• Odvod spalín a nasávanie vzduchu s využitím koncentrického spalinovodu s prestupom cez stenu (iba pri starších stavbách a len za určitých podmienok). Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať.
• Ak nie je komín na odvod spalín a prívod vzduchu s koncentrickým prierezom, ďalšou možnosťou, ako neochladzovať miestnosť vonkajším vzduchom, je pripojiť na kotol samostatné potrubie na nasávanie vzduchu.

Ak máte podozrenie, že vaša komínová šachta je zalomená, najprv si skutočnosť preverte, až potom nakupujte materiál. Pri takejto inštalácii sa musí použiť flexibilná rúra. Pri odvode spalín po fasáde nepoužívajte jednoduché plastové potrubia. Nie sú odolné proti poveternostným vplyvom, UV žiareniu alebo vetru. Komín sa môže po čase rozpadnúť a kondenzát v ňom pre chýbajúcu tepelnú izoláciu môže zamŕzať.

Konštrukčné pravidlá pre spalinové kanály

Pri návrhu a inštalácii komína pre plynový kotol je nevyhnutné dodržiavať regulačné dokumenty.

1. Súlad s normami prierezu kanálov: Prietok komínového kanála nad oblasťou pripojenia by nemal byť menší ako prierez dýzy plynového kotla. Je neprijateľné zúženie alebo zakrivenie kanála.
2. Správa kondenzátu: Na pripojenie plynového kotla sa používa špeciálne tričko s kondenzátovým zberačom. V spodnej časti komína je nevyhnutná prítomnosť zberača kondenzátu vo forme odnímateľnej nádoby.
3. Výber tvaru prierezu štruktúry: Optimálnym tvarom pre efektívne odstraňovanie spalín je valcovitý. Prijateľné sú aj oválne komíny, zatiaľ čo štvorcové štruktúry môžu znižovať trakciu.
4. Vykonávanie náklonu, zákrut a ríms: Pre podlahový plynový kotol je ideálny zvislý komín bez náklonov. Odchýlka od zvislice je povolená maximálne do 30 stupňov. Celková dĺžka vodorovných úsekov komína by nemala presiahnuť 1 meter. Maximálny počet zákrut sú tri. Sklon komína smerom k bojleru by nemal byť väčší ako 0,1 stupňa.
5. Správne pripojenie potrubia: Jednotlivé časti komína sa spájajú pomocou špeciálnych svoriek. Na miestach s horľavými materiálmi sa odporúča dodržať vzdialenosť najmenej 25 cm od povrchu komína. Pri žiaruvzdorných materiáloch je postačujúca vzdialenosť 5-10 cm. Všetky prvky komína musia byť bezpečne upevnené a spoje pevné a tesné, aby sa zabránilo úniku oxidu uhoľnatého.
6. Jemnosť umiestnenia potrubia na streche: Komíny by mali stúpať nad hrebeň strechy o 50 cm alebo viac. Ak je os komína vzdialená 1-1,5 m od hrebeňa, mal by stúpať nad hrebeň o 50 cm alebo viac. Pri väčšej vzdialenosti od hrebeňa môže byť výška komína menšia. Časť komína nad strechou a vo vnútri nevykurovaného podkrovia by mala byť izolovaná.
7. Dodržiavanie požiarnej bezpečnosti: Pri inštalácii komína je potrebné zohľadniť požiarnu bezpečnosť a dodržiavať príslušné predpisy.

Regulácia vykurovacieho systému pre maximálnu úsporu

Veľmi často sú vysoké náklady na vykurovanie spôsobené nesprávnym nastavením vykurovacieho systému a nedostatočnou reguláciou. Automatická regulácia je zárukou bezchybného, bezpečného a maximálne efektívneho fungovania celého vykurovacieho systému.

Regulačný systém ovplyvňuje množstvo tepla, ktoré sa dostane do radiátorov, ale priamo aj činnosť kotla. Zbiera informácie potrebné na optimálnu prevádzku z tepelného zdroja, zo zásobníka teplej vody, solárnych kolektorov a z vykurovaných miestností. Na základe nich vie, koľko energie momentálne potrebuje, a prispôsobuje výkon vykurovacieho systému aktuálnemu dopytu.

Regulovať vykurovaciu sústavu možno viacerými spôsobmi, napríklad podľa vnútornej alebo vonkajšej teploty, výstupnej teploty vody zo zdroja, podľa teploty vody na prívodnom potrubí. Kvalitnejšie kotly sú vybavené reguláciou s dvojstupňovou alebo plynulou moduláciou výkonu. Elektronická modulácia kotlov slúži na regulovanie výkonu kotla podľa teploty vykurovacej vody. Na dosiahnutie čo najväčšej úspory, pohodlia a komfortu toto ale nestačí.

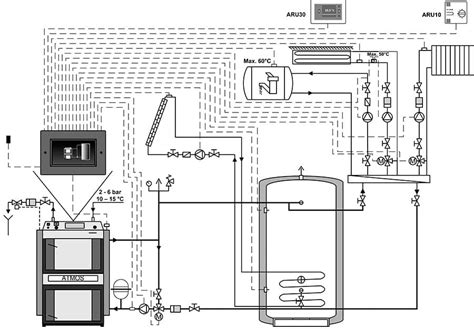

Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač. Ekvitermická regulácia nastavuje teplotu vykurovacej vody automaticky. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača na severnej strane domu a údaje z vopred nastavenej ekvitermickej krivky. Ak je vonku teplejšie, kotol teplotu vykurovacej vody automaticky zníži, avšak iba do takej miery, aby ostala zachovaná tepelná pohoda v interiéri. Neodporúčame zachraňovať staré regulátory, stratíte tak výhody moderných kotlov. Jednoduchý izbový termostat je absolútne nevhodný, kondenzačný kotol nie je žehlička regulovaná systémom „vypni - zapni“. Modulujú tepelný výkon podľa potreby - znižovaním výkonu narastá účinnosť kotla a úspora paliva.

Ak využívate nútený obeh vykurovacej vody, ušetriť môžete aj reguláciou otáčok obehového čerpadla. Na jar a na jeseň pri vyšších vonkajších teplotách tým znížite teplotu vratnej vody, čím zároveň rozšírite pásmo využitia kondenzácie.

Výber kondenzačného kotla a jeho integrácia

Pri rozhodovaní o výmene starého kotla za nový treba posúdiť hlavne jeho technický stav a s tým súvisiace náklady na jeho opravy. Ak sú investície na údržbu väčšie ako úžitok z nich, neváhajte!

Stacionárne kondenzačné kotly na vykurovanie so vstavaným zásobníkom alebo klasickým zásobníkom so vstavanou vykurovacou špirálou na prípravu teplej vody sú vhodnou voľbou pre väčšinu štvorčlenných rodín. Ponúkajú komfortnú zásobu teplej vody a zároveň ide o pomerne estetické uzavreté bloky, takže ich možno nainštalovať aj na viditeľné miesto v interiéri. Stacionárne kotly pracujú s veľkým objemom vody, čím sa významne zjednodušuje hydraulika vykurovacieho systému a znižuje sa tepelné zaťaženie kotla. Niektoré stacionárne kotly sú vhodné aj do starých systémov - rúrky ich výmenníka majú veľký prierez, čo umožňuje rýchlu a bezproblémovú výmenu bez toho, aby ste museli nový kotol zložito prispôsobovať starému vykurovaciemu systému.

Kondenzačný kotol má najvyššiu účinnosť v spojení s nízkoteplotnými vykurovacími systémami - s podlahovým či so stenovým vykurovaním. Pri výmene starého kotla za kondenzačný v staršom dome alebo byte môžete ponechať aj doterajšie vykurovacie telesá, ak sú v dobrom stave, neskorodované. Ak však vymeníte okná za nové alebo zateplíte vonkajšie obvodové steny, pôvodné vykurovacie telesá sa stanú predimenzovanými a na dosiahnutie požadovaného tepelného výkonu im bude stačiť nižšia teplota vykurovacej vody, čo pozitívne ovplyvní prevádzku kondenzačného kotla. Pôvodný vykurovací systém však vyčistite od usadených kalov a nečistôt. Ďalšou možnosťou je vymeniť staré radiátory za nízkoteplotné so zväčšenou vyhrievacou plochou.

Tabuľka: Odporúčané parametre pre kondenzačné kotly

Legislatíva a moderné trendy

Od januára 2021 je povinnosťou stavať domy tak, aby spĺňali energetickú triedu A0. Aby sa dosiahli tieto ekologické limity, bude potrebné kondenzačný kotol doplniť o niektorý z obnoviteľných zdrojov energie, napríklad fotovoltické moduly alebo solárne kolektory, čím vieme výrazne znížiť emisie CO2 a NOx.

Plynové vykurovanie je jedným z najčastejšie inštalovaných vykurovacích systémov na Slovensku. Jeho účinnosť a ekologickosť možno ešte zvýšiť, ak sa majitelia systému rozhodnú pre hybridné riešenie plynovej kondenzačnej technológie a solárnej energie. Bezplatná energia, ktorú dodáva slnko, sa stále nevyužíva dostatočne na zálohovanie ústredného kúrenia a ohrev teplej vody. Plynové kondenzačné kotly Viessmann môžu pracovať v mono alebo duálnom režime. Pre dvojrežimovú prevádzku so solárnym termickým systémom je nevyhnutný zásobník na vodu. Sortiment Vitocell od spoločnosti Viessmann je dokonale prispôsobený solárnemu termickému systému.

Dôležitosť odbornej konzultácie

Výmena plynového kotla je definovaná v stavebnom zákone ako údržba stavby. V závislosti od vplyvu na stabilitu, protipožiarnu bezpečnosť, vzhľad alebo životné prostredie môže byť potrebná povinnosť ohlásenia stavebnému úradu. Vyhláška č. 532/2002 Z. z. ustanovuje, že každý pripojený spotrebič musí vyhovovať danému druhu plynu, prevádzkovému tlaku a priestorovým požiadavkám. Pred výmenou kotla je nevyhnutné overiť typ spotrebiča a konzultovať výmenu s autorizovaným projektantom, ktorý zabezpečí dodržanie všetkých relevantných bodov. Správne pripojenie kotla ku komínu vyžaduje konzultáciu s kominárom alebo projektantom, pretože každý dom má iné parametre.
