Komínové vložky pre plynové kotly: Typy, technológie a legislatíva

Komíny a komínové systémy sa neustále vyvíjajú. Prvé komíny siahajúce nad strechu budov sa objavujú až v 15. storočí, aj to len v mestách a vyspelých krajinách u bohatých ľudí. Až v 17. storočí sa pre množstvo požiarov začali murovať komíny z pálených tehál. Kominárske remeslo k nám priniesli Taliani v 16. storočí. Už v tom čase prieduchy komínov boli také vysoké, že zlepšovali horenie paliva svojím ťahom, teda rozdielom atmosférických tlakov; pece a kachle teda bežali v atmosférickej prevádzke - rovnako mnohé dnešné tepelné spotrebiče.

Problémy s jednovrstvovými murovanými komínmi nastali, keď sa začali používať kotly na plyn, pretože spaliny plynu obsahujú vodu. Spálením 1 m3 metánu (podstatnej zložky zemného plynu) vznikne 1,5 kg vody vo forme pary a hrozí jej kondenzácia na stenách komína. Vlhkosť spolu s agresívnymi oxidmi dusíka by ako kyselina pôsobila na steny komína. V interiéri na susediacich stenách by sa zakrátko objavili sivé alebo čierne mokré škvrny. Pri spolupôsobení mrazu by sa mohol komín v pomerne krátkom čase vážne poškodiť. Keďže teplota spalín unikajúcich zo starších plynových kotlov bola vysoká - viac ako 120 °C, po zohriatí komína sa takmer všetok agresívny kondenzát odparil do ovzdušia; takéto riešenie bolo vyhovujúce.

Prelom nastal používaním kondenzačných kotlov, pri ktorých teplota spalín klesá až na 60 °C. Denne sa môže v komíne vytvoriť niekoľko litrov kondenzátu, ktorý je schopný za niekoľko mesiacov rozleptať hliníkovú vložku. Na problémy kondenzácie pri spaľovaní plynu zareagovali výrobcovia komínov ponukou nových trojvrstvových komínov. Skladajú sa z komínovej tvárnice - nosnej časti, ktorá zabezpečuje statické vlastnosti komína, z komínovej vložky, ktorou prechádza dym, a tepelnej izolácie, ktorá zabraňuje prílišnemu ochladzovaniu vložky a vytváraniu kondenzátu.

Typy komínových vložiek pre plynové kotly

Plastové komínové vložky

Pre odvod spalín spotrebičov na plynné palivá v tlakovej triede N1, N2 (podtlakové komíny) a v tlakovej triede P1 a P2 (pretlakové komíny) sa výhodne používajú komínové vložky z plastu, pokiaľ výstupná teplota z kotla neprekročí povolenú teplotnú triedu vložky. Komínové vložky z plastov sú určené prevažne pre teplotnú triedu T 120. Teplota spalín za kotlom je kontrolovaná riadiacim teplomerom, ktorý vypne kotol, ak by teplota spalín stúpla nad stanovenú hranicu. Ak teplota spalín neprekročí 120 °C, v prípade kondenzačných kotlov možno použiť aj plastové komínové vložky, ktoré sú vodotesné, odolávajú agresívnemu kondenzátu, sú ľahké a lacné.

Základným prvkom sú hrdlové rúry z plastu, ktoré sú v spojoch tesnené zodpovedajúcim tesnením, zaručujúce tesnosť pre tlakovú triedu P1, P2. K základným prvkom sa vyrábajú všetky prvky doplnkovej pre pripojenie spotrebičov palív, ohyb vložiek, kontrolu, čistenie a meranie. Vyrábajú sa aj flexibilné vložky z plastu. Kondenzát je uložený v kondenzačnej nádrži na dymovode a odvádzaný potrubím do neutralizačného boxu alebo v kondenzačnej nádrži v päte komínového prieduchu.

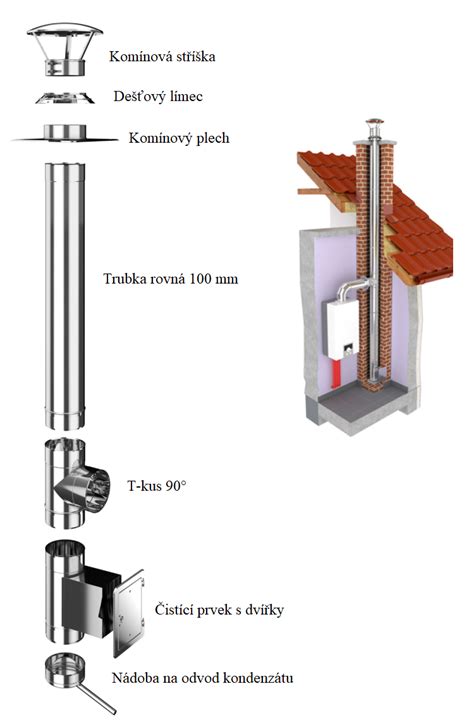

Nerezové komínové vložky

Vyvložkovanie komína je zavedenie nerezovej vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína, ktorej zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému. Štandardné domáce plynové spotrebiče majú priemer komínového systému od 80 do 130 mm. Vyhorenie komína v takomto systéme nenastane a preto je možné použiť lacnejší a tenší nerezový systém triedy 1.4404 o hrúbke 0,5 alebo 0,6 mm, ktorý ideálne postačuje. V daných komínoch nevzniká vysoká teplota (od 120°C až 400 °C), takmer ani žiadne splodiny, ktoré by narušovali nerezový systém. Ide len o odvod „pary“, ktorá sa potrebuje dostať z kotla von. Pri pretlakových plynových kotloch (t.j. aj u kondenzačných plynových kotloch) je nevyhnutná podmienka montovať nerezový systém s (gumovým) tesnením.

Na výrobu oceľových vložiek sa používa špeciálna ušľachtilá oceľ, ktorá odoláva agresívnemu kondenzátu i vysokým teplotám a tlaku. Ich výhodou je odolnosť proti vyhoreniu sadzí, dlhá životnosť, hladkosť stien, nízka tepelná zotrvačnosť, pevnosť a odolnosť proti nárazom a nízka hmotnosť. Kvalitná nehrdzavejúca oceľ bez problémov dokáže odvádzať spaliny od kondenzačného spotrebiča (hliníkovú vložku na plyn už dnes nemôžete použiť!).

Keramické komínové vložky

Využívanie kondenzačných technológií znamenalo pre komínové vložky novú záťaž. Okrem účinkov horúcich spalín museli začať odolávať aj vlhkosti. Platná legislatíva už od roku 2007, Vyhláška č. 401, predpisuje, aby komínové teleso bolo viacvrstvové, s vnútornou vložkou tepelne a dilatačne oddelenou od komínového plášťa. A ešte aj popisuje životnosť vnútornej vložky. Má mať rovnakú životnosť ako je materiál komínového plášťa. Pri stavbe komínov sa začali využívať najmä keramické (vypaľované) komínové vložky na báze šamotu. Už v bežnom vyhotovení sa šamotové vložky vyznačujú rozmerovou presnosťou a vnútornou hladkou stenou. Použitý materiál je odolný proti vyhoreniu sadzí v komíne a je kyselinovzdorný.

Spočiatku sa aj tieto vložky používali s kondenzačnými kotlami, ale vzhľadom na priepustnosť vody (hoci nízku) ich nahradili vložky na báze šamotu vyrábané novou technológiou izostatického lisovania. Patrí medzi metódy spekania práškového materiálu pri vysokej teplote a tlaku v médiu, ktoré na lisovaný objekt prenáša tlak rovnomerne zo všetkých strán. Väčšinou sa využíva argón alebo hélium. Vďaka tomu sa dosiahne pevná, vodotesná a nenasiakavá štruktúra výlisku, pričom povrch môže mať zložitý tvar. Vylisované vložky môžu mať tenké steny, preto sa rýchlo zahrejú, a tým šetria energiou.

Ak však uvažujete, že budete používať ako palivo ekohrášok, tak jedinou istotou dlhej životnosti za akýchkoľvek podmienok je použitie keramickej, šamotovej vložky. Schiedel KERANOVA je presne tým produktom, ktorý splní to, čo potrebujete. Bezproblémová montáž, rýchla montáž, neobmedzená životnosť a cena porovnateľná s vložkovaním oceľou. Ekohrášok nemá šancu poškodiť keramickú izostatickú vložku v systéme KERANOVA. Pre vyvložkovanie je potrebný rovnaký otvor v komíne ako pri oceli. Je potrebný prístup zvrchu komína. Vložky sú spúšťané do otvoru v komíne.

Porovnanie typov komínových vložiek

Moderné komínové systémy a kondenzačné kotly

Moderné kondenzačné plynové kotly pracujú s výrazne chladnejšími spalinami v porovnaní s tradičnými spotrebičmi. Teplo, ktoré by inak unikalo komínom, sa efektívne využíva na vykurovanie. Pre tieto kotly sú preto vhodné špecifické komínové systémy. Vyvložkovanie komína je proces zavedenia vložky do existujúceho komínového telesa. Táto metóda je často volená pre svoju priaznivú cenu a rýchlosť renovácie. Predchádza jej zvyčajne frézovanie komína pre vytvorenie dostatočného otvoru na montáž vložky. Odporúča sa zveriť tento proces profesionálom, ktorí zabezpečia výber kvalitných materiálov a správny postup. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami.

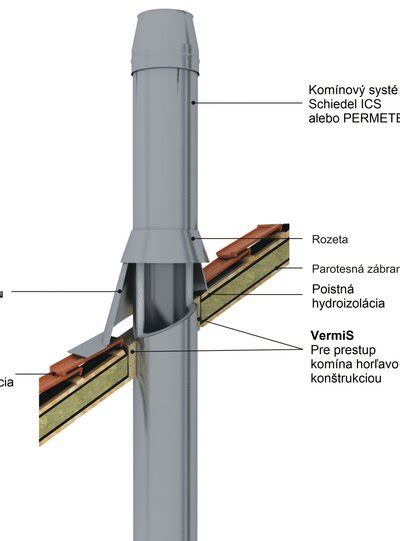

Kovové komíny pre kondenzačné kotly

Pre kondenzačné plynové kotly sa často používajú aj kovové komíny, predovšetkým z nehrdzavejúcej ocele. Materiály ako EN 1.4404 s hrúbkou steny 0,6 - 1,0 mm alebo vysoko kvalitné vložky triedy EN 1.4828 sú bežné. Dvojstenná vo vnútri hladká ohybná vložka Flex turbo je vyrobená z odolného nerezu a má široké uplatnenie - najpoužívanejšia je však na plyn - pretlaková prevádzka. Maximálna dĺžka komínovej vložky je 12m v celku.

Typy kovových komínových systémov

• Kovový dvojplášťový komínový systém: S priebežnou tepelnou izoláciou, skladaný z jednotlivých komponentov. Je vhodný na odvod spalín od spotrebičov na tuhé, kvapalné a plynné palivá, a to ako v podtlakovej, tak aj v pretlakovej prevádzke (pre kvapalné a plynné palivá). Pre tuhé palivá je použiteľný v podtlakovej prevádzke pri otvorenej spaľovacej komore.
• Kovový dvojplášťový systémový komín s farebným obalom: Určený pre pece, krby a kotly na tuhé palivá a kotly na plyn.

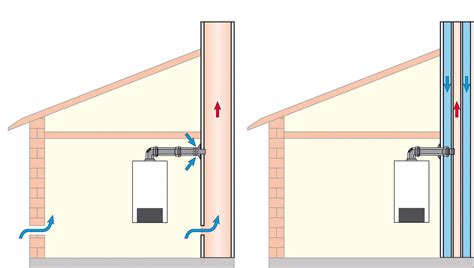

• Vzduchovo-spalinový komínový systém (interiérový): Pre prívod spaľovacieho vzduchu a odvod spalín od jedného plynového spotrebiča jednou koncentrickou rúrou. Ochladzovanie vnútorného plášťa vzduchom je vhodné pre pripojenie plynového kotla na komín vedený v interiéri.
• Vzduchovo-spalinový komínový systém (exteriérový): Konštruovaný pre umiestnenie v exteriéri, zvyčajne z nehrdzavejúcej ocele s tepelnou izoláciou.

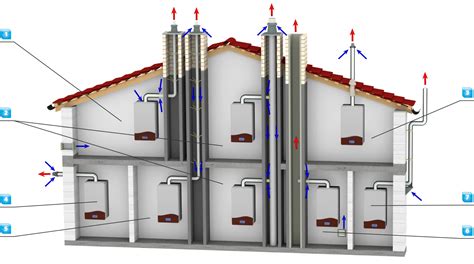

• Vzduchovo-spalinový komínový systém pre viacero spotrebičov: Ideálne riešenie pre bytové domy, umožňujúce pripojenie viacerých kondenzačných spotrebičov koncentrickým spôsobom.

Tieto systémy sú odolné proti vlhkosti a vhodné pre podtlakovú aj pretlakovú prevádzku.

Flexibilné kompozitné vložky Furanflex

Materiál FURANFLEX® sa používa pre kotly s prirodzeným ťahom, s uzavretou komorou (Turbo kotle) ale aj kondenzačné kotle. Skopírujú akýkoľvek tvar komínov, ich zalomenie, úhyby aj zmeny prierezu. Vložka je vhodná aj pre spoločné komíny! Vložka FURANFLEX® môže byť nainštalovaná ako samostatný komín, v prípade, že je jeden komín použitý pre jeden kotol (obvyklý prípad) alebo ako spoločný komín, pokiaľ je niekoľko kotlov vyvedených do jedného komína. Používa sa pre všetky typy kotlov a pre komíny všetkých veľkostí a tvarov. FURANFLEX® obdržal nutné povolenia pre aplikáciu ako komínová vložka pre odvod spalín v Maďarsku už v roku 1996. Rovnaké povolenie nasledovalo v roku 2000 vo Švédsku. FURANFLEX® bola prvá kompozitná komínová vložka, ktorá obdržala CE kvalifikáciu v roku 2013 a UL označenie v roku 2014.

Inovatívne kombinované komínové systémy

V oblasti vykurovania dochádza k neustálym trendom, pričom zemný plyn si stále udržiava dominantné postavenie pri vykurovaní domácností. Napriek tomu sa ľudia čoraz častejšie snažia hľadať alternatívy alebo doplnky k plynovým zdrojom, čo je motivované snahou o úspory, zvýšenie komfortu a dosiahnutie väčšej nezávislosti. Spoločnosť Schiedel Slovensko, s.r.o., s viac ako 70-ročnými skúsenosťami vo vývoji, konštrukcii a testovaní komínových systémov, reaguje na tieto požiadavky predstavením inovatívnej komínovej zostavy Schiedel KombiGas. Ide o unikátnu komínovú zostavu, ktorá umožňuje napojenie dvoch rozdielnych spotrebičov - plynového kondenzačného kotla a krbovej vložky.

Unikátny systém Schiedel KombiGas

Schiedel KombiGas je revolučná komínová zostava, ktorá umožňuje pripojenie dvoch rozdielnych spotrebičov do jedného komínového telesa: plynového kondenzačného kotla a krbovej vložky (alebo iného spotrebiča na tuhé palivo). Táto konfigurácia predstavuje ideálne riešenie pre optimalizáciu energetickej náročnosti budovy. Systém KombiGas je charakteristický tým, že v jednom komínovom telese sú integrované dva samostatné prieduchy:

• Keramický komínový prieduch: Tento prieduch je určený pre pripojenie spotrebičov na tuhé palivá, ako sú krbové vložky. Je navrhnutý s ohľadom na odolnosť pri vyhorení sadzí a spoločnosť naň poskytuje 30-ročnú záruku.
• Plastový prieduch: Tento prieduch slúži na odvod spalín od plynového kondenzačného kotla. Okrem odvodu spalín zároveň zabezpečuje prívod spaľovacieho vzduchu do kotla.

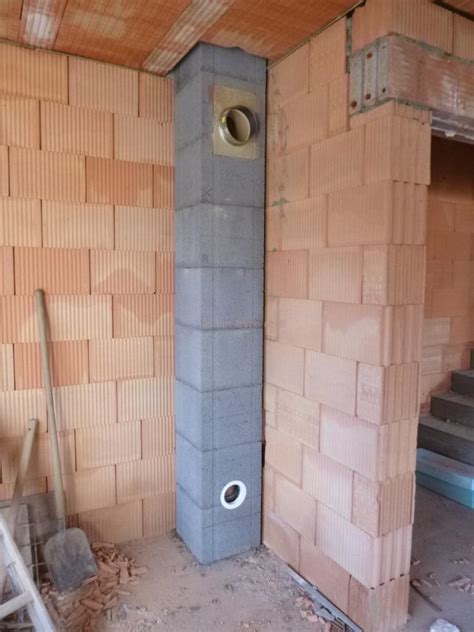

Oba prieduchy sú navrhnuté s optimalizovanými parametrami, ktoré zaručujú technicky správne, dispozične výhodné a ekonomické použitie pre oba pripojené spotrebiče. Kľúčovým prvkom systému KombiGas je špeciálna komínová tvárnica, ktorá je rozdelená na tri samostatné časti:

1. Prvá časť: Určená pre komínový prieduch pre pevné palivá. Obsahuje tenkostennú keramickú vložku s priemerom 18 alebo 20 cm, spojenú hrdlovými spojmi a obopnutú tepelnou izoláciou.
2. Druhá časť: Vytvára uzavretú šachtu, v ktorej je umiestnené plastové potrubie na odvod spalín od plynového spotrebiča. Priestor medzi plastovým potrubím a stenou tvárnice slúži na prívod spaľovacieho vzduchu.
3. Tretia časť: Samostatná viacúčelová šachta, ktorá môže byť využitá napríklad na pripojenie solárneho systému.

Výhodou systému KombiGas je, že zákazník za cenu jedného komína získa ucelený systém s dvoma komínmi a kompletným príslušenstvom. To prináša nielen finančné úspory pri kúpe a montáži, ale aj úsporu miesta v dispozícii objektu.

Odkúrenie plynových kotlov

Ponuka odkúrení pre plynové kotly zahŕňa riešenia pre nekondenzačné (turbo) kotly s núteným odťahom spalín a pre kondenzačné kotly.

Odkúrenie turbo kotlov

Je určené pre plynové kotly s maximálnou teplotou spalín 200 °C. Materiálom na odvod spalín je hliník. Systém je odolný voči kondenzátu a je dostupný v súosom prevedení ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou hliníkovou rúrkou a vzduch pre spaľovanie sa nasáva vonkajšou rúrkou. Certifikované podľa STN EN 1856-1:2003.

Odkúrenie kondenzačných kotlov

Určené pre plynové alebo olejové nízkoteplotné a kondenzačné kotly s maximálnou teplotou spalín 120 °C. Materiálom na odvod spalín je polypropylén, odolný voči kyslému kondenzátu. Systém je dostupný v súosom prevedení ø60/100 mm alebo ø80/125 mm.

Legislatíva a odporúčania pre výmenu plynového kotla

Výmena plynového kotla podlieha určitým legislatívnym požiadavkám a technickým normám.

Legislatívne rámce

Stavebný zákon č. 25/2025 Z.z. definuje výmenu kotla ako údržbu stavby. V určitých prípadoch (ovplyvnenie stability, protipožiarnej bezpečnosti, vzhľadu, životného prostredia alebo ak ide o kultúrnu pamiatku) si výmena vyžaduje ohlásenie stavebnému úradu. V ostatných prípadoch, ak ide o opravu a výmenu technických systémov bez zásahu do nosných konštrukcií a zmeny spôsobu užívania, sa nevyžaduje ohlásenie.

Vyhláška č. 532/2002 Z. z. ustanovuje, že každý pripojený spotrebič musí:

• Vyhovovať danému druhu plynu a prevádzkovému pretlaku.
• Byť umiestnený v priestore zodpovedajúcom jeho menovitému tepelnému výkonu a funkcii z hľadiska objemu, účelu a množstva privádzaného vzduchu.

Odporúčania pre výmenu kotla

Pred výmenou kotla je nevyhnutné:

• Preveriť typ spotrebiča: Zistiť, či ide o spotrebič odoberajúci vzduch z priestoru a odvádzajúci spaliny do komína (typicky typ B).
• Dodržiavať technické podmienky: Pripojenie spotrebiča musí zodpovedať príslušným predpisom a normám (napr. TPP 704 01:2009).
• Zabezpečiť bezpečné umiestnenie: Poloha, veľkosť, stavebné vlastnosti materiálov a spôsob používania spotrebiča nesmú ohrozovať zdravie, životy ani majetok.
• Posúdiť zmeny v priestore: Pri akýchkoľvek stavebných úpravách, zmene vetrania alebo spôsobu dodávky vzduchu je nutné opätovne posúdiť bezpečnosť používania spotrebiča.
• Zohľadniť protipožiarnu bezpečnosť: Dodržiavať nové technické podmienky a požiadavky na protipožiarnu bezpečnosť pri výstavbe a používaní komína a dymovodu (vyhláška č. 401/2007 Zb.).
• Konzultovať s projektantom: V prípade nejasností alebo komplexnejších zmien sa poradiť s autorizovaným projektantom.

Pri výmene kotla môže dôjsť k potrebe návrhu nového komína, rekonštrukcie existujúceho alebo stavebnej úpravy, čo môže mať vplyv na okolie a životné prostredie.

Diskusia odborníkov: Nízka teplota spalín a komínové systémy

Všeobecne, medzi majiteľmi domov, ale niekedy aj u niektorých profesií je zaužívaná zásada, že akákoľvek šamotová vložka je odolná agresívnemu kondenzátu zo spalín kotlov na tuhé palivá. Stále pribúda havárií spalinových ciest (komínov), na ktoré sú napojené novo inštalované moderné kotly na tuhé palivá. Tieto spaľovacie zdroje potrebujú pre svoju spoľahlivú a bezpečnú prevádzku moderné a funkčné spalinové cesty. Čo platilo pre ich napojenie na komín po dlhé desaťročia, sa za posledných niekoľko málo rokov významne zmenilo. Staré komíny už často nevyhovujú prevádzkovým požiadavkám pre tieto spaľovacie zdroje, u ktorých sa významným spôsobom znížila teplota spalín pri menovitom výkone aj pri bežnej prevádzke.

Je nutné si uvedomiť, že teplota rosného bodu spalín sa u biomasy pohybuje na hranici 60 °C, ale u hnedého uhlia sa vďaka parám kyseliny sírovej v spalinách teplota ich rosného bodu navyšuje na viac ako 120 °C. To znamená, že pri teplote spalín 120 °C sa už v spalinových cestách tvorí agresívny kondenzát. V predošlej diskusii odborníkov na túto tému sme sa dozvedeli, že znižovanie teploty spalín pri menovitom výkone pod hranicu 130 °C (kotly na uhlie a kusové drevo), respektíve pod hranicu 110 °C (peletové kotly), nie je dané ani tak prísnou legislatívou, ako skôr konkurenčným bojom medzi výrobcami a predajcami týchto kotlov. V následnej diskusii sa odborníci zhodli na tom, že moderné kotly na tuhé palivá s nízkou teplotou spalín pri menovitom výkone nemožno napojiť na starý tehlový jednovrstvový komín.

A ako je to s napojením na starý komín, ktorý je opatrený šamotovou vložkou? Bohužiaľ sa všeobecne zaužívala zásada, že akákoľvek šamotová vložka je odolná voči kondenzátu. Teda je množstvo starších jednovrstvových komínov so šamotovou vložkou nezisteného výrobcu označených kominárskou firmou ako vhodných pre prevádzku automatického kotla na hnedé uhlie s teplotou spalín pri menovitom výkone okolo hranice 100 °C. Avšak po niekoľkých mesiacoch prevádzky sa často začne objavovať kondenzát mimo komínového telesa a začínajú problémy. Len tak si možno vysvetliť skutočnosť, že zvlášť závažný problém poslednej doby je zvyšujúci sa počet havárií komínov prevádzkovaných s teplovodnými automatickými kotlami na spaľovanie hnedého uhlia a biomasy.

„Nedá sa. Nie je vložka ako vložka a taktiež nie je rovnaká kvalita spojovacieho materiálu. Všeobecne sa dá skôr konštatovať, že šamotové vložky nie sú generálne odolné proti vlhkosti. Skôr je to výnimka! Bohužiaľ ani nemáme k dispozícii nejakú skúšku, ktorou by sme túto vlastnosť u existujúceho komína mohli overiť. Samotné keramické materiály všeobecne spĺňajú nároky koróznej odolnosti. Ale aj tu sú rozdiely, a to najmä v ich tesnosti voči prieniku vodných pár a kondenzátu. Požiadavky na tesnosť a zaradenie komína pre mokrú prevádzku pri zatriedení W spĺňa sama o sebe iba vložka so zatriedením WA - to majú iba niektoré tenkostenné, izostaticky lisované vložky. Použitie ostatných vložiek - „klasické“ šamotové vložky - s vyšším zatriedením je prípustné, avšak iba „pri zohľadnení zvláštnych predpisov.“ Tým sú myslené konštrukčné opatrenia u komínov ako celku, ako typicky bežné prevedenie u nás je tzv. viacvrstvové komínové teleso.

Ďalším kritériom je samotné prevedenie komína a jeho technický stav. U prevedení škár by som sa ešte zastavil. V predošlých dobách existovalo jedno naprosto mylné, avšak v praxi používané pravidlo, podľa ktorého sa orientácia zámkov v škáre vykonávala tak, že u pevných palív boli škáry orientované tzv. „po dyme“, zatiaľ čo u plynných palív tzv. „po vode“. Ak sú vložky usporiadané tým prvým spôsobom, škáry spravidla nezabezpečia dlhodobo požadovanú tesnosť.

„Všeobecné konštatovanie, že šamotová vložka je odolná voči kondenzátu, prijať nemožno. Dnes sú výrobcovia, ktorí deklarujú, že šamotová vložka (alebo celý systémový komín) je vhodný aj pre mokrú prevádzku. Ale pred niekoľkými rokmi tomu tak nebolo. Práve výrobcovia (niektorí) šamotových komínových vložiek uvádzali, že šamotové vložky nie sú určené pre trvalé mokré prevádzky. Že sú síce proti kondenzátu odolné, ale len pri zakurovaní, keď spaliny v studenom komíne kondenzujú. Pri dlhšom používaní sa však vzniknutá vlhkosť vďaka vyšším teplotám spalín vytratila (vyschla) a komín ďalej pracoval v suchej prevádzke."

„Vlastnosti komínovej vložky môžu byť iba a jedine deklarované výrobcom v prehlásení o zhode. Akákoľvek „myšlienková konštrukcia“ snažiaca sa „legalizovať“ kondenzáciu spalín u iných spotrebičov je všeobecne zlá, pokiaľ sa nejedná o celkom individuálne riešenie. Komínové systémy s certifikáciou W sú určené iba pre plynové kondenzačné kotly, čo možno odvodiť z ich ďalších certifikačných parametrov. Zatiaľ nie je doložené (a pravdepodobne to ani nemožno) dlhodobé prevádzkovanie spotrebiča pevných palív v režime, kedy je palivo spálené celkom bez vzniku sadzí. Kondenzát vzniknutý zo spalín pevných palív je preto potrebné považovať jednak za výrazné emisné znečistenie (predovšetkým kyslé zlúčeniny síry a organické zlúčeniny uhlíka) a jednak za priame požiarne nebezpečenstvo (podľa stanoviska SKČR je tvorba dechtu závadou podliehajúcou oznamovacej povinnosti podľa § 46 zák. 133/1985 Zb.). Podobne ako tomu bolo u napojenia na starší jednovrstvový komín, aj tentoraz sa odborníci zhodli na tom, že všetko musí jednoznačne posúdiť revízny technik spalinovej cesty.“
