Komínové systémy predstavujú kľúčový prvok každého vykurovacieho zariadenia, zabezpečujúci bezpečný a efektívny odvod spalín. Pre stavbu komína sú nevyhnutné rôzne typy tvárnic a komponentov, pričom betónové tvárnice sa vyrábajú v dvoch prevedeniach, a to pre jednoprieduchový alebo dvojprieduchový komín. Správna voľba komínového systému je najdôležitejšia vec z hľadiska bezpečnosti stavby a úspory prostriedkov na vykurovanie.

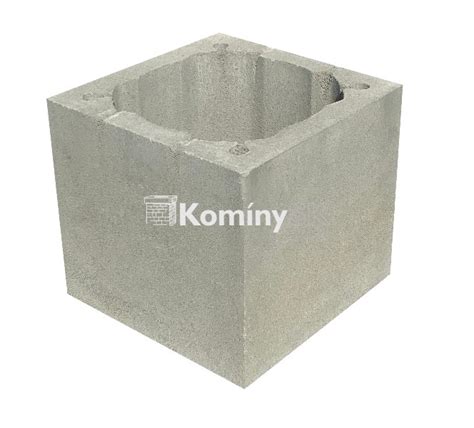

Betónová komínová tvárnica: Základ vonkajšieho plášťa
Betónová tvárnica slúži ako vonkajší plášť komínového systému. Je vyrobená z hutneného betónu. Má presné rozmery a kvalitný materiál zabezpečuje vysokú pevnosť a odolnosť voči pôsobeniu vonkajších faktorov počasia. Pri stavbe komína sa jednotlivé betónové tvárnice spájajú murovacou maltou (napr. UNIMALT, PROFIMALT a pod.) a preväzujú betonárskou oceľou (roxor 6 - 10 mm).

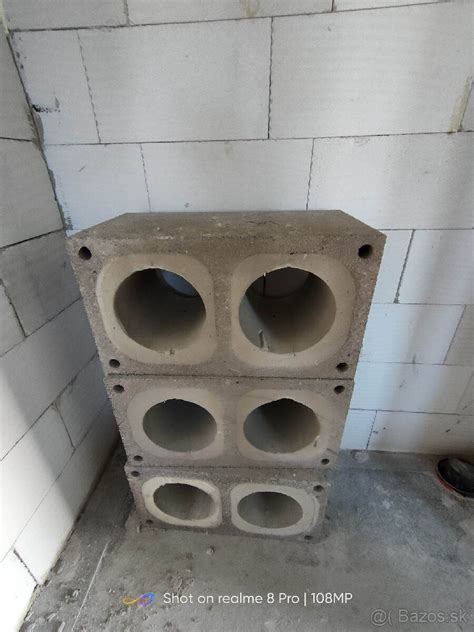

Pre dvojprieduchové komíny sú k dispozícii špecifické rozmery tvárnic:
- Rozmer dvojprieduchovej tvárnice (všh): 690 x 340 x 250 mm, priemer otvoru - 260 mm
- Rozmer jednoprieduchovej tvárnice (všh): 340 x 340 x 250 mm, priemer otvoru - 260 mm
Šamotová komínová tvárnica: Vnútorné jadro
Šamotová tvárnica tvorí vnútorný (primárny) plášť komínového telesa. Je odolná voči kyselinám a slúži na odvod spalín (produktov horenia) od vykurovacieho telesa. Tvárnice sú dostupné v dvoch priemeroch - 160 a 200 mm. Hrúbka šamotu je 15 mm a výška šamotovej tvárnice je 330 mm.
Kľúčové komponenty pre funkčný komín

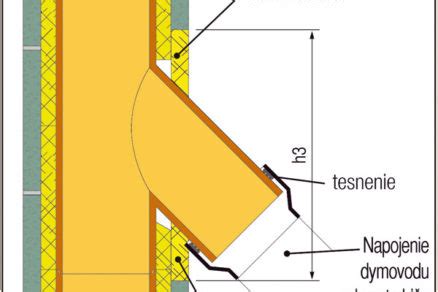

Šamotové pripojenie sopúcha
Táto tvárnica slúži k pripojeniu dymovodov (oceľových rúr vedúcich od spotrebiča) k telesu komína. Je vyrobená z rovnakého materiálu ako šamotová komínová tvárnica. Rovnako sú dostupné dva priemery 160 a 200 mm. V závislosti od druhu pripájaného spotrebiča sa používa buď 45° pripojenie (pre krbové vložky a spotrebiče s vysokým výkonom), alebo 90° pripojenie (pre krbové kachle a kotle na pevné palivo). Dĺžka tvárnice je 66 cm.
Šamotová tvárnica pre revízne dvierka
Táto tvárnica slúži k osadeniu revíznych dvierok k telesu komína. Vyrába sa v priemeroch 160 a 200 mm a výška tvárnice je 66 cm. Každé komínové teleso musí mať minimálne jeden revízny otvor.
Ukončenie komínového systému
Betónová krycia doska
Táto časť slúži na uzavretie hornej medzery medzi betónovou a šamotovou tvárnicou, pričom ponecháva voľný komínový prieduch. Chráni izoláciu pred vplyvmi prostredia a zabezpečuje tiež odtok dažďovej vody mimo stien komína (má tzv. odkvapovú drážku). Je vyrobená z liateho betónu vystuženého kostrou z betonárskej ocele. Vyrába sa v štyroch prevedeniach podľa priemeru šamotovej tvárnice a počtu komínových prieduchov.
Tu sú rozmery betónových krycích dosiek pre rôzne typy komínov:
- Rozmery dosky pre jednoprieduchový komín s priemerom šamotu 160 mm (všh): 500 x 500 x 60 mm, priemer otvoru 200 mm
- Rozmery dosky pre jednoprieduchový komín s priemerom šamotu 200 mm (všh): 500 x 500 x 60 mm, priemer otvoru 260 mm
- Rozmery dosky pre dvojprieduchový komín s priemerom obidvoch šamotov 200 mm (všh): 840 x 500 x 60 mm, priemer oboch otvorov 260 mm
- Rozmery dosky pre dvojprieduchový komín s priemerom šamotu 160 mm a 200 mm (všh): 840 x 500 x 60 mm, priemer otvorov 200mm a 260 mm

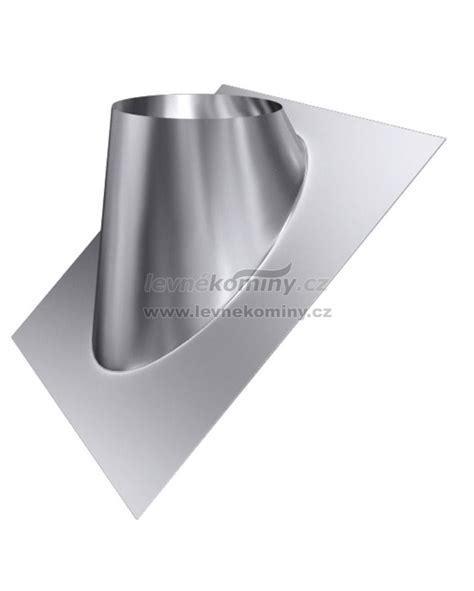

Krycí kónus z nehrdzavejúcej ocele
Tento dielec je umiestnený a pripevnený k betónovej krycej doske a slúži k finálnemu ukončeniu komína. Uzatvára medzeru medzi okrajom betónovej krycej dosky a šamotovou tvárnicou. Kónický tvar pri prúdení vzduchu okolo kónusu zvyšuje jeho rýchlosť, čím zvyšuje rýchlosť prúdenia spalín z komínového prieduchu a zvyšuje ťah komína. Vyrába sa v dvoch priemeroch 200 a 160 mm. V každom priemere sú tiež dostupné dve prevedenia - so strieškou a bez nej. Strieška bráni vnikaniu dažďovej vody a snehu do komínového prieduchu. Kónus je vyrobený z nehrdzavejúcej ocele s hrúbkou 0,9 mm.
Montážne materiály a izolácia
Žiaruvzdorný šamotový tmel
Na spájanie šamotových dielcov sa používa žiaruvzdorný tmel RUDOKIT v plastových vedierkach po 2 kg. Maximálna tepelná odolnosť je 1400 °C. Tmel je už pripravený k aplikácii a je vo forme pasty.
Izolačný materiál - PERLIT
Ako izolačný materiál je použitý expandovaný PERLIT. Je to materiál bežne používaný v strojárskom priemysle, hutníctve a v stavebníctve v oblasti izolácií. Materiál je vo forme granúl (ako drvený polystyrén), čo umožňuje ľahkú manipuláciu.
Príklady komínových systémov
Komínový systém Keramo Duo®
Komínový systém Keramo Duo® je určený pre odvod spalín od spotrebičov s prirodzeným ťahom spalín, pre všetky typy palív. Komínový systém Keramo Duo® je zložený z univerzálnej Keramzitbetónovej tvárnice TK1LB. Táto tvárnica má pri výške 330 mm skvelú manipulačnú hmotnosť 21 kg. Vnútorná časť je tvorená z kvalitnej tepelnej izolácie IP2, ktorá je na vnútornej strane vybavená výstupmi pre vystredenie vložky. Výstupy sa rozlišujú podľa vnútorného priemeru komína a zaisťujú patentované celoobvodové odvetranie. K ukončeniu komína sa používa komínový kónus, alebo rôzne typy striešok z kvalitných materiálov. Samotný odťah spalín systému Keramo Duo je riešený kvalitnou keramickou vložkou od výrobca fi. P-D Refractories. Jedná sa o najtradičnejšieho výrobcu s viac, ako 170-ročnou tradíciou. Keramická vložka sa vyznačuje dlhou životnosťou a veľmi nízkou nasiakavosťou (okolo 6%), a vyhovuje najvyššiemu teplotnému zaťaženiu. Ide o vložku najvyššej možnej kvality triedy A1N1, ktorá má teplotnú odolnosť 600 °C a skúšobný tlak 40 Pa.

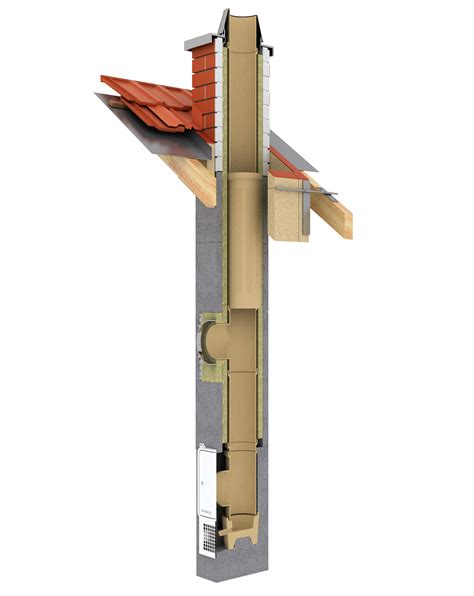

Komínové systémy Stadreko
Komínový systém slovenskej spoločnosti Stadreko má na trhu dlhoročnú tradíciu a zaraďuje sa k špičkovým produktom svojej kategórie. Celý výrobný proces komínového systému Stadreko sa nesie v duchu prvotriednej kvality materiálov, presnosti do najmenšieho detailu a jednoduchej montáže, vďaka čomu konkuruje Stadreko všetkým výrobcom komínov. Vyrába trojvrstvové komínové systémy, ktoré sú určené pre širokú škálu vykurovacích zariadení, ako plynné, tekuté (vykurovací olej), tuhé palivá (drevo, uhlie, pelety a ďalšie) s možnosťou vybudovania v interiéri a v exteriéry stavieb.
Stavebnicové komínové systémy spoločnosti Stadreko majú na trhu dlhoročné zázemie a patria k žiadaným produktom. Najväčší dôraz kladú na kvalitu použitých materiálov, presnosť výroby a v neposlednom rade na jednoduchú montáž. Stadreko komín je univerzálny trojvrstvový komínový systém so zadným odvetrávaním a jednoduchou stabilizáciou šamotových vložiek. Pri navrhovaní komínového systému Stadreko bola veľká pozornosť venovaná jednoduchej montáži a nenáročnej prevádzke. Jednotlivé komínové dielce sú navrhnuté tak, aby boli navzájom kompatibilné. Komínový systém Stadreko rieši všetky detaily potrebné na zhotovenie funkčného komína, či už ide o revízne a čistiace otvory, ukončenie komína v nadstrešnej časti alebo dielce na pripojenie rôznych druhov dymovodov.
Spoločnosť Stadreko úspešne pôsobí na slovenskom trhu už od roku 1991, kedy začínali ako rodinná firma. V súčasnosti patrí k vedúcim výrobcom rôznych komínových systémov prvotriednej kvality.
