Komínový systém Ytong EKO od spoločnosti EKO-KOMÍNY s.r.o. predstavuje trojzložkový systémový komín s keramickou vložkou, ktorá je opatrená certifikovanou teplotnou izoláciou. Všetko je následne opláštené tvárnicou z pórobetónu YTONG. Nízka hmotnosť a jednoduchá opracovateľnosť YTONG tvárnic výrazne zrýchľuje a uľahčuje samotnú montáž komína, čo samozrejme zníži aj náklady na realizáciu tejto stavby. Tento komínový systém je dodávaný v kompletnej zostave dielov, ktorá stačí pre stavbu komína vysokého 6 metrov. Diely sú doručované na palete a môžete si samozrejme doobjednať ďalšie diely, aby ste dosiahli požadovanú výšku.

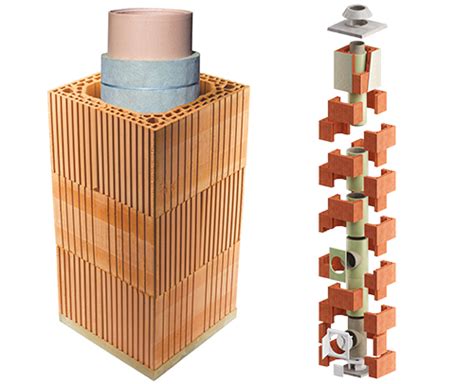

Zloženie komínového systému Ytong EKO
Komínový prieduch je v prípade komínového systému Ytong EKO tvorený šamotovými tvarovkami s priemerom 160 mm. Ďalej je to izolácia z minerálnych vlákien o hrúbke 28 mm, ktorá vyniká skvelou životnosťou, a komínový plášť z YTONG tvárnic. Systémový komín Ytong EKO sa hodí nielen pre suché komíny, kde nie je trvalá kondenzácia spalín, ale aj pre komíny s prirodzeným ťahom a samostatné komíny. Komín je určený pre výstavbu suchých komínov (bez trvalej kondenzácie spalín) s prirodzeným ťahom. Na komín smú byť pripojené iba spotrebiče riadne schválené (certifikované) s teplotou spalín na hrdle do 400 °C.
Prečo je kvalitná izolácia komína kľúčová?
Betónové tvárnice sú samo o sebe studené. Studený komín znamená tvorbu dechtu a kondenzu, ktorý je v komíne nežiadúci a nebezpečný. Zamedzíme tvorbe kondenzu medzi šamotovou vložkou a komínovým plášťom práve vďaka kvalitnej izolácii. Hrúbka a kvalita komínovej izolácie tu zohráva veľmi významnú rolu. Čím je izolácia hrubšia a kvalitnejšia, tým lepšie nám izoluje komín od studeného vonkajšieho prostredia. Betónový komínový plášť a tenká vrstva komínovej izolácie je základom pre vznik kondenzu a podchladzovanie komínového systému.
Komíny o vyššej stavebnej výške, ktoré najmä o priemere šamotu o200mm majú zväčša tenkú vrstvu izolácie, majú všetky predpoklady k vzniku kondenzu a dechtu v komínovom telese. Kvalitná pec, kotol, krb s vysokou účinnosťou má zväčša na výstupe do komína nízku teplotu. Takýto spotrebič nedokáže komín dostatočne prehriať a vzniká nežiadúci efekt kondenzu. Betónová tvárnica - komínový plášť z čistého betónu je vynikajúcim tepelným mostom, ktorý vedie chlad ku komínovej vložke a rozdiel teplôt spôsobuje kondenz na povrchu vložky. Každý pokles teploty komínovej vložky pod rosný bod znamená zvýšené riziko. Po viacnásobnom premrznutí vložky nasiaknutej kondenzom dochádza k jej deštrukcii, praskaniu a skráteniu jej celkovej životnosti. Tomuto procesu pomáhajú i agresívne zložky, ktoré sú prítomné v komíne pri horení vo viacero skupenstvách. Decht nemá problém cez potrhanú vložku presadať cez komínový plášť na povrch interiéru i exteriéru komínového telesa a vytvárať komínové mapy. Kondenz a nepríjemne zapáchajúci decht je cítiť i v spotrebiči, v peci, v krbe i v miestnosti, v ktorej je spotrebič. Decht sa dokáže vstrebať do komínovej vložky a spôsobovať dlhodobo nepríjemný zápach, ktorý už nemožno odstrániť. Po vytvorení dechtovej škrupiny a stekaní dechtu do pece sa časom môže táto v komíne vznietiť a spôsobiť vyhorenie komínového telesa.
V každom prípade je vyhorenie dechtu v komínovom telese veľmi nebezpečné. Pri dlhšom horení šamotovú vložku zvykne poškodiť natoľko, že ďalšie používanie komínu nie je možné. Vyhorenie sadzí a dechtu v komínovom telese je javom výnimočným a nebezpečným, nakoľko vysoká povrchová teplota komínového telesa pri horení môže spôsobiť vznietenie horľavých predmetov v blízkosti komínového telesa a súčasne poškodiť komínový systém. To je dôvodom, aby prevenciou pravidelného čistenia a vhodného technického riešenia sme zabránili prípadnému vyhoreniu sadzí a dechtu v komínovom telese. Betónové tvárnice nie sú optimálnym riešením pre opláštenie komínu. Komíny pre bezpečné a dlhodobé kvalitné spaľovanie používajú ľahčené tvárnice, ktoré sú izolované zmesou liaporu a keramzitu. Z uvedených dôvodov je na mieste položiť si otázku, či lacný betónový komín s pocitom zápachu dechtu v byte je pre Vás to pravé orechové?
Charakteristika materiálu Ytong
Nízka hmotnosť v kombinácii s veľkou pevnosťou predstavuje spojenie materiálových vlastností, ktoré v moderných technológiách nachádzajú pravidelne nezastupiteľné uplatnenie. Či sa už obzrieme po aplikáciách v letectve, kozmickom výskume alebo automobilovom priemysle. Podobné tendencie môžeme sledovať aj na poli moderného stavebníctva. Ľahké materiály majú spravidla vysoký tepelný odpor a výborne fungujú ako tepelné izolanty, vykazujú väčšinou ľahkú opracovateľnosť, znižujú prácnosť, náklady na transport atď. Jeho štruktúra pripomínajúca štruktúru veľmi pevných a neobyčajne namáhaných vtáčích kostí je priestorovou škrupinou, ktorá napriek svojej veľmi nízkej objemovej hmotnosti vykazuje veľmi vysokú pevnosť vo všetkých smeroch možného namáhania. Znamená to, že bez ohľadu na spôsob a orientáciu uloženia do konštrukcie, garantuje tento materiál stále rovnaké vlastnosti. Každý centimeter štvorcový materiálu YTONG je schopný preniesť zaťaženie zodpovedajúce hmotnosti 20 kg. Len pre predstavu: Jeden meter obvodového muriva hrúbky 37,5 cm prenesie zaťaženie, ktorým v gravitačnom poli pôsobí 75 000 kg. Jedna bežná obvodová tvárnica dĺžky 60 cm „unesie" teda plno naloženú Tatru 813. Kombinácia vyššie popísaných vlastností predurčuje YTONG pre použitie pri stavbách budov pre bývanie až do výšky 5-tich poschodí ako samonosná konštrukcia, teda bez potreby ďalších oporných konštrukcií. V kombinácii so železobetónovou alebo oceľovou nosnou konštrukciou nie je počet poschodí ničím obmedzený.
Moderné požiadavky na komíny a ich kompatibilita so spotrebičmi
Zejména ve starších nebo v rekonstruovaných objektech se však někdy zapomíná na přímou souvislost: nový zdroj = nová spalinová cesta, tedy komín. Komíny vždy následují vývoj spotřebičů. Kromě zajištění bezpečného a spolehlivého odvodu spalin a jejich rozptylu do ovzduší také ovlivňují bezpečnost a účinnost otopné soustavy i ekonomiku vytápění. Kvalitní vložky pro spalinové cesty se vyrábí převážně z keramiky. Pri nástupe spotrebičov s nízkymi teplotami spalín však mala pálená hlina problémy s nasiakavosťou a priepustnosťou, čiastočne ju preto nahradzovala nerezová oceľ. Dnes si ovšem s potížemi výrobci keramických vložek poradili, moderní komíny jsou opravdu univerzální a dosahují životnosti stavby. Pre spotrebiče s nízkou teplotou spalín sa používajú aj plasty. Vložky sú stále pri extrémnych teplotných výkyvoch a odolné voči vlhkosti, kyselinám a korózii a sú opatrené hrdlom, zaisťujúcim tesnosť a pevnosť spojenia. Nerezové vložky sú ľahké, vysoko odolné a neakumulujú teplo, takže celá dymová cesta sa rýchlo ohreje. Modernú alternatívu pre novostavby aj rekonstrukcie predstavujú komínové systémy v nerezovom prevedení.
Základným požiadavkom na komín s prirodzeným ťahom je dostatočný ťah. Ten musí byť väčší, než sú všetky tlakové straty v celej spalinovej ceste i v prívode vzduchu potrebného ku spaľovaniu. Podľa typu a výkonu spotrebiča je potrebné preveriť veľkosť otvorov pre prívod vzduchu (napr. i okenných škár). Problémy s malým ťahom komína sa môžu objaviť napríklad v miestnostiach s tesnými plastovými oknami alebo v podkrovných priestoroch, kde nemožno docieliť potrebnú účinnú výšku. Tu odborníci odporúčajú používať uzavreté spotrebiče tzv. C-typu. Komínové systémy s vložkami samozrejme nie sú určené výhradne pre stavby z tehál a možno ich využiť aj v objektoch z iných materiálov.
Montážny návod komínového systému Ytong EKO
Komínové teleso musí byť vyzdné presne a zvisle. Dbáme na vodorovné uloženie tvárnic a plné promaltovanie ložných škár. Prvú komínovú tvárnicu založíme na vápenocementovú maltu hrúbky cca 15 - 20 mm. Ďalšie vrstvy murujeme na tenkovrstvovú maltu Ytong hrúbky 1 až 3 mm. Upozornenie: Tvárnice neprevezujeme ani pevne nespájame s priľahlými stavebnými konštrukciami. Pre spájanie šamotových komínových vložiek je určený kachliarsky tmel EKO (TM.EKO). Tmel pre spájanie šamotových vložiek a tvaroviek sa nanáša rovnomerne do polodrážky už inštalovanej vložky. Pred započatím prác si prečítajte príbalový leták s návodom na použitie a hygienu práce. Je nutné pred nanesením tmelu stykovú plochu zbaviť prachu a ostatných nečistôt. Polodrážka sa nevlhčí! Pri uložení šamotovej vložky či tvarovky vytlačený tmel otrite hubkou. Musí byť použitá dodaná tepelná izolácia, lebo má špecifické vlastnosti a je vyrobená pre komínový systém Ytong EKO. V prípade použitia inej tepelnej izolácie nie sú splnené podmienky certifikácie a za škody týmto spôsobené nenesie výrobca systému žiadnu zodpovednosť.
Základové práce a kondenzátna jímka
Na upravený základ sa do lôžka z vápenocementovej malty hrúbky 15-20 mm usadí prvá komínová tvárnica. Na presnom a vodorovnom založení tejto tvárnice závisí bezproblémová stavba komína. Jímka sa usadzuje na rovný, vodorovný, únosný základ (napr. hrubá podlaha) do prvej osadenej komínovej tvárnice. Je nutné dbať na jej správne usadenie, lebo tvorí základ celého komínového prieduchu. Základová kondenzátna jímka nie je štandardne osadená potrubím odvodu kondenzátu. Potrubie kondenzátu je možné realizovať vlepením odpadového potrubia PPs v prevedení HT priemeru 40mm do pripravenej drážky otvoru pre odvod kondenzátu. Drážka je vyrobená zo spodnej strany jímky. Na odpadovom potrubí odporúčame pred zaústením do kanalizácie realizovať zápachovú uzávierku v prístupnom mieste pre potreby čistenia. Zápachovú uzávierku je možné realizovať v päte komína pod kondenzátnou jímkou. Vždy pri osadení jímky je potrebné dbať na správne nastavenie otvoru s potrubím pre odvod kondenzátu v súčinnosti s projektantom, stavebným dozorom či majstrom tak, aby bol umožnený odvod kondenzátu do kanalizácie, alebo do neutralizačného boxu.
Osadenie komínových dvierok a sopúchovej tvarovky
Pre osadenie komínových dvierok EKO DEM sa do komínových tvárnic Ytong vyreže otvor šírky 210 a výšky 350 mm. Šamotová vložka s kontrolným (vyberacím) otvorom slúži na vyberanie sadzí u komínov na tuhé palivá. U komínov na ostatné palivá slúži ako kontrolný otvor. Šamotová komínová vložka KVA sa ukladá do kondenzátnej jímky KJZ na tmel EKO (TM.EKO). Pri montáži je nutné dbať na dokonalé spojenie s kondenzátnou jímkou. Je nutné, aby vnútorná šamotová vložka KVA mohla voľne dilatovať v otvore komínovej tvárnice. Komínová dvierka lakovaná biela DEM.B sa upevňujú pomocou štyroch hmoždiniek so samoreznými skrutkami (hmoždinky a skrutky nie sú súčasťou komínovej sady). Pre použitie v exteriéri je nutné inštalovať dvierka vyrobené z nerezu DEM.A. V interiéri je možné inštalovať tiež dvierka z pozinkovaného plechu DEM.Z.
Izoláciu komínového prieduchu vykonávame od hornej hrany otvoru pre vyberanie komínovej vložky KVA. Usadzuje sa na celú komínovú tvárnicu. Pre sopúchové tvarovky KVB je nutné opäť do komínovej tvárnice Ytong vyrezať otvor šírky 290 a výšky 240 mm. Dbajte na to, aby bola okolo vyústenia sopúcha komína dostatočná medzera pre zaistenie dilatácie komínového sopúchového dielu KVB. Minimálna zvislá medzera je 20mm, vodorovná je 45 mm. Sopúchová tvarovka s vyústením 90° sa štandardne osadzuje na diel KVA. V prípade iného požiadavku na výšku vyústenia sopúcha sa medzi diel KVA a sopúchovú tvarovku KVB vloží základná komínová tvarovka KV, alebo jej časť. Túto variantu by mala vykonávať odborne spôsobilá osoba (najlepšie kominár, ktorý bude vykonávať revíziu). Pri uložení sopúchovej tvarovky je potrebné dbať zvýšenej opatrnosti na presnosť jej vyústenia z komínového plášťa. V komínovom systéme Ytong EKO je možné použiť aj sopúchové tvarovky KVB a to so sklonom sopúchovej časti 45°. U sopúchových tvaroviek s vyústením 45° je nutné dbať zvýšenej opatrnosti pri montáži, lebo jej ťažisko je mimo osi komínového prieduchu a preto sa musí po dobu montáže zaistiť proti vypadnutiu. Izolácia sopúcha je predrezaná podľa veľkosti odbočky. Slúži ako prechod medzi šamotovým prieduchom a dymovodom pripojeným ku spotrebiču. Upozornenie: Pri montáži komína a práci s materiálom je nutné dodržiavať všetky pravidlá uvedené v tomto montážnom návode. Nedodržanie uvedených pravidiel môže zásadne ovplyvniť funkcie komína.
Dokončenie nadstrešnej časti komína
Poslednú komínovú vložku možno skrátiť podľa potreby. Musí byť zakončená tak, aby bola umožnená dilatácia komínového prieduchu. Zároveň musí byť komínový prieduch zakončený tak, aby ho bolo možné osadiť dilatačnou manžetou, ktorá je súčasťou nerezovej krycej dosky KDNYZ. Murivo komína sa napenetruje vhodným penetračným náterom a celoplošne sa prilepí tepelná izolácia z minerálnych vlákien s minimálnou hrúbkou 30mm. Cez tepelnú izoláciu sa vykoná omietková armatúra, ktorá sa zasterkuje flexibilným stavebným lepidlom. Ďalej sa vykonáva povrchová úprava spravidla zhodná s úpravou obvodových stien objektu. Odporúčame prevedenie kvalitného povrchového náteru. Upozorňujeme na skutočnosť, že trvanlivosť povrchovej úpravy komína je závislá na kvalite zvolených materiálov, ktoré nie sú dodávkou komínového systému Ytong EKO. Omietnutá nadstrešná časť komína sa zakončuje krycou komínovou doskou určenou pre zateplenie KDNYZ, alebo sklovláknobetónovou doskou KSDYZ (nie je súčasťou komínovej sady).
Pre urýchlenie celkovej doby montáže je možné použiť komínový návlek z ľahkého sklobetónu. Povrchovú úpravu ponúkame v dvoch variantoch - hladkú bielu alebo so vzorom tehlového muriva. Komínový návlek osadíme priamo na celú nadstrešnú časť komína po dokončení oplechovania tak, aby spodný kraj návleku oplechovanie prekryl. Dĺžku návleku upravíme s ohľadom na sklon strechy (nie sú súčasťou komínovej sady). Nadstrešná časť komína môže byť tiež tvorená prefabrikovanými prstencami imitujúcimi tehlové murivo, vyrábanými v štyroch základných farebných prevedeniach: tehlovo červená, višňová, hnedá a čierna (nie je súčasťou komínovej sady).
Obezdievka komína v nadstrešnej časti komína je založená na krakorcovej doske KD.x. Krakorcová doska je určená štandardne pre obezdievku tehlami formátu 290×70×65 mm. Je možné ju použiť aj pre tehly metrického formátu 240×115×65 mm (pri použití obezdievky tehlami metrického formátu bude ich okraj prečnievať cez krakorcovú dosku). Doska sa osadzuje do maltového lôžka na tvárnice komínového plášťa. Krakorcová doska sa osadzuje spravidla v podstrešnom priestore objektu. Obezdievka nadstrešnej časti komína sa zakončuje krycou doskou pre obezdenie komína. Súčasťou nerezovej krycej dosky je aj dilatačná manžeta. Krycia doska sa upevní skrutkami priamo do komínovej tvárnice Ytong.
Systémový komín Ytong EKO je vyvinutý v spolupráci so spoločnosťou EKO komíny s.r.o. Široký sortiment doplnkových komponentov, ktoré nie sú súčasťou základnej sady, je v ponuke spoločnosti EKO Komíny.
