Komíny a odťah spalín pre turbo a kondenzačné kotly: Dôležité informácie a technické špecifiká

Výber správneho komínového systému a odvodu spalín je kľúčový pre bezpečnú a efektívnu prevádzku vykurovacích zariadení, ako sú kondenzačné a turbo kotly. Na trhu existuje široká škála systémov, ktoré sa líšia materiálom, konštrukciou a určením pre rôzne typy palív a prevádzkových režimov.

Ponúkame široký sortiment odkúrenia pre nekondenzačné plynové kotly s núteným odťahom spalín (turbo kotly) a pre kondenzačné kotly. Odkúrenie je určené pre vnútornú inštaláciu, iba inox fasádny je určený pre vonkajšiu inštaláciu. Pre vonkajšie použitie je súosé odkúrenie ø80/125 mm s vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.

Odkúrenie pre turbo kotly

Odkúrenie pre turbo kotly je určené pre plynové s maximálnou teplotou spalín v hrdle kotla 200°C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa hliník. Odkúrenie je odolné i voči pôsobeniu prípadného kondenzátu.

Systém odkúrenia je v prevedení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou hliníkovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm) alebo samostatným saním vzduchu a výduchom spalín z hliníkovej rúrky ø80 mm. Ďalej je v sortimente jednoduché odkúrenie ø60 mm (ø100 mm).

Odkúrenie pre turbo kotly je certifikované podľa STN - EN 1856-1:2003.

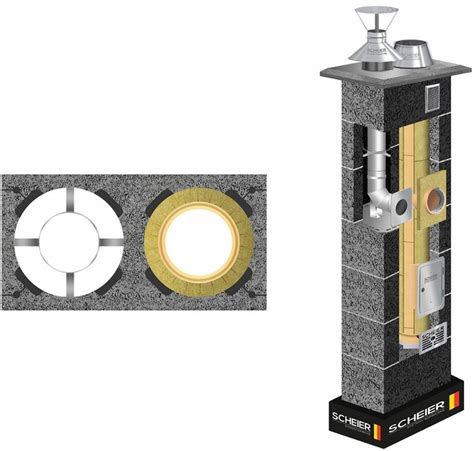

Komin pre turbo kotol informácie sú kľúčové pre správny výber a inštaláciu. Pri turbo kotloch, ako je napríklad Protherm Tiger 24KTZ, je možné riešiť dymovod aj do pôvodného tehlového komína, pričom je možné použiť hliníkovú vložku. Kotol môže nasávať vzduch z vonkajšej strany cez stenu alebo z miestnosti. Dymovod môže byť vedený len zvislým smerom (priamo hore). Výrobca uvádza, že do dĺžky 4,5 metra je možné použiť 60/100. Pri dĺžke 4,6 metra je k tomu potrebné použiť krátky kus na odvod kondenzátu kvôli záruke.

Hliníkové komíny pre turbo kotly sú dostupné v priemeroch 60/100 mm a 80/125 mm. V sortimente nájdete aj jednoduché odkúrenie ø60 mm (ø100 mm).

Odkúrenie pre kondenzačné kotly

Odkúrenie pre kondenzačné kotly je určené pre plynové alebo olejové (s max. 0,2% síry) nízkoteplotné a kondenzačné kotly s maximálnou teplotou spalín v hrdle kotla 120°C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa polypropylén, ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný pre jednotlivé diely.

Systém odkúrenia je vo vyhotovení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou polypropylénovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm) alebo samostatným saním vzduchu a výduchom spalín z polypropylénovej rúrky ø80 mm. Pre vonkajšie použitie je súosé odkúrenie ø80/125 mm s vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.

Synonymom úspornosti a efektívnosti v prípade spaľovacieho procesu je dosiahnutie čo najnižšej teploty spalín odchádzajúcich do komína, a tým využitia čo najvyššej teploty pre samotné vykurovanie. Zjednodušene povedané, čím menej tepla púšťame komínom, tým viac tepla nám zostane doma. Vyššie uvedenými vlastnosťami disponuje plynový kondenzačný kotol, ktorý je svojím konštrukčným prevedením a princípom fungovania určený na efektívne vykurovanie domácností, kancelárskych priestorov a iných objektov. Pre takéto spotrebiče musí byť prispôsobený aj komínový systém.

V našom produktovom portfóliu sú to napríklad trojvrstvové komínové systémy Jeremias DW-ETN-AL alebo DW-AL. Pri návrhu komína je potrebné stanoviť jeho parametre. V mnohých prípadoch si už samotní výrobcovia kondenzačných kotlov stanovujú potrebné priemery. No v prípade, ak nie, treba si overiť funkčnosť komínového systému v prepočtovom programe.

Ak máte inštalovaný kondenzačný kotol, vždy je nutné použiť plastový dymovod. Tento dymovod môžete vložiť aj do starého komína. Existujú aj komíny, ktoré sú prispôsobené aj na kondenzačné kotly, ale vždy lacnejšie vyjde, keď použijete plast. Pri kondenzačných kotloch, ako je napríklad Protherm Tiger Condens 25 kkz 42, je dôležité nepoužiť starý dymovod z klasických kotlov, ale použiť plastové s tesnením, keďže po nich steká kondenz.

Plastové systémy pre kondenzačné kotly sú dostupné v priemeroch 60/100 mm, 80/125 mm a samostatne 80 mm a 60 mm. V kategórii nájdete všetky predĺženia aj koleno, avšak priemer je 80/125mm. Pri kondenzačnom kotle Protherm tiger condens, ktorý bude umiestnený vedľa starého murovaného komína, v ktorom bude vedený aj nový komín od tohto kotla (dĺžka asi 5-6 m), bude stačiť aj rozmer dymovodu 60/100, ktorý je aj cenovo výhodnejší. Plastový komín na odťah spalín s priemerom 120mm tj. 2x koleno a 2m rúry aj s komínovým ukončením je pre Buderus logamax plus gb072-14. Odťah spalín z kotla bude vedený cez stenu smerom von, nie cez strechu.

Typy komínových systémov a ich špecifiká

Nerezové komínové systémy

• Trojvrstvový systém CERASTEEL z nehrdzavejúcej ocele s izostatickou vložkou je univerzálne riešenie vhodné pre všetky typy palív a spotrebičov pracujúcich vo vákuu aj v pretlaku.
• Trojvrstvový vysokotlakový systém Almeva HDW25 je určený na odvod spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Tento systém je vhodný pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke, je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
• Všestranný trojvrstvový komínový systém Almeva Triple DW25 z nehrdzavejúcej ocele je tiež vhodný pre všetky typy palív a všetky typy spotrebičov pracujúcich v podtlakovej aj pretlakovej prevádzke. Model Almeva Triple DW25 black je určený na vnútorné aj vonkajšie inštalácie.
• Jednovrstvový vysokotlakový systém Almeva HEW z nehrdzavejúcej ocele triedy 1.4404 je vhodný na odsávanie spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke, je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
• Koncentrický dymovodný systém z nehrdzavejúcej ocele ALMEVA Double DK je vyrobený z ocele odolnej voči kyselinám a vlhkosti.

Plastové systémy odvodu dymu a spalín

• Plastový systém odvodu dymu LAS sa skladá z pevných rúrok a tvaroviek z materiálu PPH, PPH/nerezová oceľ, s povrchovou úpravou biely komaxit. Ponúka sa ako jednovrstvový v priemeroch od 60 mm do 315 mm alebo ako koncentrický v priemeroch od 60/100 mm do 200/300 mm.
• Plastový systém odvodu dymu CAS pozostáva z pevných rúrok, tvaroviek s odbočkami 45°, 87° a príslušenstva PPH. Systém je dostupný ako jednovrstvový v priemeroch od 60 mm do 315 mm a ako koncentrický systém s bielym plášťom z nehrdzavejúcej ocele v priemeroch od 110/160 mm do 200/300 mm.
• Plastový systém odvodu spalín sa skladá z koncentrických plných rúr PPH a tvaroviek z rôznych materiálov, vrátane vysokoleštenej nehrdzavejúcej ocele, komaxitovaného bieleho plechu, matnej nehrdzavejúcej ocele a nehrdzavejúcej ocele s nepozinkovaným medeným povlakom. Je určený najmä pre komíny vo vonkajšom prostredí.
• Systém odvodu spalín LIL a LIB pozostáva z koncentrických pevných rúrok a tvaroviek z PPH/nerezovej ocele s vysokým leštením alebo bieleho komaxitu z nerezovej ocele. Tieto systémy sú určené predovšetkým pre vedenia spalín vo vnútornom prostredí.
• Plastový systém odvodu spalín LIK sa skladá z koncentrických pevných rúrok a tvaroviek PPH/PPH a je určený najmä pre komíny vo vnútornom prostredí.
• Jednovrstvový plastový systém odvodu dymu FLEX pozostáva z flexibilných hadíc, tvaroviek a príslušenstva. Je špeciálne navrhnutý na zasúvanie do rovných a šikmých komínových prieduchov.
• Jednovrstvový plastový systém odvodu spalín STARR sa skladá z pevných rúrok, tvaroviek a príslušenstva PPH. Je určený najmä na použitie v interiéri a na vložkovanie priamych komínových prieduchov.

Trojzložkové komínové systémy

Trozložkové komínové systémy EIB a EIZ sa používajú na odvod spalín zo zariadení spaľujúcich plynné, kvapalné a pevné palivá a môžu sa používať v podtlakovom aj pretlakovom režime. Používajú špeciálne šamotové vložky označenia D3P1, (D4P1) určené pre odvod spalín plynových spotrebičov. Systém obsahuje špeciálnu gumovú manžetu, na ktorú je možné pripájať kotly s dimenziou výfukového potrubia ø60 mm a ø80 mm. Komínové tvárnice systém využíva univerzálne ako systém Tuma Therm plus o veľkosti 35x35x33 cm. Pre vymedzenie šamotu používa nerezové dištančné objímky. Vysoká kondenzačná jímka obsahuje protizápachovú smyčku a závit na odvod kondenzu.

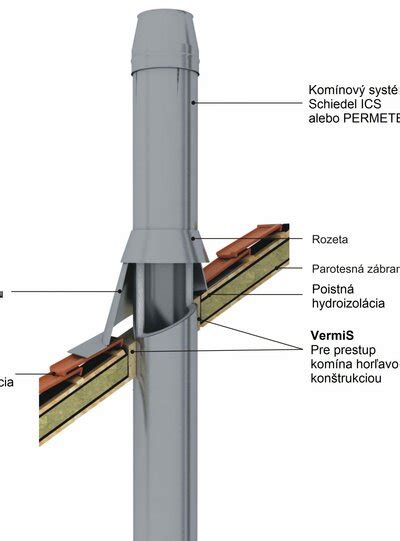

Vložkovanie a renovácia komína

Pod pojmom vyvložkovanie komína sa rozumie zavedenie vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína, ktorej zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami, ktorí odporučia kvalitné materiály, oboznámia vás s postupom vložkovania komína a vypracujú vám individuálnu cenovú ponuku.

Takmer každý komín je pred montážou nerezového systému potrebné prefrézovať a zväčšiť tak vnútorný prieduch na požadovaný kruhový rozmer. Práce sa vykonávajú z vrchu komína špeciálnou komínovou frézou, ktorá sa postupne ťahá zdola smerom nahor. Hydraulická hlavica má na sebe namontované vysoko kalené reťaze, ktoré odstredivou silou šetrne melú komínovú tehlu na prach. Ofrézovaný materiál ostáva na dne komína, odkiaľ sa postupne odoberá počas frézovania. Montáž nerezového systému sa realizuje vkladaním jednotlivých dielov z vrchu komína. V objekte sa spraví len drobným zásahom technologický otvor pre osadenie čistiacich dvierok a napojenie dymovodu.

Kovový komín pre kondenzačný plynový kotol používa základný nerezový materiál triedy EN 1:4404 s hrúbkou steny 0,6 - 0,8 - 1,0 mm, alebo vysoko kvalitné vložky s hrúbkou 0,8 a 1,0 mm triedy EN 1:4828 pre komíny, kde sa spaľuje prioritne tuhé palivo a to drevo. V základe sa rozdeľujú na:

• Kovový dvojplášťový komínový systém z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou skladaný z jednotlivých komponentov. Je určený na odvod spalín od spotrebičov na tuhé, kvapalné a plynné palivá. Pre kvapalné a plynné palivá je použiteľný ako v podtlakovej, tak aj v pretlakovej prevádzke. Pre tuhé palivá je použiteľný v podtlakovej prevádzke, pri spôsobe prevádzky s otvorenou spaľovacou komorou.
• Kovový dvojplášťový systémový komín s priebežnou tepelnou izoláciou charakterizovaný farebným vonkajším obalom pre pece, krby a kotly na tuhé palivá a kotly na plyn.

Vzduchovo-spalinové komínové systémy

• Vzduchovo-spalinový komínový systém pre kondenzačné spotrebiče: Kovový vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od jedného plynového spotrebiča jednou koncentrickou rúrou. Ochladzovanie vnútorného plášťa komínového systému vzduchom vyhovuje pre pripojenie plynového kotla na komín vedený v interiéri (bez významnému ochladzovaniu komína v exteriéri).
• Vzduchovo-spalinový komínový systém pre kondenzačné spotrebiče umiestnený v exteriéri: Kovový vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od jedného plynového spotrebiča jednou koncentrickou rúrou. Komín umiestnený v exteriéri je spravidla z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou skladaný z jednotlivých komponentov. Nasávanie vzduchu sa vykoná nasávacím komponentom. Samozrejmosťou je dokonalá tesnosť v pretlaku.
• Vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od viacerých plynových spotrebičov koncentrickým spôsobom: Ideálne riešenie pre pripojenie kondenzačných spotrebičov v bytových domoch, prípadne využiteľný pri dostavbe komínového telesa do už existujúcich bytových domov. Koncentrický dvojvrstvový komínový systém z nehrdzavejúcej ocele je odolný proti vlhkosti, je pre podtlakovú a pretlakovú prevádzku.

Bezpečnosť a údržba komínových systémov

Na patričnú a bezpečnú funkčnosť prevádzky plynových kotlov majú vplyv súvisiace udalosti a okolnosti:

• Dostačujúci objem miestnosti pre prívod spaľovacieho vzduchu (nadmerná tesnosť miestností, utesňovanie bytov, nepriechodnosť cirkulácie vzduchu v byte zatváraním a tesnosťou dverí).
• Dĺžka prevádzky spotrebiča v uzavretých priestoroch v nadväznosti na funkčnosť a technický stav spotrebiča a objem priestorov s umiestneným plynovým spotrebičom.
• Vykonávanie pravidelných vizuálnych kontrol prevádzky kotla - plameň má horieť jasným modrým plameňom, v prípade žltočerveného plameňa vykazuje kotol defekt pri spaľovaní plynu, napr. zanesenie odťahu spalín, otočenie toku spalín - zmena vonkajších klimatických podmienok.

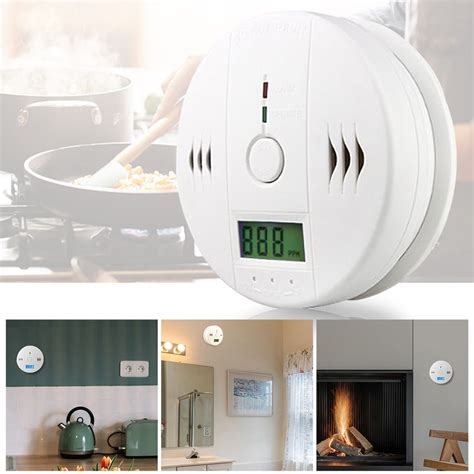

Riziko otravy spalinami z prevádzky plynových spotrebičov

1. I. etapa otravy: Nedostatok vzduchu pre spaľovanie plynu, doba trvania otravy - rádovo hodiny. Nepôsobí toxicky, pôsobí na vplyv horenia plameňa v spotrebiči.
2. II. etapa otravy: Produkcia spalín, zlý odvod spalín, otočenie toku, doba trvania otravy - rádovo desiatky minút.
3. III. etapa otravy: Produkcia spalín hromadiace sa v miestnosti, vysoký obsah CO, doba trvania otravy - rádovo desiatky sekúnd. Exponenciálny nárast koncentrácie CO - otrava CO !!

Frekvencia kontrol a čistenia komína

Zatriedenie komínov sa riadi materiálom komínovej vložky. Komínové systémy musia byť na to prispôsobené. Každý komínový systém by mal mať certifikát, na ktorom sa to dá ľahko odkontrolovať. V prípade, ak sa jedná o rekonštrukciu kotolne a komín už stojí, treba sa pozrieť na komínový štítok, ktorý musí byť na viditeľnom mieste pri každom komíne, či spĺňa vyššie uvedené požiadavky.

Výmena plynového kotla a súvisiace predpisy

Výmena kotla je definovaná:

1. V stavebnom zákone č. 25/2025 Z.z. § 18 odst. 4 je výmena kotla definovaná ako údržba stavby:
   • s povinnosťou ohlásenia stavebnému úradu v prípade, kedy by výmena kotla mohla ovplyvniť stabilitu stavby, protipožiarnu bezpečnosť stavby, jej vzhľad vo verejnom priestore alebo životné prostredie, prípadne ak stavba je kultúrnou pamiatkou,
   • bez ohlásenia a bez rozhodnutia o stavebnom zámere, ak ide o opravu a výmenu technických systémov budov a ich súčastí, t.z., že údržba stavby si vyžaduje stavebné práce potrebné na udržanie funkčného stavebno-technického stavu a prevádzky stavby počas jej životnosti bez zásahu do nosnej konštrukcie a bez zmeny spôsobu užívania alebo vonkajšieho vzhľadu, najmä bežná údržba, úprava, oprava a výmena vnútorného vybavenia.
2. Vyhláška č. 532/2002 Z. z., ustanovuje podrobnosti o všeobecných technických požiadavkách na výstavbu a uvádza, že každý pripojený spotrebič musí vyhovovať:
   • danému druhu plynu a prevádzkovému pretlaku,
   • môže byť podľa svojho prevedenia umiestnený len v priestore, ktorý svojím objemom, účelom, prípadne množstvom privádzaného vzduchu zodpovedá menovitému tepelnému výkonu a funkcii spotrebiča.
3. Odporúča sa poradiť sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla. Usmerní Vás, aby pri výmene kotla boli dodržané body A) a B).

STAVEBNÍK SI PRED VÝMENOU KOTLA MUSÍ PREVERIŤ TYP SPOTREBIČA, KTORÝ CHCE VYMENIŤ!

V prevažnej miere ide o výmenu spotrebiča v zhotovení B, ktorý odoberá vzduch na spaľovanie z priestoru, v ktorom sa nachádza a spaliny sú odvádzané do vonkajšieho ovzdušia spalinovou cestou napr. komínom (TPP 704 01). Podľa TPP 704 01:2009 „Odberné plynové zariadenia na zemný plyn v budovách“ je pripojenie spotrebiča na domový rozvod plynu možné iba vtedy, ak jeho pripojenie zodpovedá požiadavkám príslušných predpisov a svojím vyhotovením a určením vyhovujú danému druhu plynu a jeho prevádzkovému tlaku. Pre tento typ spotrebiča sú stanovené špecifiká na priestorom a jeho umiestnením. Poloha spotrebiča, jeho veľkosti, stavebné vlastnosti materiálov v mieste inštalácie a spôsob používania nesmie ohrozovať zdravie, život osôb, zvierat a majetku.

Pri zmene priestoru (napr. stavebná úprava, výmena okien a dverí, spôsob a rozsah vetrania, prívod vzduchu pre spaľovanie a odvod spalín), v ktorom je spotrebič umiestnený, je nevyhnutné vykonať opätovné posúdenie všetkých požiadaviek pre bezpečné a spoľahlivé používanie daného spotrebiča. Výmena kotla si vyžaduje dodržať nové technické podmienky a požiadavky na protipožiarnu bezpečnosť pri výstavbe a pri používaní komína a dymovodu. Základným predpisom je vyhláška č. 401/2007 Zb. … o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii … Vyhodnotenie je potrebné vykonať ešte pred výmenou spotrebiča na plynné palivo za spotrebič s iným výkonom prípadne pred zmenou druhu paliva - hybridné kotly.

A prečo je potrebné prehodnotiť výmenu kotla? Okrem uvedených bodov pri výmene kotla môže dôjsť k návrhu nového komína a dymovodu, prípadne k rekonštruovaniu jestvujúceho komína a dymovodu, alebo k stavebnej úprave na komíne a dymovode, čo môže viesť k zhoršeniu vplyvu stavby na okolie alebo na životné prostredie. Ak by ste dávali nový kondenzačný kotol, tak do starého komína dáte len plastový dymovod o priemere 60 mm. Toto by bolo asi najjednoduchšie riešenie myslím.
