Komín je veľmi dôležitou súčasťou stavby s vysokými požiadavkami na jeho funkčnosť. Zaobíde sa bez neho len veľmi málo rodinných domov. Správna inštalácia komína je kľúčová nielen pre funkčnosť vykurovacieho systému, ale predovšetkým pre bezpečnosť celej domácnosti. Vzhľadom na vysoké požiadavky v oblasti bezpečnosti jeho prevádzky, musí byť navrhnutý každej stavbe na mieru.
Keďže je komín súčasťou hrubej stavby, o jeho realizácii je potrebné rozhodnúť ešte v čase projektovej prípravy. Pri projektovaní komína treba myslieť dopredu. Je treba naplánovať spôsob vykurovania a vetrania, pričom je vhodné myslieť aj na to, či sa na komín nebude v budúcnosti pripájať kachľová pec alebo kozub. Úlohou komína je predovšetkým bezpečne odvádzať spaliny z miesta ich vzniku do voľného ovzdušia. Toto zabezpečuje správny návrh priemeru prieduchov a výšky komína, vrátane jeho výšky nad strechou. Tieto parametre závisia od druhu pripojených spotrebičov, ich počtu, výkonu a použitého paliva.
Bezpečné odstupové vzdialenosti od horľavých materiálov
Jedným z najdôležitejších aspektov, na ktorý je potrebné pri montáži komína dbať, je dodržanie bezpečných odstupových vzdialeností od horľavých materiálov, najmä od strešnej konštrukcie. Tieto vzdialenosti nie sú stanovené náhodne, ale vychádzajú z dlhoročných skúseností, noriem a legislatívy, s cieľom minimalizovať riziko požiaru a zabezpečiť optimálny odvod spalín.
Pri klasickom murovanom komíne, či už bez, alebo s vnútornou vložkou, sa musíte riadiť pravidlami uvedenými vo vyhláške MV SR č. 401/2007 Z. z., ktorá v paragrafe 14 jednoznačne deklaruje, že do priameho dotyku s komínovým plášťom nesmú prísť materiály s triedou horľavosti B až F. Takže všetko horľavé musí byť vo vzdialenosti min. 50 mm.
Ak je v stavbe použitý komínový systém „skladačka“, je nevyhnutné riadiť sa deklaráciou výrobcu komínového systému. Každý z výrobcov prefabrikovaných komínových systémov je povinný deklarovať bezpečnú odstupovú vzdialenosť, teda vzdialenosť, v ktorej musia byť iné ako nehorľavé materiály. Podľa výsledkov skúšky a zistených teplôt pri skúške odolnosti komína pri vyhorení sadzí (skúška trvá 30 minút, skúšobná teplota je 1 000 °C - pri tejto skúške v bezpečnej odstupovej vzdialenosti nesmie teplota povrchu prekročiť 100 °C) deklaruje výrobca bezpečnú odstupovú vzdialenosť.
Neriadime sa dotykovou teplotou na povrchu komína počas štandardnej prevádzky, ale odstupmi určenými výrobcami komínových telies, ktoré sú určené na odvod spalín od spotrebičov na tuhé palivá. Tieto odstupové vzdialenosti sú určené na základe skúšky simulujúcej vyhorenie sadzí. Preto argumenty, že keď ide o komínový systém, v prípade ktorého je teplota na povrchu príjemne dotyková, a teda fóliu (napr. parozábranu) možno pokojne nalepiť páskou alebo lepidlom priamo na komín, neobstoja. Fólia nalepená priamo na komínové teleso je častou chybou. Ukážkou nesprávneho komponentu je aj EPDM manžeta, ktorá má odolnosť len do 250 °C a nie je z nehorľavého materiálu, preto sa nesmie priamo dotýkať vonkajšieho plášťa komína.
Každý výrobca komínového telesa je povinný vo svojej Deklarácii o vlastnostiach (certifikáte) uviesť presné údaje o tom, ako ďaleko majú byť horľavé časti stavby od vonkajšieho povrchu komína. Horľavé materiály, ako sú strešné fólie, parozábrany, polystyrén (EPS) či extrudovaný polystyrén (XPS), sa nesmú priamo dotýkať komína.
Potrebné odstupové vzdialenosti závisia od viacerých faktorov:
- Spôsob zabudovania komína: Či je komín vedený interiérom, po fasáde, alebo prechádza cez stropné či stenové konštrukcie.
- Priemer komínového prieduchu: Väčší priemer zvyčajne znamená vyššiu akumuláciu tepla.
- Hrúbka izolačnej vrstvy: Hrúbka izolácie medzi vnútornou vložkou a vonkajším plášťom komína ovplyvňuje povrchovú teplotu.
Príkladom konkrétneho označenia, ktoré zohľadňuje tieto faktory, je kód T450 - N1 - W - V2 - L50050 - G50 pre systém ICS 25. Takéto seriózne informovanie a značenie je predpokladom pre správnu voľbu nielen samotného komínového telesa, ale aj dodávateľa a montážnej firmy.
Špecifické riešenia pre prechod horľavými konštrukciami

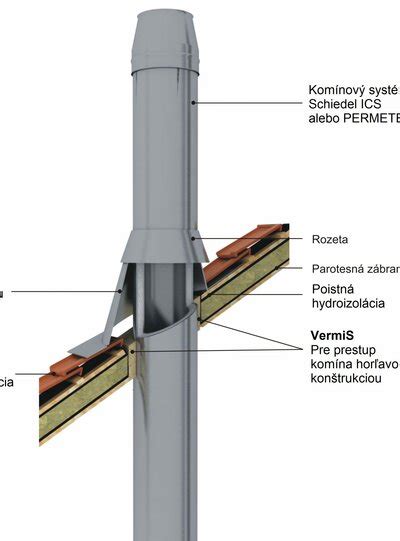

Pri prechode komína cez konštrukcie z horľavých materiálov je potrebné použiť špeciálne riešenia. Pre tento účel sú k dispozícii produkty ako Schiedel IGNIS Protect a WDS, ktoré zaisťujú dostatočnú ochranu a tepelnú izoláciu. Na obrázku je vidieť použitie prechodu Schiedel VERMIS Zero z vermikulitových prvkov. Prechod je tak parotesný vďaka utesneniu spojov tepelne odolným tmelom. Napojenie parozábrany je možné riešiť na priestup Schiedel VPC. Vhodným riešením je prechod Schiedel WDS pre priestupy stenami, stropmi, strechami. Ukážka systémového prechodu VERMIS ZERO cez strešnú rovinu v podkroví.
Tesnenie a dilatácia sú zabezpečené pomocou špeciálnych prechodiek, ktoré sú dostupné ako na strane spotrebiča, tak na strane komína. Tieto prvky zaručujú zodpovedajúcu tesnosť a umožňujú komínovej konštrukcii dilatačné pohyby, ktoré vznikajú v dôsledku teplotných zmien.
Výška komína nad strechou: Pravidlá a normy
Správna výška komína je rovnako dôležitá ako jeho konštrukcia a materiál. Ovplyvňuje nielen účinnosť odvodu spalín, ale aj bezpečnosť celej domácnosti a životné prostredie. Výška komína nad strechou je regulovaná normami a legislatívou s cieľom zabezpečiť bezpečný rozptyl spalín a optimálnu funkciu vykurovacieho systému. Kľúčovou normou je STN EN 15287-1, ktorá sa zameriava na odvod spalín z vykurovacích zariadení. Legislatívu dopĺňa Vyhláška č. 248/2023 Ministerstva životného prostredia SR, ktorá stanovuje konkrétne výšky ústia komína nad úrovňou terénu a strechy.

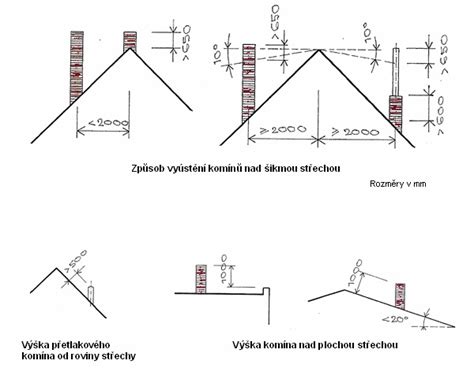

Pravidlá pre šikmé strechy
Pri šikmých strechách platí podľa Vyhlášky č. 248/2023, že výška vyústenia komína nad hrebeňom strechy musí byť minimálne 40 cm. Alternatívne pravidlo hovorí o kolmici voči streche z ústia komína s minimálnou dĺžkou, ktorá zabezpečí dostatočný odvod spalín a zabráni ich návratu do obytných priestorov.
Presnejšie pravidlá závisia od vzdialenosti komína od hrebeňa strechy. Ak sa komín nachádza do 2 metrov od hrebeňa, mal by byť vyšší o 65 cm ako najvyšší bod strechy (hrebeň). Ak je komín ďalej ako 2 metre od hrebeňa, jeho výška je určená prienikom uhla 10° od hrebeňa a osi komína v mieste prieniku. V tomto mieste by mal byť komín o 65 cm vyšší. Pre rekonštrukcie starých komínov postavených pred rokom 1990 sa používa norma STN 73 42 01 a STN 73 42 10.
Z geometrie šikmej strechy vyplýva, že čím bližšie je komín k hrebeňu, tým menšia je jeho výška nad strechou. Úmerne je menšia časť povrchu komína, ktorá sa ochladzuje a je vystavená negatívnym poveternostným vplyvom. Táto poloha je výhodná aj zo statického hľadiska, lebo zabezpečenie stability komína je jednoduchšie.
Pravidlá pre ploché strechy
Pre ploché strechy so sklonom do 20° platia prísnejšie pravidlá. Komín musí vyústiť minimálne 1,0 meter nad najvyšší bod strechy, respektíve nad atikou. Tento parameter je dôležitý najmä preto, aby sa zabránilo spätnému nasávaniu spalín do ventilačných otvorov alebo interiéru budovy, obzvlášť pri nepriaznivých poveternostných podmienkach.
V prípade, že ide o spaľovacie zariadenia s výkonom od 0,3 MW do 1,2 MW, prevýšenie komína nad plochou strechou musí byť najmenej 1,5 m. Pri nástavbe na plochej streche sa uvažuje vyústenie 1 m nad šikmou rovinou, vytvorenou uhlom 10° od strešnej atiky nástavby. Pri plochých strechách je tiež dôležité myslieť na budúcu skladbu strechy. Najmä pri plochých strechách sa zabúda, že finálna výška strešného plášťa (izolácia, hydroizolácia) môže byť aj viac ako 50 cm. Komín potom zostane „utopený“ a nespĺňa predpísanú výšku.

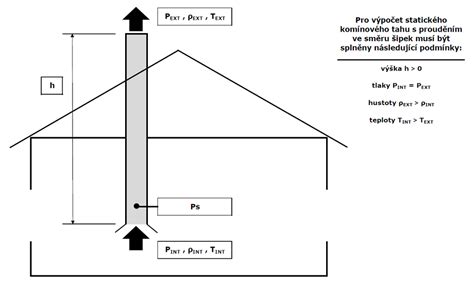

Účinná výška komína a komínový ťah
Pri posudzovaní výšky komína je dôležité rozlišovať medzi celkovou výškou nad strechou a tzv. účinnou výškou komína. Účinná výška predstavuje tú časť komína, ktorá priamo zabezpečuje ťah a odvod spalín. Je definovaná ako vzdialenosť od sopúcha (miesta napojenia spotrebiča) až po ústie komína. Je to kľúčový parameter pre výpočet komínového ťahu, ktorý umožňuje prirodzený odvod spalín bez potreby ventilátorov alebo núteného odťahu.
Všeobecne platí, že odporúčaná minimálna účinná výška komína je 5 metrov, pokiaľ nie je preukázaný opak špecifickým výpočtom pre daný spotrebič. Pokiaľ je účinná výška príliš malá, môže dôjsť k zásadným problémom, ako je nefunkčná alebo nestabilná prevádzka spotrebiča, spätný ťah spalín (dym sa môže vracať do miestnosti) alebo usadzovanie dechtu a sadzí, čo zvyšuje riziko požiaru. Zníženie životnosti komína nastáva najmä pri komínoch, ktoré nie sú dimenzované na agresívne kondenzáty.
Komínový ťah nie je ovplyvnený len výškou komína, ale aj radom ďalších faktorov:
- Účinnosť spotrebiča: Moderné spotrebiče s vyššou účinnosťou produkujú chladnejšie spaliny, čo znižuje prirodzený ťah a vyžaduje vyšší komín.
- Nadmorská výška a klíma: V horských oblastiach je vzduch redší, čo znižuje tlakový rozdiel a odporúča sa vyšší komín. Miestna klíma, smer prúdenia vetra, teplotná inverzia, pozícia stavby a vlhkosť tiež môžu ťah negatívne ovplyvniť.
- Typ spotrebiča a paliva: Každý spotrebič má špecifické požiadavky na ťah a priemer komína. Klasické krbové pece a kachle často fungujú s účinnou výškou 5-6 metrov, zatiaľ čo výkonné drevosplyňujúce kotly môžu vyžadovať komín s dĺžkou 10-12 metrov.
Komín funguje na princípe komínového efektu: teplý vzduch (spaliny) stúpa nahor, pretože má nižšiu hustotu ako chladnejší okolitý vzduch. Čím väčšia je výška komína, tým dlhšia je ťahová dráha a väčší rozdiel tlakov, čo napomáha plynulému odvodu spalín. Nadmerná výška však nie je vždy výhoda, príliš vysoký komín môže mať negatívny vplyv na ťah, najmä pri moderných spotrebičoch s riadeným spaľovaním.
Typy komínových systémov a ich špecifiká

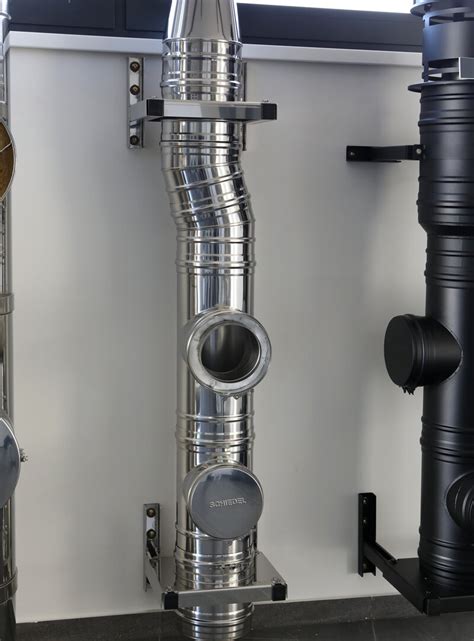

Na trhu sú dnes dostupné moderné kovové komínové systémy, ktoré si získali obľubu nielen u staviteľov novostavieb, ale aj u tých, ktorí sa púšťajú do rekonštrukcie starších domov. Ich atraktivita spočíva predovšetkým v estetickom vzhľade. Zatiaľ čo niektoré systémy, ako napríklad Schiedel ICS, sa vyznačujú lesklým povrchom, iné, ako napríklad Schiedel PERMETER, ponúkajú možnosť výberu z farieb ako čierna, šedá alebo biela, čo umožňuje ich lepšie začlenenie do architektonického dizajnu domu. Systém ICS má vonkajšie opláštenie z nehrdzavejúcej ocele.
Pri výbere materiálu je dôležité zohľadniť aj prevádzkovú teplotu spalín. Pri plynovom palive sa teplota komínového plášťa pohybuje pod 40°C. Naopak, pri spotrebičoch na tuhé palivá (krb, kachle) s 25 mm izoláciou môže povrch komína dosahovať od 70 do 100°C.
V súčasnosti sa používajú rôzne typy komínových vložiek a konštrukcií plášťa:
- Keramické vložky: Univerzálne riešenie, odolné voči vysokým teplotám a kondenzátom, s dlhou životnosťou. Ideálne pre tradičné murované komíny a rôzne druhy palív.
- Kovové vložky (nerezové): Flexibilné, ľahko sa inštalujú, vhodné pre moderné konštrukcie a sanáciu. Odolné proti korózii a vysokým teplotám.
- Plastové vložky: Určené pre kondenzačné kotly s nízkou teplotou spalín, ľahké, cenovo dostupné a odolné proti agresívnym kondenzátom.
Pokiaľ ide o konštrukciu komínového plášťa, používajú sa odľahčené tehlové tvarovky (tradičné, s dobrou tepelnou izoláciou a pevnosťou), betónové tvárnice (pevné, odolné, často používané v modulárnych systémoch) alebo kovové plechy (používané pre ľahké, prefabrikované alebo nerezové komíny, vyžadujú kvalitnú tepelnú izoláciu).
Bezpečnostné vzdialenosti pri krboch a kachliach KINGFIRE
Pri inštalácii akéhokoľvek vykurovacieho telesa, či už ide o krb alebo kachle, je nevyhnutné dodržať predpísané bezpečnostné vzdialenosti od horľavých materiálov, povrchov, stropov a stien. Tieto vzdialenosti sú presne definované zákonom a nie je možné sa na ne spoliehať vlastným úsudkom. Dôležité je riadiť sa výrobným štítkom výrobcu kachlí.
Podlaha
Podlaha pod krbom alebo kachľami musí byť ohňovzdorná. Ak chcete zachovať svoje obľúbené parkety alebo drevené podlahy, je potrebné medzi podlahou a vykurovacím telesom umiestniť ohňovzdornú ochrannú vrstvu, napríklad sklenenú alebo oceľovú dosku. Veľkosť tejto ochrannej dosky je tiež regulovaná. Musí siahať najmenej 30 cm do strán a minimálne 60 cm dopredu od vykurovacieho telesa, aby účinne chránila dom pred odletujúcimi iskrami.
Steny a stropy
Pre bežné kachle platí minimálna vzdialenosť 20 cm dozadu a do strán od stien. Pri stenách z horľavého materiálu je táto vzdialenosť minimálne 40 cm. Keďže teplo stúpa nahor, je dôležité dodržať vzdialenosť 45 cm od stropu, ak je strop vyrobený z horľavého materiálu alebo je obložený doskami.
Nábytok a iné horľavé prvky
Vzdialenosť medzi dvierkami kachlí a horľavým nábytkom je tiež regulovaná. Okolie kachlí sa zahrieva a prípadné iskry by nemali zasiahnuť horľavý materiál. Vzdialenosť od dvierok s poklopom k horľavým komponentom, ako je nábytok alebo koberce, by mala byť minimálne 60 cm.
Výhody integrovaných systémov KINGFIRE
Systémy ako KINGFIRE od spoločnosti Schiedel ponúkajú oproti bežným kachliam viaceré výhody, najmä pokiaľ ide o priestorové nároky a bezpečnostné vzdialenosti. Vďaka integrovanej zadnej ventilácii je možné umiestniť KINGFIRE priamo k stene (0 cm). Od bočných stien je potrebná voľná ventilačná vzdialenosť 5 cm (namiesto obvyklých 20-40 cm). Pri použití bočnej izolačnej súpravy do betónového telesa sa táto vzdialenosť môže znížiť až na 0 cm. Pri modeloch KINGFIRE je vzdialenosť od stropu potrebná len pri stropoch z horľavého materiálu.
Prehľad minimálnych vzdialeností pre KINGFIRE:
| Umiestnenie | Štandardné kachle (príklad) | KINGFIRE (základné) | KINGFIRE (s bočnou izolačnou súpravou) |
|---|---|---|---|
| Od zadnej steny | 20 cm | 0 cm (integrovaná ventilácia) | 0 cm |
| Od bočných stien | 20-40 cm | 5 cm (voľne vetrané) | 0 cm |
| Od nehorľavého stropu | 45 cm | 0 cm | 0 cm |
| Od horľavého stropu | 45 cm | 32 cm | 32 cm |
| Od horľavého nábytku/komponentov (dopredu) | 60 cm | 60 cm | 60 cm |
Projektovanie, montáž a údržba komína
Projektovú dokumentáciu komína schvaľuje ešte pred samotnou realizáciou odborne spôsobilá osoba. Pri návrhu a realizácii komína je vždy najlepšie obrátiť sa na odborníkov. Hoci sa mnohí majitelia domov rozhodnú pre svojpomocnú montáž, najmä ak sú priemerne zruční a majú k dispozícii podrobné montážne návody (dostupné vo formáte PDF, na papieri formátu A0 či na YouTube kanáli Schiedel Slovensko), dôrazne sa odporúča zveriť stavbu komína certifikovanému montážnemu partnerovi. Odborní montéri disponujú potrebným vybavením a vedomosťami na zabezpečenie správneho a bezpečného osadenia komínového telesa.
Pri inštalácii je nevyhnutné dodržať predpísané bezpečnostné vzdialenosti od horľavých materiálov. Tieto informácie sú detailne uvedené v dokumentácii ku každému produktu. Zodpovedná montážna spoločnosť, či už certifikovaná alebo štandardná, je zaškolená a presne vie, kde je potrebné dodržať špecifické postupy. Vyhne sa tak častým chybám, ktoré sa vyskytujú na stavbách realizovaných na základe najlacnejšej ponuky. Typickým príkladom takejto chyby je priame nalepenie strešnej fólie na komínové teleso, čo je absolútne neprijateľné. Okrem podstrešnej fólie nie je dodržaný odstup ani drevených prvkov krovu, „statiku“ komína zabezpečujú nesprávne prvky (drevené laty) nesprávnym spôsobom.
Výpočet spalinovej cesty a návrh komína
Pri navrhovaní komína je nevyhnutné vykonať výpočet spalinovej cesty v zmysle platných STN noriem, ako je STN EN 13384-1. Spoločnosť Schiedel ponúka bezplatné spracovanie výpočtu spalinovej cesty pre svojich obchodných partnerov a projektantov, ktorí musia dodať základné informácie o type spotrebiča, teplote spalín, dĺžke a vradených odporoch v dymovode, ako aj o predpokladanej výške a umiestnení komína.
Na základe týchto informácií je možné presne určiť typ komínového telesa a jeho optimálne parametre. Schiedel Slovensko tiež bezplatne spracuje špecifikáciu komínového systému presne podľa projektového návrhu a upozorní na prípadné problémy s napojením spotrebičov.
Časté chyby pri návrhu a montáži komína
- Nesprávne určenie účinnej výšky: Krátky komín vedie k slabému ťahu, problémom so spaľovaním a potenciálnemu spätnému ťahu spalín.
- Zanedbanie výšky nad strechou: Nedostatočná výška nad strechou môže spôsobiť obťažovanie okolia splodinami horenia.
- Ignorovanie požiadaviek výrobcu spotrebiča: Každý spotrebič má špecifické nároky na komín, ktoré je nutné dodržať.
- Chybné napojenie dymovodu: Nesprávne napojenie môže poškodiť komínovú vložku a znížiť účinnosť systému.
- Nezohľadnenie budúcej skladby strechy: Pri plochých strechách môže zvýšenie hrúbky izolácie a hydroizolácie spôsobiť, že komín bude príliš nízko.
- Zlé umiestnenie komína: Murovaný komín na štítovej stene pod šikmou strechou môže byť vystavený poveternostným vplyvom a premŕzaniu.
Údržba komína
Pre bezproblémovú prevádzku je nevyhnutné komín pravidelne kontrolovať a čistiť, ideálne aspoň raz ročne. Sadze a usadeniny môžu spôsobiť požiar alebo znížiť účinnosť odvodu spalín. Pred uvedením do prevádzky kominár vykoná kontrolu kachlí a komína a vystaví revíznu správu. Všetky predpisy týkajúce sa systémov odvodu spalín sú upravené v stavebných predpisoch a normách, ako je napríklad DIN V 18160-1:2006-01.
