Kombinované vykurovanie: Podrobné schémy a efektívne riešenia pre súkromný dom

Vykurovacie systémy v súkromných domoch prešli v posledných rokoch významným vývojom. Okrem tradičných zdrojov tepla, ako sú plynové kotly, sa čoraz častejšie objavujú alternatívne riešenia, ktoré umožňujú efektívnejšie využívanie energie a znižovanie prevádzkových nákladov. Kombinované vykurovacie systémy, známe aj ako hybridné vykurovanie, predstavujú inteligentný spôsob, ako spojiť výhody dvoch alebo viacerých vykurovacích technológií do jedného celku.

Tieto systémy využívajú rôzne zdroje tepla, ktoré spolupracujú na zabezpečení optimálnej klímy v domácnosti. Cieľom je dosiahnuť maximálnu energetickú účinnosť, znížiť emisie a zároveň zabezpečiť spoľahlivé a komfortné vykurovanie počas celého roka. Kombinovaný vykurovací systém je efektívnym a flexibilným riešením vykurovania súkromného domu, pričom hlavnou myšlienkou je využiť výhody každého zdroja v závislosti od aktuálnych potrieb a prevádzkových podmienok.

Klasifikácia a typy vykurovacích systémov

Pri výbere vhodného vykurovacieho systému je dôležité pochopiť jeho základné typy a princípy fungovania. Systémy sa dajú klasifikovať podľa viacerých kritérií, ktoré určujú ich efektivitu v konkrétnych podmienkach:

• Druh tepelného nosiča: Voda, vzduch, para alebo kombinované systémy.
• Druh použitého paliva: Plyn, elektrina, tuhé palivo (drevo, uhlie, pelety), biomasa, solárna energia, geotermálna energia.
• Spôsob prepravy pracovnej tekutiny: Prirodzená cirkulácia (gravitačná) alebo nútená cirkulácia (s použitím čerpadla).
• Usporiadanie potrubí: Jednorúrkové, dvojrúrkové systémy alebo moderné kolektorové rozvody.

Jednorúrkové a dvojrúrkové schémy

Jednorúrkový systém je charakteristický tým, že celá vykurovacia sústava je napojená na jednu hlavnú rúru. Ohriata voda z kotla postupne preteká cez všetky radiátory a vracia sa späť do kotla už ochladená. Nevýhodou tohto systému je, že teplota vody klesá s každým ďalším radiátorom. Na druhej strane, dvojrúrkový systém sa od jednorúrkového líši prítomnosťou dvoch potrubí: jedno slúži na prívod teplej vody do radiátorov a druhé na odvod už ochladenej vody späť do kotla. Tento systém zabezpečuje rovnomerné rozloženie tepla v celej vykurovacej sústave.

Nepriamy vykurovací kotol (BKN): Inštalácia a umiestnenie

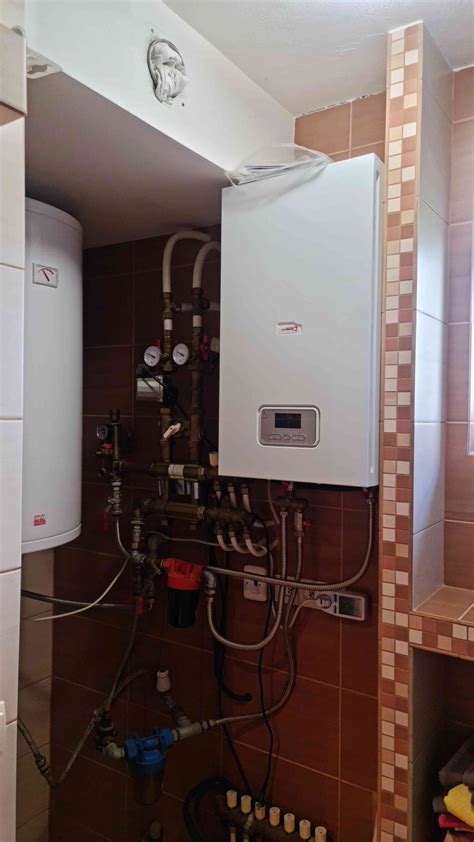

Dôležitou súčasťou kombinovaných systémov je nepriamy vykurovací kotol (BKN). Inštalácia zariadenia začína výberom miesta. Odporúča sa umiestniť ohrievač vody v blízkosti kotla alebo zásuvky ústredného kúrenia. Čím bližšie je jednotka k kotlu, tým efektívnejší bude proces prenosu tepla z vykurovacieho systému do prívodu teplej vody.

Pri inštalácii platia nasledujúce všeobecné pravidlá pre umiestnenie BKN:

• Stena, na ktorom bude kotol umiestnený, musí byť nosného typu - betón alebo tehla. Jednotka sa neinštaluje na penobetónové, drevené alebo sadrokartónové priečky.
• Odporúča sa vybrať si miesto najbližšie k usporiadaniu centrálnych vodných komunikácií.
• V blízkosti by mala byť elektrická zásuvka pre pohodlie priameho pripojenia.
• Na mieste by sa malo zabezpečiť nejaký voľný priestor pre jednoduchšiu opravu a údržbu.

Existuje štyri spôsoby inštalácie nepriameho vykurovacieho kotla v kotolni - stena, horizontálne, vertikálne a podlahové. Nástenné modely majú malú veľkosť a objem od 30 do 200 l, poschodové od 200 do 1500 l. Pri inštalácii nepriameho vykurovacieho kotla, je potrebné umiestniť potrubia na prívod a odvod chladiacej kvapaliny smerom k kotlu.

Schéma zapojenia a pripojenia systému

Po nainštalovaní BKN na svoje miesto môžete začať s pripojením jednotky k vykurovaciemu systému. Nepriamy vykurovací kotol má 4 rúry, ktoré slúžia na vstup studenej vody a výstup teplej vody zo systému TÚV. Pre inštaláciu budú potrebné nasledujúce materiály: rozdeľovacie rozdeľovače, ventily, trojcestný ventil, spätný ventil, hydraulická šípka a pretlakový ventil.

Postup pripojenia:

1. Vytvorte pripojenie v potrubí pre ohrievač vody pomocou flexibilných hadíc.
2. Pripojte pretlakový ventil. Na zabezpečenie bezproblémového odvodnenia počas údržby by malo byť nainštalované T-kus.
3. Všetky spoje je potrebné starostlivo utesniť dymovou páskou, kúdeľom alebo silikónovým tmelom.
4. Na pripojenie BKS by ste mali pripojiť dve horné rúry do vykurovania kotlom a dve spodné rúry do prívodu teplej vody.

Pri pripájaní k vodovodnej sieti je potrebné vziať do úvahy, že studená voda je privádzaná do spodnej časti zariadenia a horúca chladiaca kvapalina vychádza z hornej zóny. Cirkulačný bod bude umiestnený v strednej časti. Keď sú v prevádzke kombinované ohrievače vody, voda v BKN bude ohrievaná jednak teplonosnou látkou, a v prípade potreby aj elektrickými vykurovacími prvkami zabudovanými v BKN.

Hybridné a bivalentné systémy

Bivalentné systémy sú vykurovacie systémy s dvoma zdrojmi tepla, najčastejšie s kotlom a tepelným čerpadlom alebo s kotlom a so systémom solárnych kolektorov či fotovoltických panelov. Trivalentné systémy obsahujú tri zdroje tepla. Medzi hlavné výhody patrí optimalizácia prevádzkových nákladov na vykurovanie, pretože hybridný systém inteligentne prepína medzi zdrojmi a v daných podmienkach vždy vyberá efektívnejší režim.

Nižšie je uvedená tabuľka porovnávajúca rôzne typy rozvodov používaných v týchto systémoch:

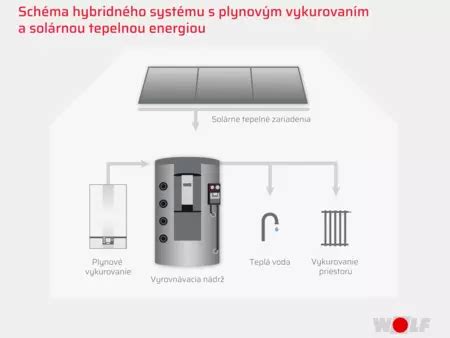

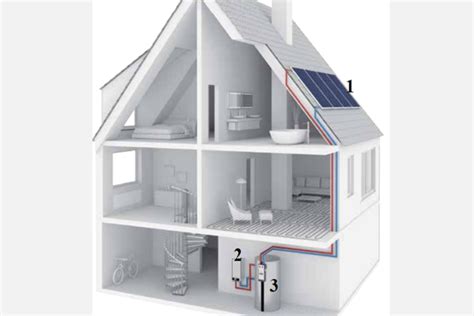

Najčastejšou kombináciou hybridného spôsobu vykurovania je spojenie tepelného čerpadla s plynovým kondenzačným kotlom. Tepelné čerpadlo pokrýva základnú potrebu tepla, zatiaľ čo plynový kotol sa zapája počas špičkového zaťaženia alebo pri veľmi nízkych teplotách. Úspory sa dosahujú aj použitím solárnych kolektorov, kedy sa voda pre potreby domácnosti, pre bazén a čiastočne aj pre vykurovací systém ohrieva pomocou voľnej slnečnej energie.

Vlastnosti pripojenia k plynovému kotlu

Pri pripájaní kotla k plynovému zariadeniu musí byť dodržaný funkčný vzťah pomocou ovládacích prvkov. Termostat kotla, trojcestný ventil, čerpadlá alebo kolektory rozdeľujú energiu spaľovania plynu, aby zabezpečili teplo pre vykurovací systém a systém zásobovania teplou vodou. Vykurovací okruh využíva trojcestný ventil, cez ktorý a čerpacie zariadenie sa kvapalina vracia späť do kotla na ohrev.

Dôležité je pamätať, že pri prvom spustení systému sa odporúča priviesť vodu so slabým tlakom, aby ste skontrolovali správne pripojenie a uistili sa, že nedochádza k únikom. V prípade, že je potrubie dlhé, mali by ste použiť schému zapojenia kotla, ktorá zabezpečuje recirkuláciu teplej vody. Táto možnosť zabezpečí okamžitú dodávku teplej vody spotrebiteľovi bez zbytočného čakania.

Vytvorenie kombinovaného vykurovacieho systému pre súkromný dom je zložitá, ale veľmi efektívna úloha. Správne navrhnutý a nainštalovaný systém zabezpečí nielen komfortné bývanie v chladnom období, ale tiež výrazne zníži náklady na vykurovanie využitím najefektívnejších a najhospodárnejších zdrojov tepla v rôznych situáciách.
