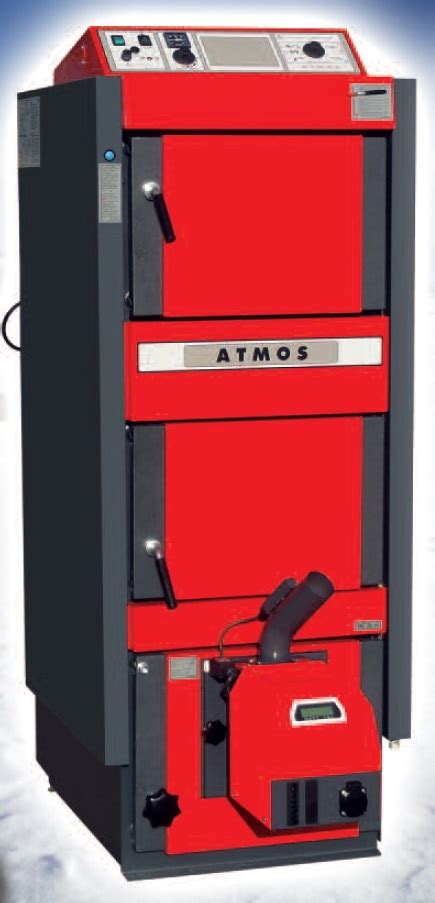

Kombinované splyňovacie kotly ATMOS DCxxSP predstavujú inovatívne riešenie pre moderné vykurovanie, ktoré spája ekologické spaľovanie dreva s plne automatickou prevádzkou na pelety, zemný plyn alebo extra ľahký vykurovací olej (ETO). Tieto zariadenia umožňujú spaľovanie dreva aj peliet v jednom zariadení, čím prinášajú mimoriadnu flexibilitu paliva bez potreby inštalácie dvoch samostatných vykurovacích jednotiek.
Nová rada kombinovaných kotlov ATMOS DCxxSP je navrhnutá tak, aby bolo možné striedanie palív bez nutnosti akýchkoľvek úprav na samotnom kotle. Spaľovanie dreva prebieha efektívnym splyňovacím princípom s vysokou účinnosťou a nízkymi emisiami, zatiaľ čo automatický horák pre pelety zabezpečuje pohodlnú a praktickú prevádzku v pelletovom režime.
Konštrukcia a princíp fungovania
Kotly ATMOS sú konštruované ako teleso s tromi nad sebou posadenými komorami. Vrchné dve komory slúžia k splyňovaniu dreva, tak ako to poznáme u klasických splyňovacích kotlov ATMOS. Tretia, najspodnejšia komora je z prednej strany osadená príslušným horákom a vyložená keramikou, čo zabezpečuje optimálnu kvalitu spaľovania.
Spaľovacie systémy sú navzájom oddelené vodným plášťom, čím sa minimalizuje ich vzájomný vplyv a dosahuje sa vysoká účinnosť pri spaľovaní jednotlivých palív. Odvod spalín do komína je riešený jedným výstupným hrdlom, čo znamená, že postačí jeden komín.
Keramické prvky spaľovacieho priestoru a robustná oceľová konštrukcia dodávajú kotlu stabilitu, dlhú životnosť a optimalizované spaľovanie pri rôznych tepelných potrebách objektu.
Kľúčové výhody kombinovaných kotlov ATMOS
Rodinná firma ATMOS, s takmer 100-ročnou históriou a skúsenosťami, je jedným z popredných európskych výrobcov kotlov na tuhé palivá. Kotly ATMOS sa vyznačujú nasledujúcimi prednosťami:
- Kombinácia palív: Možnosť spaľovania rôznych druhov palív (drevo + pelety, drevo + zemný plyn, drevo + ETO) bez nutnosti výmeny alebo úprav na kotle.
- Splyňovací princíp pre drevo: Zabezpečuje vysokú účinnosť a nízke emisie.
- Automatický horák na pelety: Prináša komfortnú a praktickú prevádzku v režime peliet.
- Keramická spaľovacia komora: Zaisťuje vysokú teplotu dohorenia a optimalizované spaľovanie.
- Vysoká účinnosť spaľovania: Dosahuje až ~92 % v optimalizovanom režime, čo je prakticky rovnaká účinnosť ako pri špecializovaných kotloch.
- Modulačná regulácia výkonu: Pre stabilný tepelný úžitok a efektívne prispôsobenie aktuálnym potrebám.
- Odťahový ventilátor: Pre optimalizovaný ťah spalín a bezpečnú prevádzku.
- Robustné oceľové telo: Zabezpečuje dlhú životnosť a stabilnú prevádzku kotla.
- Kompatibilita s akumulačnými nádržami: Pre vyššiu efektivitu celého vykurovacieho systému.
- Nízka produkcia popola a jednoduché čistenie: Zjednodušuje údržbu a obsluhu.
- Ekonomická výhodnosť: Cenovo výhodnejšie riešenie v porovnaní s obstaraním a inštaláciou dvoch samostatných kotlov.
- Úspora priestoru: Kompaktné rozmery, ktoré šetria miesto oproti inštalácii viacerých kotlov.
- Ekologická prevádzka: Kotly spĺňajú normy triedy 5 a EKODESIGN, čo umožňuje získanie príspevkov z národných projektov (napr. Zelená domácnostiam).
- Flexibilita: Možnosť voľby umiestnenia dvierok (ľavé/pravé) a jednoduchá výmena horákov.
Typové rady a technické parametre
ATMOS ponúka rôzne typové rady kombinovaných kotlov, ktoré sa líšia výkonom a kapacitou, čo umožňuje výber optimálneho riešenia pre rôzne typy objektov. Medzi hlavné typové rady patria DC18SP, DC25SP, DC30SPX, DC32SP a DC40SP. Ich rozsah výkonov sa pohybuje približne od 20 do 40 kW.
Pre detailný prehľad základných modelov kombinovaných kotlov ATMOS a ich parametrov je k dispozícii nasledujúca tabuľka:
| Typ kotla | Výkon kotla na drevo (kW) | Výkon kotla na pelety (kW) | Výkon kotla na olej, zemný plyn (kW) | Maximálna dĺžka dreva (mm) | Obsah násypky na drevo (dm³) | Hmotnosť kotla (kg) | Objem vody v kotly (l) |
|---|---|---|---|---|---|---|---|
| DC 15EP (L) | 10 - 14,9 | 4,5 - 15 | 15 - 20,5 | 330 | 66 | 424 | 78 |
| DC 18SP (L) | 14 - 20 | 4,5 - 15 | 15 - 20,5 | 330 | 66 | 429 | 78 |
| DC 25SP (L) | 17 - 25 | 6 - 20 | 15 - 30 | 530 | 100 | 506 | 109 |
| DC 32SP (L) | 25 - 35 | 6 - 20 | 15 - 30 | 530 | 140 | 571 | 160 |
Špeciálnu pozornosť si zaslúži model ATMOS DC 25 SP, ktorý predstavuje inovatívne riešenie pre vykurovanie. Nižšie sú uvedené jeho kľúčové technické údaje:
- Menovitý výkon (drevo): 27 kW
- Výkon kotla na pelety: 6 - 20 kW
- Účinnosť kotla (na pelety): 90,1 %
- Účinnosť kotla (na drevo): 91,2 %
- Emisná trieda: 5 (Ekodesign)
- Dĺžka polien: 530 mm
- Objem palivovej šachty (drevo): 100 dm³ (l)
- Predpísaný ťah komína: 23 / 0,23 Pa/mbar
- Maximálny pracovný pretlak vody: 250 / 2,5 kPa/bar
- Hmotnosť kotla: 531 kg
- Priemer odťahového hrdla: 150 / 152 mm
- Krytie el. časti: IP20
- Objem vody v kotle: 109 l
- Minimálny objem vyrovnávacej nádrže: 500 l
Odporúčané palivo
Pre optimálnu a efektívnu prevádzku kombinovaných kotlov ATMOS je dôležité používať predpísané palivá:
- Drevo: Odporúča sa suché drevo s vlhkosťou 12 - 20 % a výhrevnosťou 15 - 18 MJ/kg, s priemerom 70 - 150 mm. Dĺžka polien pre väčšie modely môže byť až 530 mm.
- Pelety: Používajte kvalitné drevené pelety s priemerom ø 6 - 8 mm (biele pelety), s výhrevnosťou 15 - 18 MJ.kg⁻¹. Dôležité je vyhnúť sa peletám, ktoré sa spékajú v spaľovacej komôrke.
- Zemný plyn, extra ľahký vykurovací olej (ETO): Pre zemný plyn je dôležitá výhrevnosť 34 MJ/m³, pre ETO 42 MJ/kg.

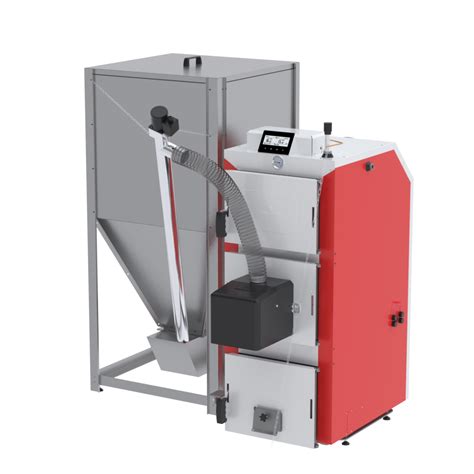

Je dôležité poznamenať, že dodávka kotla je bez horáka na pelety, zásobníka a dopravníka, ktoré sa objednávajú zvlášť. Kotly určené pre kúrenie drevom v kombinácii so zemným plynom alebo ETO majú v označení príponu L.
Regulácia a riadenie prevádzky
Prevádzka kotla je riadená úplne automaticky na požadovanú výstupnú teplotu vody, čím sa zabezpečuje maximálna účinnosť a najlepšia kvalita spaľovania. Kotly sú štandardne vybavené elektromechanickou reguláciou, ktorá predstavuje optimálne riešenie riadenia prevádzky kotla (ventilátora) jednoduchým spôsobom. Súčasťou štandardnej výbavy sú aj regulátor ťahu HONEYWELL, regulačný termostat, spalinový termostat a termostat na čerpadlo.
Ako voliteľné príslušenstvo je možné dokúpiť zariadenie, ktoré po dohorení dreva automaticky zopne zabudovaný horák na pelety, ETO alebo zemný plyn.

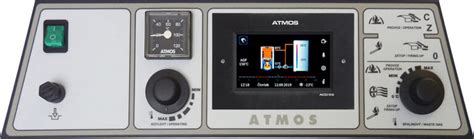

Každý kotol je možné vybaviť modernou dotykovou elektronickou reguláciou ATMOS ACD 01 alebo ACD 03, ktorá umožňuje riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase. Regulácia ATMOS ACD 03 navyše umožňuje priame ovládanie kotla, kotlového okruhu, troch (alebo štyroch) vykurovacích okruhov, ohrevu TÚV, solárneho systému a automatické prepínanie prevádzky dvoch kotlov.
Kotly a horáky DCxxSP a CxxSP v prevedení Model 2018 sú vybavené:
- Funkciou automatického uzatvorenia a otvorenia prívodu vzduchu do kotla/horáku pomocou servopohonu pri spaľovaní dreva alebo peliet.
- Čidlom teploty spalín AGF2 a čidlom teploty vody kotla KTF20 pre funkciu automatického štartu horáka po dohorení dreva.
- Dvoma čidlami (TV a TS) KTF20 pre ovládanie horáka podľa dvoch teplôt v akumulačnej nádrži.

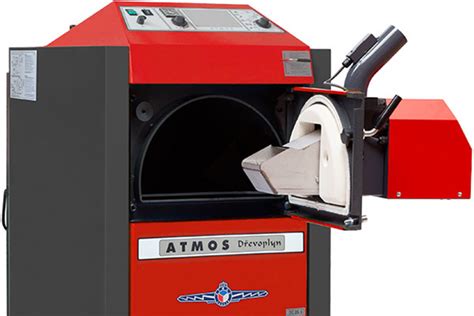

Horák ATMOS A25
Pre mnohé modely kombinovaných kotlov ATMOS, vrátane ATMOS DC 25 SP, je štandardne používaný horák na pelety ATMOS A25 (kód H0048). Tento horák je vybavený funkciou automatického riadenia prívodu vzduchu pomocou servopohonu, ktorý sa aktivuje pri spaľovaní dreva alebo peliet.
Kľúčové vlastnosti horáka A25 zahŕňajú:
- Displej: Zobrazuje aktuálny stav a umožňuje nastavenie funkcií.
- Riadenie: Elektronická regulácia AC07X riadi chod externého dopravníka, dvoch zapaľovacích špirál a ventilátora podľa požiadaviek kotla a vykurovacieho systému.
- Bezpečnosť: Elektronika je chránená bezpečnostným termostatom kotla, bezpečnostným termostatom na prívode peliet, snímačom otáčok ventilátora a fotobunkou na snímanie plameňa.
- Zapaľovanie: Automatické pomocou dvoch elektrických zapaľovacích špirál.
- Funkcie: Možnosť využitia dvoch rezervných výstupov pre rôzne aplikácie, zapojenie štyroch rôznych čidiel (TS, TV, TK, TSV), riadenie podľa dvoch teplôt v akumulačnej nádrži, riadenie ventilátora kotla a kotlového čerpadla z horáka, ovládanie solárneho systému priamo z horáka a automatický štart horáka po dohorení dreva u kotlov DCxxSP/SPX.
Horák je určený výhradne pre kvalitné biele pelety z mäkkého dreva bez kôry s priemerom 6 - 8 mm a dĺžkou 10 - 25 mm. Nie je vhodný pre pelety, ktoré sa spékajú v spaľovacej komôrke.

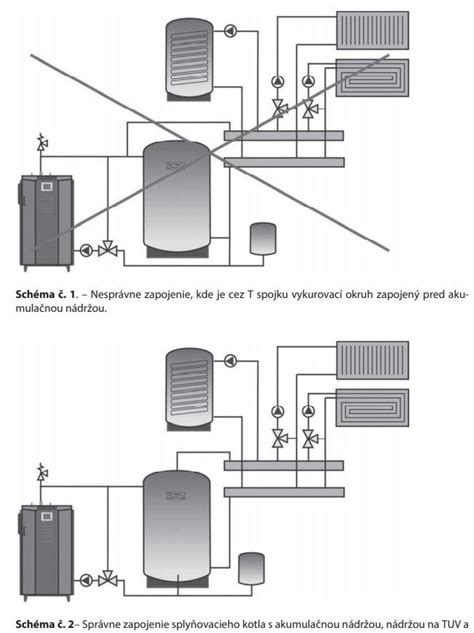

Odporúčané zapojenie vykurovacieho systému
Pre optimálny chod a maximálnu efektivitu kombinovaných kotlov ATMOS sa odporúča zapojenie s Laddomatom 21 (alebo Laddomatom 22 pre novšie modely) alebo s termoregulačným ventilom s vyrovnávacou nádržou o objeme 500 až 1000 litrov.
Ďalšou efektívnou možnosťou je inštalácia kotla s akumulačnými nádržami s dostatočným objemom (napríklad 2000 litrov). Akumulačné nádrže navyše umožňujú vykurovanie akumulačnou elektrinou alebo pripojenie solárnych panelov, čo ďalej zvyšuje energetickú nezávislosť a úspory. V prípade použitia zemného plynu alebo ETO ako druhého média je možné kotol zapojiť aj bez akumulačných nádrží.
