Výber správnej konštrukcie krovu je jedným z kľúčových rozhodnutí pri stavbe domu či rekonštrukcii strechy. Na trhu existujú dva hlavné prístupy: tradičný klasický krov a moderný väzníkový krov. Každý z nich prináša svoje špecifické výhody a nevýhody, ktoré je dôležité dôkladne zvážiť vzhľadom na individuálne potreby a charakter stavby. V tomto článku sa ponoríme do detailov oboch typov, preskúmame ich konštrukčné princípy, aplikačné možnosti, ako aj cenové a praktické aspekty, aby sme vám pomohli urobiť informované rozhodnutie. Väzníkový krov predstavuje ľahkú, priestorovo vystuženú a stabilnú drevenú konštrukciu krovu, ktorá výrazným spôsobom optimalizuje cenu výstavby rôznych objektov - rodinných domov, bytových domov, občianskych stavieb, objektov určených pre šport, priemyselných stavieb, rekonštrukcií a iných.
Čo je väzníkový krov a jeho konštrukcia

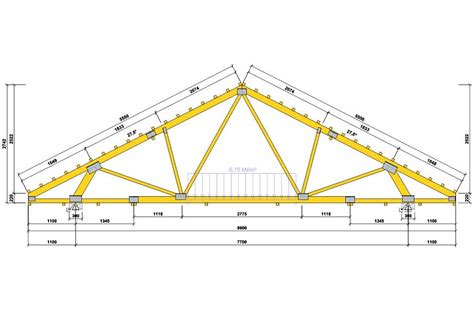

Väzníkový krov je ľahká, priestorovo vystužená konštrukcia, ktorá sa skladá z prefabrikovaných dielcov - priehradových väzníkov. Väzníky sa zhotovujú z drevených, najčastejšie smrekových hranolov, vysušených na požadovanú vlhkosť a ošetrených pred drevokazným hmyzom a hubami, spájaním oceľovými styčníkovými doskami. Ich konštrukcia sa skladá z horného tlačeného a z dolného ťahaného pása (pásnice), ktoré sú vzájomne spojené diagonálami. Horná pásnica je v sklone strechy a spodná je vodorovná.
Výroba prebieha vo výrobných halách špecializovaných firiem, ktoré majú na ich návrh k dispozícii špeciálne programové vybavenie, ako aj výrobné technológie. Väzníková doska je oceľový element, čo má drobné tŕne, pomocou ktorých sa pripevňujú jednotlivé elementy dreva. Z drevených hranolov, ktoré sú spájané oceľovými styčníkovými doskami sa vo výrobnej hale poskladá stužená konštrukcia a vzniknú prefabrikované dielce tzv. priehradový väzník. Hranoly môžu byť namorené - naimpregnované, ale nie je to podmienka, nakoľko rezivo je výberové a sušené.
Kľúčové výhody väzníkového krovu
Hlavná výhoda priehradových väzníkov oproti klasickému krovu spočíva v tom, že väzníková strecha nepotrebuje podperu (nosný múr) vo vnútri stavby. Celá záťaž je iba na obvodovom murive. Ak sa na tento fakt pozrieme podrobnejšie, zistíme, že použitie väzníkovej strechy má viacero výhod.
Integrovaná nosná konštrukcia stropu
Osadením väzníkovej strechy máme zároveň namontovanú aj nosnú konštrukciu pre strop v celom dome. Priehradový drevený väzník má hornú a dolnú pásnicu, ktoré sú pevne spojené výplňovou konštrukciou väzníka. Stropnú konštrukciu je možné zavesiť priamo na spodné vodorovné pásnice väzníkov.

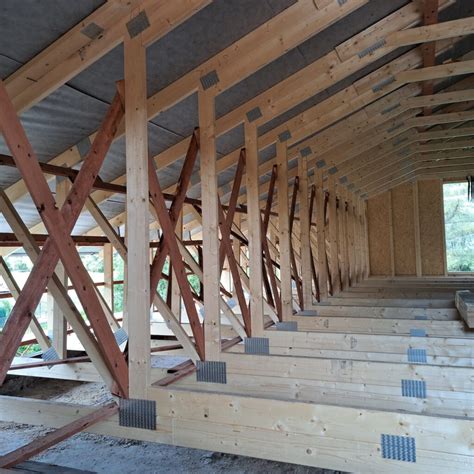

Možnosť úložného priestoru
Zopár ľudí má zakorenený mýtus o tom, že väzníky nemôžu mať úložný priestor. Avšak pravda je taká, že takmer do každej konštrukcie vždy zakomponujeme úložný priestor. Podkrovné väzníky sú obzvlášť výhodným riešením pre domy s obytným podkrovím. Využitie podkrovného priestoru väzníkovej konštrukcie ako úložného priestoru je bežné. Vo väzníkovom krove vám vieme vytvoriť elegantný, efektívny a praktický úložný priestor. Veľkosť a tvar úložného priestoru vo väzníkovom krove záleží najmä od typu a tvaru strechy. V prípade sedlovej strechy väzníka je úložný priestor najdlhší, v prípade valbovej strechy je kratší. Od sklonu strechy záleží aj výška úložného priestoru - čím vyšší sklon, tým vyšší komfort pohybovania. Viac pochôdzneho priestoru vo väzníkovom krove vám tiež vznikne vytvorením regálov z OSB dosiek pre uskladnenie vašich vecí.

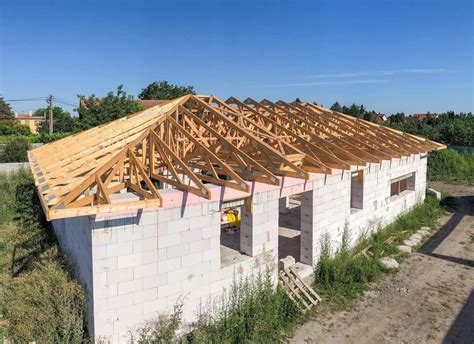

Eliminácia vnútorných nosných stien
Strecha z väzníkov nepotrebuje podperu pomocou nosného muriva alebo stĺpu vo vnútri stavby. Máme teda v dome iba nenosné priečky, pod ktoré nemusíme robiť základové pásy z betónu. Pri návrhu krovu, vo väčšine prípadov, nie je potrebná žiadna vnútorná nosná stena.
Úspora priestoru a materiálu
Keďže nepotrebujeme nosné priečky vo vnútri domu, použijeme na oddelenie jednotlivých izieb oveľa tenšie priečkové murivo. Ak obvodové murivo má hrúbku 350 mm a priečka iba 150 mm, na každom dĺžkovom metri nosnej priečky v dome získame až 0,2 m². Pri dĺžke nosných priečok 20 m to budú 4 m².
Rýchla montáž
Montáž konštrukcie väzníkovej strechy na dom trvá približne jeden až dva dni podľa zložitosti tvaru väzníkov. Oproti klasickému krovu, kde to trvá niekoľko dní, je to "závratná" rýchlosť. Vďaka precíznemu navrhovaniu a statickému dimenzovaniu ide o cenovo veľmi výhodnú technológiu.
Dom Ivet 131 - montáž väzníkového krovu
Ekonomická výhodnosť
Väzníkový krov sa montuje kratšie, a preto je výhodnejší. Na väzníky sa spotrebuje menej dreva, čo má tiež vplyv na cenu. Užšie murivo je samozrejme lacnejšie ako nosné. Cena samotných krovov je porovnateľná, avšak s väzníkovou konštrukciou nie je potrebné riešiť strop - spodný pás väzníka je zároveň nosnou konštrukciou stropu. Úspora na dreve použitím väzníkového krovu pri zložitejších tvaroch striech môže predstavovať až 40% oproti klasickému krovu.
Možnosť realizácie plochých striech
Väzníkovú strechu je možné navrhnúť s malým, alebo skoro žiadnym sklonom. To má za následok, že plocha strešnej krytiny je menšia oproti tej istej streche s väčším sklonom. Plochá strecha z väzníkov je taktiež výborné riešenie.
Porovnanie: Väzníkový krov verzus klasický krov
Pred stavbou alebo kompletnou rekonštrukciou strechy je vhodné zvážiť všetky možnosti a parametre strechy. Patrí medzi ne aj konštrukčné riešenie krovu. Klasický drevený krov je tradičné riešenie, ktoré dáva veľa slobody pri tvorbe podkrovia. Tesári vyrábajú a spájajú jednotlivé prvky krovu priamo na stavbe pomocou klasických tesárskych spojov. Tento proces je časovo a fyzicky náročný. Vývoj preto postupne priniesol do spájania jednotlivých prvkov krovu novinky v podobe rôznych spojovacích profilov, urýchľujúcich a zjednodušujúcich klasickú montáž. V súčasnosti badáme nástup nových technológií využívajúcich konštrukcie z priehradových nosníkov, ktoré je možné na základe znalostí princípov statiky navrhnúť s pomerne malými prierezmi prvkov, a preto sa na ich výrobu spotrebúva, v porovnaní s klasickými krovmi, výrazne menej reziva.
| Vlastnosť / Kritérium | Väzníkový krov | Klasický krov |
|---|---|---|
| Potreba vnútorných nosných stien | Nie je potrebná | Vyžaduje |
| Využitie podkrovia | Často úložný priestor, obytné zriedkavejšie | Ideálny pre obytné podkrovie |
| Rýchlosť montáže | 1-2 dni | Niekoľko dní, časovo náročné |
| Spotreba dreva | Nižšia (úspora až 40%) | Vyššia |
| Náklady | Často ekonomicky výhodnejšie | Vyššie pri zložitých tvaroch a väčších rozpätiach |
| Rozpätie bez podpory | Až 20-30 metrov | Menšie (do 8-10 metrov) |
| Sklon strechy | Vhodný pre nízke sklony (do 30°) | Vhodný pre väčšie sklony (nad 30°) |
| Výroba | Prefabrikované diely v hale | Spájanie na stavbe |
Kedy zvoliť väzníkový krov a kedy klasický?
Pokiaľ chcete plnohodnotne využívať priestor krovu ako obytné podkrovie, tradičný krov je viac-menej jediná možnosť. Výhodnejší je takisto pokiaľ chcete väčší sklon strechy (nad 30°) a preklenujete menšie rozpätia (približne do 8-10 m) pri pomerne jednoduchom tvare strechy. Tradičnému krovu najviac sedí sedlová strecha (v tvare písmena A) na domoch s jednoduchým obdĺžnikovým tvarom.
Pokiaľ však neplánujete využívať priestor krovu ako obytné podkrovie a chcete strechu s miernym sklonom (pod 25°) alebo zložitejším tvarom, je pre vás pravdepodobne vhodnejší väzníkový krov. Taktiež pokiaľ preklenujete väčšie rozpätia, napríklad máte dom v tvare štvorca o rozmeroch 12x12 m bez vnútorných nosných stien alebo stĺpov, potom je väzníkový krov viac-menej jediná možnosť. Pri zložitom pôdoryse tvaru domu, kde je potrebné preklenúť väčší priestor medzi nosnými stenami či stĺpmi (rozpätie nad 10m) tiež odporúčame väzníkový krov. Krov z priehradových väzníkov možno vyrobiť až v dĺžke 20m, takže stavba nebude potrebovať dodatočné nosné steny či stĺpy, ako by to bolo v prípade klasického krovu.
Faktory ovplyvňujúce výber a nosnosť strechy
Každá strecha je jedinečná a výber vhodného krovu záleží od množstva faktorov. Krov nesie celé zaťaženie nielen z vlastnej hmotnosti, ale aj hmotnosť krytiny, zaťaženie spôsobené snehom aj vetrom. Pri oboch typoch krovu platí, že čím väčšie bude jeho zaťaženie, tým viac materiálu sa spotrebuje a tým sa môže stavba predražiť.

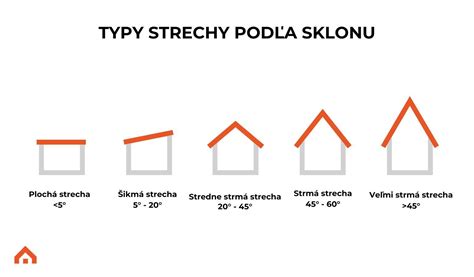

Sklon strechy a zaťaženie
Dosť podstatné faktory sú teda sklon strechy a snehová a veterná oblasť. Výber materiálu strešnej krytiny je ovplyvnený lokalitou, sklonom strechy, statickým, estetickým aj finančným hľadiskom. Podľa snehovej oblasti, kde sa vaša stavba nachádza platí, že väčšie zaťaženie od snehu má strecha s menším sklonom. Zaťaženie od vetra je závislé od sklonu strechy a platí, čím väčší sklon strechy, tým väčšie zaťaženie od vetra. Do sklonu približne 30° je ekonomicky výhodnejšie vybrať si na stavbu väzníkový krov. Pri nižšom sklone je klasický krov nevhodný, materiál vychádza drahšie ako pri väzníkovom krove a stráca sa využiteľnosť podkrovia na bývanie. Pri veľmi nízkych sklonoch je väzník často jedinou ekonomickou cestou, ako vytvoriť stabilnú strechu.
Typ strešnej krytiny
Počítať treba aj so zaťažením strešnej krytiny, kedy je najťažšia betónová a najľahšia je plechová. Ľahké krytiny (plechové, šindle, asfaltové či fóliové pásy) majú nižšiu nosnosť, vďaka čomu môžete ušetriť na krove. Ťažké krytiny (keramické a betónové) majú vyššiu nosnosť a sú vhodné do veterných oblastí, kde vďaka svojej hmotnosti pôsobia proti vztlakovej sile vetra.
Materiály a výrobný proces
Väzníky sa zhotovujú z drevených, najčastejšie smrekových hranolov, vysušených na požadovanú vlhkosť a ošetrených pred drevokazným hmyzom a hubami, spájaním oceľovými styčníkovými doskami.
Výber reziva
Pre výrobu krovov a predaj reziva používame najmä smrekové a jedľové drevo z našich lesov. Pre väzníkové krovy využívame certifikované rezivo triedy C24, ktoré garantuje požadované statické vlastnosti. Drevo je starostlivo triedené, aby neobsahovalo chyby, ktoré by mohli oslabiť stabilitu strechy. Používame len technicky vysušené, hobľované, CE-certifikované, strojovo triedené rezivo pevnostnej triedy C24. Je veľmi dôležité používať drevené prvky, ktoré k nám prichádzajú už v hobľovanom stave, pretože len tak vieme zabezpečiť ich rozmerovú presnosť a v dôsledku toho aj presnú realizáciu staticky nadimenzovanej konštrukcie.
Spracovanie dreva
Pri výrobe väzníkových konštrukcií sa vo väčšine prípadov používa hobľovaná doska s hrúbkou 45 mm, ktorá je narezaná presne na mieru pomocou poloautomatickej píly na základe výrobnej dokumentácie. Automatická optimalizácia umožňuje minimalizáciu vzniku odpadu. Píla tiež automaticky označuje každý jeden prvok, z ktorých sa potom poskladá väzníkový nosník. Pred ďalším spracovaním je rezivo ošetrené insekticídnym a fungicídnym roztokom, ktorý ďalej zvyšuje odolnosť strešnej konštrukcie. Pomocou strojového sušenia sa dá vlhkosť dreva znížiť na 13-18%, vďaka tomu sa rezivo dostane do rozmerovo stabilného stavu, nevzniknú v ňom praskliny a ani sa nedeformuje.
Styčníkové plechy
Jednotlivé hranoly sú spájané kovovými styčníkmi. Styčníkový plech je tenká, pozinkovaná doska vyrobená z ocele, z ktorej sa pri výrobe vyrazia a následne ohýbajú hroty. Spojenie je veľmi pevné a aj pri vynaloženej snahe je náročné ich rozobrať.
Návrh a realizácia väzníkového krovu
Naši vlastní projektanti nadimenzujú každú jednu objednanú strešnú konštrukciu, pričom majú na pamäti hlavné kritériá ako bezpečnosť a nosnosť vyžadovanú súčasnými normami. V procese realizácie projektu je za nosnosť väzníka zodpovedný statik.
Statické posúdenie a projektové parametre
Väzníkové krovy sa projektujú na mieru každej jednej stavbe, pričom je možné zohľadniť individuálne želania zákazníka. Návrh sa vytvára v modelovacom a výpočtovom programe, ktorý počíta so všetkými faktormi, ktoré ovplyvňujú statiku strechy. Na strešnú konštrukciu pôsobí mnoho vonkajších a vnútorných síl z rôznych smerov. Pri návrhu priehradovej väzníkovej konštrukcie je preto nutné zohľadniť napríklad oblasť umiestnenia stavby, nadmorskú výšku, ale pamätá sa aj na možnú seizmickú činnosť. Statický výpočet strechy zahŕňa najmä: návrh vhodného vystuženia a zavetrenia konštrukcie, výpočet zaťaženia strešnej konštrukcie vetrom podľa mapy veterných oblastí, výpočet zaťaženia väzníkovej konštrukcie snehom podľa mapy snehových oblastí. Výsledné zaťaženie drevenej strešnej konštrukcie je obvykle popísané niekoľkými zaťažovacími stavmi, kedy sú uvažované súčinitele pre stále aj náhodilé zaťaženia. Cieľom je dosiahnutie dostatočnej tuhosti bez priehybu konštrukcie. Každý väzník je staticky prepočítaný, pričom sa berie ohľad v prvom rade na bezpečnosť. Väzníky majú určité vypočítané priehyby, ktoré musia byť v budúcnosti umožnené.
Montáž a kotvenie
Hotové väzníky sú na nosnú stavbu montované žeriavom. Montáž väzníkov sa realizuje podľa výkresu statika: osadenie väzníkov na veniec, oceľové prievlaky alebo na pozemné konštrukcie. Väzníkový krov sa ukladá priamo na železobetónový (ž.b.) veniec bez použitia pomúrnic, a teda spodná hrana väzníkov klesá na výšku ž.b. venca. Krov musí byť bezpečne ukotvený do venca a chránený proti vztlaku vetra. Používajú sa trámové pätky, uholníky, vruty, klince a pri väzníkoch styčníkové dosky.
Ekonomické aspekty a optimalizácia nákladov
Väzníková konštrukcia často šetrí peniaze, pretože slúži zároveň ako nosná konštrukcia stropu. Odpadá vám tak nutnosť realizovať drahý betónový monolitický strop. Väzníkové strechy sú lacnejšie a zanechávajú menšiu ekologickú stopu. Podhľad môže byť priamo zavesený na spodné pásy väzníkov, tzn. vybudovanie masívneho stropu (betónový, keramický, drevený, atď.) nie je potrebné. Na väzníky sa spotrebuje menej dreva, čo má tiež vplyv na cenu. Užšie murivo je samozrejme lacnejšie ako nosné.
Faktory ovplyvňujúce cenu
Cena závisí od typu krovu, plochy strechy, sklonu, tvaru, náročnosti detailov, druhu krytiny a kvality reziva. Pri rezive cenu ovplyvňuje prierez, dĺžka, triedenie, sušenie a prípadné priemyselné morenie. Faktory ovplyvňujúce cenu sú: zastrešená plocha, rozpätie medzi nosnými stenami, typ a sklon strechy, hmotnosť plánovanej strešnej krytiny, prípadné dodatočné zaťaženie. Ak máme všetky potrebné informácie, vieme vám pripraviť vašu vlastnú, personalizovanú cenovú ponuku už za jeden deň.
Životnosť a odolnosť väzníkového krovu
Pri oboch typoch krovu je stavebným materiálom drevo. Jeho životnosť závisí od kvality vybraného reziva, jeho úpravy proti možným škodcom a konkrétnych poveternostných podmienok, v ktorom sa krov nachádza. Spravidla je životnosť obidvoch typov približne rovnaká.
Odolnosť voči poveternostným vplyvom a škodcom
Väzník môže byť vystavený poveternostným podmienkam aj niekoľko dní, avšak nakoľko je vyrobený zo sušeného reziva, odporúča sa ho zakryť čo najskôr. Odolnosť väzníka voči počasiu je podobná ako u bežného reziva. Medzi faktory najviac ohrozujúce kvalitu a životnosť dreva patrí vlhkosť, pred ktorou je treba krov chrániť. Chemická ochrana reziva znižuje riziko napadnutia drevokazným hmyzom, plesňami a hubami. Morenie reziva je kľúčovým krokom k dlhej životnosti vašej strechy, pretože chráni drevo pred škodcami a plesňami. Táto vrstva zabraňuje napadnutiu dreva drevokazným hmyzom a šíreniu húb vplyvom vlhkosti. Pri technicky sušenom dreve sa dá vyhnúť aj použitiu chemických prostriedkov na ochranu dreva, pretože takáto nízka vlhkosť už neposkytuje vhodné prostredie pre žiadnych škodcov, hmyz či plesne.
Dlhodobá stabilita
Počas 15 ročnej praxe s predajom a montážou väzníkov sa s únavovým poškodením väzníkov zatiaľ nestretli. Väzníkové krovy sú navrhnuté tak, aby boli odolné a nenáročné na údržbu. Odporúčajú sa pravidelné kontroly, aby sa zabezpečila celistvosť strechy a aby sa včas odhalili potenciálne problémy. Odbornú kontrolu sa odporúča vykonať aspoň raz ročne, alebo po nepriaznivých poveternostných udalostiach. Údržba krovu je najmä o pravidelnej vizuálnej kontrole - pri obhliadke strechy a podkrovia sledujeme vlhkosť, stopy po škodcoch a stav poistných vrstiev. Medzi typické príznaky patrí drobný drevný prach, dierky po červotočovi, mäknutie povrchu alebo povlaky plesní.
Univerzálnosť a moderné aplikácie
Väzníkový krov je veľmi efektívnou možnosťou riešenia krovov, vhodnou na všetky typy striech. Je veľmi univerzálny, ale nie je vhodný pre každý architektonický zámer. Ak požadujete vysoké stropy v interiéri (otvorený priestor až po krov), klasický krov je lepšou voľbou. Väzníky sú ideálne pre domy s plochým podhľadom, kde spodná časť väzníka tvorí konštrukciu stropu. Strechy s väzníkovým krovom sú univerzálne a možno ich navrhnúť pre širokú škálu typov a veľkostí budov vrátane domov, komerčných budov, skladov a iných typov budov.
