Elektrické ističe sú v súčasnosti najdôležitejšími bezpečnostnými prvkami každej elektroinštalácie, ich výber by ste preto nemali podceňovať. Tento článok vám poradí, aké ističe do domu či bytu si vybrať a prečo by ste ich výber a inštaláciu mali zveriť odborníkovi. Elektrický istič je ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek - napríklad tých skrutkovacích, aké ste možno mali aj vy v starom byte či dome. Dôležitejšia informácia pre vás je, že ak nemáte osvedčenie, do elektroinštalácie by ste nemali zasahovať. To môžu robiť iba kvalifikovaní elektrotechnici s osvedčením podľa vyhlášky 508/2009 Z. z. Elektroinštalácia patrí medzi tzv. vyhradené technické zariadenia. Vhodný spôsob istenia a typ ističa by mal určiť projektant alebo kvalifikovaný elektrotechnik podľa viacerých kritérií. Takýto zásah do elektroinštalácie je následne odobrený revíziou zahŕňajúcou špeciálne merania.
Ako funguje elektrický istič?
Istič je teda akýmsi automatickým vypínačom, ktorý vypne elektrický prúd pri nadprúde alebo skrate. Tým, že istič vypne prívod prúdu do daného obvodu, zabráni požiaru, prípadne deštrukcii prvkov elektroinštalácie. Kabeláž, ale aj vypínače, zásuvky, svorky na vodiče či inštalačné krabice sú totiž navrhnuté iba na určitú úroveň pretekajúceho prúdu.

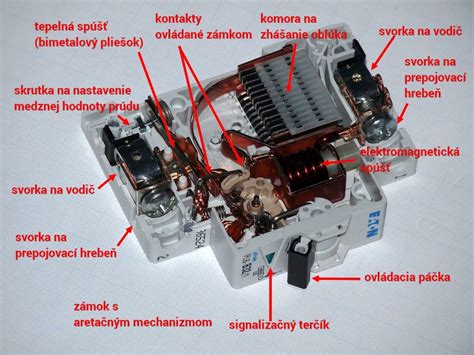

Prúd vstupuje do ističa a vystupuje z neho cez pripojovacie svorky. Potom prechádza cez kontakty ovládané tzv. elektromagnetickou a tepelnou spúšťou. Elektromagnetická spúšť ističa reaguje na skrat. Ak príde ku skratu, vytvorí sa v jej cievke silné elektromagnetické pole, vďaka čomu cievka k sebe pritiahne kotvu elektromagnetu. Tepelnú spúšť tvorí tzv. bimetalový pliešok. Pri prechode vyššieho prúdu než je menovitý prúd ističa sa pliešok zahrieva a ohýba. No a to, ako sa tieto spúšte správajú a ako rýchlo reagujú pri akom prúde, určuje vypínacia charakteristika ističa. Ale žiadny strach, charakteristiky sú určené normami, aby ističe zareagovali na nadprúd alebo skrat dostatočne rýchlo.
Elektrické ističe však chránia aj pred úrazom elektrickým prúdom. V sieťach TN-S, resp. TN-C a TN-C-S, aké sa používajú v bytoch, domoch, kanceláriách či komerčných budovách, totiž zabezpečujú tzv. ochranu pred nepriamym dotykom.
Predstavte si, že niektoré spotrebiče potrebujú veľmi pevný kryt. Ten teda býva vyhotovený z ocele, ktorá je, samozrejme, vodivá. V prípade poruchy by však mohlo prísť k tomu, že by sa fázový vodič dotkol tohto vodivého krytu (napríklad by sa uvoľnil zo svorky). Kryt by mohol byť pod napätím až 230 V a akonáhle by ste sa ho dotkli, mohli by ste si spôsobiť vážny úraz alebo dokonca smrť. Ide o tzv. nepriamy dotyk.
Z uvedeného dôvodu sa vodivý kryt spotrebičov pripája na tzv. ochranný vodič (žltozelený - označený ako PE, ľudovo „uzemnenie“ alebo „zem“). Ak by sa v tomto prípade dotkol fázový vodič krytu, v podstate by nastal skrat s ochranným vodičom. Tento skrat by následne „vyhodil“ istič. Pri dotyku fázového vodiča s vodivou kostrou spotrebiča sa táto ocitne pod napätím a ak sa jej dotknete, hrozí vám úraz. Pri spojení kostry s ochranným vodičom začne obvodom tiecť vysoký skratový prúd, istič tok prúdu preruší a úraz tak nehrozí. Ističe vás teda čiastočne chránia aj pred úrazom elektrickým prúdom. Pri normálnej prevádzke spotrebiča bez poruchy v sieti TN-C-S tečie obvodom (aj ističom) primeraný prúd.

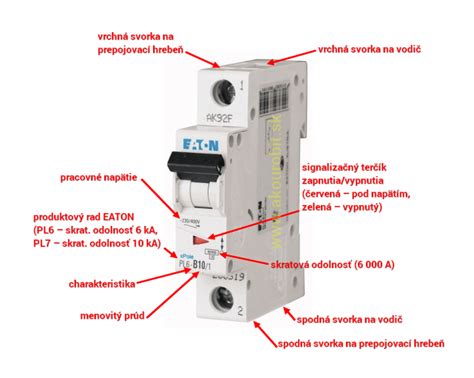

Kľúčové parametre ističov a ich rozmery
Pri výbere ističov je dôležité poznať niekoľko kľúčových parametrov, ktoré ovplyvňujú ich funkčnosť a určujú, pre aké použitie sú vhodné. Okrem funkčných parametrov je dôležitá aj ich veľkosť, najmä v súvislosti s modulárnymi prístrojmi.
Modulárne prístroje a štandardizované rozmery
Ističe, s ktorými sa stretávate v domácich rozvodných skrinkách, patria medzi tzv. modulárne prístroje. Majú štandardizovanú veľkosť jedného (jednofázový, resp. jednopólový), dvoch (dvojpólový), troch (trojpólový), prípadne štyroch (štvorpólový) modulov. Šírka jedného modulu je štandardne 18 mm. To znamená, že jednopólový istič meria 18 mm na šírku, trojpólový istič má šírku 54 mm (3x18mm) atď. Vďaka tomu sú tieto ističe ľahko kombinovateľné v rozvodných skriniach.
Ističe sa upevňujú na DIN lištu - ide o plechovú lištu so špeciálnym tvarom, ktorý umožňuje jednoduché nacvaknutie ističov a ďalších modulárnych prístrojov ako napríklad prúdových chráničov. Miniatúrne ističe sa jednoducho pritlačia a nacvaknú na DIN lištu. Vybrať ich môžete povolením západky pomocou plochého skrutkovača.
Existujú však aj iné ističe pre vyššie prúdy, napätia či špeciálne aplikácie - napr. kompaktné ističe, vzduchové ističe, motorové spúšťače atď. Hoci je ich princíp je v mnohom podobný a v niektorých prípadoch dokonca rovnaký, v tomto článku sa im nebudeme venovať. Väčšie ističe sa často pripevňujú do rozvodnej skrinky, resp. rozvádzača skrutkami.
Zaujímavosťou sú aj extra úzke ističe, ktoré ponúka napríklad výrobca Noark. Tieto ističe majú šírku iba 13 mm namiesto štandardných 18 mm, čo môže byť výhodné v priestorovo obmedzených rozvádzačoch. Ističe s väčším menovitým prúdom mávajú väčšie celkové rozmery, ale aj väčšie svorky.
Menovitý prúd
Menovitý prúd je najdôležitejší parameter ističa. Na prekročenie menovitého prúdu istič po nejakom čase zareaguje prerušením obvodu. A reaguje tým rýchlejšie, čím je aktuálny prúd vyšší oproti hodnote menovitého prúdu ističa. Ističe sa vyrábajú s rôznymi úrovňami menovitého prúdu: 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 A atď. Najčastejšie ľudia vyberajú ističe práve podľa hodnoty menovitého prúdu (čo však nestačí). Ľudovo povedané „16-ka istič“ odkazuje práve na túto hodnotu. Kľúčovými parametrami sú typ kábla a prierez vodičov. Napríklad pre prierez vodičov 2,5 mm2 je najpoužívanejší 16 A istič - takto sa zapájajú zásuvkové obvody v domácnosti.
Vypínacia charakteristika
Veľmi dôležitá je aj tzv. vypínacia charakteristika. Charakteristika ističa určuje, pri akej úrovni prekročenia menovitého prúdu zareaguje tepelná a elektromagnetická spúšť. Každý istič totiž musí okamžite vypnúť ešte predtým, ako dosiahne skratový prúd svoje maximum. Pri napätí 230 V určuje norma max. čas vypnutia 0,4 s. Pri napätí 400 V je to max. 0,2 s a pri vyššom napätí je to max. 0,1 s. Skratový prúd, pri ktorom elektromagnetická spúšť zareaguje, môže byť dvojnásobok, trojnásobok alebo aj viacnásobok menovitého prúdu ističa - závisí to od charakteristiky ističa.

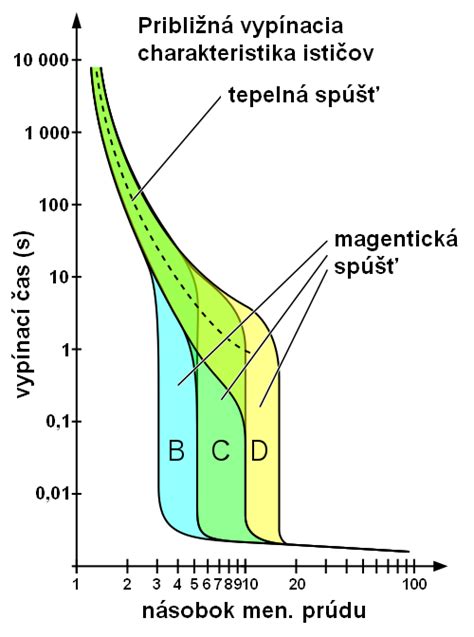

V hornej časti grafu môžete vidieť zelenou farbou označenú oblasť prúdu a času, pri ktorej je aktívna tepelná spúšť. V elektroinštaláciách v domoch, bytoch, kanceláriách a podobných objektoch sa najčastejšie používa charakteristika ističa B. Ističe B sú určené na ochranu káblového vedenia zásuvkových a svetelných obvodov. Všimnite si, že bežný istič s charakteristikou B, ktorý sa používa na svetelné a zásuvkové obvody, okamžite vypína až pri cca 3-násobku menovitého prúdu (pri 16 A ističi je to cca 48 A).
Niektoré spotrebiče majú vysoké rozbehové prúdy. Občas sa môže stať, že niektoré výkonné elektrospotrebiče B istič pri zapnutí „zhodia“, pretože majú príliš veľký rozbehový prúd (vyšší než 3-násobok menovitého prúdu ističa). Taký asynchrónny elektromotor dokáže pri rozbehu odoberať pokojne aj 8-krát vyšší prúd ako počas prevádzky. Pri jednofázovom (230 V) 1 500 W motore by bol prevádzkový prúd 6,5 A, no rozbehový až 52 A. Istič s charakteristikou C potom reaguje pri cca 5,5-násobku menovitého prúdu a istič s charakteristikou D až pri 10-násobku menovitého prúdu.
Predstavme si napríklad vysokotlakový čistič Kärcher s príkonom 2,3 kW. Ak by sme preň použili istič B16A, max. prúd ističom je teda menší než rozbehový prúd čističa. Ak by sme použili namiesto ističa B16A istič C16A, dosiahli by sme max. vypínací prúd až 16 A * 5,5 = 88 A. Vidíme, že v tomto prípade je max. prúd, pri ktorom istič okamžite vypne, vyšší než rozbehový prúd čističa. Ističe C sú teda vhodné všade tam, kde budete používať výkonné spotrebiče s elektromotormi (vysávače, vysokotlakové čističe, okružné píly), transformátormi (zváračka), spínanými zdrojmi (zváracie invertory). Práve preto sa „C-čka“ používajú napríklad pre obvody s klimatizáciami, tepelnými čerpadlami, zásuvkami na stroje, ručné náradie a pod. Okrem toho sa C ističe používajú napríklad v priemysle, tam kde sa vyskytujú silné motory. Ističe D sú určené pre obvody s vysokým rozbehovým prúdom - napr. veľké elektromotory, spínané zdroje. Ako som už spomenul, vypínajú až pri cca 10-násobku menovitého prúdu. Existujú aj ističe s ďalšími charakteristikami (napr. Z), tie sú však určené pre špeciálne aplikácie a niektoré sú záležitosťou konkrétnych výrobcov.
Počet pólov
Počet pólov ističa vyjadruje počet jeho kontaktov. Jednofázové ističe sú jednopólové, keďže majú iba jeden vypínací kontakt, ktorý prerušuje fázový vodič. Pre jednu fázu sa obvykle používa jednopólový istič. Trojfázový istič prerušuje vodiče všetkých troch fáz. Existujú aj dvojpólové a štvorpólové ističe, ktoré sa používajú v špeciálnych prípadoch. Niektoré trojfázové spotrebiče nemajú radi, keď im jedna fáza vypadne, preto je dôležitý správny výber.
Vypínacia schopnosť
Vypínacia schopnosť vyjadruje maximálny skratový prúd, pri ktorom je istič schopný bezpečne a spoľahlivo prerušiť elektrický obvod bez poškodenia. Tento prúd je obmedzený prakticky iba impedanciou (odporom) zdroja (transformátor v trafostanici) a prívodných káblov. Pre byty a domy sa obvykle používajú ističe s vypínacou schopnosťou 6 kA (6 000 A). V domoch, bytoch či kancelárskych budovách sa používajú ističe so 6 kA vypínacou schopnosťou.
Jednosmerné (DC) ističe
Jednosmerné ističe sa používajú napríklad vo fotovoltických (solárnych) systémoch či v špeciálnych aplikáciách v priemysle. Môžete ich použiť aj ako ističe na 12V obvody. Max. napätie je ďalší dôležitý parameter, ktorý musíte sledovať. Niektoré ističe znesú až 1 000 V, niektoré však napríklad iba 200 V. Pri zapájaní DC ističov si dajte pozor - pri vyššom napätí musíte u niektorých typov zapojiť viac do série, aby elektrický oblúk pri vypnutí spoľahlivo prerušili. Jednosmerný prúd, na rozdiel od striedavého, tečie vždy iba jedným smerom. Musíte si teda dať pozor, na ktorú svorku pripojíte kladný a na ktorú záporný pól.
Montáž a pripojenie ističov
Pripojovacie svorky
Na pripojenie vodičov sú ističe obyčajne vybavené tzv. strmeňovými svorkami, do ktorých vložíte vodič a pomocou skrutkovača pritiahnete skrutku. Tá posunie strmeň, ktorý vodič pritlačí o svorku a vytvorí tak spoľahlivý vodivý spoj. Svorky ističov mávajú pre vytvorenie spoľahlivého vodivého spoja predpísaný ideálny uťahovací moment v Nm. Ističe s väčším menovitým prúdom mávajú väčšie celkové rozmery, ale aj väčšie svorky. Na ich utiahnutie sa často používajú skrutky so šesťhrannou hlavou (tzv. imbusové).
Prepojovacie hrebene (Busbar)

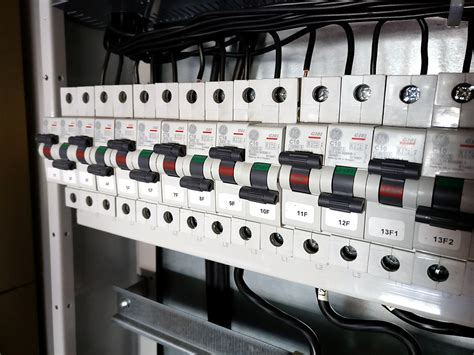

Pri prepájaní viacerých ističov v malých rozvodných skrinkách vám pomôže prepojovacia lišta na ističe. Hovorí sa jej aj prepojovací hrebeň na ističe, keďže vzhľadom pripomína hrebeň na vlasy. Výstupky majú tvar vidlice a pripájajú sa do druhej svorky, ktorá je plytšia než tá na vodiče. Takouto svorkou však nie sú vybavené všetky ističe.

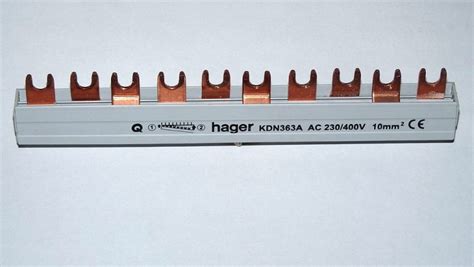

Druhým variantom je trojfázový hrebeň, ktorý sa skladá z 3 prepojovacích líšt v jednom plastovom puzdre. Výstupky sú prestriedané tak, aby ističe zľava doprava boli napájané postupne z fázy 1, 2 a 3. Pri nasledujúcich ističoch sa striedanie opakuje a začína opäť od fázy 1. Prepojovacie hrebene na ističe sa predávajú v rôznych dĺžkach do cca 56 modulov. Bežne znesú prúd max. 63 A. Vo veľkých rozvádzačoch a rozvodných skriniach sa väčšinou nepoužíva prepojovacia lišta na ističe. Vo väčších rozvádzačoch sa ističe a ďalšie prístroje prepájajú lankovými vodičmi s dvojitými dutinkami.
Stupeň krytia IP
Stupeň krytia sa označuje písmenami IP a dvojciferným číslom. Prvá cifra vyjadruje odolnosť voči vniknutiu cudzích predmetov (prst, skrutkovač a pod.) a druhá odolnosť voči vlhkosti. Väčšina ističov má krytie IP40 na svojom čele a IP20 pre svorky, čo znamená, že nie sú odolné voči vlhkosti a ich svorky nie sú odolné voči vniknutiu telies s priemerom pod 12,5 mm.
Špeciálne funkcie a signalizácia
Na niektorých ističoch nájdete farebný indikátor (terčík, signalizácia...), ktorý sa otáča spolu s ovládacou páčkou ističa a signalizuje jeho stav. Výrobcovia zvyknú používať zelenú farbu a nápis OFF pre označenie, že istič je vypnutý a obvod je teda bez napätia a tým pádom bezpečný. Ističe PR majú na čele ukazovateľ stavu, opticky indikujúci prevádzkový stav prístroja - zelený terčík indikuje vypnutý stav. Niektoré ističe ponúkajú možnosť uzamknutia pomocou malého visiaceho zámku, resp. pomocou adaptéra a zámku. Uzamknúť ich môžete vo vypnutej polohe, čo je dôležité napríklad pri servisných prácach na zariadení. Niektoré ističe ponúkajú aj uzamknutie v zapnutej polohe, ak nechcete, aby niekto vypol napájací okruh dôležitých zariadení.
Prehľad typov ističov pre rôzne aplikácie
Výber správneho ističa závisí od konkrétneho obvodu a pripojených spotrebičov. Tu je prehľad najčastejšie používaných ističov v domácnostiach:
| Aplikácia | Typ ističa | Menovitý prúd | Charakteristika | Kombinovaný kábel |
|---|---|---|---|---|
| Zásuvkové obvody | Jednofázový jednopólový | 16 A | B | 3 × 2,5 mm2 |
| Svetelné obvody | Jednofázový jednopólový | 10 A | B | 3 × 1,5 mm2 |
| Výkonné náradie (dielňa) | Jednofázový jednopólový | 16 A | C | Min. 3 × 2,5 mm2 |
| Elektrický sporák, varná doska, 400V zásuvka | Trojfázový trojpólový | 16 A | B | 5 × 2,5 mm2 |
| Hlavný istič (dom bez el. vykurovania) | Trojfázový trojpólový | 3 × 25 A | B | Podľa požiadaviek dodávateľa |
| Hlavný istič (dom s el. vykurovaním) | Trojfázový trojpólový | 3 × 32 A a viac | B | Podľa požiadaviek dodávateľa |
Ističe na zásuvky
Najčastejšie používaný istič na zásuvky je jednofázový jednopólový 16 A istič s charakteristikou B, v kombinácii s káblom 3 × 2,5 mm2. Na jeden obvod môžete pripojiť max. 10 zásuviek.
- Kvalitný istič na zásuvky od osvedčeného výrobcu Eaton: Patrí do produktového radu PL6 určeného pre byty, domy a podobné nenáročné elektroinštalácie. Má menovitý prúd 16 A a charakteristiku B, takže sa hodí pre bežné zásuvkové obvody. Výhodou je jednoduchá inštalácia vďaka svorkám pre vidlicový hrebeň zhora i zdola.
- Istič na zásuvky čínskej značky ETEK: Menovitý prúd 16 A a charakteristika B ho predurčuje pre použitie v bežných zásuvkových obvodoch s 2,5 mm2 káblom (napr. aj v bytoch či domoch), na čo spĺňa aj príslušné normy. Má indikačný terčík, že je obvod pod napätím, tým jeho výbava končí.
Ističe na svetelné obvody
Ako istič na svetlo sa najčastejšie používa typ s menovitým prúdom 10 A a charakteristikou B - jednofázový, jednopólový. Je to v kombinácii s káblom 3 × 1,5 mm2. To platí pre obvody v bytoch, domoch, obytných budovách. Na prúd 10 A sú stavané aj vypínače, svietidlá a ďalšie prístroje.
- Kvalitný istič na svetlo od osvedčeného výrobcu Eaton: Produktový rad PL6 je určený pre byty, domy a podobné nenáročné elektroinštalácie. Má menovitý prúd 10 A, charakteristiku B, takže sa hodí pre bežné svetelné obvody v domoch, bytoch a pod. Výhodou je jednoduchá inštalácia vďaka svorkám pre vidlicový hrebeň zhora i zdola.
- Istič na svetlo čínskeho výrobcu ETEK: Má menovitý prúd 10 A a charakteristiku B. To ho predurčuje pre použitie v bežných svetelných obvodoch s 1,5 mm2 káblom (napr. aj v bytoch či domoch), na čo spĺňa aj príslušné normy. Má indikačný terčík, že je obvod pod napätím a tým jeho výbava končí.
Ističe na výkonné spotrebiče (C charakteristika)
V dielni, garáži a všade inde, kde budete používať veľmi výkonné náradie alebo stroje, sa vám hodí 16 A istič s charakteristikou C. Práve preto sa „C-čka“ používajú napríklad pre obvody s klimatizáciami, tepelnými čerpadlami, zásuvkami na stroje, ručné náradie a pod.
Trojfázové ističe (sporáky, 400V zásuvky, kotly)
Na pripojenie elektrického sporáka, elektrickej varnej dosky, elektrického kotla alebo 400 V zásuvky môžete použiť trojfázový (trojpólový) istič s charakteristikou B v kombinácii s káblom 5 × 2,5 mm2.
- Kvalitný trojfázový istič od osvedčeného výrobcu Legrand: Produktový rad RX3 je vhodný pre byty, domy a podobné nenáročné elektroinštalácie. Menovitý prúd 16 A a charakteristika B ho predurčuje napríklad na pripojenie sporáka, trojfázovej zásuvky a pod.
- Trojfázový istič od čínskeho výrobcu ETEK: Má menovitý prúd 16 A a charakteristiku B. Môžete ho použiť napríklad ako istič na sporák, na trojfázovú 400 V zásuvku, elektrický kotol či iné zariadenie, a to v kombinácii s 2,5 mm2 káblom. Má signalizáciu, či je pod napätím, ale ďalšiu výbavu nehľadajte.
Hlavný istič
Hlavný istič do domu vám musí schváliť dodávateľ elektriny. Hodnota musí zodpovedať zvolenej odbernej sadzbe - pri dome bez elektrického vykurovania či nabíjania elektromobilu je to väčšinou 3 × 25 A, pri dome s elektrickým vykurovaním či väčším odberom je to 3 × 32 A a viac. Používa sa väčšinou 3-fázový istič od 25 A. Pri domoch s vykurovaním elektrinou býva istič „silnejší“. Distribučné spoločnosti vyžadujú charakteristiku B. Istič musí byť plombovateľný.
- Trojfázový istič známej značky Legrand: S menovitým prúdom 25 A a charakteristikou B. Produktový rad RX3 je vhodný pre domy, byty, obytné budovy. Môžete ho použiť ako hlavný istič v dome bez elektrického vykurovania, na trojfázovú 400 V/32 A zásuvku, elektrický kotol či iné zariadenie.
- Trojfázový istič od čínskeho výrobcu ETEK (25 A): Má menovitý prúd 25 A a charakteristiku B. Môžete ho použiť ako hlavný istič v dome bez elektrického vykurovania, na trojfázovú 400 V/32 A zásuvku, elektrický kotol či iné zariadenie. Má signalizáciu, či je pod napätím a je plombovateľný.
- Trojfázový istič od čínskeho výrobcu ETEK (32 A): Má menovitý prúd 32 A a charakteristiku B. Môžete ho použiť ako hlavný istič v dome s vyšším odberom, na trojfázovú 400 V/32 A zásuvku, elektrický kotol či iné zariadenie. Má signalizáciu, či je pod napätím a je plombovateľný.
Kombinovaný istič s prúdovým chráničom (RCBO)
Hovorí sa mu aj prúdový chránič s nadprúdovou ochranou. Ide v podstate o kombinovaný prúdový chránič s ističom v jednom puzdre. Na prvý pohľad pripomína istič. Výhodou je, že oproti samostatnému chrániču ušetríte v rozvádzači 1 pozíciu (pri jednofázovom obvode) alebo 3 pozície pri trojfázovom obvode. Kombinovaný istič s prúdovým chráničom sa hodí do jednoduchých elektroinštalácií, ako sú byty, garáže či záhradné chatky.
