Knauf SmartRoof Top predstavuje minerálnu izoláciu určenú špeciálne pre aplikácie v plochých strechách. Tento produkt je navrhnutý primárne ako horná roznášacia vrstva v skladbe plochej strechy. V prípade požiadavky vysokej tuhosti celej skladby, napríklad od technológie alebo vegetačnej časti, je možné ju použiť aj do spodnej vrstvy. SmartRoof Top je vhodný na železobetónové nosné dosky, ale aj trapézové plechy a drevené konštrukcie.
Svojou tuhosťou zabezpečuje prenos zaťaženia do nosnej vrstvy a správne prekotvenie hydroizolačných izolácií. Vláknitá štruktúra materiálu navyše zlepšuje celkovú akustiku strešnej konštrukcie. Výrobok je dobrovoľne certifikovaný na kvalitu vlákna EUCEB, čím spĺňa všetky kritériá pre zdravotnú nezávadnosť.
Kľúčové vlastnosti a výhody Knauf SmartRoof Top
Produkt Knauf SmartRoof Top ponúka rad dôležitých vlastností, ktoré prispievajú k dlhodobej funkčnosti a bezpečnosti strešných konštrukcií:
- Výborné tepelnoizolačné vlastnosti: Zaisťuje efektívnu ochranu pred únikom tepla.
- Vysoká pevnosť v tlaku: Pevnosť v tlaku pri 10% stlačení CS(10) 70 kPa a bodové zaťaženie pri 5% stlačení PL(5) 650 N.
- Zvyšuje požiarnu odolnosť strechy: Prispieva k vyššej požiarnej bezpečnosti strechy, a to aj z exteriéru.
- Výborne pohlcuje hluk: Vláknitá štruktúra materiálu zlepšuje celkovú akustiku strešnej konštrukcie.
- Produkt má kvalitu vlákna certifikovanú EUCEB: Zaručuje zdravotnú nezávadnosť materiálu.
- Jednoduchá aplikácia: Uľahčuje inštalačný proces.
- Produkt je súčasťou certifikácie FM Approved: Podčiarkuje spoľahlivosť a bezpečnosť.
Technické parametre Knauf SmartRoof Top
| Parameter | Hodnota |
|---|---|
| Pevnosť v tlaku pri 10% stlačení CS(10) | 70 kPa |
| Bodové zaťaženie pri 5% stlačení PL(5) | 650 N |
| Merná tepelná kapacita c | 1030 J/(kg.K) |
| Difúzny odpor μ | 1 |
Inštalácia minerálnej izolácie SmartRoof Top
Výrobok sa inštaluje ako horná roznášacia vrstva plochej strechy. Vo výnimočných prípadoch je možné použiť ju aj ako spodnú vrstvu. Doska môže byť uložená v jednej alebo viacerých vrstvách, chránená parozábranou z interiérovej strany strechy. Pomer spodnej hrúbky izolácie k hornej vrstve odporúčame 2:1. Pri inštalácii spodnej vrstvy na trapézovom plechu odporúčame hrúbku dosky zvoliť väčšiu, ako je polovica šírky medzery medzi trapézovými vlnami, na hornej úrovni plechu.
Moderné využitie plochých striech a riešenia od Knauf Insulation
Ploché strechy halových objektov ponúkajú ideálny priestor na rôzne inovatívne využitie. S riešeniami od Knauf Insulation získate nielen spoľahlivú tepelnú, zvukovú a požiarnu ochranu, ale aj možnosť integrovať fotovoltické systémy, či vytvoriť vegetačné strechy. Objavte, ako môžu naše izolačné riešenia zlepšiť efektívnosť, udržateľnosť a funkčnosť vašich strešných plôch.
Tepelnoizolačné požiadavky a Slovenská technická norma
Z pohľadu tepelno-techniky pre väčšinu budov na Slovensku platí Slovenská technická norma STN 730540-2+Z1+Z2:2019. Požiadavka na tepelný odpor plochej strechy je 6,5 (m2.K)/W, a obvodovej steny je 4,4 (m2.K)/W. Norma platí aj na nevykurované budovy alebo nevykurované časti budov, ak sa požaduje určitý stav vnútorného prostredia. Je však dôležité poznamenať, že norma neplatí na chladiarne, mraziarne, maštaľné budovy a výrobné priemyselné budovy s vnútornými ziskami vyššími ako 25 W/m3.
Požiarna bezpečnosť plochej strechy
Najväčšou a jednou z kľúčových častí halových objektov je plochá strecha, ktorá je často zhotovená na trapézovom nosnom plechu. V mnohých prípadoch sa vyžaduje jej požiarna odolnosť z vnútornej strany na úrovni REI 15 až 60 minút. Na splnenie tejto požiadavky sa používajú rôzne kombinácie nehorľavej minerálnej izolácie.
Požiarna skladba strechy
Pri požiadavke požiarnej odolnosti na skladbu strechy je nutné vyhotoviť skladbu z dvoch nehorľavých vrstiev izolácie, ktorých špáry sa navzájom prekrývajú minimálne 200mm. Nosnú funkciu počas požiaru z vnútra plní oceľový plech, ktorého hrúbka by mala byť väčšia ako 0,75 mm. Počas požiaru vplyv vysokej teploty znižuje únosnosť plechu, preto uvažované zaťaženie celej skladby (vrátane užitočného/technologického zaťaženia) strechy nesmie prekročiť hodnoty namerané počas požiarnej skúšky.
Pre správny návrh a splnenie požiadaviek je nutné dodržať nasledujúce podmienky:
- Hrúbka trapézového plechu: ≥ 0,75 mm. Musí byť splnené maximálne zaťaženie podľa požiarneho protokolu, pričom maximálne ohybové momenty a priečne sily nesmú byť väčšie ako maximálne ohybové momenty a priečne sily zistené pri skúške.
- Podmienky použitia a typ plechu, okrajové podmienky strechy je nutné konzultovať s výrobcom daného plechu, aby bola splnená požiadavka R.
- Prekrývanie špár minerálnej izolácie musí byť min. 200mm.
- Sklon strechy: 0 - 15°.
Preto je vhodné každú skladbu strechy konzultovať s výrobcom plechov a izolačných materiálov. Skladbu strechy, požadovanú hrúbku a typ izolácie je nutné pre danú požiadavku REI konzultovať s technickým poradenstvom Knauf Insulation.
Efektívne odvodnenie strechy
Pri streche treba myslieť nielen na správnu hrúbku izolantu, ale aj na správne odvodnenie strechy. Správne odvodnenie pomáha čistiť povrch strechy a môže prispieť k predĺženiu bezproblémovej funkčnosti. Každá strecha musí byť dokonale odvodnená. Nie je prípustné, aby na strešnom plášti zostávali akékoľvek bezodtokové miesta.
Ak nie je sklon strechy definovaný sklonom nosnej konštrukcie, odvodnenie je možné zaistiť pomocou spádových dosiek z minerálnej izolácie. Pre tento účel sa používajú jednospádové dosky SmartRoof Top 1CTF a dvojspádové dosky SmartRoof Top 2CTF, pre usmernenie vody do vtokov.
- Jednospádové dosky SmartRoof Top 1CTF: Je vhodnejšie ich zabudovať pod roznášaciu - tuhšiu dosku z minerálnej izolácie, do tzv. medzivrstvy.
- Dvojspádové dosky SmartRoof Top 2CTF: Umiestňujú sa na povrch izolačnej vrstvy, aby sa voda nasmerovala na konkrétne miesto, ako je napríklad dažďová vpusť.
Pre spotrebu množstva materiálu a správne ukladanie jednotlivých dosiek vieme v prípade záujmu vyhotoviť kladačský plán. Prípadne pre konkrétnu stavbu navrhnúť optimálne umiestnenie vtokov.
Zelené strechy Urbanscape® a environmentálna zodpovednosť
Knauf Insulation sa zaväzuje k udržateľnosti a environmentálnej zodpovednosti. Všetky naše produkty sú vybavené dokumentmi EPD, ktoré sú registrované v medzinárodnej databáze Environdec a poskytujú transparentné a overené údaje o ich vplyve na životné prostredie počas celej ich životnosti. Tým dokazujeme náš záväzok k udržateľnosti a environmentálnej zodpovednosti.

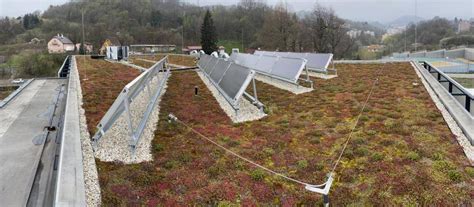

Ploché strechy môžu zohrávať kľúčovú úlohu pri riešení moderných environmentálnych problémov. Pre tieto účely sme vytvorili systém extenzívnych zelených striech Urbanscape®, ktorý jednoducho premení vašu strechu na funkčnú a estetickú zelenú plochu. Skladba systému pozostáva zo 4 až 5 vrstiev, ktoré sa inštalujú priamo na existujúcu hydroizoláciu. Strecha je zelená už v deň dokončenia.
Zadržiavanie zrážkovej vody pomáha predchádzať preťaženiu kanalizačných systémov a znižuje riziko lokálnych povodní. Zároveň zelené strechy výrazne prispievajú k ochladzovaniu mestského prostredia, čím znižujú efekt tepelných ostrovov.
Ploché strechy pripravené na fotovoltiku (PV Ready)
Pre zníženie energetickej náročnosti budov sa strechy často využívajú na inštaláciu obnoviteľných zdrojov energie, najmä fotovoltických elektrární. Stále častejšie sa však hovorí aj o tzv. „PV ready“ strechách - ide o strechy, na ktorých fotovoltika zatiaľ nie je nainštalovaná, ale ich skladba je navrhnutá tak, aby bola kedykoľvek pripravená na jej jednoduchú inštaláciu.
Skladba takejto strechy by mala byť predovšetkým požiarne odolná, vyrobená z nehorľavých materiálov, ktoré zabezpečia ochranu pred požiarom spôsobeným fotovoltickou elektrárňou, a dokonale odvodnená, aby sa zabránilo skratu elektrických rozvodov. Takéto požiare sú náročné na hasenie, pretože fotovoltické panely zostávajú pod stálym napätím a môže pod nimi vznikať nepredvídateľné prúdenie vzduchu. Pre návrh takejto strechy sa odporúča dodržiavať medzinárodné usmernenia.
Odporúčané produkty a vzorová skladba PV Ready strechy
Minerálna izolácia je ideálnou voľbou pre PV Ready strechy. Medzi odporúčané produkty Knauf Insulation pre strešnú skladbu patria:
- Horná roznášacia vrstva: SmartRoof Xtra, DDP-X
- Spodná vrstva: SmartRoof Pro, SmartRoof Thermal, prípadne SmartRoof Top
Vzorová skladba - PV Ready strechy:
- Systém zelenej strechy Urbanscape s fotovoltickou elektrárňou
- Hydroizolačná fólia s odolnosťou voči prerastaniu koreňov hr. ≥ 1,5 mm
- Minerálna izolácia DDP-X hr. 80 mm
- Minerálna Izolácia SmartRoof Thermal hr. 180 mm
- Parozábrana s hodnotou Sd ≥ 1500 m hr. ≤ 2 mm
- Nosný trapézový plech hr. ≥ 0,75mm (podľa požiadaviek statiky a požiadaviek požiarnej odolnosti REI30)
Ak je už v projekte určené rozmiestnenie fotovoltických panelov alebo technológie, odporúča sa na streche vytvoriť obslužné chodníky z tuhšieho materiálu, aby sa predišlo mechanickému poškodeniu vrchnej strešnej vrstvy izolácie. Ak nie je jasné rozmiestnenie fotovoltických panelov alebo technológie, je možné zabezpečiť dokonale tuhú skladbu strechy pomocou cementových dosiek Knauf Aquapanel umiestnených na povrchu. Toto riešenie poskytuje vysokú odolnosť a ochranu, avšak je finančne náročnejšie.
Certifikácia FM Approval: Záruka bezpečnosti a spoľahlivosti
FM Approval je certifikačný program, ktorý poskytuje nezávislé testovanie a schvaľovanie produktov, systémov a služieb s dôrazom na bezpečnosť a spoľahlivosť. Tento certifikát udeľuje organizácia FM Global, ktorá je jednou z najväčších svetových poisťovní špecializujúcich sa na priemyselné riziká. Často sa požaduje v projektoch, kde je bezpečnosť a ochrana majetku na prvom mieste, ako napríklad vo veľkých priemyselných stavbách, skladoch či kancelárskych budovách.
Naše produkty do plochých striech, označené logom FM Approval, boli testované podľa prísnych kritérií v laboratóriách FM Global a sú považované za bezpečné a spoľahlivé v aplikácii plochých striech. Pre správny návrh skladby strechy je nutné dodržať všetky testované a certifikované komponenty.
Minerálna izolácia s nadštandardnou tuhosťou, určená do plochých striech s uvažovanou záťažou od fotovoltiky, technológie, prípadne vegetačného súvrstvia, je kľúčovým prvkom takýchto systémov. Produkt je určený primárne ako horná roznášacia vrstva v skladbe plochej strechy a je vhodný na železobetónové nosné dosky, ale aj trapézové plechy a drevené konštrukcie. Svojou tuhosťou zabezpečuje prenos zaťaženia do nosnej vrstvy a správne prekotvenie hydroizolačných izolácií. Vláknitá štruktúra materiálu zlepšuje celkovú akustiku strešnej konštrukcie. Výrobok je dobrovoľne certifikovaný na kvalitu vlákna EUCEB, čím spĺňa všetky kritériá pre zdravotnú nezávadnosť.
