Pri návrhu moderných stavieb, či už ide o rezidenčné objekty s otvorenými dispozíciami alebo rozsiahle priemyselné haly, je otázka voľného rozponu kľúčová. Predpäté stropné panely (Spiroll) predstavujú špičku v efektivite horizontálnych nosných konštrukcií. V PREFA Michalovce vyrábame prvky, ktoré bezpečne posúvajú hranice možností bežného železobetónu. V tomto technickom prehľade sa detailne pozrieme na limity rozponov, vzťah medzi hrúbkou panelu a jeho únosnosťou, a na kritické faktory, ktoré definujú výsledný statický návrh stropnej tabule.
Úvod: Čo sú predpäté stropné panely a ich výhody
Predpäté stropné panely (Spiroll) sú železobetónové prvky vystužené vysokopevnostnými oceľovými lanami. Používajú sa ako nosné stropy priemyselných a obytných budov. Základom je variabilita dĺžok, hrúbok a statického vystuženia - tieto stropné panely dokážu preklenúť rozpätia až 16 metrov bez strednej podpery. Predpäté stropné panely predstavujú moderné riešenie montovaných stropov bez časových strát tradičnej výstavby. Oproti monolitickým stropom ušetríte týždne pracovného času aj náklady na realizáciu.
Výhody predpätých panelov oproti monolitickým stropom
Prečo predpätie prekonáva klasické monolitické stropy? Hlavným limitom klasického železobetónového monolitického stropu je jeho vlastná tiaž. Pri väčších rozpätiach monolit doslova "nesie sám seba" a na úžitkové zaťaženie ostáva len minimálna rezerva. Predpäté panely tento problém riešia elegantne: využívajú vysokopevnostné oceľové laná, ktoré do betónového prierezu vnášajú silnú tlakovú predpätosť. Táto sila eliminuje ťahové napätia vznikajúce od vlastnej tiaže a prevádzkového zaťaženia. Vďaka tomu získavate tri zásadné výhody:
- Subtílnejšie konštrukcie: Menšia hrúbka stropu pri zachovaní vysokej únosnosti.
- Extrémne rozpätia: Výrazne väčšie voľné rozpony bez potreby hustej siete vnútorných podpier alebo masívnych prievlakov.
- Efektívny priehyb: Aktívne predpätie dramaticky minimalizuje deformácie (priehyb) konštrukcie v čase.
Medzi ďalšie výhody patria:
- Rýchla montáž: Bez debnenia a čakania na vyzretie betónu. Strop je hotový za niekoľko hodín.
- Veľké rozpätia: Jednoduché preklenutie až 16 metrov bez stredných podpier.
- Suchá výstavba: Žiadne mokré procesy. Po uložení panelov môžete okamžite pokračovať.
- Pochôdzne ihneď: Strop nevyžaduje podopretie a je pripravený na zaťaženie okamžite.
Príprava a tvorba kladačského plánu
Nevyhnutnosť výkresu stropnej konštrukcie
Pred kladením stropných dutinových panelov je nevyhnutné vytvoriť výkres stropnej konštrukcie, kde sa uvedie smer a roznos zaťaženia, typy stropných panelov, ich poloha a počet, hrúbka stropnej dosky, detaily a konštrukčné riešenia napojení na monolitické časti, dobetonávky a vystuženia, poloha a veľkosť otvorov, zaťaženie stropu rozličnými časťami stavby.
Optimalizácia rozmerov a úprava panelov
Stropné panely sa vyrábajú so šírkou 1,2 m. Preto je výhodné navrhnúť šírku stropnej konštrukcie ako celý násobok rozmeru 1,2 m. Ak vzhľadom na dispozíciu stavby nie je možné túto podmienku splniť, je potrebné krajný panel po dĺžke odrezať na požadovaný rozmer. Zrezaný panel by sa mal do stropu zabudovať tak, aby bol umiestnený odrezanou časťou smerom k stužujúcemu vencu. Uloženie pozdĺžnej hrany krajného (prvého) panela je 10 až 20 mm.
Proces objednávky a tvorby kladačského plánu
Už pri projektovaní vysnívaného rodinného myslite šikovno! Dopredu informujte projektanta o zámere šikovnej stavby stropu. Spolu s Vašim dopytom zašlite aj celú projektovú dokumentáciu (architektúra + statika), minimálny rozsah: pôdorysy, rezy objektov, skladby stropov alebo plochých striech. Po akceptácii cenovej ponuky pošle zákazník písomnú objednávku spolu s celou projektovou dokumentáciou. Po úhrade zálohovej faktúry vyrobíme KINBETO kladačský plán. Po riadnej kontrole (rozmery, polohy prestupov) ho zákazník odsúhlasí.
Kľúčové faktory ovplyvňujúce statický návrh stropu
Návrh panelov len ako "obyčajnej náhrady monolitu" je nesprávny prístup. Skutočná sila prefabrikácie je v špecifickej statickej filozofii. Čo musí projektant zohľadniť pri statickom návrhu stropu?
Štíhlosť konštrukcie a miera vystuženia
Základným východiskom je pomer rozpätia k hrúbke panelu (štíhlosť). Ak to podmienky stavby dovoľujú, je staticky aj ekonomicky výhodnejšie použiť menej vystužený panel s väčšou hrúbkou, než tenší panel "natlačený" maximálnym počtom lán. Vyrábajú sa rôzne stupne vystuženia pre rovnakú hrúbku (napr. SP200 0/5, SP200 0/7), čo umožňuje statikovi dokonale optimalizovať návrh pre MSÚ (únosnosť) aj MSP (priehyb a trhliny).
Maximálne rozpätie nie je pevne dané číslo - je to vždy funkcia hrúbky panelu a charakteristického plošného zaťaženia. Pre ilustráciu vzťahu medzi hrúbkou a rozponom, pri použití panelu KINBETO SPK 200:
| Typ konštrukcie | Výška panelu | Maximálny rozpon (štandardné zaťaženie) |
|---|---|---|
| Strop rodinného domu | KINBETO SPK 200 | 6,5 m |
| Plochá strecha | KINBETO SPK 200 | 9 m |
Otvory a inštalačné prestupy
Otvory prerušujú betónový prierez a často aj predpínacie laná.
- Malé prestupy: Je možné vŕtať priamo do dutín bez statického posúdenia, pokiaľ nezasiahnu nosné rebrá (stojiny) a laná.
- Veľké otvory: Ak otvor znižuje únosnosť o viac ako 15 % alebo pretína laná, vyžaduje prepočet.
- Výmeny: Otvory širšie ako samotný panel (zvyčajne nad 1,2 m) sa riešia vynechaním panelu a vložením oceľovej výmeny, ktorá roznesie zaťaženie na susedné panely.
Vzopätie (Nadvýšenie) panelov
Na rozdiel od monolitu majú predpäté panely prirodzené vzopätie smerom nahor (vplyvom predpínacej sily lán). Treba počítať s tým, že susedné panely s rôznym vystužením alebo dĺžkou môžu mať po uložení rozdielne vzopätie. Tento jav je úplne normálny a koriguje sa pri montáži alebo následnou vyrovnávacou vrstvou (poterom).
Spôsob uloženia a podopretia
Korektný prenos síl do zvislých konštrukcií vyžaduje dodržanie technologických pravidiel:
- Dĺžka uloženia: Štandardné uloženie na železobetón či oceľ je min. 100 mm (resp. L/100). Pri uložení na murivo s nižšou pevnosťou sa odporúča až 150 mm.
- Lôžko: Panely sa ukladajú na vyrovnaný podklad do lôžka z cementovej malty (hr. cca 10 mm) alebo na certifikované gumové neoprénové pásy, čím sa predíde lokálnemu drveniu betónových hrán.
Spolupôsobenie a tuhá doska (Diafragma)
Aby strop fungoval ako tuhá doska a prenášal vodorovné sily (vietor, seizmicita), musia byť všetky škáry medzi panelmi zaliate predpísaným betónom (min. C20/25, max. frakcia kameniva 8 mm). Nevyhnutné je tiež prepojenie panelov so stužujúcim vencom pomocou zálievkovej výstuže. Pri extrémnych seizmických požiadavkách statik navrhuje spriahajúcu nadbetonávku so sieťovinou.
Požiarna odolnosť a logistika
Dutinové panely štandardne dosahujú požiarnu odolnosť (REI) 45 až 60 minút. Ak projekt vyžaduje napríklad 90 minút, je nutné zväčšiť krytie výstuže (čo zníži statickú nosnosť), alebo situáciu vyriešiť požiarnym podhľadom. Statik tiež nesmie zabudnúť na montážne štádiá - panely sú počas dopravy a zdvíhania žeriavom namáhané dynamickými účinkami, na ktoré musia byť vopred nadimenzované.
Logistika a montáž na stavenisku
Ako prebieha montáž? Stavať šikovno sa dá pomerne jednoducho, avšak je potrebné dodržať logistické a montážne postupy.
Doprava stropných panelov
Stropné panely sa na stavbu prepravujú vozidlami s návesom bez zaplachtovania. KINBETO panely vozia ťahače s návesmi (celková dĺžka súpravy do 18m). Pre plynulú vykládku treba zabezpečiť bezproblémový prístup vozidla na stavenisko, pričom treba brať do úvahy polomery zakrivenia komunikácie, rampy, parkovanie vozidiel, výškové prekážky alebo obmedzenia hmotnosti vozidla. Prístupová cesta k stavbe musí byť pojazdná pre ťažkú techniku.
Skladovanie na stavenisku
Stropné panely sa skladujú vo vodorovnej polohe, maximálne 8 radov na sebe. Spodný panel sa kladie minimálne 200 mm od upraveného terénu. Medzi panely sa vkladajú drevené podložky s minimálnou dĺžkou panelov uloženou maximálne 0,5 m od okraja panela. Podložky sa musia uložiť nad sebou vo zvislici.
Manipulácia a zdvíhanie panelov
Na montáž sú potrební 3-4 montážni pracovníci. Montážnu techniku (žeriav, montážna plošina, rebríky) zabezpečuje objednávateľ, pokiaľ nebolo vopred dohodnuté inak. Na manipuláciu s panelmi sa používa pár manipulačných klieští a pri väčších dĺžkach aj vahadlo. Kliešte sa uchytávajú na koncoch panelov, maximálne 1 m od okraja panela tak, aby vybratie na kliešťach zapadlo do pozdĺžnych drážok na boku panela. Pod kliešťami treba viesť aj bezpečnostnú reťaz. Dvíhanie a premiestnenie sa vykoná pomocou autožeriava alebo staveniskového žeriava. Dvíhanie musí byť plynulé vo zvislom smere, bez náhlych a prudkých trhavých pohybov. Treba dbať na to, aby sa panely nerozkolísali. Uhol zdvíhacieho lana od horizontály musí byť min. Montážne kliešte sú štandardne zapožičané a sú zarátané v cene. Montážne kliešte prídu na stavbu prvým kamiónom a posledným kamiónom sa vracajú dodávateľovi. Montáž stropných panelov sa vykonáva vždy žeriavom pomocou váhadla príslušnej dĺžky a dvojice manipulačných samosvorných klieští, ktoré sú umiestnené v 1/10 dĺžky stropného panela alebo max. 600mm od jeho čiel.
PVC Ceiling Cladding installation
Osádzanie a uloženie panelov
Podklad pred osadením panela musí byť čistý, bez nečistôt a prachu. Panely sa kladú do maltového lôžka s hrúbkou min. 10 mm alebo na neoprénový pás. Panel sa opatrne položí na presne určené miesto tak, aby sa dodržala predpísaná dĺžka uloženia na obidvoch koncoch panela. Panely možno ukladať len na dostatočne únosnú konštrukciu. Uloženie panelov má byť minimálne 1/100 rozpätia, ale nie menej ako hodnota udaná výrobcom. Počiatočný stropný panel sa montuje do montážnej pozície dvojicou montážnikov z montážnych plošín alebo z rebríkov opretých o podperu v blízkosti uloženia stropného panela. Ďalšie stropné panely môžu byť montované z už namontovaných stropných panelov. Pred odopnutím stropného panelu z montovanej pozície je nutné vždy skontrolovať umiestnenie pozície v horizontálnom a vertikálnom vzťahu a vo vzťahu k susednému dielcu.
Stykovacia výstuž a betonáž škár

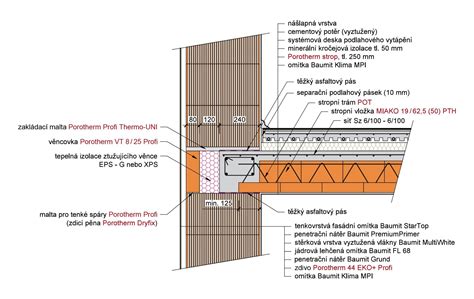

Predpäté železobetónové stropné panely musia byť previazané s vencom. Výška venca je väčšinou zhodná s výškou stropného panelu. Po uložení panelov sa do pozdĺžnych stykov medzi panelmi vloží zálievková výstuž (min. ∅ 8 mm), ktorá sa zakotví až do venca. V priestore medzi jednotlivými prútmi treba osadiť štandardné strmienky. Škáru medzi panelmi je potrebné po uložení výstuže zabetónovať (betón triedy min. C20/25).
Kontrola pred betonážou a tepelné mosty
Pred zahájením betónovania sa prekontroluje priestor medzi panelmi (tesnosť dosadnutia panelov vedľa seba), umiestnenie výstuže a výstuž venca. Vnútorná hrana priestoru medzi panelmi sa pred betónovaním navlhčí. Pri vencoch obvodových stien je z tepelnotechnického hľadiska potrebné zabrániť vzniku tepelných mostov tepelnou izoláciou venca s dostatočnou hrúbkou. Pozor! Ak je na strope navrhnutá železobetónová nadbetonávka (napr. pri veľkom bodovom a líniovom zaťažení), je nutné zohľadniť jej vplyv.
Technická podpora a ďalšie riešenia
Podpora pre projektantov od výrobcov
Zatiaľ čo monolitické konštrukcie fungujú ako jeden tuhý 3D celok, predpäté panely ponúkajú neporovnateľne lepšiu logistiku, rýchlosť výstavby a minimalizáciu mokrých procesov. V PREFA Michalovce chápeme špecifiká návrhu prefabrikovaných konštrukcií. Architektom a statikom preto poskytujeme plnú inžiniersku súčinnosť:
- Kladacie plány: Vypracujeme a optimalizujeme delenie panelov pre váš pôdorys.
- Technické listy a softvér: Poskytneme presné tabuľky únosnosti a schémy vystuženia.
- Odborné konzultácie: Pomôžeme s detailmi uloženia, výmenami a riešením netypických stykov.
Pracujete aktuálne na projekte, kde zvažujete využitie stropných panelov? Kontaktujte technické oddelenie a spoločne nájdeme to najefektívnejšie riešenie pre vašu stavbu. V prípade väčších rozponov, ako pri stropoch tak aj pri plochých strechách sú šikovné KINBETO riešenia. Spoločnosť RECTOR ponúka široký sortiment stropných nosníkov a rôzne typy stropných výplní (betónové stropné vložky RECTOBETON, stratené debnenie RECTOLIGHT, debnenie z plastu RECTOPLAST), ktorých výber závisí okrem iného od typu konštrukcie a požadovaného rozpätia. V ponuke nájdete aj iné prefabrikáty z predpätého betónu, ako sú nosné preklady PLX použiteľné nad stavebné otvory, ako aj nosné prievlaky PPR v ktorých je možné napríklad spájať susediace stropné dosky. Máte záujem o stropné panely? Kontaktujte nás pre nezáväznú cenovú ponuku.
Alternatívne stropné systémy

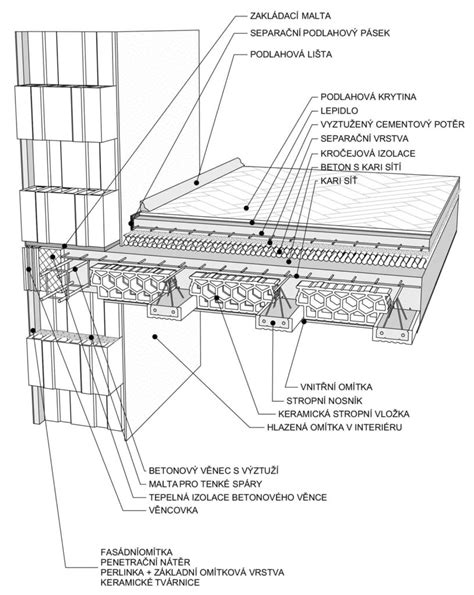

Kompletný tehlový stavebný systém to nie sú len tehly. Žiaden dom nemôže byť bez okien, dverí a stropu. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a stropný systém. Keramické preklady Porotherm KP 7 sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m. Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka. Samotné keramické predpäté preklady Porotherm KPP 12 nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m. Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním. Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT). Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m. Je určený pre prevažne statické zaťaženie. Kde nakúpiť stropné preklady, a panely a ďalšie materiály na stavbu domu? Pozrite sa na našu mapu partnerských miest, kde stavebné materiály jednoducho nakúpite. Rozmýšľate o použití keramických stropných prekladov a ďalších našich materiálov, no nepoznáte cenu? Vďaka inovatívnym riešeniam môžete využívať výhody najlepších produktov na trhu.
